Kassettenmarkise art_01 und art_02

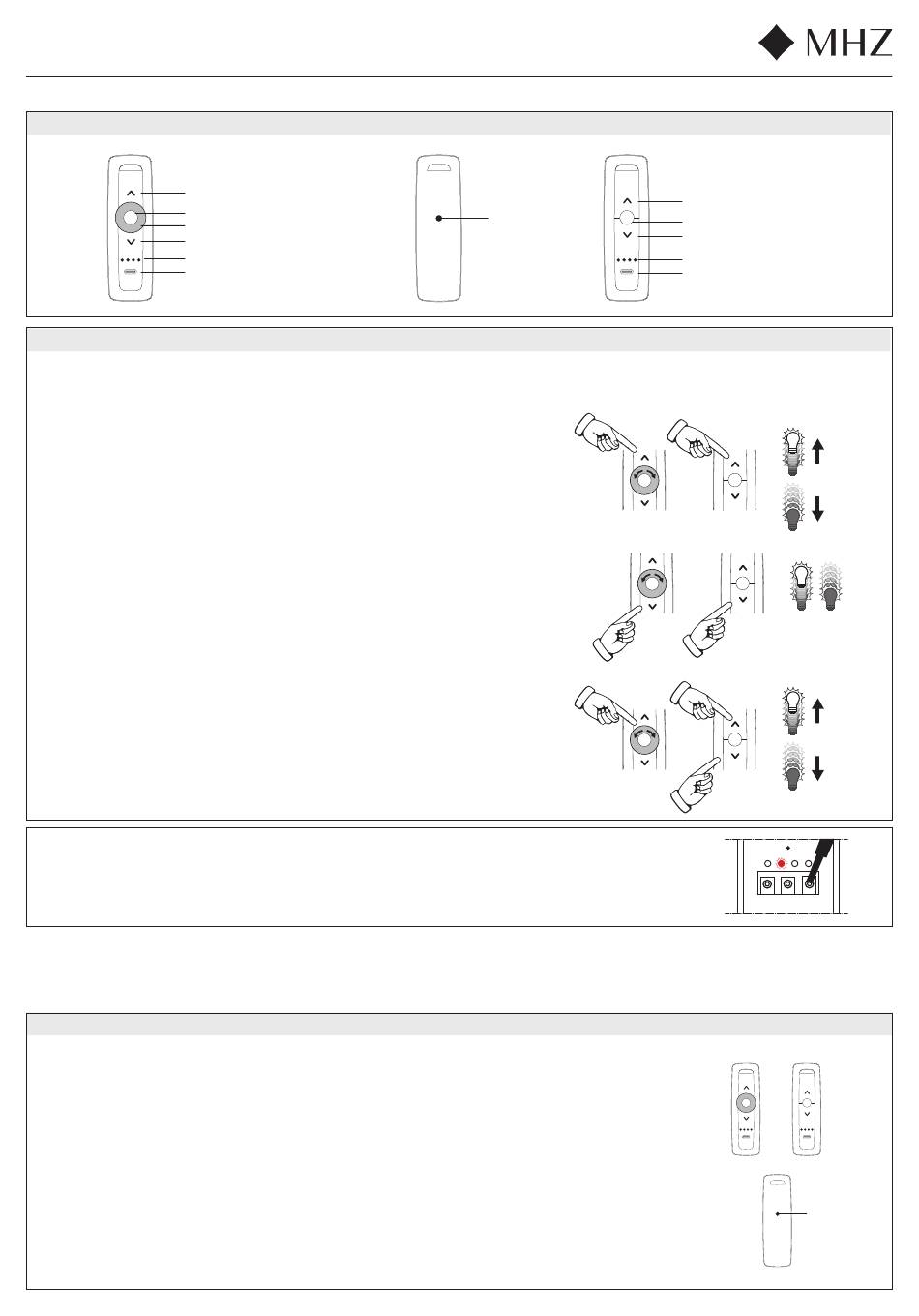

Bedienungsanleitung LED Beleuchtung mit Funkhandsender somfy Situo 5 Variation A/M io II
Situo 5 Variation A/M io II
AUF Taste / Einschalten / Öffnen
STOP Taste / my
my
Stellrad
AB Taste / Ausschalten / Schliessen
LED Statusanzeige der Tastenbetätigung
Kanalwahlschalter
o
s mfy
Bedienung mit Funkhandsender
Der mitgelieferte Funkhandsender ist bereits eingelernt.
Die LED Beleuchtung kann nun wie folgt bedient bzw. gedimmt werden.
Einschalten:

Drücken Sie ca. 1 sec. die AUF Taste.
Bevorzugten Helligkeitswert aufrufen.

Drücken Sie ca. 1 sec. die "my " Taste.
Ausschalten.

Drücken Sie ca. 1 sec. die AB Taste.
Der Lightning Dimmer io reagiert mit
Loslassen der AUF-, my-, AB Taste.
Hochdimmen:

Drehen Sie am Stellrad nach rechts bzw.
drücken Sie die AUF Taste (> sec.).
Abdimmen:

Drehen Sie am Stellrad nach links bzw.
drücken Sie die AB Taste (> sec.).
Hinweis zum Handsender mit Scrollrad
(hierzu muss die rückseitige Abdeckung abgenommen werden):
Einstellung der Dimmfunktion über Scrollrad (Rückseite) beim Drücken der rechten
Taste E muss die zweite Diode von links aufleuchten.
Sollte es notwendig sein, dass bei der Kassettenmarkise art_01 und art_02 mit LED der Werkszustand wiederhergestellt
und der Handsender wieder neu angelernt werden muss, bitte wie folgt vorgehen:
Werkseitig ist die Motorprogrammierung der Markise auf Kanal 1 und die LED Beleuchtung auf Kanal 2
Rücksetzen auf Werkseinstellung:
Anlage muss mindestens 20 sec. am Netz gewesen sein.

Doppelte Spannungsunterbrechung:

Anlage 12 sec. ausstecken.
Anlage 10 sec. einstecken.
Anlage 14 sec. ausstecken.
Anlage wieder mit dem Netz verbinden.

LED Beleuchtung schaltet ein und wieder aus.
Motor bestätigt mit kurzer Auf- und Abbewegung.
PROG-Taste mindestens 7 sec. gedrückt halten.

LED Beleuchtung geht in der Zeit 3x an und wieder aus, Motor bewegt sich 2x.
Der Werkszustand wurde wieder hergestellt.
,
MatNr. 99-1134
und der Gruppenwahl
Situo 5 io II
Rückseite
PROG Taste
my
o
s mfy
Situo 5 Variation A/M io II
my
my
Technische Änderungen vorbehalten. Ausgabe 01.2025
,
MatNr. 99-1131
AUF Taste / Einschalten / Öffnen
STOP Taste / my
AB Taste / Ausschalten / Schliessen
LED Statusanzeige der Tastenbetätigung
und der Gruppenwahl
Kanalwahlschalter
Situo 5 io II
my
my my
my
A prog E
Situo 5 Variation RTS II Situo 5 RTS II
my my
o o
s mfy s mfy
Rückseite
PROG Taste
