Summary of Contents for Blue Wave NE1222

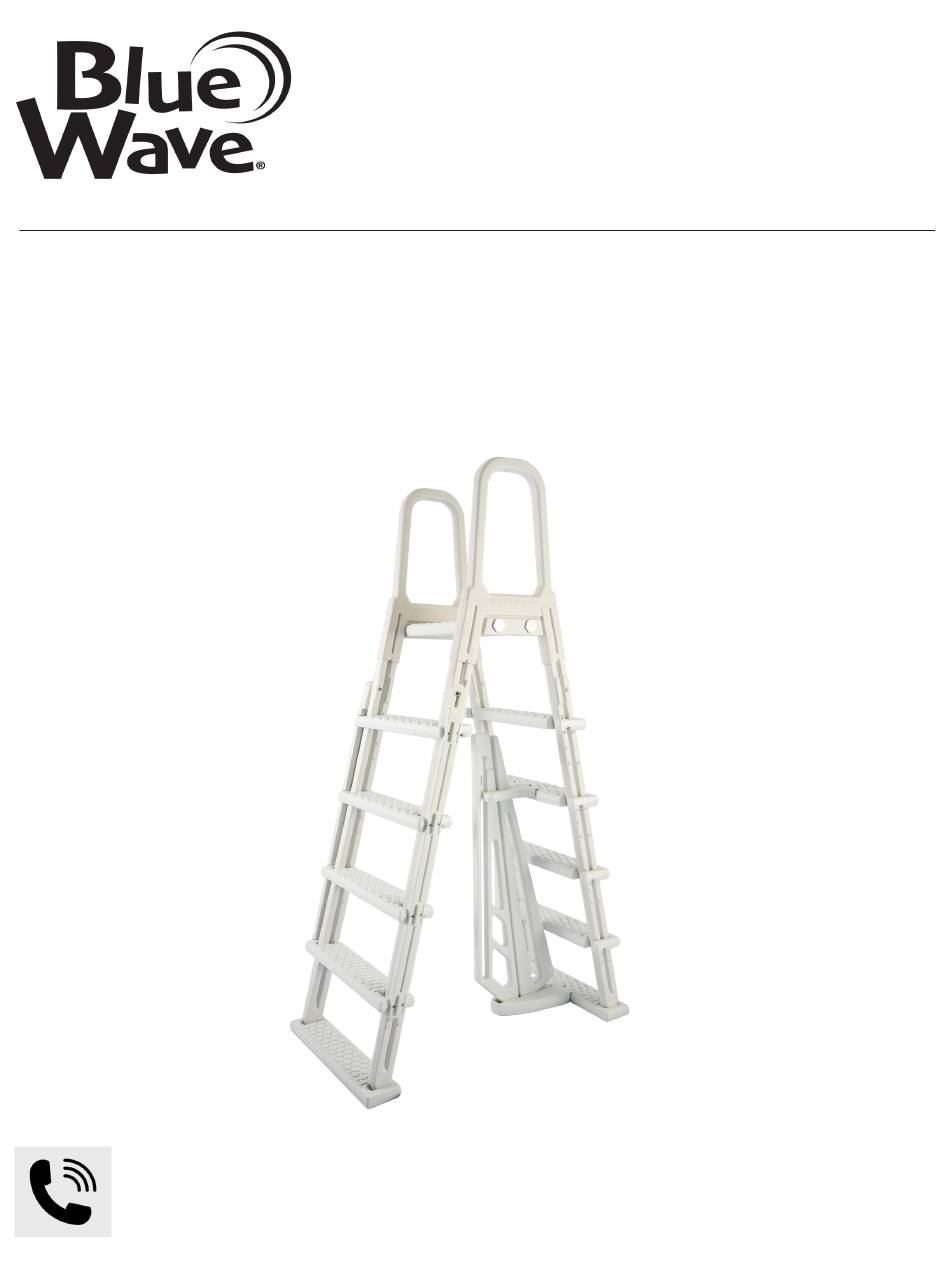

- Page 1 SKU# NE1222 A-FRAME FLIP UP LADDER INSTRUCTION MANUAL Questions, problems, missing parts? Contact Blue Wave Customer Service at 1-800-759-0977, Monday – Friday. 8am – 5pm (CST) V2: 11/24...
-
Page 2: Table Of Contents
TABLE OF CONTENTS THANK YOU! .............................. 3 PARTS LIST ..............................4 ASSEMBLING THE OUTER HALF OF THE LADDER ................5 ATTACHING THE STEP CONNECTORS ....................6 ANTI-ENTRAPMENT BARRIER ASSEMBLY ....................7 MODIFYING THE LADDER HEIGHT ......................8 ADDING WEIGHT TO THE LADDER ......................8 ATTACHING THE PLATFORM AND HANDRAILS .................. -
Page 3: Thank You
However, in the rare case of issues during assembly or use of this product, please contact Blue Wave Customer Service at 1-800-759-0977 for immediate assistance before contacting your retailer. Please read the warranty information at the back of these assembly instructions for further details. -
Page 4: Parts List
PARTS LIST (NOT TO SCALE) NE1222 WARNING WARNING TO PREVENT NO JUMPING NO DIVING ENTRAPMENT OR DROWNING, DO NOT SWIM THROUGH, BEHIND, OR AROUND THE LADDER DO NOT COVER WARNING OR REMOVE THIS LABEL WARNING FACE THE LADDER AT ALL TIMES WHEN... -
Page 5: Assembling The Outer Half Of The Ladder
ASSEMBLING THE OUTER HALF OF THE LADDER 1. With the treads facing up, place the bottom step on a level surface. 2. Stand each leg upright with the pointed side down. Before attaching to the bottom step, ensure the raised areas on the legs are facing inward. When installed correctly, the raised area with the pre-drilled hole should be at the front of the ladder toward the top of each leg. -
Page 6: Attaching The Step Connectors
ATTACHING THE STEP CONNECTORS 7. Check the top of both step connectors for the raised left and right markings. There is a right and a left step connector; they are not interchangeable. 8. Only one of the connectors will fit properly on the left side. Align the rounded top of the left step connector with the pre-drilled hole at the top of the left leg. -
Page 7: Anti-Entrapment Barrier Assembly
ANTI-ENTRAPMENT BARRIER ASSEMBLY NOTE This is the side of the ladder without the flip up steps. 1. Place the lower base on a level surface. Position the small and large barriers so that the straight sides face each other. The angled side of the large barrier should be facing the rounded edge of the base and the angled side of the small barrier should be facing the straight edge of the base. -
Page 8: Modifying The Ladder Height
MODIFYING THE LADDER HEIGHT NOTE For 54-in deep pools, no modifications are necessary. ONLY FOLLOW THIS STEP IF YOUR POOL DEPTH IS 52-IN 1. On one of the handrail assemblies, locate the lower of the two lines on each end. Using a hacksaw, cut each end evenly. -
Page 9: Attaching The Platform And Handrails
ATTACHING THE PLATFORM AND HANDRAILS 1. Lay one handrail assembly down on a level surface. With the treads facing the top of the handrail, push the dowels of the platform into the openings on the handrail assembly until they click into place. -
Page 10: Positioning And Securing The Ladder
POSITIONING AND SECURING THE LADDER 1. Place the entrapment barrier side of the ladder in the pool in the desired location. 2. Once the ladder is in the pool, tip the ladder back-and-forth and side-to-side to release any air that may be trapped inside. This pool ladder is required to be secured to the frame of the pool. -
Page 11: Warranty
The model number and part numbers found within the assembly instructions will be required when submitting any parts requests or warranty claims. For further warranty information or inquiries, please call 1-(800) 759-0977. Or, email warranty@bluewaveproducts.com Blue Wave Products, Inc. 101 N. Raddant Rd Batavia, IL 60510... -
Page 12: Manuel D'instructions
SKU# NE1222 ÉCHELLE EN A RELEVABLE MANUEL D’INSTRUCTIONS Questions, problèmes, pièces manquantes? Contactez le service client de Blue Wave au 1-800-759-0977, du lundi au vendredi. 8h - 17h (CST) V2: 10/24... - Page 13 TABLE DES MATIÈRES MERCI! ................................ 3 LISTE DES PIÈCES ............................4 ASSEMBLAGE DE LA MOITIÉ EXTÉRIEURE DE L’ÉCHELLE ..............5 FIXATION DES CONNECTEURS DE MARCHE ..................6 ASSEMBLAGE DE LA BARRIÈRE ANTI-ENTRAVE ..................7 MODIFICATION DE LA HAUTEUR DE L’ÉCHELLE ................... 8 AJOUTER DU POIDS À...
-
Page 14: Merci
Blue Wave au 1-800-759-0977 pour obtenir une assistance immédiate avant de contacter votre détaillant. Veuillez lire les informations relatives à la garantie au dos de ces instructions d’assemblage pour plus de détails. -
Page 15: Liste Des Pièces
LISTE DES PIÈCES (PAS À L ’ÉCHELLE) NE1222 WARNING WARNING TO PREVENT NO JUMPING NO DIVING ENTRAPMENT OR DROWNING, DO NOT SWIM THROUGH, BEHIND, OR AROUND THE LADDER DO NOT COVER WARNING OR REMOVE THIS LABEL WARNING FACE THE LADDER... -
Page 16: Assemblage De La Moitié Extérieure De L'échelle
ASSEMBLAGE DE LA MOITIÉ EXTÉRIEURE DE L ’ÉCHELLE 1. Les marches orientées vers le haut, placez la marche inférieure sur une surface plane. 2. Tenez chaque pied à la verticale, le côté pointu vers le bas. Avant de fixer l’échelle à la marche inférieure, assurez-vous que les zones surélevées des pieds sont orientées vers l’intérieur. -
Page 17: Fixation Des Connecteurs De Marche
FIXATION DES CONNECTEURS DE MARCHE 7. Vérifier que le haut des deux connecteurs de marche porte les marques en relief de gauche et de droite. Il existe un connecteur de marche droit et un connecteur de marche gauche ; ils ne sont pas interchangeables. -
Page 18: Assemblage De La Barrière Anti-Entrave
ASSEMBLAGE DE LA BARRIÈRE ANTI-ENTRAVE NOTE C’est le côté de l’échelle sans les marches relevables. 1. Placez la base inférieure sur une surface plane. Positionnez la petite et la grande barrière de manière à ce que les côtés droits se fassent face. Le côté coudé de la grande barrière doit être orienté... -
Page 19: Modification De La Hauteur De L'échelle
MODIFICATION DE LA HAUTEUR DE L ’ÉCHELLE Pour les piscines de 54 pouces de profondeur, aucune modification n’est NOTE nécessaire. NE SUIVEZ CETTE ÉTAPE QUE SI LA PROFONDEUR DE VOTRE PISCINE EST DE 52 POUCES 1. Sur l’une des mains courantes, repérez la plus basse des deux lignes à chaque extrémité. À l’aide d’une scie à... -
Page 20: Fixation De La Plate-Forme Et Des Mains Courantes
FIXATION DE LA PLATE-FORME ET DES MAINS COURANTES 1. Poser une main courante sur une surface plane. Les marches étant orientées vers le haut de la main courante, pousser les chevilles de la plate-forme dans les ouvertures de la main courante jusqu’à... -
Page 21: Positionnement Et Fixation De L'échelle
POSITIONNEMENT ET FIXATION DE L ’ÉCHELLE 1. Placez le côté barrière anti-entrave de l’échelle dans la piscine à l’endroit désiré. 2. Une fois l’échelle dans la piscine, balancez la d’avant en arrière et d’un côté à l’autre pour libérer l’air qui pourrait s’y trouver. Cette échelle de piscine doit être fixée au cadre de la piscine. -
Page 22: Garantie
Pour plus d’information ou pour toute question, veuillez téléphoner au 1 (800) 759-0977 Ou, email warranty@bluewaveproducts.com Blue Wave Products, Inc. 101 N. Raddant Rd Batavia, IL 60510...
