Summary of Contents for Veratron VMH 35-SUZUKI

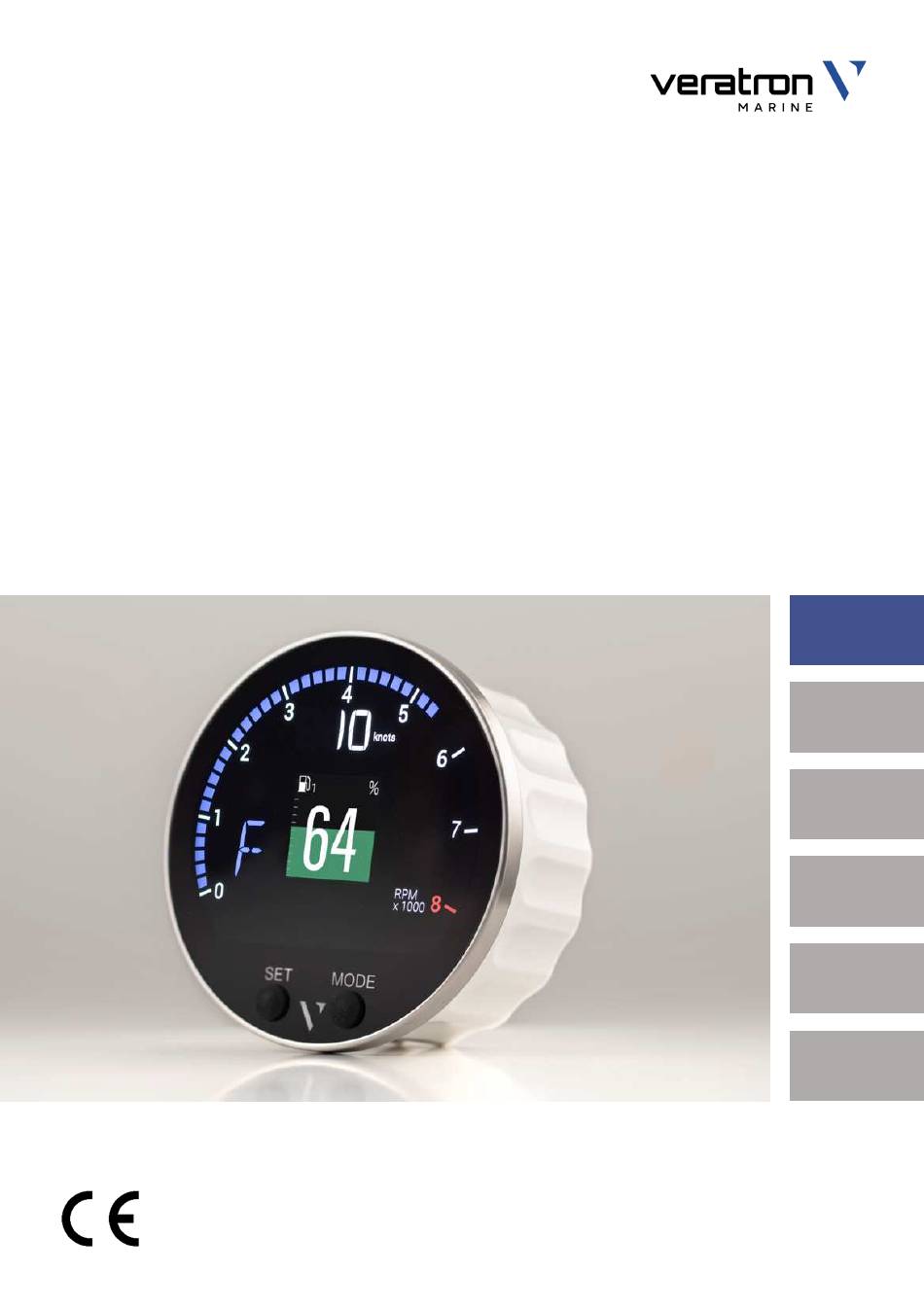

- Page 1 VMH 35-SUZUKI MARINE DISPLAY USER MANUAL rev. AA VMH 35-Suzuki...
-
Page 2: Table Of Contents
Supported NMEA 2000 Messages ..... 28 Operate the Settings Menu ........14 Disclaimer ................. 28 Display Menu Structure ..........15 Disposal Responsibility ..........28 Change the Brightness of the Display ....15 SPARE PARTS AND ACCESSORIES ....29 Units..................15 VMH 35-Suzuki... -
Page 3: Introduction
The built-in GPS makes the VMH 35 the perfect standalone solution by integrating speed, compass, and position data with engine information. This product variant – the VMH 35-Suzuki – was developed to easily integrate in vessels with Suzuki outboard engines. The special pinout, analog trim- and alarm inputs and also the included cable harness perfectly fit these engines and make the installation of this device even simpler. -
Page 4: Safety Information
• Use our product only as intended. Use of the • Modifications or manipulations to Veratron product for reasons other than its intended products can affect safety. Consequently, you use may lead to personal injury, property may not modify or manipulate the product! •... -
Page 5: Safety After Installation
Adjust the stripper so that stranded wires are not damaged or separated. stabilized and it must comply with the • Use only a soft soldering process or following standard: DIN EN 61000, Parts 6-1 to 6-4. commercially available crimp connector to solder new cable connections! VMH 35-Suzuki... -
Page 6: Mechanical Installation
If necessary, remove the main power switch. 2. Disconnect the negative terminal of the battery. Do not allow the battery to be reconnected by mistake. 3. When mounting the device in the vicinity of a magnetic compass, maintain a protective distance from the compass. VMH 35-Suzuki... -
Page 7: Spinlock Mounting
2. Remove the spinlock and insert the device from the front. 3. Orient the spinlock as shown according to the panel thickness. 4. Feed the cables through the spinlock and carefully screw it in for at least two turns. 5. Install the connector. VMH 35-Suzuki... -
Page 8: Electrical Connections
Alarm Input – Check engine N.C. Yellow/Green Alarm Input – Coolant Temperature NMEA 2000® CONNECTOR PINOUT Pin No. Description Shield NET-S (V+) NET-C (V-) NET-H (CAN H) Micro-C M12 5 poles plug male, cable view NET-L (CAN L) VMH 35-Suzuki... -
Page 9: Connection To The Nmea 2000® Network
Refer to the NMEA 2000® standard for proper network design. WIRE HARNESS The VMH 35-Suzuki comes with an included wire harness. This harness makes integrations into systems with Suzuki outboard engines very easy, as the standard connectors for power, ground, alarms and engine trim are already fitted. -
Page 10: Switching On And Off
The on/off mode depends on the ignition signal on terminal 15 (Molex-connector pin 7). High level to turn the device on, low level or open connection to turn it off. At power up, the tachometer and warning lights come on briefly, the Veratron logo appears before displaying the data page that was active when powering off. -
Page 11: Description
The colored graphic in the background of the single layout screen is a bar diagram that puts the measured value in perspective. This function isn’t supported for all data types. The white lines on the left side show the scalation. VMH 35-Suzuki... -
Page 12: Basic Actions
WASTE Waste water % / L / Gal Voltmeter Ammeter State of Charge Battery autonomy d / h Battery Status of health Battery temperature °C / °F Engine coolant temperature °C / °F Engine coolant pressure bar / psi VMH 35-Suzuki... -
Page 13: Distance Traveled
If the option Internal is selected, time is counted internally in the VMH 35. Only the time during which the engine speed exceeds the threshold of 300rpm will be counted as engine hours. The internally counted value can only be reset with the physical Veratron Diagnostic Tool and the corresponding software “Configuration Tool”. -
Page 14: General Settings
MODE button until the last page appears press the SET and MODE buttons until the pop-up exit the settings menu disappears, or the previous data page appears dismiss an alarm pop-up press any button briefly VMH 35-Suzuki... -
Page 15: Display Menu Structure
Unit of measurement for the liquid in the tank L , US gal Temperatures Temperature units °C , °F Pressure Pressure units bar , PSI Depth Depth measurement units m , ft Note*: the underlined value/command is the default. VMH 35-Suzuki... -
Page 16: Clock
You can choose which pages to hide/show in the menu under Display > Screens. If you are working with the Veratron Diagnostic Tool, you can make the selection of shown and hidden screens faster by making this setting in the Configuration Tool. -
Page 17: Reset A Trip Value
SET button. UPLOAD A CUSTOM SPLASH LOGO A custom splash logo (114 x 114 pixel) can be uploaded to the screen. This requires a PC using the Veratron Configuration Tool software and the interface device called Veratron Diagnostic Tool. -
Page 18: Sensor Configuration
TYPES OF CALIBRATION Calibration of analog sensors can be: • Standard: only for Veratron sensors. You define the type of sensor, and the device reads with good approximation the value of the sensor without the need of calibration. • Manual: For non-Veratron sensors or to obtain a more accurate indication from a Veratron sensor. A three- or five-point procedure instructs the system to detect the sensor value. -
Page 19: Calibrate The Sensors
In Trim follow the wizard on the display to create the sensor curve. (You will have to bring the engine to a certain trim position and then confirm the current sensor value and repeat that for several points of the curve) VMH 35-Suzuki... -
Page 20: Rpm Sensor
Under Sensors select the resistive input to which the sensor is connected. • Choose the desired configuration for the connected sensor type. • If you choose the CUSTOM configuration, create the sensor curve using the Veratron Configuration Tool. VMH 35-Suzuki... -
Page 21: Sensor Curves
Here are the possible alternatives: Selectable value Curve Single 10-180 Ω Dual 5-90 Ω CUSTOM Three-step calibration wizard TRIM SENSORS Here are the possible alternatives: Selectable value Curve Three-step calibration wizard PWM - 250Hz CUSTOM Three-step calibration wizard VMH 35-Suzuki... - Page 22 SENSOR CURVES COOLANT TEMPERATURE SENSORS Here are the possible alternatives: Selectable value Curve 120° 291-22 Ω CUSTOM Calibration via Veratron Configuration Tool OIL TEMPERATURE SENSORS Here are the possible alternatives: Selectable value Curve 150° 197-11 Ω CUSTOM Calibration via Veratron Configuration Tool...
-
Page 23: Alarms
The alarm popup appears. • The corresponding alarm lamp will light up if present. • The buzzer is activated, if connected and set. • If supported, the alarm is forwarded over the NMEA 2000 network. ALARMS MENU STRUCTURE VMH 35-Suzuki... -
Page 24: Hardware Alarm Inputs
Engine overspeed • Low Fuel # • Low Fresh Water • Waste Water Full • Shallow Water • Engine overspeed ALARM TELLTALES Icon Information Fuel level Engine failure Engine coolant pressure Oil pressure Engine coolant temperature Battery voltage VMH 35-Suzuki... -
Page 25: Service Notification
(which looks like the service reminder itself). 4. Press and hold both the SET and MODE button for 3 seconds to reset the interval counter 5. Leave the service menu by pressing and hold the SET button for 3 seconds. VMH 35-Suzuki... -
Page 26: Troubleshooting
Variants to find out whether your device has the integrated receiver. Make sure there is a speed source in the NMEA network, if no GPS in included and check the setting in Sensors > Speed. VMH 35-Suzuki... -
Page 27: Technical Data
Supported constellations: GPS, GLONASS, Galileo ENVIRONMENTAL FEATURES Operating temperature From -20 to +60 °C Storage temperature From -30 to +80 °C ELECTRICAL FEATURES Nominal voltage 12 V Operating voltage 9–16 V Current consumption < 100 mA @ 12 V Absorption (LEN) VMH 35-Suzuki... -
Page 28: Compliance
DISCLAIMER This product is designed to be compatible with Suzuki engines. However, it is not manufactured, endorsed, or approved by Suzuki Motor Corporation. Veratron AG is an independent company with no affiliation or relationship with Suzuki Motor Corporation. DISPOSAL RESPONSIBILITY Dispose of by separate collection through government or local government designated collection facilities. -
Page 29: Spare Parts And Accessories
SPARE PARTS AND ACCESSORIES SPARE PARTS AND ACCESSORIES Product Part Number Pigtail cable with MX150 connector B00208201 Spin lock A2C13760900 Rubber gasket A2C14624100 For all available accessories, visit http://www.veratron.com. VMH 35-Suzuki... - Page 30 - Print the document in its original format, in whole or in part. - Copy of contents without modification and declaration of Veratron AG as copyright owner. Veratron AG reserves the right to make changes or improvements to this documentation without notice. Requests for permission, additional copies of this manual, or technical information about this manual should be directed to Veratron AG.
- Page 31 VMH 35-SUZUKI MARINE DISPLAY BEDIENUNGSANLEITUNG rev. AA VMH 35-Suzuki...
- Page 32 Menüstruktur ..............14 Konformität ..............28 Bedienung des Einstellungsmenüs ....... 14 Unterstützte NMEA 2000-PGNs ......28 Display Menüstruktur ..........15 Haftungsausschluss ............. 28 Ändern der Display-Helligkeit ........ 15 Entsorgungsverantwortung ........28 Masseinheiten ..............15 ERSATZTEILE UND ZUBEHÖR ......29 VMH 35-Suzuki...
-
Page 33: Einführung
Das eingebaute GPS macht den VHM 35 zur perfekten Standalone-Lösung, indem es Geschwindigkeits-, Kompass- und Positionsdaten in die Motorinformationen integriert. Diese Produktvariante – das VMH 35-Suzuki – wurde entwickelt, um das Gerät so einfach wie möglich mit Suzuki Aussenbordmotoren zu kombinieren. Die angepasste Pinbelegung, der analoge Trimmeingang, die Alarmeingänge und das mitgelieferte Kabel passen genau zu diesen Motoren und machen die Installation... -
Page 34: Sicherheitshinweise
Streben oder Holme erforderlich sind, besondere Vorsicht walten lassen. anbringen! Tragen Sie nur entsprechende Arbeitskleidung, da • Bei Arbeiten unter dem Fahrzeug, dieses nach Verletzungsgefahr durch Quetschungen und Verbrennungen besteht. Vor Beginn der Arbeiten Vorschrift des Fahrzeugherstellers sichern. VMH 35-Suzuki... -
Page 35: Nach Dem Einbau Beachten
Quetschverbinder! • Nehmen Sie Quetschverbindungen nur mit einer Kabelquetschzange vor. Achten Sie auf die Sicherheitshinweise der Handwerkzeughersteller. • Isolieren Sie freigelegte Litzen so, dass keine Kurzschlüsse entstehen können. • Achtung: Kurzschlussgefahr durch fehlerhafte Verbindungsstellen oder beschädigte Kabel. VMH 35-Suzuki... -
Page 36: Mechanische Installation
VOR DER INSTALLATION Vor Beginn der Arbeiten die Zündung ausschalten und den Zündschlüssel abziehen. Ggf. den Hauptstromschalter unterbrechen. 2. Den Minuspol der Batterie abklemmen und gegen versehentliches Wiedereinschalten schützen. 3. Den magnetischen Schutzabstand von mindestens 300mm zu nächstem Magnetkompass beachten. VMH 35-Suzuki... -
Page 37: Spinlock-Montage
Runde Aussparung mit Berücksichtigung der Geräteabmessung erstellen 2. Spinlock entfernen und Gerät von vorne einführen. 3. Das Spinlock abhängig von der Paneldicke ausrichten. 4. Das Kabel durch die Spinlock-Mutter einführen und vorsichtig um mindestens zwei Umdrehungen anziehen. 5. Stecker anschliessen. VMH 35-Suzuki... -
Page 38: Elektrische Anschlüsse
DeviceNet 5-polig Braun Sensoreingang – Resistiv (0-400 Ohm) Weiss/Grün Alarmeingang – Motorkontrollleuchte Gelb/Grün Alarmeingang – Kühlflüssigkeit Temperatur Pin Nr. Beschreibung Abschirmung NET-S (V+) NET-C (V-) Micro-C M12 5-poliger Stecker NET-H (CAN H) Stecker, Kabelansicht NET-L (CAN L) VMH 35-Suzuki... -
Page 39: Verbindung An Das Nmea2000 Netzwerk
Kabel von mehr als 6 Metern Länge sind nicht zugelassen. KABELBAUM Mit dem VMH 35-Suzuki wird ein Kabel mitgeliefert. Dieses vereinfacht die Installation des Anzeigegerätes in Booten mit Suzuki-Aussenbordmotoren, da die standardmässigen Steckverbindungen für Stromversorgung, Masse, Alarmsignale und Motortrimmung bereits angebracht sind. -
Page 40: Einschalten Und Ausschalten
Der Ein/Aus-Zustand hängt vom Zündsignal an Klemme 15 (Molex-Stecker - Pin 7) ab. High-Pegel um das Gerät einzuschalten, gegen Masse oder offene Verbindung, um es auszuschalten. Beim Einschalten leuchten die Drehzahlanzeige und die Warnleuchten kurz auf, das Veratron-Logo erscheint und dann wird die letzte Datenseite vor dem Ausschalten angezeigt. -
Page 41: Beschreibung
Display "- - -" angezeigt. Graph Die farbige Grafik im Hintergrund des Einzellayoutbildes ist ein Balkendiagramm, welches den Messwert visualisiert. Diese Funktion wird nicht für alle Datentypen unterstützt. Die weissen Linien auf der linken Seite zeigen die Skalierung. VMH 35-Suzuki... -
Page 42: Grundlegende Bedienung
FRESH WASTE Abwasser %, L, Gal Batteriespannung Stromverbrauch Ladestand Autonomie der Batterie d, h Batterie Gesundheitszustand Batterietemperatur °C, °F Temperatur des Motorkühlmittels °C, °F Kühlmitteldruck im Motor bar, psi Motoröltemperatur °C, °F Motoröldruck bar, psi Ladedruck bar, psi VMH 35-Suzuki... -
Page 43: Zurückgelegte Entfernung
Wenn die Option Internal aktiv ist, werden die Motorstunden im VMH 35 intern gezählt. Zu den Betriebsstunden wird die Zeit gezählt, während der sich der Motor mit mehr als 300 U/min dreht. Der intern gezählt Wert kann nur mit dem «Veratron Diagnostic Tool» und der dazugehörigen Configuration Tool Software zurückgesetzt werden. -
Page 44: Allgemeine Einstellungen
Schritt zurückzukommen kurz MODE gedrückt gehalten werden, bis die letzte Seite erscheint. gleichzeitig SET und MODE gedrückt und gehalten das Einstellungsmenü zu verlassen werden, bis das Menu verschwindet. einen Alarm-Popup zu schliessen ein beliebiger Taster gedrückt werden. VMH 35-Suzuki... -
Page 45: Display Menüstruktur
Einheiten zur Durchflussmessung L/h , gph Tank Masseinheit für die Flüssigkeitsmengen L , US gal Temperatures Temperatur-Einheiten °C , °F Pressure Druckeinheiten bar , PSI Depth Einheiten für die Wassertiefe m , ft Hinweis*: Der unterstrichene Wert/Befehl ist der Standardwert. VMH 35-Suzuki... -
Page 46: Uhrzeit
Im Menü unter Display > Bildschirme kann ausgewählt werden, welche Seiten ein- und ausgeblendet werden sollen. Wenn Sie mit dem Veratron Diagnostic Tool arbeiten, können Sie die Auswahl der angezeigten und ausgeblendeten Bildschirme beschleunigen, indem Sie diese Einstellung im Configuration Tool vornehmen. -
Page 47: Motor-Benennung
Ein benutzerdefiniertes Bild (114 x 114 Pixel) kann als Startbildschirm auf das VMH 35 geladen werden. Dafür wird das Computerprogramm «Veratron Configuration Tool» sowie der Adapter «Veratron Diagnostic Tool» benötigt. Dieses Bild wird dann jedes Mal während dem Aufstarten des Geräts kurz angezeigt. -
Page 48: Sensor-Konfiguration
ARTEN DER KALIBRIERUNG Ein Sensor kann auf folgende Arten kalibriert werden: • Standard: nur für Veratron-Sensoren. Sie definieren den Sensortyp, und das Gerät liest mit guter Annäherung den Wert des Sensors, ohne dass eine Kalibrierung erforderlich ist. • Manuell: Für Nicht-Veratron-Sensoren oder um eine genauere Anzeige von einem Veratron-Sensor zu erhalten. -
Page 49: Sensoren Kalibrieren
Wenn Sie die Konfiguration CUSTOM gewählt haben, folgen Sie dem Assistenten auf dem Display, um die Sensorkurve zu erstellen. (Sie müssen das Ruder in eine bestimmte Position bringen und dann den aktuellen Sensorwert bestätigen und dies für mehrere Punkte der Kurve wiederholen). VMH 35-Suzuki... - Page 50 Wählen Sie unter SENSORS den widerstandsabhängigen Eingang aus, an den der Sensor angeschlossen ist. • Wählen Sie die gewünschte Konfiguration für den angeschlossenen Sensortyp. • Wenn Sie die Konfiguration CUSTOM gewählt haben, erstellen Sie die Sensorkurve mit dem veratron Configuration Tool. VMH 35-Suzuki...
-
Page 51: Sensorkurven
3-180 Ω CUSTOM Fünfstufiger Kalibrierungsassistent MOTORTRIMMUNG Diese Standardkurven stehen zur Auswahl: Optionen Kurve Dreistufiger Kalibrierungsassistent PWM – 250 Hz CUSTOM Dreistufiger Kalibrierungsassistent RUDERLAGENSENSOREN Diese Standardkurven stehen zur Auswahl: Optionen Kurve Einzeln 10-180 Ω Dual 5-90 Ω CUSTOM Dreistufiger Kalibrierungsassistent VMH 35-Suzuki... - Page 52 SENSORKURVEN KÜHLMITTELTEMPERATURSENSOREN Diese Standardkurven stehen zur Auswahl: Optionen Kurve 120° 291-22 Ω CUSTOM Kalibrierung über Veratron Configuration Tool ÖLTEMPERATURSENSOREN Diese Standardkurven stehen zur Auswahl: Optionen Kurve 150° 197-11 Ω CUSTOM Kalibrierung über Veratron Configuration Tool ÖLDRUCKSENSOREN Diese Standardkurven stehen zur Auswahl:...
-
Page 53: Alarme
Im Falle eines Alarms wird auf dem Display folgendes angezeigt: • Das Alarm-Popup erscheint. • Falls vorhanden, leuchtet die entsprechende Alarmlampe auf. • Der Buzzer wird aktiviert, falls dieser angeschlossen und eingestellt ist. • Falls unterstützt, wird der Alarm über das NMEA 2000-Netzwerk weitergeleitet. ALARMS MENÜSTRUKTUR VMH 35-Suzuki... -
Page 54: Hardware Alarmeingänge
Niedriger Öldruck Getriebe überprüfen • • Niedriger Kühlmitteldruck Max. Drehzahl überschritten • Niedriger Kraftstoffstand # • Niedriger Frischwasserfüllstand • Abwasser voll • Seichtes Wasser • Max. Drehzahl überschritten ALARM-KONTROLLLEUCHTEN Symbol Informationen Kraftstofffüllstand Motorfehler Kühlmitteldruck Öldruck Temperatur des Motorkühlmittels Batteriespannung VMH 35-Suzuki... -
Page 55: Service-Meldung
Taste immer noch gedrückt gehalten wird. Wenn das Gerät aufgestartet ist, wird automatisch das Servicemenu geöffnet (sieht ähnlich aus, wie Serviceerinnerung selbst). 4. Beide Tasten für 3 Sekunden gedrückt halten, um den Intervallzähler zu löschen. 5. Das Menu durch Drücken und 3 Sekunden Halten der SET-Taste schliessen. VMH 35-Suzuki... -
Page 56: Fehlersuche
Überprüfe in der Liste «Varianten» anhand der Variante ohne interne GPS- Teilenummer, ob das verwendete Gerät einen Antenne GPS-Empfänger beinhält. Falls nicht: Stelle sicher, dass eine Datenquelle mit Geschwindigkeitsinformationen im NMEA-Netz vorhanden ist und überprüfe die Einstellung unter Sensors > Speed. VMH 35-Suzuki... -
Page 57: Technische Daten
Integriert, 10 Hz, 72 Kanäle Unterstützte Konstellationen: GPS, GLONASS, Galileo UMGEBUNG Betriebstemperatur Von -20 bis +60 °C Lagertemperatur Von -30 bis +80 °C ELEKTRISCHES Nennspannung 12 V Betriebsspannung 9-16 V Stromverbrauch < 100 mA @ 12 V Absorption (LEN) VMH 35-Suzuki... -
Page 58: Konformität
HAFTUNGSAUSSCHLUSS Dieses Produkt ist so konzipiert, dass es mit Suzuki-Motoren kompatibel ist. Es wird jedoch nicht von der Suzuki Motor Corporation hergestellt, empfohlen oder genehmigt. Die Veratron AG ist ein unabhängiges Unternehmen ohne Zugehörigkeit oder Beziehung zur Suzuki Motor Corporation. -
Page 59: Ersatzteile Und Zubehör
ERSATZTEILE UND ZUBEHÖR ERSATZTEILE UND ZUBEHÖR Produkt Teilenummer Pigtail-Kabel mit MX150-Stecker B00208201 Spinlock-Befestigung A2C13760900 Gummidichtung A2C14624100 Alle verfügbaren Zubehörteile finden Sie unter http://www.veratron.com. VMH 35-Suzuki... - Page 60 - Drucken Sie das Dokument ganz oder teilweise in seinem ursprünglichen Format. - Unveränderte Übernahme der Inhalte und Erklärung der Veratron AG als Urheberrechtsinhaberin. Veratron AG behält sich das Recht vor, Änderungen oder Verbesserungen an dieser Dokumentation ohne vorherige Ankündigung vorzunehmen. Anfragen für Genehmigungen, zusätzliche Kopien dieses Handbuchs oder technische Informationen zu diesem Handbuch sollten an die Veratron AG gerichtet werden.
