ME-GO SLIDING GATE OPENER
USER MANUAL
WARNING: Only qualified and experienced technicians should attempt
installation or servicing of this unit. Improper handling may result in serious
personal injury, death, or property damage.
IMPORTANT: Read all safety rules and instructions carefully before operating
this tool. Keep these instructions for future reference.
Advertisement
Table of Contents
Related Manuals for Blutezeit ME-GO
Summary of Contents for Blutezeit ME-GO
- Page 1 ME-GO SLIDING GATE OPENER USER MANUAL WARNING: Only qualified and experienced technicians should attempt installation or servicing of this unit. Improper handling may result in serious personal injury, death, or property damage. IMPORTANT: Read all safety rules and instructions carefully before operating...
-
Page 2: Important Caution
ME-GO SERIES SLIDING GATE OPENER Important Caution: This manual is a universal version for both AC110V and AC220V models. Please carefully check the sticker on the PCB to determine the correct voltage: Sticker Label on PCB Required Input Voltage 110V 32... -
Page 3: Table Of Contents
ME-GO SERIES SLIDING GATE OPENER CONTETNS PRODUCT SPECIFICATIONS………………………………………………………………….2 SAFETY GUIDELINES…………………………………………………………………………..3 MACHINE INFORMATION……………………………………………………………………3-4 PACKAGE CONTENTS………………………………………………………………………….5 INSTALLATION PROCEDURE……………………………………………………………..6-14 Pre-Installation Steps……………………………………………………………………………..6 Main Motor Installation…………………………………………………………………………6-7 Rack Installation………………………………………………………………………………...7-8 Magnet Placement…………………………………………………………………………….8-10 Electrical Connections………………………………………………………………………11-13 Infrared Sensor Wiring…………………………………………………………………………..13 Remote Control Operation………………………………………………………………….13-14 MAINTENANCE…………………………………………………………………………………14 FAQ & TROUBLE SHOOTING…………………………………………………………….15-17 WARRANTY……………………………………………………………………………………..18 PRODUCT SPECIFICATIONS Model No. -
Page 4: Safety Guidelines
ME-GO SERIES SLIDING GATE OPENER SAFETY GUIDELINES WARNING Before installing or using this product, carefully read and understand the enclosed safety instructions. Failure to follow the safety warnings and instructions listed below may lead to electric shock, fire, and/or severe personal injury. Keep the safety instructions for future reference. - Page 5 ME-GO SERIES SLIDING GATE OPENER 2. Working Principle & Main Structure (Fig.1) The motor drives the worm gear, which, in turn, powers the driven gear. The driven gear engages with the rack, ensuring smooth gate movement. The motor's energy is efficiently transferred to the socket through the worm and driven gear.
-
Page 6: Package Contents
ME-GO SERIES SLIDING GATE OPENER PACKAGE CONTENTS After receiving the product, you should make an unpack-inspection, in which you should check whether the product was damaged. You should find the following items in our standard packing: Item Diagram Quantity Main Motor ①... -
Page 7: Installation Procedure
ME-GO SERIES SLIDING GATE OPENER INSTALLATION PROCEDURE 1. Pre-Installation Steps • Sliding Gate Checking: Ensure that the sliding gate is properly installed, and the gate rail is level, allowing for smooth manual movement before proceeding with the gate opener installation. -
Page 8: Rack Installation
ME-GO SERIES SLIDING GATE OPENER Use a marker pen to mark the positions for the 4 holes. Remove the nuts from the bolts and securely install the bolts⑥ into the ground. Place the gate opener onto the bolts protruding from the ground. Attach the metal plates⑤ to the two sides of the opener, and tighten the nuts to secure the opener base. -
Page 9: Magnet Placement
ME-GO SERIES SLIDING GATE OPENER Fig.6 Important Notice for Racks Installation (Fig.7) • Avoid putting excessive weight on the gear by distributing the gate's weight evenly along the entire length of the rack. • Ensure that the gate rail is perfectly LEVEL to ensure smooth operation of the gate opener. - Page 10 ME-GO SERIES SLIDING GATE OPENER Place the metal brackets⑧ with the magnets on the rack⑪ in the desired position. Align them with the limit switch module on the gate opener. Note: The limit switch on the motor consists of two parts that must be aligned with the corresponding magnets.
- Page 11 ME-GO SERIES SLIDING GATE OPENER Important Notice for Magnet Installation • If the motor is installed on the RIGHT side to open the gate (viewed from inside the gate), place the left magnet higher and the right magnet lower. Make sure to turn the "Motor Rotation"...
-
Page 12: Electrical Connections
ME-GO SERIES SLIDING GATE OPENER 5. Electrical Connections Before proceeding with any electrical connections, ensure that the power is OFF. Follow the steps below to perform the wiring: 5.1 Installation Occasion • Choose a well-ventilated environment for installing the gate opener. - Page 13 ME-GO SERIES SLIDING GATE OPENER WARNING • Install an earth leakage circuit breaker where the gate’s movement is visible, with a minimum height of 1.5m to prevent child access. • Upon completing the installation, conduct a thorough inspection to assess the mechanical integrity.
-
Page 14: Infrared Sensor Wiring
ME-GO SERIES SLIDING GATE OPENER 5.7 Additional Installation Information The controller has a power-off automatic memory function. The manufacturer performs a debugging test for limit detection before the products leave the factory. During installation, the gate needs to be pushed to the middle position. -
Page 15: Maintenance
ME-GO SERIES SLIDING GATE OPENER Parameters: Frequency: 433 MHz Built-in Chip: EV1527 Oscillation Resistance: 330K Material: ABS, Aluminum Alloy Size: 2.17*1.2*0.55 in Fig.15 7.2 Remote Control Deletion Press and hold the "Learn" button on the control board (PCB) for around 12 seconds until the LED indicator flashes (this deletes all remotes). -
Page 16: Frequently Asked Questions
ME-GO SERIES SLIDING GATE OPENER FREQUENTLY ASKED QUESTIONS Q1: Can I install the gate opener myself, or do I need professional help? A1: While installation can be done by a skilled DIYer, it's recommended to involve a professional if you're not familiar with electrical and mechanical work. - Page 17 ME-GO SERIES SLIDING GATE OPENER Q10: Can I add a keypad or other remote controls from other brands? A10: Only remote controls operating at 433MHz are compatible with Blütezeit gate openers. Use vother brands' remotes at your own risk. Blütezeit offers various remotes in our store for your different needs.
- Page 18 ME-GO SERIES SLIDING GATE OPENER a. The clutch is not closed. Power Indicator is ON, but b. The circuit board is a. Close the clutch. b. Contact after-sales service pressing OPEN and damaged due to short team for a replacement or...
-
Page 19: Warranty
ME-GO SERIES SLIDING GATE OPENER WARRANTY Warranty Information Blütezeit provides a 1-YEAR comprehensive warranty for the gate opener, starting from the date of purchase. This warranty covers any defects in materials, parts, or workmanship. To make a warranty claim, please ensure you have proof of purchase available. - Page 20 ME-GO SERIES SLIDING GATE OPENER Precaución Importante: Este manual es una versión universal para los modelos de AC110V y AC220V. Por favor, verifique con cuidado la etiqueta en la PCB para determinar el voltaje correcto: Etiqueta en la PCB Voltaje de Entrada Requerido...
-
Page 21: Especificaciones Del Producto
ME-GO SERIES SLIDING GATE OPENER CONTENIDOS ESPECIFICACIONES DEL PRODUCTO ….……………………………………………..….20 DIRECTRICES DE SEGURIDAD…………...…………………………………………..…….21 INFORMACIÓN DE LA MÁQUINA……...……………………………………………...…21-22 CONTENIDO DEL PAQUETE………..…………………………………………………..……23 PROCEDIMIENTO DE INSTALACIÓN…………………………………………………...24-33 Pasos Previos a la Instalación………………………………………………………………….24 Instalación del Motor Principal………...……………………………………………………25-26 Instalación del Riel………………………………………………..…………………………26-27 Colocación del Imán…………………………………………...……………………………27-29 Conexiones Eléctricas………………………………………………………………………30-32 Cableado del Sensor Infrarrojo…………………………………….…………………………..32... -
Page 22: Directrices De Seguridad
ME-GO SERIES SLIDING GATE OPENER DIRECTRICES DE SEGURIDAD ADVERTENCIA Antes de instalar o usar el producto, lea y comprenda las instrucciones de seguridad. No seguir las advertencias e instrucciones puede causar descargas eléctricas, incendios o lesiones graves. • Instalación y Conexión Profesional: Solo un técnico calificado debe instalar el abridor y hacer la conexión eléctrica para evitar riesgos y asegurar el cumplimiento de las normas. - Page 23 ME-GO SERIES SLIDING GATE OPENER 2. Principio de Funcionamiento y Estructura Principal (Fig.1) El motor acciona el engranaje helicoidal, que impulsa el engranaje conductor, acoplándose con el riel para un movimiento suave de la puerta. La energía se transfiere eficientemente al zócalo.
-
Page 24: Contenido Del Paquete
ME-GO SERIES SLIDING GATE OPENER CONTENIDO DEL PAQUETE Después de recibir el producto, realice una inspección al desempacar para verificar posibles daños. Debe encontrar los siguientes artículos en el empaque estándar: Artículo Diagrama Cantidad Motor Principal ① Llave de Liberación Manual 2pcs ②... -
Page 25: Procedimiento De Instalación
ME-GO SERIES SLIDING GATE OPENER PROCEDIMIENTO DE INSTALACIÓN 1. Pasos Previos a la Instalación • Verificación de la Puerta Corredera: Asegúrese de que la puerta corredera esté correctamente instalada y que el riel de la puerta esté nivelado, permitiendo un movimiento manual suave antes de proceder con la instalación del abridor de puerta. -
Page 26: Instalación Del Motor Principal
ME-GO SERIES SLIDING GATE OPENER 2. Instalación del Motor Principal (Fig.5) Retire las placas "L": Quite las placas "L" del abridor de puerta para facilitar la instalación de la base metálica. Coloque la base metálica: Coloque la base metálica⑦ sobre el suelo en la ubicación deseada, asegurándose de que los 4 agujeros de la base estén alineados con los puntos de... -
Page 27: Instalación Del Riel
ME-GO SERIES SLIDING GATE OPENER Aviso Importante para la Instalación del Motor Principal • Antes de instalar el motor principal, retire la tapa y guarde los sujetadores correspondientes de manera segura. • Prepare un cable de alimentación con 6 hilos de 1mm² cada uno (o 2 hilos de 1.5mm²... -
Page 28: Colocación Del Imán
ME-GO SERIES SLIDING GATE OPENER El único punto de soldadura para los rieles es la tuerca a la puerta. Fig.7 ADVERTENCIA • Instale bloques de parada de seguridad en ambos extremos del riel para evitar que la puerta se salga. Verifique que los bloques estén en su lugar antes de instalar el motor principal para garantizar que la puerta esté... - Page 29 ME-GO SERIES SLIDING GATE OPENER Fig.8 Utilice los cuatro tornillos⑩ proporcionados en el set para fijar de manera segura el soporte metálico a los dos lados del riel. Apriete los tornillos firmemente para asegurar el soporte en su lugar. Para ajustar la posición del imán, libere el embrague del abridor y empuje manualmente la puerta corrediza hasta la posición predeterminada.
- Page 30 ME-GO SERIES SLIDING GATE OPENER Aviso Importante para la Instalación del Imán • Si el motor está instalado en el lado DERECHO para abrir la puerta (visto desde el interior de la puerta), coloque el imán izquierdo más alto y el imán derecho más bajo. Asegúrese de configurar la "Rotación del motor"...
-
Page 31: Conexiones Eléctricas
ME-GO SERIES SLIDING GATE OPENER 5. Conexiones Eléctricas Antes de proceder con cualquier conexión eléctrica, asegúrese de que la alimentación esté apagada. Siga los pasos a continuación para realizar el cableado: 5.1 Ocasión de Instalación • Elija un entorno bien ventilado para instalar el abridor de puerta. Evite exponer la unidad a la humedad, inmersión en agua, sustancias corrosivas o polvo excesivo. - Page 32 ME-GO SERIES SLIDING GATE OPENER ADVERTENCIA • Instale un interruptor diferencial de fuga a tierra donde el movimiento de la puerta sea visible, con una altura mínima de 1.5 m para evitar el acceso de los niños. • Al completar la instalación, realice una inspección exhaustiva para evaluar la integridad mecánica.
-
Page 33: Cableado Del Sensor Infrarrojo
ME-GO SERIES SLIDING GATE OPENER Conecte el abridor de puerta a la fuente de alimentación y encienda la unidad. Observe el funcionamiento de la puerta corredera para asegurarse de que funcione correctamente. Si es necesario, ajuste la posición del imán hasta que las posiciones de apertura y cierre de la puerta cumplan con sus requisitos.. -
Page 34: Funcionamiento Del Control Remoto
ME-GO SERIES SLIDING GATE OPENER 7. Funcionamiento del Control Remoto (Fig.15) 7.1 Aprendizaje del Control Remoto Inicie el proceso de codificación: Presione el botón "Learn" en la placa principal del abridor de la puerta una vez y luego suéltelo. La luz indicadora roja (LED1) se encenderá, lo que indica que el sistema está... -
Page 35: Mantenimiento
ME-GO SERIES SLIDING GATE OPENER MANTENIMIENTO Para garantizar el funcionamiento óptimo y la durabilidad del abridor de puerta, es esencial realizar un mantenimiento regular. A continuación, se detallan algunas tareas importantes de mantenimiento: • Revisión de Seguridad Eléctrica: Inspeccione periódicamente que el operador esté... - Page 36 ME-GO SERIES SLIDING GATE OPENER R5: El botón "Test Key Circulation" le permite controlar la puerta con la secuencia abrir-pausar- cerrar. Al presionar el interruptor, la puerta se "abre", al presionarlo nuevamente se "detiene" el movimiento, y una tercera presión iniciará el "cierre".
- Page 37 ME-GO SERIES SLIDING GATE OPENER R12: ¡Sí, absolutamente! Ofrecemos un módulo Wi-Fi disponible para compra por separado. Para configurarlo, simplemente inserte el módulo en el puerto designado en el PCB. Luego, conecte el módulo a su teléfono a través de Wi-Fi y use la aplicación eWeLink para controlar su puerta de forma remota.
- Page 38 ME-GO SERIES SLIDING GATE OPENER a. Cortocircuito o circuito abierto en el cableado del a. Verifique el cableado y El portón se detiene interruptor de límite. rectifíquelo si es necesario. automáticamente antes b. El interruptor de límite b. Mueva el interruptor de de llegar al interruptor de está...
-
Page 39: Garantía
ME-GO SERIES SLIDING GATE OPENER GARANTÍA Información de Garantía Blütezeit ofrece una garantía completa de 1 AÑO para el abridor de puerta, que comienza a partir de la fecha de compra. Esta garantía cubre defectos en materiales, partes o mano de obra. Para realizar una reclamación de garantía, asegúrese de tener disponible el comprobante de compra. - Page 40 Your Trusted Professional for Gate Openers.
Need help?
Do you have a question about the ME-GO and is the answer not in the manual?
Questions and answers

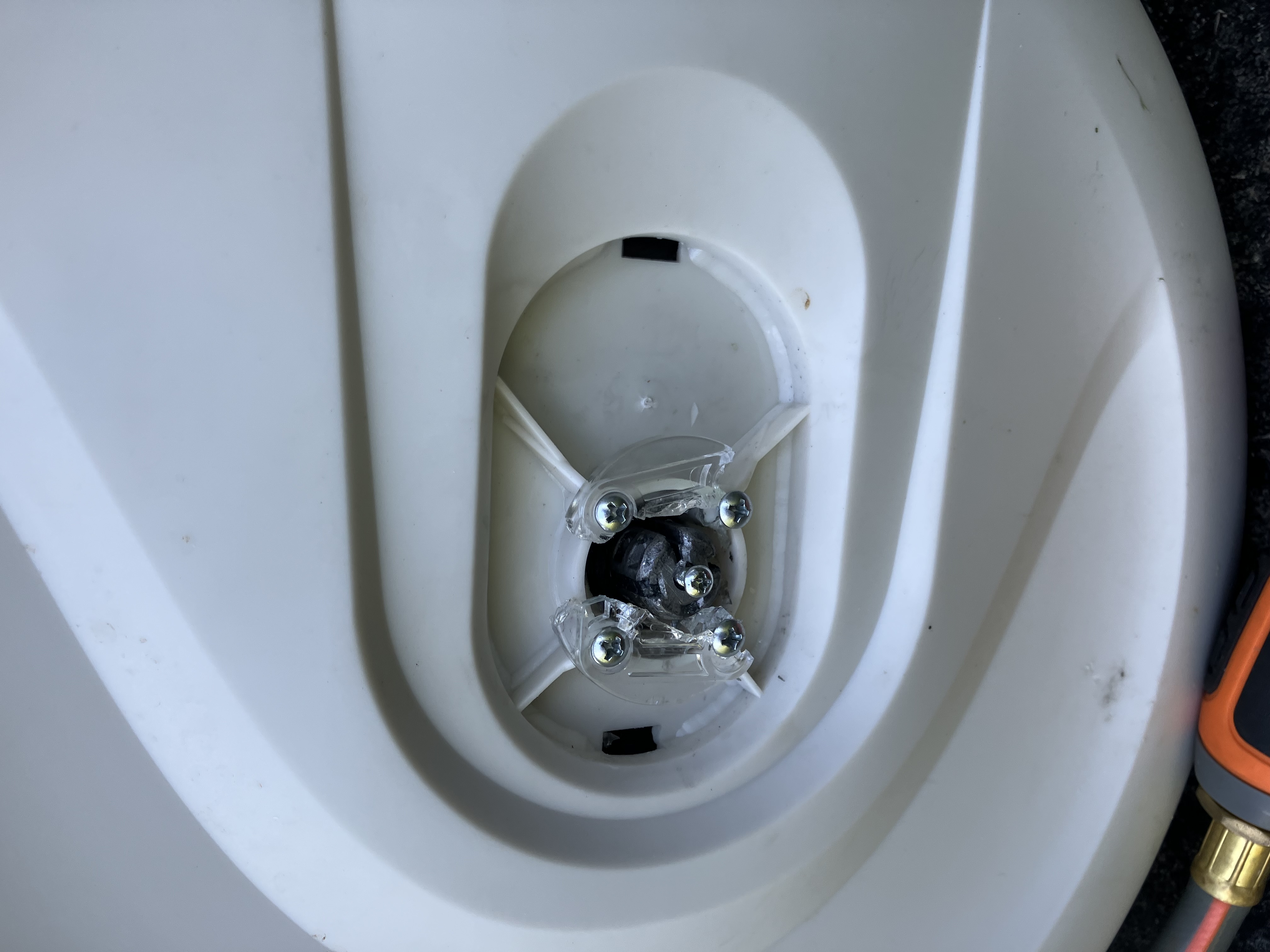

I own a Blutezeit retractable garden hose 100 foot reel. It would not retract so I removed the side cover to fine the clear plastic retainer cap shattered. It appears the cap holds the wind up spring as the hose is pulled out. How do I get a replacement plastic cap that mounts with 4 screws?
