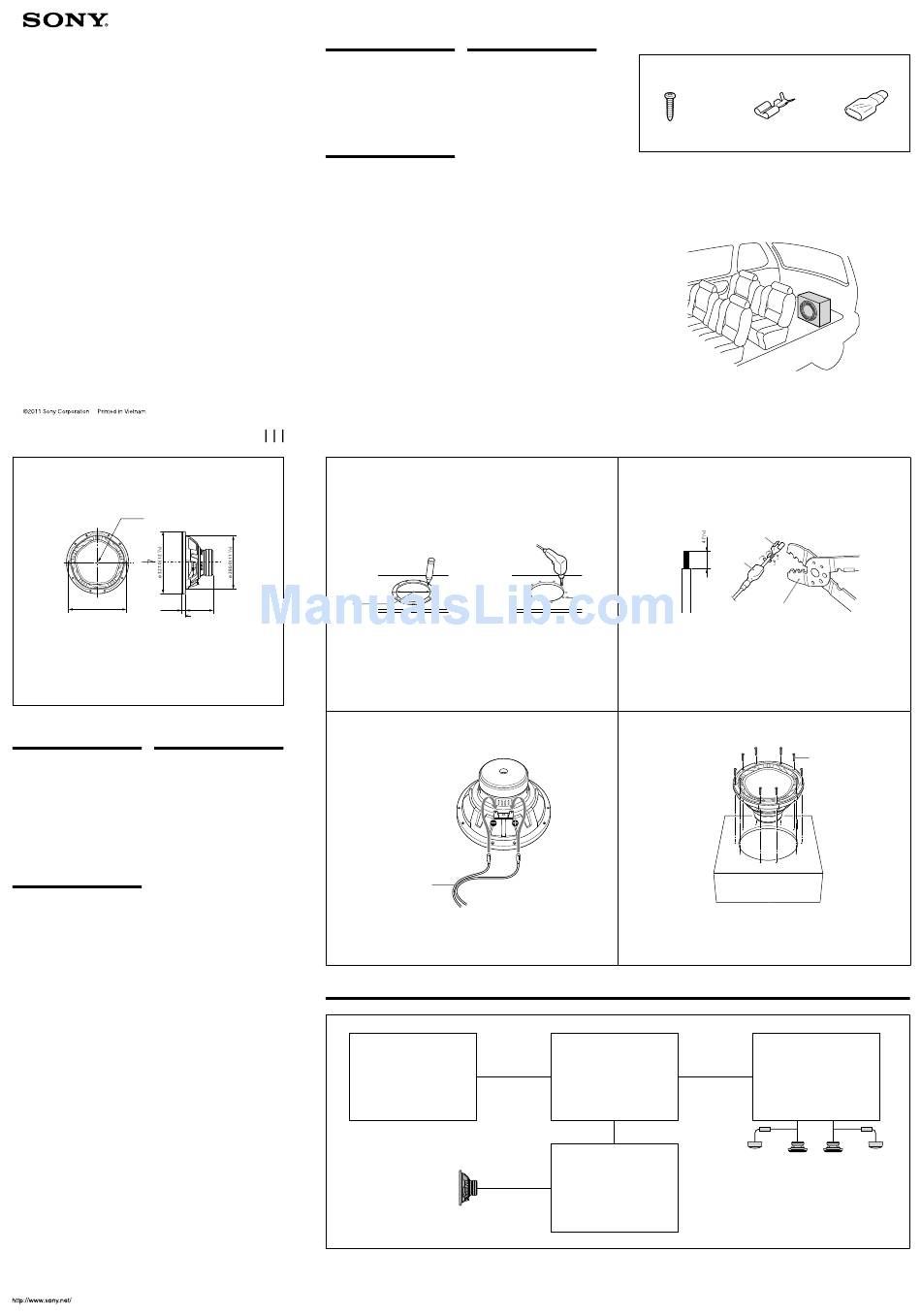

Sony XS-GTX121LB Installation/Connections

Subwoofer
Installation/Connections
Installation/Connexions
Instalación/Conexiones
XS-GTX121LB
Dimensions
Dimensions
Dimensiones


ø 305.8 (12) 17.8 ( / )
6
8
 
Reference Point Reference Plane
Point de référence Plan de référence
Punto de referencia Plano de referencia
Specifications Especificaciones
Speaker Woofer 30 cm (12 in), cone Altavoz
type
Short-term maximum power* 1,000 W* 2 Potencia de pico máximo a corto plazo*
1
Rated power 300 W* 2
CEA 2031 RMS Power 420 W Potencia nominal
Rated impedance 4 Ω Potencia RMS conforme CEA 2031
Output sound pressure level 86±2 dB (1 W, 1 m)* 2
In-car output sound pressure level Impedancia nominal
94 dB (1 W, @driver's seat)* 3 Nivel de presión acústica de salida
Effective frequency range 30 – 1,000 Hz* 2
Mass Approx. 5.2 kg (11 lb 8 oz) per Nivel de presión acústica de salida en el interior del automóvil
speaker
Supplied accessory Parts for installation
Rango de frecuencia efectivo
Peso
Design and specifications are subject to change without notice.
Accesorios suministrados
* 1 "Short-term maximum power" may also be referred to as "Peak
Diseño y especificaciones sujetos a cambio sin previo aviso.
Power".
* 2 Testing Condition: IEC 60268-5 (2003-05)
* 1 "Potencia de pico máximo a corto plazo" también puede
* 3 Testing Condition: Inside the car
denominarse "Potencia de pico".
* 2 Condición de verificación: IEC 60268-5 (2003-05)
* 3 Condición de verificación: en el automóvil
Caractéristiques techniques
Haut-parleur Haut-parleur de graves
30 cm (12 po), type en cône
Puissance maximale à court terme* 1
1 000 W* 2
Puissance nominale 300 W* 2
Puissance efficace (RMS) CEA 2031
420 W
Impédance nominale 4 Ω
Niveau de pression acoustique de sortie
86±2 dB (1 W, 1 m) * 2
Niveau de pression acoustique de sortie dans une voiture
94 dB (1 W, au siège
conducteur)* 3
Plage de fréquences efficace 30 – 1 000 Hz* 2
Poids Env. 5,2 kg (11 lb 8 oz) par
haut-parleur
Accessoires fournis Éléments d'installation
La conception et les caractéristiques techniques sont sujettes à
modification sans préavis.
* 1 La « Puissance maximale à court terme » peut aussi être
désignée sous le nom de « Puissance de crête ».
* 2 Condition d' e ssai : CEI 60268-5 (2003-05)
* 3 Condition d' e ssai : Dans une voiture
Installation / Installation / Instalación
4-290-436-31(2)
Precautions
 Do not continuously use the speaker system beyond
its short-term maximum power handling capacity.
 Keep recorded tapes, watches, credit cards, etc., with
magnetic coding away from the speaker system to
prevent damage caused by the magnets in the
speakers.
 When installing the unit, be careful not to damage
the diaphragm of the driver.
 The subwoofer is heavy, so attach it firmly to a solid
baffle plate or metal board.
 Make a wooden woofer box, of at least 19 mm
( / in) thickness.
3
4
Précautions
 Ne faites pas fonctionner en continu le système de
haut-parleurs à une puissance supérieure à sa
puissance maximale à court terme.
 Gardez les cassettes enregistrées, les montres et les
cartes de crédit, etc., à codage magnétique à l' é cart
du système de haut-parleurs de manière à éviter tout
dommage causé par les aimants intégrés dans les
haut-parleurs.
 Lorsque vous installez l'appareil, veillez à ne pas
endommager le diaphragme du haut-parleur.
 Comme le caisson de basse est lourd, fixez-le sur
une planche pour baffle épaisse et robuste ou sur
une plaque métallique.
 Construisez un caisson pour le haut-parleur de
graves à l'aide de lattes en bois d'une épaisseur d'au
moins 19 mm (
1
Unit: mm (in)
Unité: mm (po)
Unidad: mm
ø 284 (11
145.1 (5 / )
6
8


Reference Axis
Axe de référence
Eje de referencia
3
Altavoz de graves de 30 cm,
tipo cónico
1
1.000 W* 2
300 W* 2
420 W
4 Ω
86±2 dB (1 W, 1 m)* 2
94 dB (1 W, en el asiento del
conductor)* 3
30 – 1.000 Hz* 2
Aprox. 5,2 kg por altavoz
Componentes para instalación
Connections / Connexions / Conexiones
Car audio
Autoradio
Sistema de audio de automóvil
Precauciones
 Evite utilizar de forma continuada el sistema de
altavoces con una potencia que sobrepase su
capacidad de potencia de pico máximo a corto
plazo.
 A fin de evitar daños ocasionados por los imanes de
los altavoces, aleje del sistema de altavoces cintas
grabadas, relojes, tarjetas de crédito, etc., con
codificación magnética.
 Al instalar la unidad, tenga cuidado de no dañar el
diafragma del controlador.
 El altavoz potenciador de graves es pesado. Por lo
tanto, fíjelo firmemente a una placa deflectora
sólida o a una placa metálica.
 Construya una caja para el altavoz de graves con
tablas de madera con un grosor mínimo de 19 mm.
/ po).
3
4

1 / )
4
Speaker cord
(not supplied)
Cordon de haut-parleur
(non fourni)
Cable de altavoz
(no suministrado)
XS-GTX121LB
Subwoofer
Caisson de basse
Altavoz potenciador de graves
Parts list / Liste des composants / Lista de componentes

ø 5 × 35
× 10
Example / Exemple / Ejemplo
2
Unit: mm (in)
Unité: mm (po)
Unidad: mm

ø 4.0 ( / )
3
16
Speaker cord (not supplied)
Cordon de haut-parleur (non fourni)
Cable de altavoz (no suministrado)
4
Electronic crossover network
Circuit séparateur de fréquences
Red electrónica divisora de frecuencias
Power amplifier
Amplificateur de puissance
Amplificador de potencia
 
× 2 × 2
Unit: mm (in)
Unité: mm (po)
Unidad: mm


Crimping plier (not supplied)
Pince à sertir (non fournie)
Alicates de engarzar (no suministrados)

Power amplifier
Amplificateur de puissance
Amplificador de potencia
Left Speaker system Right
Gauche Système de haut-parleurs Droit
Izquierdo Sistema de altavoces Derecho
