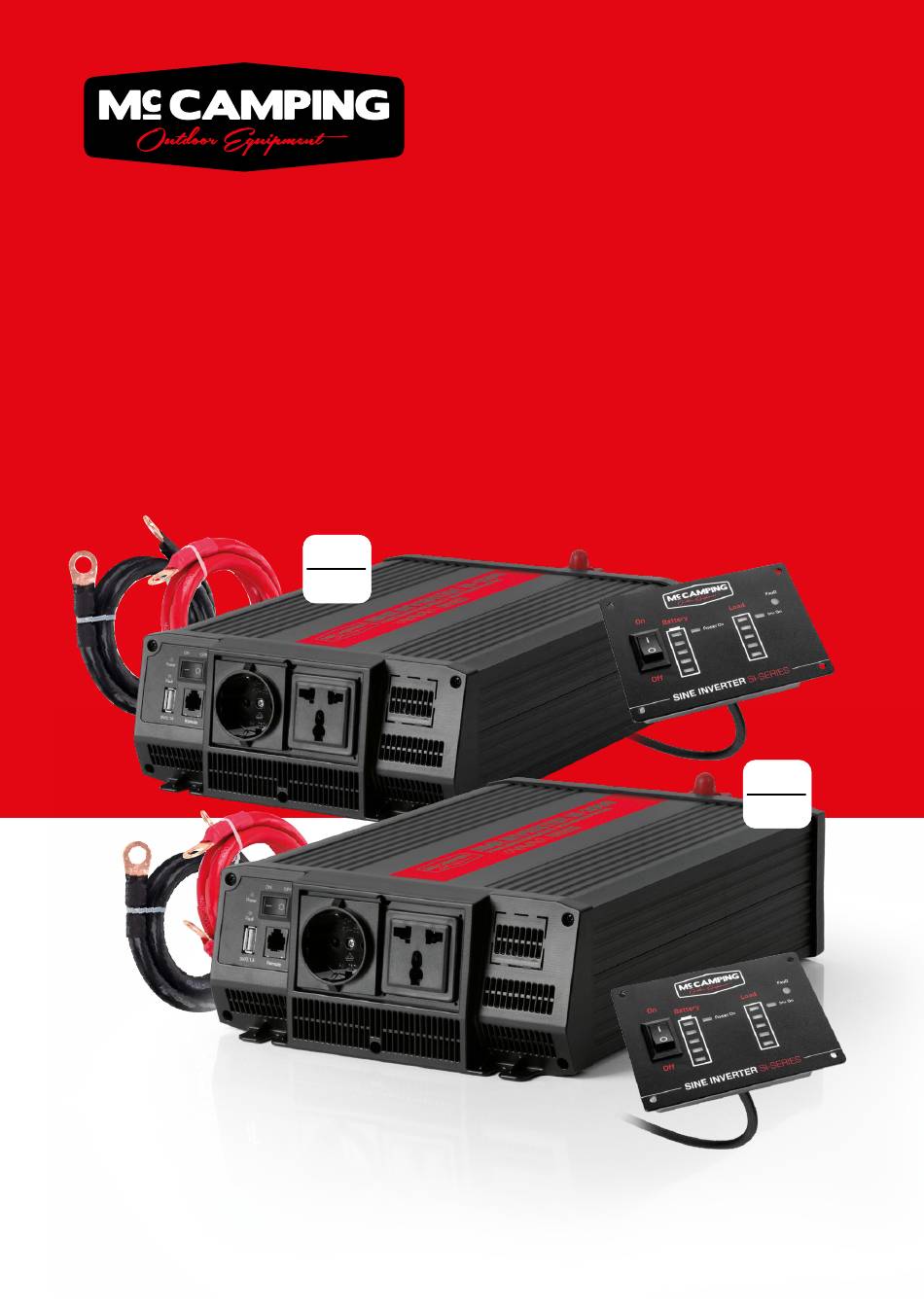

Pure Sine Wave Inverter | SI-1500/2000 82270/82271 INHALT BESONDERE MERKMALE ���������������������������������������������������������������������������������3 EINFÜHRUNG ��������������������������������������������������������������������������������������������������3 WAS IST EIN WECHSELRICHTER? ���������������������������������������������������������������������3 TECHNISCHE DATEN ����������������������������������������������������������������������������������������3 HAUPTKOMPONENTEN ������������������������������������������������������������������������������������4 FRONTPLATTE �������������������������������������������������������������������������������������������������4 RÜCKSEITE ������������������������������������������������������������������������������������������������������5 EINSATZ DES WECHSELRICHTERS �������������������������������������������������������������������6 ÜBERLEGUNGEN ZUR LAST �����������������������������������������������������������������������������6 KONFIGURATION DES BATTERIESATZES ����������������������������������������������������������6 BATTERIEANSCHLUSSBEISPIELE ���������������������������������������������������������������������6 AUFSTELLUNG DES WECHSELRICHTERS ���������������������������������������������������������7...
Pure Sine Wave Inverter | SI-1500/2000 82270/82271 BESONDERE MERKMALE • Fernbedienung • Ein / Aus-Schalter • USB: 5 V, 2,1 A • Zwei mehrfach geregelte DC-Lüfter: Temperatur und Last • Schutzfunktionen: LED-Anzeige und akustischer Alarm • Ausgangswellenform: Reine Sinuswelle • CE und RoHS Kennzeichnung EINFÜHRUNG...
Pure Sine Wave Inverter | SI-1500/2000 82270/82271 HAUPTKOMPONENTEN AC-AUSGANG AC-AUSGANG Betrieb Störung Fernbedienung FRONTPLATTE igt den EIN / AUS-Schalter des Wechselrichters, Die Ansicht der Frontplatte ze die Wechselstrom-Steckdose, die LED-Kontrollleuchte, die Lüftungsschlitze, den Fernbedienungsanschluss oder die USB-Buchse: EIN / AUS-Schalter: Dieser Schalter schaltet den Wechselrichter ein bzw� aus�...
Pure Sine Wave Inverter | SI-1500/2000 82270/82271 RÜCKSEITE BATTERIE BATTERIE Die Ansicht der Rückseite zeigt den Lüfter des Wechselrichters, die Klemmen zum Anschluss der Batterien und die Sicherung. Temperatur- und lastgesteuerter Lüfter: Der leise, effiziente Lüfter sorgt für eine lange Lebensdauer des Geräts�...
Pure Sine Wave Inverter | SI-1500/2000 82270/82271 EINSATZ DES WECHSELRICHTERS Überlegungen zur Last Der Motor eines Geräts benötigt beim Anlaufen kurzzeitig einen sehr hohen Strom� Dieser kurzzeitige hohe Strom ist die „Einschaltlast“ oder „Spitzen- last“� Nach dem Anlaufen benötigt das Gerät für den weiteren Betrieb weniger Leistung�...
Pure Sine Wave Inverter | SI-1500/2000 82270/82271 AUFSTELLUNG DES WECHSELRICHTERS Voraussetzungen für den Aufstellungsort des Wechselrichters: Trocken: Das Gerät darf nicht mit Tropf- oder Spritzwasser in Berührung kommen� Kühl: Die Umgebungstemperatur sollte zwischen 0 °C und 40 °C – idealer- weise zwischen 15 °C und 25 °C –...
Pure Sine Wave Inverter | SI-1500/2000 82270/82271 WICHTIGE SICHERHEITSHINWEISE FALSCHER ANSCHLUSS UND UNSACHGEMÄSSER GEBRAUCH DES WECHSELRICHTERS KÖNNEN ZU GEFAHREN FÜR DEN ANWENDER ODER GEFÄHRLICHEN ZUSTÄNDEN FÜHREN. 1� Versuchen Sie nicht, den Wechselrichter mit einer anderen Spannungsquelle, z� B� einer Wechselspannungsquelle, zu verbinden�...
Pure Sine Wave Inverter | SI-1500/2000 82270/82271 SCHUTZEINRICHTUNGEN Der Wechselrichter ist für einen sicheren Betrieb mit zahlreichen Schutzein- richtungen ausgestattet� Unterspannungsschutz am Eingang Wenn die Batteriespannung unter 10,5 V ± 0,5 V absinkt, ertönt zweimal ein akustisches Signal als Hinweis darauf, dass die Gleichspannung abge- nommen hat und die Batterie geladen werden muss�...
Pure Sine Wave Inverter | SI-1500/2000 82270/82271 FERNBEDIENUNGSSCHALTER Ein- / Aus-Schalter: Der Ein- / Aus-Schalter dient dazu, das Gerät ein- bzw� auszuschalten� Batteriekapazität / Last Spannungsanzeige: Last: Zeigt näherungsweise die angeschlossene Last� 5 Stufen: 20 %, 40 %, 60 %, 80 %, 100 %�...
Page 12
Pure Sine Wave Inverter | SI-1500/2000 82270/82271 TABLE OF CONTENTS SPECIAL FEATURE �����������������������������������������������������������������������������������������13 INTRODUCTION ���������������������������������������������������������������������������������������������13 WHAT IS AN INVERTER �����������������������������������������������������������������������������������13 TECHNICAL SPECIFICATION ���������������������������������������������������������������������������13 MAIN COMPONENTS ��������������������������������������������������������������������������������������14 FRONT PANEL ������������������������������������������������������������������������������������������������14 REAR PANEL ��������������������������������������������������������������������������������������������������15 HOW TO USE INVERTER ���������������������������������������������������������������������������������16 LOAD CONSIDERATION ����������������������������������������������������������������������������������16 CONFIGURING THE BATTERY BANK ���������������������������������������������������������������16...
Pure Sine Wave Inverter | SI-1500/2000 82270/82271 SPECIAL FEATURE • Remote control • Power ON | OFF switch • USB: 5 V, 2�1 A • Two multiple controlled DC fans: Temperature and load • Protection: LED Indicator & Audible Alarm •...
Pure Sine Wave Inverter | SI-1500/2000 82270/82271 MAIN COMPONENTS AC OUTPUT AC OUTPUT Power Fault Remote FRONT PANEL The front panel view shows the inverters ON - OFF Switch, AC Output Receptacle, LED Indicator Light, Vent Outlet, Remote Control port or USB:...
Pure Sine Wave Inverter | SI-1500/2000 82270/82271 REAR PANEL BATTERY BATTERY The rear panel view shows the inverters cooling fan, DC battery ter- minals, fuse. Temperature and load controlled cooling fan: Quiet, efficient fan prolongs equipment service life� Load > 20 % or inner temperature is more than 45 °C, the fan will start work�...
Pure Sine Wave Inverter | SI-1500/2000 82270/82271 HOW TO USE INVERTER Load consideration When an appliance with motor starts, it requires a momentary surge of power� This surge of power is the »start load« or »peak load«� Once started, the appliance require less power to continue to operate� This is known as the »continuous load«�...
Pure Sine Wave Inverter | SI-1500/2000 82270/82271 PLACEMENT OF INVERTER The location where to install inverter must be: Dry: Do not allow water to drip or splash onto it� Cool: Ambient air temperature should be between 0 °C and 40 °C - ideally between 15 °C and 25 °C�...
Pure Sine Wave Inverter | SI-1500/2000 82270/82271 IMPORTANT SAFETY INSTRUCTIONS INCORRECT INSTALLATION AND MISUSE OF THE INVERTER MAY RESULT IN DANGER TO THE USER OR HAZARDOUS CONDITIONS. 1� Do not attempt to connect the any other power source, including any AC power source�...
Pure Sine Wave Inverter | SI-1500/2000 82270/82271 PROTECTION FEATURE Inverter is equipped with numerous protection features to ensure safe operations� Input Low Voltage Protection When battery voltage is below 10�5 ± 0�5 V, Buzzer sound 2 times, which indicates DC power supply voltage is descending and batteries need to recharge�...
Pure Sine Wave Inverter | SI-1500/2000 82270/82271 REMOTE CONTROL SWITCH Power ON - OFF Switch: Power ON - OFF switch is to turn the inverter on or off� Battery Capacity/Load Voltage indicator Load: Show the approximate connected equipment load level� 5 Levels: 20% ,40%, 60%, 80%, 100%�...
Reimo Reisemobil-Center GmbH, Boschring 10, 63329 Egelsbach (nachfolgend „Reimo“ oder „Wir“) räumt Ihnen zusätzlich zu den gesetzlichen Mängelrechten auf die unter den Reimo-Eigenmarken „CARBEST“, „REIMO TENT“, „Camp4“, „MC CAMPING“ und „HOLIDAY TRAVEL“ vertriebenen Produkte eine Garantie von 3 Jahren ein�...
Reimo Reisemobil-Center GmbH, Boschring 10, D-63329 Egelsbach (hereinafter referred to as “Reimo” or “we”), provides a three-year warranty on the products sold under its own “CARBEST”, “REIMO TENT”, “CAMP4”, “MC CAMPING” and “HOLIDAY TRAVEL” brands in addition to the statutory rights related to defects�...
