TRENDnet TU-S9E User Manual

TRENDnet TU-S9E User Manual

1-port serial to ip ethernet converter
Hide thumbs Also See for TU-S9E:
Table of Contents

Advertisement

Quick Links

Download this manual
TU‐S9















User's Guide
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TU-S9E and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for TRENDnet TU-S9E

Summary of Contents for TRENDnet TU-S9E

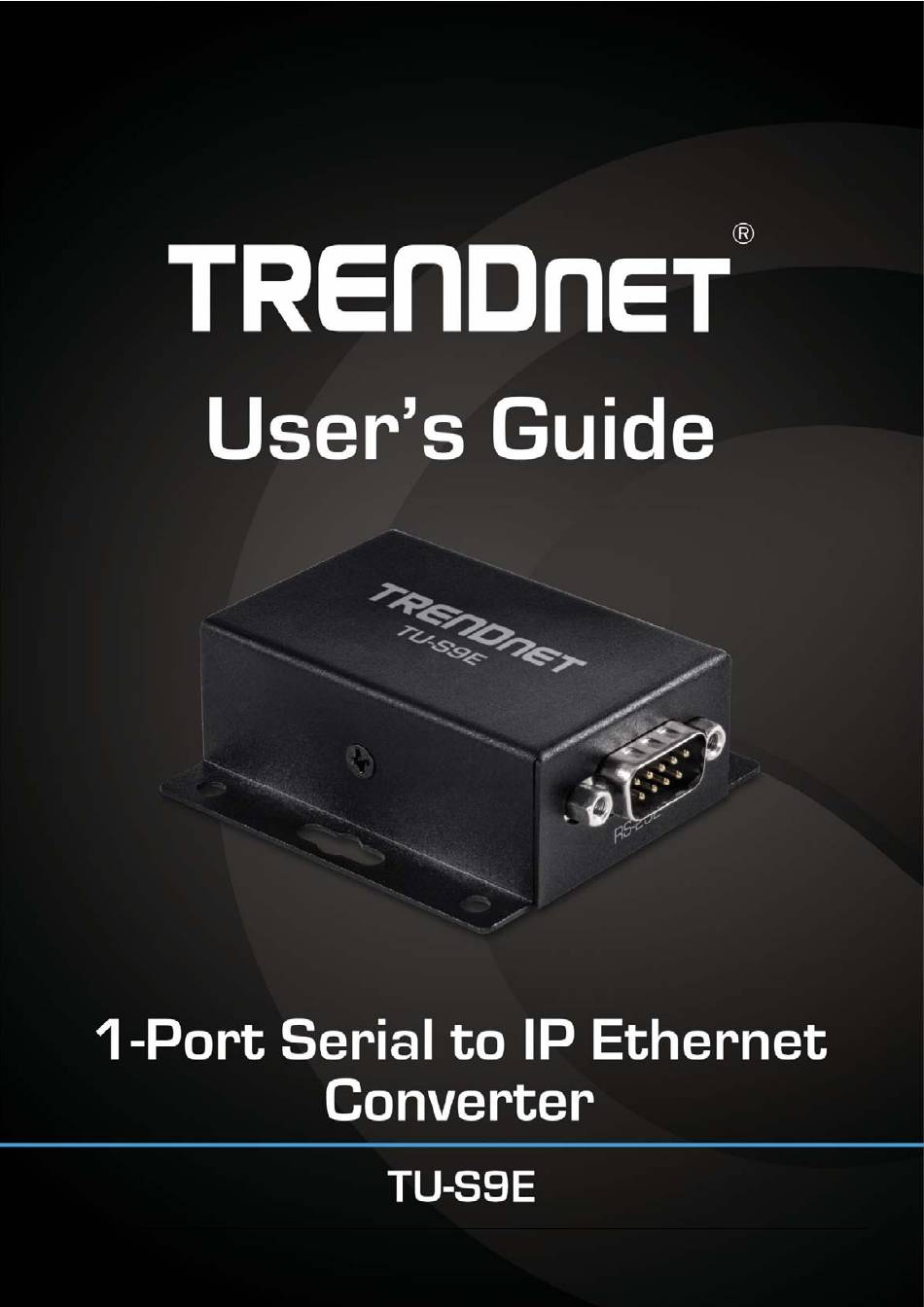

  • Page 1 TU‐S9                               User’s Guide   ...

  • Page 2: Table Of Contents

    TU‐S9     Content    1  Overview........................3  2  Features........................3  3  Usage........................3  3.1 Product Interface and Pinout  ............3  3.2 Software ...

  • Page 3: 1 Overview

    TU‐S9     1 Overview  Easily connect TU‐S9E devices using the 9 pin interface to your network which can be conveniently placed  next  to  your  serial  equipment.    This  device  server  supports  maximum  921.6Kbps  for  the  RS232  serial  interface.  Provided  for  remote  control,  monitoring  and  data  communication.  It  is  ideal  for  POS,  factory  automation and building automation field.    2 Features   Remotely connect and configure your serial device over the network ...

  • Page 4: Software

    TU‐S9     3.2 Software  The AXR2E Configuration Utility is a Windows program. It consists of necessary tools that you can  use to help manage your TU‐S9E application products.    The AXR2E Configuration Utility contains the following tools:    Device Management tool: enable you to remotely manage  device servers.  TU‐S9E    Virtual Serial Port tool: enable you to manage virtual serial ports on the host PC.    Device Monitor tool: enable you to monitor the status of  device servers.  TU‐S9E      DHCP  Server  tool:  enable  a  device  server  to  get  a  dynamic  IP  address  when  TU‐S9E  operating at the DHCP‐enabled mode.    TFTP  Server  tool:  enable  a  device ...
  • Page 5 TU‐S9     3.2.1 Install AXR2E Configuration Utility    Step 1: On the 32‐bit Windows environment, run AXR2E_x86.exe, and then the main window will  appear as the following figure. (Note: on a 64‐bit Windows environment, you should run  AXR2E_x64.exe).  Step 2: If there are more than one network interface (multiple IP addresses), AXR2E configuration  utility will pop up a dialog as below and request you to choose one IP address to be used  for management.                                User’s Guide   ...

  • Page 6: Software Interface

    TU‐S9     3.2.2 Software Interface      The  main  window  divides  the  display  into  three  functional  areas:  Menu  Window,  Function Window and System Log Window.    Menu Window: displays supported tools and existed VSP Ports list.    Function Window: displays supported functions of a selected tool.    System  Log  Window:  mainly  displays  system  log  messages.  It  is  also  as  the  function  window  of  COM  Port  Terminal  tool  and  as  the  internal  web  browser  of  Device  Management tool. ...

  • Page 7: Device Management

    TU‐S9     3.3 Device Management    The main window provides eight functions,    System Setting: configures the Search, Restore, Reboot period.  Search: searches available device servers on the LAN.  IP Search: searches the device server with specified IP address.  Device Setup: configures the settings of a selected device server.  Web  Browser:  configures  the  settings  of  a  selected  device server  via  web  browser.  Restore: restores the selected device server back to factory default settings.  Reboot: restarts the selected device server.  Firmware Upgrade: upgrades the firmware code of the selected device server.  The main window supports two parameters that you can configure:      Parameter  Description  Use External Browser  Enable / disable using the external browser to access the device server’s web pages  Search After Application Start Enable  /  disable  executing  the  search  operation automatically after application start ...
  • Page 8 TU‐S9     After executing the [Search] function, if any device servers are found, they will be  added in the Devices List and the following information is displayed:    Category  Description NO  Device server index in the list Device Name  Device server name, 16 bytes maximum string MAC Address  Device server MAC address DHCP  Enable or disable - If DHCP is enabled, dynamic IP is acquired from the DHCP server, IP  - Or, static IP is assigned as dynamic IP.  - Server mode: data packet listening port Port  - Client mode: destination port  Mode  Client or Server - Idle: the device server has no TCP or UDP connection.  Status  - Connected: the device server has a TCP or UDP connection.  If a device server shows “Connected” status, it indicates that data transmission task is in  progress.  To  avoid  any  unexpected  interrupts  during  data  transmission,  the  Device  Management ...

  • Page 9: System Settings

    TU‐S9     3.3.1 System Setting    When click the [System Setting] button, the Setting dialog will appear,    The Setting dialog provides two functions,    OK: enables the new period setting.  Cancel: cancels the new period setting.    The Setting dialog provides following parameters,      Parameter  Description Search period (100ms)  Set the search timeout period Reset period (100ms)  Set the reset timeout period Reboot period (sec / unit) Set the reboot timeout period             User’s Guide   ...

  • Page 10: Search

    TU‐S9     3.3.2 Search      When click the [Search] button, the Devices Searching dialog will appear,    The Devices Searching dialog provides two functions,    Search: starts the search operation  Cancel: cancels the search operation.    The Devices Searching dialog provides following parameters,  Parameter  Description Multicast  Search via UDP multicast packet IP  Multicast IP address TTL  Time to live Loopback Enable/Disable loopback of outgoing multicast packets  Broadcast  Search via UDP broadcast packet IP  Broadcast IP address         User’s Guide   ...
  • Page 11 TU‐S9       Note: The default Multicast IP address is 225.1.2.3 in the RS‐232 to Ethernet Converter  demo firmware.  Step 1: In Menu Window, select Device Management tool.      Step 2: Click the [Search] button to search available device servers on the LAN. Below figure shows  an example that one device server is found.    Step 3: The found device servers will be showed in Devices List. On the list you can acquire  the device server’s settings including connection type, IP address, and port number,  and so on.        User’s Guide   ...

  • Page 12: Ip Search

    TU‐S9     3.3.3 IP Search    When click the [IP Search] button on main window, the IP Search dialog will appear  The IP Search dialog provides two functions,  Search: starts the search operation  Cancel: cancels the search operation.  The IP Search dialog provides following parameters,  Parameter  Description IP  The device server’s IP address   3.3.4 Device Setup    When click the [Device Setup] button on main window, the Device Setup dialog  will appear,    User’s Guide   ...

  • Page 13: Network Setting

    TU‐S9     The Device Setup dialog provides three functions,  （1） Save: saves the settings to a file.  （2） Load: reads a set of settings from a file.  （3） Submit: submits new settings.  The Device Setup dialog consists of two tabs: [Network Setting] and [Serial  Port Setting].    3.3.4.1 Network Setting    The [Network Setting] tab provides following parameters,    Parameter  Description Device Name  Device identification string MAC Address  Multicast IP address DHCP  Enable / disable DHCP client function  Server  Enable Server mode Listening IP  Search via UDP broadcast packet Data Listening Port  Server data packet listening port Client  Enable Client mode Destination IP  Remote host IP address Destination Port  Remote host listening port TCP  Transmit serial data via TCP packet  UDP ...

  • Page 14: Serial Port Setting

    TU‐S9     Enable  Enable / disable accessible IP addresses    IP 1  Accessible IP address 1   IP 2  Accessible IP address 2   IP 3  Accessible IP address 3   IP 4  Accessible IP address 4 SMTP Configuration Parameters   Domain Name  The SMTP client’s domain name.   From Address  The sender’s IP address.   To Address 1  The 1st recipient’s IP address To Address 2  The 2nd recipient’s IP address   To Address 3  The 3rd recipient’s IP address   IP Change  Enable / disable the IP Change event.    Password Change  Enable / disable the Password Change event.    Authentication Fail  Enable / disable the Authentication Fail event. ...

  • Page 15: Web Browser

    TU‐S9     3.3.5 Web Browser    There are two methods to open the web page of a device server.    Method 1: On either the AXR2E Configuration Utility, you can select the target device server  and then click the [Web Browser] button.    The tool will open a browser and connect automatically to the web server of the  target device server, the Login web page will appear.    Method 2: You can manually open a web browser  and connect to  http:://xxx.xxx.xxx.xxx  (e.g. http://192.168.0.3), the Login web page will appear.    You must enter username and password first and then click the [Login] button. The default  username is “admin” and default password is “admin”. The HTTP server will redirect to the  Basic web page if the authentication completed successfully.              User’s Guide   ...
  • Page 16 TU‐S9     3.3.5.1 Basic      In this web page, the Client Destination Host Name/IP field can accept either host name or IP  address format; for example, you can enter “asix.com.tw” or “10.1.4.100” in this field.    This page supports four button commands:    Apply: submits this page’s settings to the device server.  Cancel: cancels the changed settings on this page.  Restore  default:  restores  the  selected  device  server  back  to  factory  default  settings.  User’s Guide   ...
  • Page 17 TU‐S9     Reboot: restarts the selected device server.      When click the [Restore default] button, a warning dialog will appear. You can press the [OK]  button to continue the operation, or press the [Cancel] button to cancel the operation.    When click the [Apply] or [Reboot] button, the confirmation window will appear. You can click  the  [OK]  button  to  continue  the  operation,  or  click  the  [Cancel]  button  to  cancel  the  operation.  3.3.5.2 Advance      In this page, the E‐mail Server Address/IP field can accept host name or IP address format,  for example, you can enter “asix.com.tw” or “10.1.4.100” in this field.    User’s Guide   ...
  • Page 18 TU‐S9     There is a [FirmwareUpgrade] button in this page, it is used to upgrade the firmware of a  target device, you need to make sure to enter correct TFTP Server IP and the firmware file  name for upgrade before click this button.    When click the [Apply] or [FirmwareUpgrade] button, the confirmation window will appear.  You can press the [OK] button to continue the operation, or press the [Cancel] button to  cancel the operation.    3.3.5.3 Security  In this page, the Accessible IP Setting group must be careful in using. You need to make sure  to enter correct accessible IP address(s) after enable this function; the new configuration will  take effect after the device server reboot.  When click the [Apply] button, the confirmation window will appear. You can press the [OK]  button to continue the operation, or press the [Cancel] button to cancel the operation.=  When  click  the  Logout  link  at  the  top  right  side  of  the  page,  the  system  will  logout  and  redirect to the authentication page.  User’s Guide   ...

  • Page 19: Firmware Upgrade

    TU‐S9     3.3.6 Firmware Upgrade Dialog    Select the   target board from the Devices List in the Function  AX110xx RS‐232 Window of Device Management tool.  (2) Click the [Firmware Upgrade] button to pop up the Firmware Upgrade dialog.  (3) Input a correct   firmware file.  AX110xx RS‐232 (4) Click the [Upgrade Firmware] button to start upgrading the new    AX110xx RS‐232 firmware code.          User’s Guide   ...

  • Page 20: Virtual Serial Port

    TU‐S9     3.4 Virtual Serial Port      Step 1: In Menu Window, select Virtual Serial Port      Step 2: Click the [Add] button to add a virtual serial port. The COM Port Configuration dialog  will appear.    Step 3: On the COM Port Configuration dialog, select an unused port number to be assigned to the  virtual serial port. Then click the [OK] button to complete the add operation    Step 4: Click the [Setting] button to configure settings of the connection type, IP address, and  listening  port  according  to  configuration  of  the  targeted  device.  Here  assumes  the  settings are as follows:  Parameter  Setting Connection Protocol  Remote Host IP  10.1.2.22 Remote Host Port  5000 User’s Guide   ...
  • Page 21 TU‐S9     Enable Flow Control Packet Disabled Connect at Windows Start Disabled Mode  Client Step 5: Click the [OK] button to complete the setting operation.      User’s Guide   ...
  • Page 22 TU‐S9     Step 6: Click the [Connect] button to make a TCP connection with the remote device server.  You  will  see  the  update  of  the  virtual  serial  port’s  status  in  both  the  Function  Window and the Menu Window.                      Note: When you click the [Add] button to add a Virtual Serial Port, if a warning message appears as in  below figure, you need to enable the administrator authority. Below shows how:  Select the AXR2E_x86.exe or AXR2E_x64 icon on your desktop.  Right‐click on the file and select Properties.  Check the “Run this program as an administrator” checkbox from Compatibility page.             ...

  • Page 23: Device Monitor

    TU‐S9     3.5 Device Monitor  The main window of Device Monitor tool is shown below.    (1)  Start:  starts / stops to  monitor  the selected  device server(s).  Before start  the    monitor  function,  you  need  to  select  at  least  one  device  server  from  the  Devices  List  in  the  Function Window of Device Management tool.    The main window supports one parameter that you can configure:      Parameter       Description Monitor Time Interval ...
  • Page 24 TU‐S9     (1)  Start:  starts / stops to  monitor  the selected  device server(s).  Before start  the    monitor  function,  you  need  to  select  at  least  one  device  server  from  the  Devices  List  in  the  Function Window of Device Management tool.    The main window supports one parameter that you can configure:      Parameter       Description Monitor Time Interval  Set the monitor frequency.  ...

  • Page 25: Dhcp Server

    TU‐S9     3.6 DHCP Server  The main window provides three functions,  Start: starts / stops the DHCP server function.  Delete: deletes a MAC to IP address mapping record.  Delete All: delete all MAC to IP address mapping records.    Parameter       Description Start IP Address  The first available IP address for clients End IP Address  The end available IP address for clients Gateway (Router)  The network gateway’s IP address Subnet Mask  The subnet mask Domain Name Server  The domain name server’s IP address Server IP Address  The TFTP server’s IP address Boot File  The boot file name on the TFTP server   Start: starts / stops the TFTP server function.  Folder Browser: opens a folder browse dialog for file path setting.        Parameter       Description File Path  The file path for TFTP file read requests  ...
  • Page 26 TU‐S9     3.7 TFTP Server          User’s Guide   ...

  • Page 27: Com Port Terminal

    TU‐S9     3.8 COM Port Terminal    This section describes the detailed functions of COM Port Terminal tool. This tool supports two  terminals. Each terminal supports a simple test function to ease you to develop and test TU‐ S9E solution for your target application.  The main window of COM Port Terminal tool is shown below.    The  main  window  contains  two  terminals.  Each  terminal  provides  below  the  same  four  functions,  Open: opens the selected COM port.  Close: closes the selected COM port.  Clear: clears the console data.  Purge: clears the data stored in COM port buffer.  Each terminal supports six general COM port parameters that you can configure:    Parameter    Description Port  COM Port number Baud Rate Baud rate Data Bits  Data bits Parity Check  Parity check type Stop Bits ...
  • Page 28 TU‐S9     Each terminal supports four additional parameters for test function that you can configure:      Parameter    Description Auto Test  Enable / disable sending test data Echo  Enable / disable echoing back received test data  TX Interval (ms)  The time interval to send out a test data  TX Data Length  The test data’s length   Note: The following example operation assumes the AX110xx device server’s UART2 port is  connected  to  the  COM7  port  on  PC1.  And  this  device  server  has  established  a  TCP  connection with the Virtual Serial Port COM1 on PC1.  Step 1: In Menu Window, select COM Port Terminal tool. You will see the System Log Window  being switched to the Function Window of COM Port Terminal tool.       ...
  • Page 29 TU‐S9     Step 2: Use COM Terminal 1 to open the COM1 and use COM Terminal 2 to open COM7.  Here assumes the AX110xx device server’s serial port settings are 115200 baud  rate, 8 data bits, no parity check, 1 stop bit and no flow control.    Step 3: Input some text data (e.g., “11111”) in the console of COM Terminal 1, and then you  should see the data appear in the console of COM Terminal 2.    Step 4: Input some text data (e.g., “22222”) in the console of COM Terminal 2, and then you  should see the data appear in the console of COM Terminal 1.            User’s Guide   ...
  • Page 30 TU‐S9     Step 5: Click the [Close] buttons of COM Terminal 1 and COM Terminal 2 to close COM1 and  COM7 ports    Step 6: In Menu Window, select Virtual Serial Port tool. Select the virtual serial port COM1  from  the  Virtual  Serial  Ports  List  and  then  click  the  [Close]  button  to  close  the  connection between the virtual serial port driver and the AX110xx device server.    Step 7: Click the [Remove] button to remove the virtual serial port driver from PC1.            User’s Guide   ...

  • Page 31: Tcp Test Tool

    TU‐S9     4. TCP Test Tool      （1）  Double‐click TCP Test Tool_2.3 to install.    （2）  If the following problems occur during the installation process, we need to set up the program  and reinstall it again.    （3）  Right‐click the TCP Test Tool_2.3 program, and then click to enter the property interface.      （4）  Click compatibility, check Windows 7 running program in compatible mode, check    running program as administrator, click OK after setting, and then reinstall the program.  User’s Guide   ...

  • Page 32: Configuration

    TU‐S9                                                                                    ...
  • Page 33 TU‐S9       2. The HOST/LOCAL COMMUNICATIONS section  This ‘section’ is the TCP SESSION INITIATOR (receiver) tool.  It is used for answering TCP sessions from a remote device on a user definable TCP port    TCP Test Tool view broken down into      (2) sections    Remote Communications (Transmit)                          Host/Local Communications (Receive)       This part is for receiving sessions on any desired TCP port.  This part is for initiating data streams to a remote IP and  Data is displayed in ASCII or HEX formats. You can log and  TCP port. You can initiate it using an IP or a hostname.  edit the data adding Date and/or Time stamps if needed.  Data can be in ASCII or HEX format.        User’s Guide ...

  • Page 34: Tcp Client Communications

    TU‐S9     4.2 TCP Client Communications (Initiator)  Initiating data sessions to a remote location and TCP port is easy.    Enter the Remote IP or HOSTNAME and the desired destination TCP port. Since this is  where you want the data to be sent, it assumes that there must be something listening  for the packet at that location. The default is ‘localhost’ meaning it will send data to  itself.    Enter the Data to be sent. Type into the box or paste text from another application.    Select the required data format and framing type. Most text will be ASCII. Most machine  or coded data will be in HEX format. Add Line Feeds and/or Carriage Returns as  n eeded.    Hit the Connect button to start the session. To send a single packet, hit the Send  b utton.  If you want to send the packet on a recurring basis, select Auto Send and enter the time  interval. The application will send the data stream every x seconds until you stop the  software or de‐select the Auto Send button. (Default is every 1 second).    Data will be displayed in the Sent Data Log. You can change the display format to  e ither  ASCII or HEX, as well as choose to append a Time and/or Date to each data stream.    Data totals in bytes are displayed in the bottom status tray.              User’s Guide   ...

  • Page 35: Tcp Server Communications

    TU‐S9         4.3 TCP Server Communications (Receiver)  Receiving data on a TCP port is just as easy.    Enter the TCP ‘listening’ port on which you intend to be receiving data and select Bind  To stop listening for data on that port, or to release the port for another application,  simply change the port number and select the Bind button again, or exit the software  application completely. (There is no ‘Un‐Bind’ control button).    Enter the Data to be sent back to the TCP session originator (client), select the  r equired  data format (ASCII or HEX) and add Line Feeds and/or Carriage Returns as needed.    To send data back to the TCP originator, just hit the Send button. If you want to send  the  packet  on  a  recurring  basis,  select  Auto  Send  and  enter  the  time  interval.  The  application will send the data stream every x seconds until you stop the software or de‐  select the Auto Send button. (Default is every 1 second).  User’s Guide   ...

  • Page 36: Restore Factory Settings

    TU‐S9       Data will be displayed in the Sent Data Log. You can change the display format to  e ither  ASCII or HEX, as well as choose to append a Time and/or Date to each data stream.    Data totals in bytes are displayed in the bottom status tray.      5. Restore factory settings  Hold the restore switch for 7‐10 seconds, do not loosen in the middle. When two LED lights of the  product are  out at the same time, the yellow and green LED lights are turned on  again and work  normally, it can be determined that the factory settings are successfully restored. (Green LED lights  are always on and yellow LED lights are flashing when working normally)      User’s Guide   ...
  • Page 37 TU‐S9                 User’s Guide   ...
