Konig & Meyer 13493 Quick Start Manual

13493/13494
Stuhlbeinverlängerung
BESTIMMUNGSGEMÄSSER GEBRAUCH
Zur Erhöhung der Sitzfläche der Stühle 13420 und 13430
MERKMALE & FÄHIGKEITEN
- 2 Sets aus jeweils 4 Stuhlbeinverlängerungen
- Die zusätzliche Höhe beträgt 40 mm (13493) oder 80 mm (13494)
- Mit Klemmschraube zur spielfreien Fixierung
- Ausgestattet mit hochwertigen TPE-Parkettschonern
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und
beachten Sie sorgfältig diese Anleitung. Sie informiert Sie über alle wich tigen Schritte
bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch
aufzubewahren.
SICHERHEITSHINWEISE
- Vor und nach Benutzung des Stuhlbeinverlängerungen
- Sichtprüfung vornehmen. Insbesondere zu achten ist auf
- Vollständigkeit, Gängigkeit und mögliche Schäden.
- Das gilt ebenso für den betreffenden Orchesterstuhl.
- Ein beschädigtes Produkt darf zunächst nicht weiter ein-
- gesetzt werden bzw. erst nach qualifizierter Prüfung und
- Wiederinstandsetzung.
- Nur auf geeigneten, d.h. ebenen und tragfähigen Unter-
- gründen verwenden
- Pflegliche und sorgsame Behandlung erhält die Funktion,
- die Langlebigkeit und dient nicht zuletzt der Sicherheit von
- Stuhl und Nutzer/in.
- Es dürfen maximal 5 Orchesterstühle gestapelt werden,
- gemäß den Vorgaben für sicheres Stapeln. Darüber hinaus-
- gehendes Stapeln führt zu Instabilität und Überlastung und
- stellt ggf. eine Gefährdung dar.
BEDIENUNGSANLEITUNG

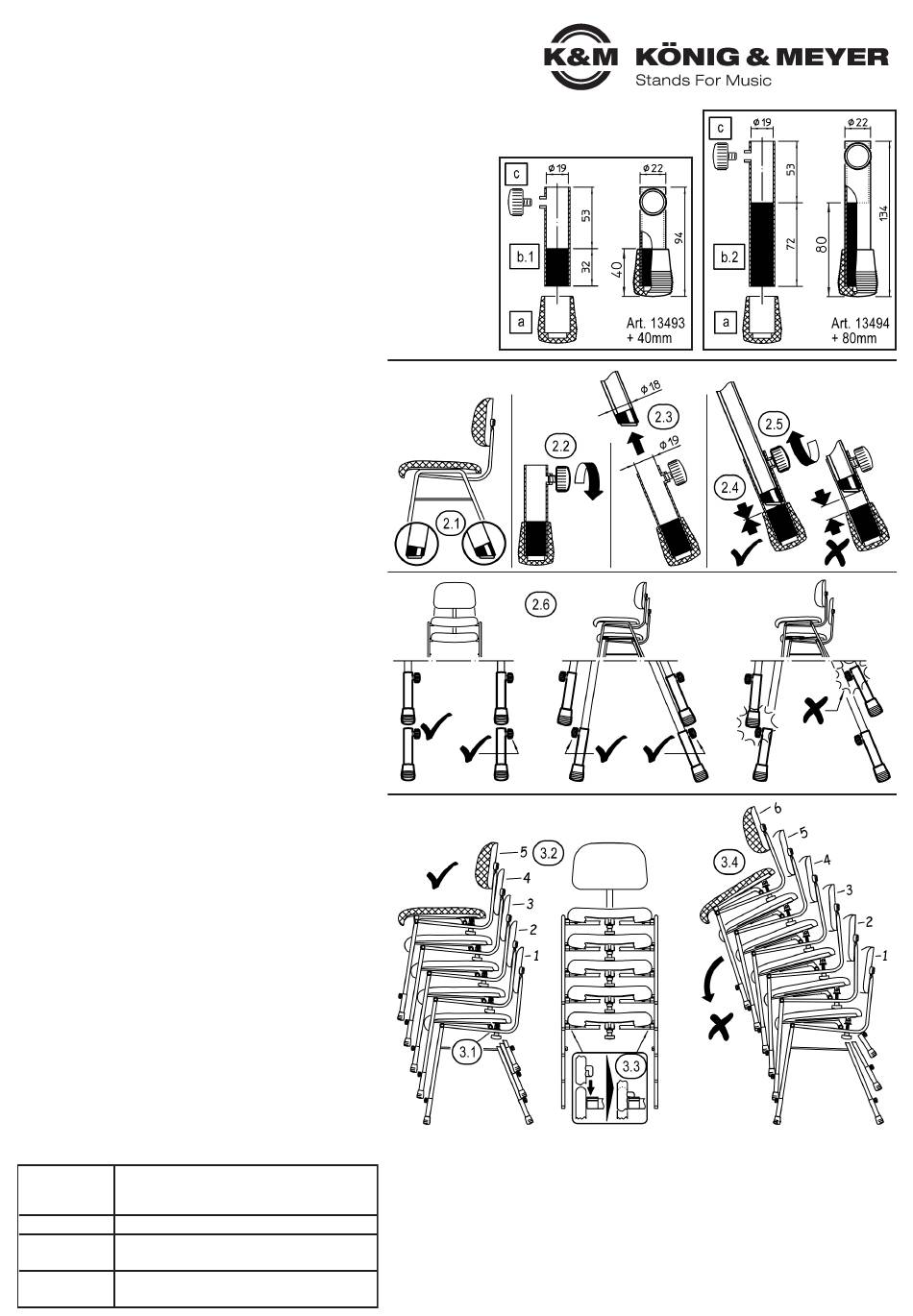

1. BESTANDTEILE
Bitte Sichtprüfung vornehmen, ob alle Teile
vollständig - und soweit erkennbar - in Ordnung sind.
Je 4x:
a Parkettschoner ø 22/34 mm
b.1 40 mm-Verlängerung (Art. 13493)
b.2 80 mm-Verlängerung (Art. 13494)
c Rändelschraube M6 x 7,5 mm
2. MONTAGE
2.1 Die Boden-Gleiter verbleiben an den Stuhlbeinen
2.2 Rändelschraube zurückdrehen bis die Gewinde nicht
2.2 mehr in die Rohrhülsen hineinragen
2.3 Verlängerung auf die Stuhlbeine schieben...
2.4 ...bis zum Anschlag
2.5 Rändelschraube wieder festziehen
2.6 HINWEIS:
Rändelgriff so positionierende, dass sie beim Stapeln der
Stühle nicht im Wege sind.
3. STÜHLE STAPELN - bis zu 5 Stühle
Dieser Abschnitt gilt für die K&M-Modelle 13420/30/35.
Auch nach der Montage der Verlängerungen gelten
nach wie vor die Regeln beim Stapeln der Stühle.
HINWEIS:
3.1 Vor dem Stapeln muss die hintere Sitzfläche der Stühle
3.1 vollständig abgesenkt sein. Dazu Griff bis zum Anschlag
3.1 nach rechts drehen.
3.2 Es dürfen maximal 5 Stühle gestapelt werden.
3.3 Die seitlichen Stangen an den Fußrohren sind auf den
3.3 Kunststoffringen der Querrohre abzulegen.
3.4 VORSICHT!
3.4 Bei falsch gestapelten Stühlen (-mehr als 5 Stück, -Sitz
3.4 nicht abgesenkt) besteht KIPPGEFAHR.
3.4 Gegenmaßnahmen siehe 3.1 bis 3.3
TECHNISCHE DATEN / SPEZIFIKATION
Rohre: Stahl, gepulvert, schwarz
Material Parkettschoner: TPE
Klemmschraube: Stahl verzinkt; PA
Traglast 1 Person, 100 kg (statische Last)
13493: 94 mm (+ 40 mm)
Abmessungen
13494: 134 mm (+ 80 mm)
13493: 0,64 kg (4 x 0,16 kg)
Gewicht
13494: 1,2 kg (4 x 0,3 kg)
1. BESTANDTEILE,
1. ABMESSUNGEN
2. MONTAGE
Rändelgriffe
zur Seite
OK
3. STÜHLE STAPELN
FEHLERSUCHE (F) & BESEITIGUNG (B)
F: Orchesterstuhl kippelt:
F: B: Untergrund auf Eignung prüfen
F: B: Verlängerungen bis zum Anschlag einschieben und Position durch Anziehen der
F: B: Schraube sichern
F: B: Orchesterstuhl in Ordnung?
13493-000-55 / 13494-000-55 Rev.04 / Rev.03 03-80-618-00 7/24
Rändelgriffe
nach aussen
OK
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
Rändelgriffe
nach innen
NICHT OK
