EUCHNER CET Series Additional Information

Zusatzinformation für CET mit Sperreinsatz
Additional Information for CET with Lockout Bar
Gültigkeit
Das Dokument beschreibt eine Erweiterung des
Standardprodukts. Es bildet zusammen mit der
Sicherheitsinformation, Betriebsanleitung und Kon‑
formitätserklärung die vollständige Benutzerinfor‑
mation für das Gerät. Die Gesamtdokumentation ist
verfügbar unter der Bestellnummer der Produkts auf
www.euchner.de Bitte beachten Sie, dass Sie die für
Ihre Produktversion gültigen Dokumente verwenden.
Funktion
Mit dem Sperreinsatz kann verhindert werden, dass
z. B. Wartungspersonal versehentlich im Gefahrenbe‑
reich eingeschlossen wird.
In Sperrstellung verhindert der Sperreinsatz das
Aktivieren der Zuhaltung. Der Sperreinsatz kann in
Sperrstellung durch bis zu 3 Schlösser (Bügeldurch‑
messer zwischen 5 und 9 mm) gesichert werden.
Wichtig!
Der Sperreinsatz stellt keine Sicherheitsfunktion
f
dar.
Die einwandfreie Funktion ist in regelmäßigen
f
Abständen zu überprüfen.
Der Sperreinsatz CET (inkl. Gehäusedeckel)
f
darf am Sicherheitsschalter nicht entfernt oder
ausgetauscht werden.
Sperreinsatz verwenden
Vor dem Betreten des Gefahrenbereichs:
1. Zuhaltung deaktivieren
2. Schutzeinrichtung öffnen
3. Knopf drücken, Sperreinsatz in Sperrstellung
bringen (Bild 1 und 2) mit Schloss sichern
(Bild 3).
Die Zuhaltung kann nicht aktiviert werden und die
¨
Maschine darf sich nicht starten lassen.
Wichtig!
Testen Sie dies vor Betreten des Gefahrenbereichs!
Sperreinsatz zurückstellen
1. Ggf. Schutzeinrichtung öffnen.
2. Schloss entfernen.
3. Sperreinsatz in Grundstellung bringen (Bild 1).

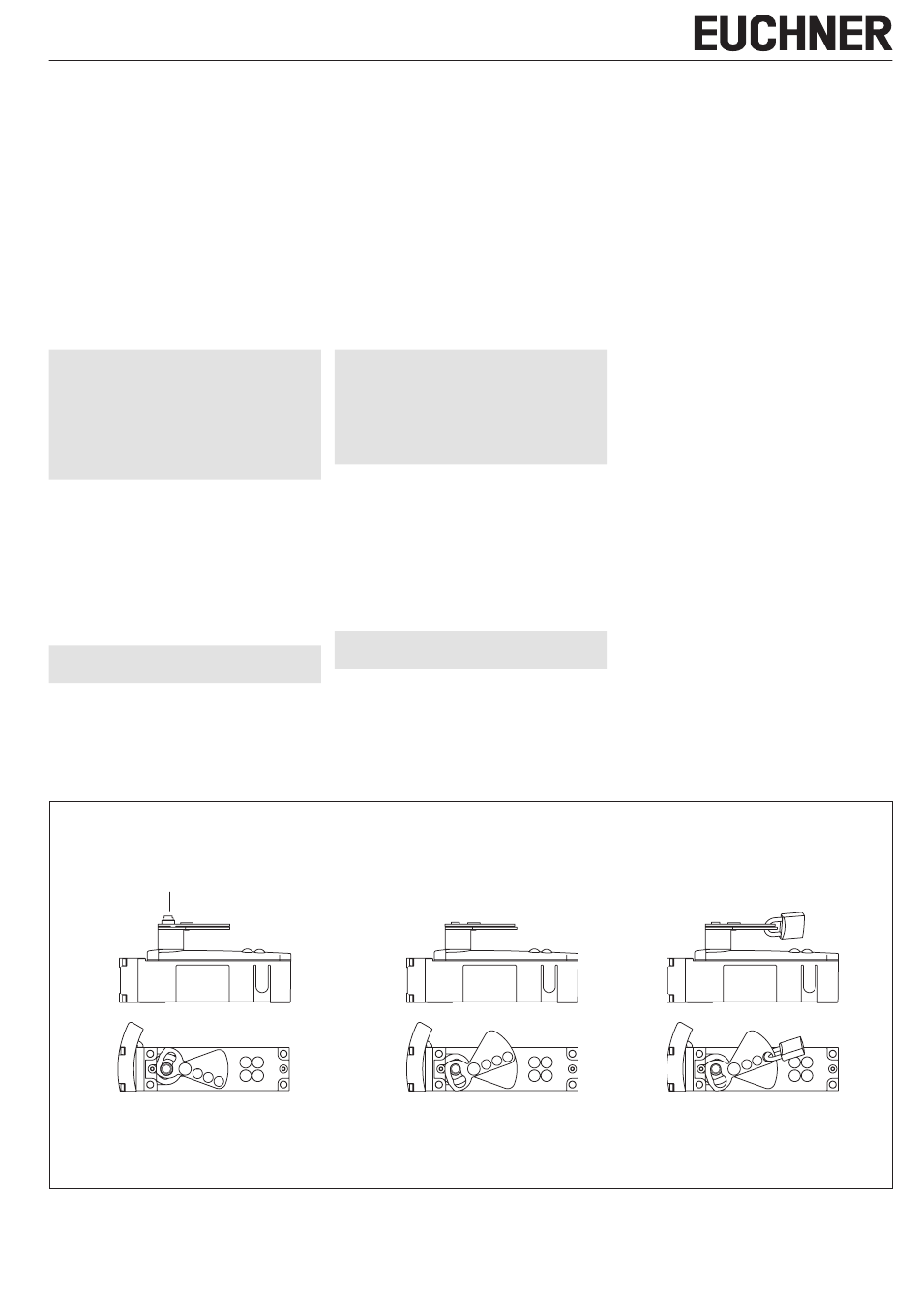

Sperrfunktion nicht aktiv /
Locking function not active
Druckknopf / Pushbutton
Bild / Fig. 1
Scope
The document describes an expansion of the standard
product. This document, the safety information, the
operating instructions and the declaration of conformi-
ty form the complete user information for the device.
The overall documentation is available under the order
number for the product at www.euchner.com. Make
sure to use the documents valid for your product
version.
Function
The lockout bar can be used to prevent maintenance
personnel from being unintentionally locked in the
danger area, for example.
In locked position, the lockout bar prevents activation
of guard locking. The lockout bar can be secured in
locked position with up to three padlocks (shackle
diameter between 5 and 9 mm).
Important!
The lockout bar is not a safety function.
f
The correct function must be checked at regular
f
intervals.
The lockout bar CET (including housing cover)
f
must not be removed from the safety switch or
replaced.
Using the lockout bar
Before entering the danger area:
1. Deactivate guard locking
2. Open the guard
3. Press the button, move the lockout bar to
locked position (Fig. 1 and 2) and secure with a
padlock (Fig. 3).
Guard locking cannot be activated, and it must
¨
not be possible to start the machine.
Important!
Test this aspect before entering the danger area!
Resetting the lockout bar
1. Open the guard if necessary.
2. Remove the padlock.
3. Move the lockout bar to basic position (Fig. 1).
Sperrfunktion aktiv /
Locking function active
Knopf drücken und Hebel ausrichten /
Push button and align lever
Bild / Fig. 2
1
Sperrfunktion aktiv und gesichert /
Locking function active and secured
Schloss einhängen / Fit padock
Bild / Fig. 3
