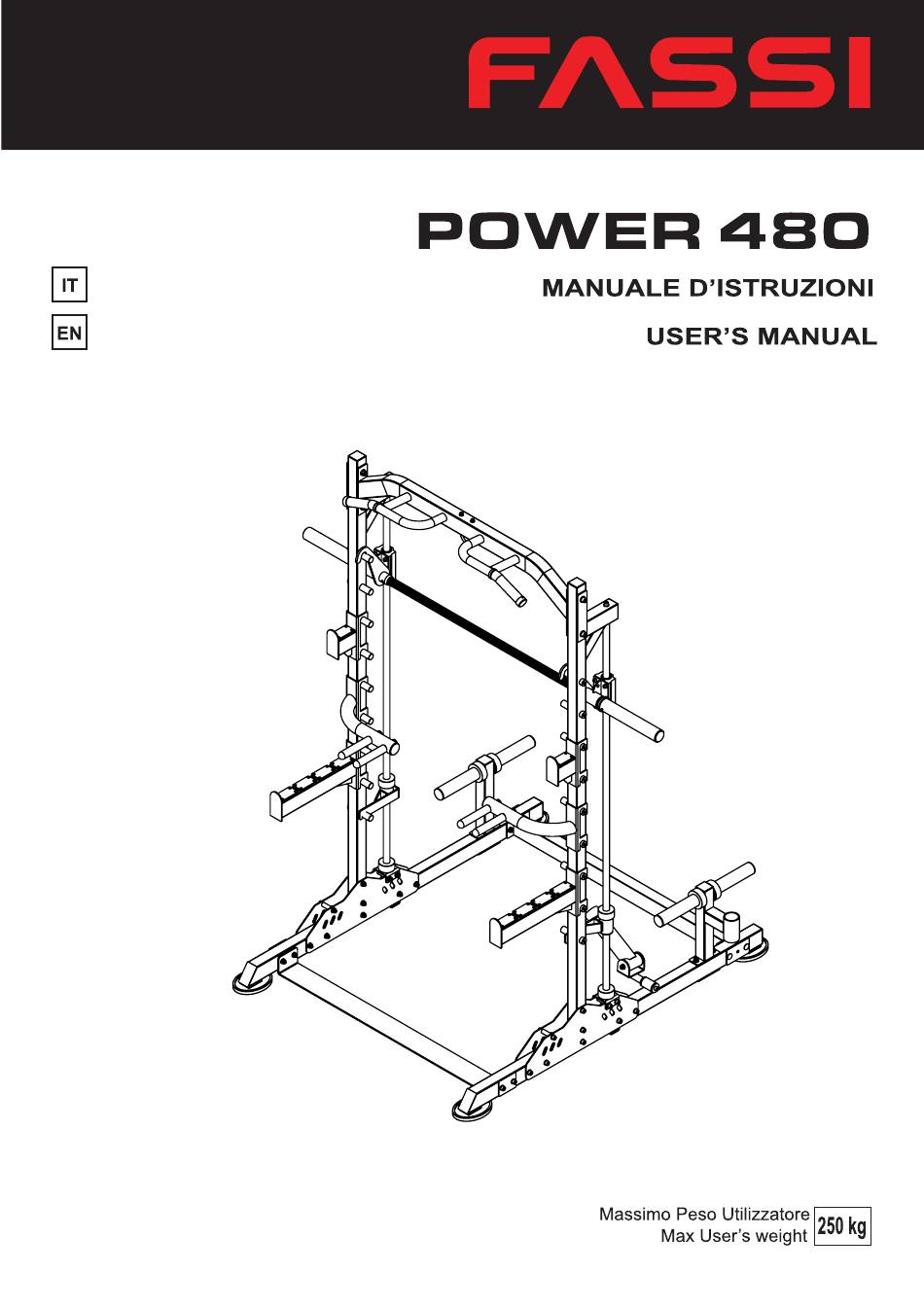

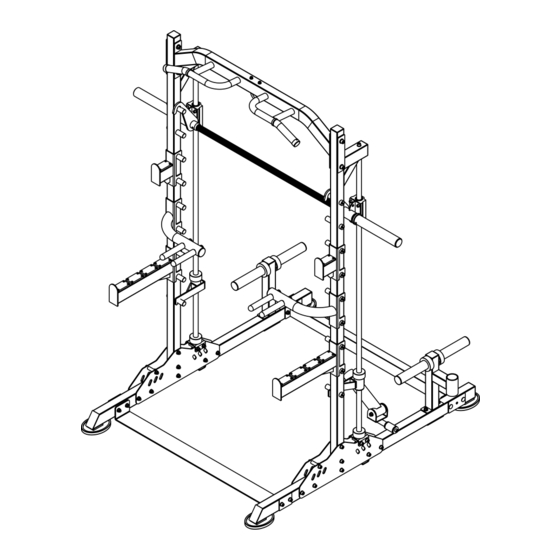

Fassi POWER 480 User Manual

Hide thumbs

Advertisement

Quick Links

Download this manual

Advertisement

loading
Need help?

Need help?

Do you have a question about the POWER 480 and is the answer not in the manual?

Questions and answers

Related Manuals for Fassi POWER 480

Summary of Contents for Fassi POWER 480

  • Page 2: Istruzioni Per L'uso

    ISTRUZIONI PER L’USO IMPORTANTI NOZIONI SULLA SICUREZZA Si prega di conservare correttamente questo manuale di istruzioni per riferimento futuro. Precauzioni: Sebbene l'attrezzatura per l'addestramento abbia preso in considerazione il più possibile le precauzioni di sicurezza durante il processo di progettazione e produzione, ci sono ancora alcune precauzioni di sicurezza che devono essere osservate durante l'operazione.
  • Page 3 ISTRUZIONI PER L’USO ESPLOSO...
  • Page 4 ISTRUZIONI PER L’USO ELENCO DELLE PARTI Nome e specificazione Nome e specificazione 1 Portatubi inferiore sinistro 37 Tappo tondo (φ 48） 2 Portatubi inferiore destro 38 guaina 3 Telaio di collegamento posteriore 39 Tappo tondo (φ 32） 4 Piastra di supporto di collegamento 40 Tampone di smorzamento 5 Telaio colonna sinistra 41 Boccola 1 ( φ...

  • Page 5: Istruzioni Di Montaggio

    ISTRUZIONI PER L’USO ISTRUZIONI DI MONTAGGIO PASSO 1 Estrarre la cremagliera inferiore sinistra (1), la rastrelliera inferiore destra (2), il telaio di collegamento posteriore (3) e la piastra di supporto di collegamento (4) e utilizzare 4 pezzi di testa a esagono incassato M10 * 75 (53), 4 pezzi di bulloni a collo quadrato M10 * 70 (54) e 12 pezzi di guarnizione piatta φ...
  • Page 6 ISTRUZIONI PER L’USO PASSO 3 Estrarre il supporto del bilanciere sinistro (8), il supporto del bilanciere destro (9) e il posizionamento del bilanciere da 4 pezzi rack per tubi (10) e utilizzare 4 bulloni a collo quadrato a testa cilindrica M10 * 90 (55) e 4 bulloni a collo piatto per guarnizioni φ...
  • Page 7 ISTRUZIONI PER L’USO PASSO 5 1. Estrarre 2 pezzi di asta di guida (28), 2 pezzi di sedile scorrevole (32), 4 pezzi di smorzamento (40), sicurezza sinistra gancio (13) e gancio di sicurezza destro (14), 2 pezzi di sede a U fissa inferiore (15), dado esagonale M16 (67), secondo lo schema con 4 pezzi testa a esagono incassato M10 * 85 (57), 8 pezzi φ10 Guarnizione piatta (68), 4 pezzi Dado di bloccaggio M10 (64), rispettivamente montare le aste di guida sinistra e destra sul collegamento piatto.
  • Page 8 ISTRUZIONI PER L’USO PASSO 6 Estrarre 8 pezzi di testa a esagono incassato M8 * 16 (59) e 8 pezzi di bulloni φ 8. La guarnizione piatta (70) e la barra del bilanciere (29) sono bloccate sulla sede scorrevole (32) secondo lo schema...
  • Page 9 ISTRUZIONI PER L’USO PASSO 7 Estrarre 2 pezzi di telaio del deflettore di sicurezza corto (21), 2 pezzi di plastica limite (72), 2 pezzi di telaio del deflettore di sicurezza lungo (24), il bracciolo a doppio palo sinistro (22) e il bracciolo a doppio palo destro (23) e installarli sul telaio della colonna sinistra (5) e sul telaio della colonna destra (6).
  • Page 10 OPERATING INSTRUCTIONS IMPORTANT SAFETY KNOWLEDGE Please keep this instruction manual properly for reference in the future. Precautions Although the training equipment has taken the safety precautions into consideration as much as possible during the design and manufacturing process, there are still some safety precautions which needs to be observed during the operation.

  • Page 11: Exploded View

    OPERATING INSTRUCTIONS EXPLODED VIEW...
  • Page 12 OPERATING INSTRUCTIONS PART LIST Name and specification Name and specification 1 Left bottom pipe rack 37 Round plug (with) φ 48 ） 2 Right bottom pipe rack 38 sheath 3 Rear connecting frame 39 Round plug (with) φ 32 ） 4 Connecting support plate 40 Damping pad 5 Left column frame...
  • Page 13 OPERATING INSTRUCTIONS ASSEMBLY INSTRUCTIONS STEP 1 Take out the left bottom pipe rack (1), the right bottom pipe rack (2), the rear connecting frame (3) and the connecting support plate (4), and use 4pcs of M10 * 75 Hexagon socket head (53), 4pcs of M10 * 70 square neck bolts (54) and 12pcs of flat gasket φ...
  • Page 14 OPERATING INSTRUCTIONS STEP 3 Take out the Left barbell holder (8), the Right barbell holder (9) and 4pcs Barbell placing pipe rack (10), and use 4pcs M10 * 90 pan head square neck bolts (55) and 4pcs Flat gasket φ 10 (68) and 4 pcs of M10 jam nuts (64), lock the Left barbell holder (8) and the Right barbell holder (9) on the Left bottom pipe rack (1) and the Right bottom pipe rack (2) respectively according to the diagram.
  • Page 15 OPERATING INSTRUCTIONS STEP 5 1. Take out 2pcs guide rod (28), 2PCS Sliding seat (32), 4PCS Damping pad (40), left safety hanger (13), and right safety hanger(14), 2pcs Lower fixed u-seat (15), M16 Hexagon nut (67), according to the diagram with 4pcs Hexagon socket head M10*85(57), 8PCS φ10 Flat gasket (68), 4pcs Jam nut M10 (64), respectively assemble the left and right guide rods on the connecting plate.
  • Page 16 OPERATING INSTRUCTIONS STEP 6 Take out 8 pcs of M8 * 16 Hexagon socket head (59) and 8 pcs of bolts φ 8. The Flat gasket (70) and the barbell bar (29) are locked on the sliding seat (32) according to the diagram...
  • Page 17 OPERATING INSTRUCTIONS STEP 7 Take out 2pcs Short safety baffle frame (21), 2pcs limit plastic (72), 2pcs Long safety baffle frame (24), Left double pole armrest (22) and Right double pole armrest (23), and install them on the left column frame (5) and right column frame (6).
