Summary of Contents for Audibax SPARK 650W

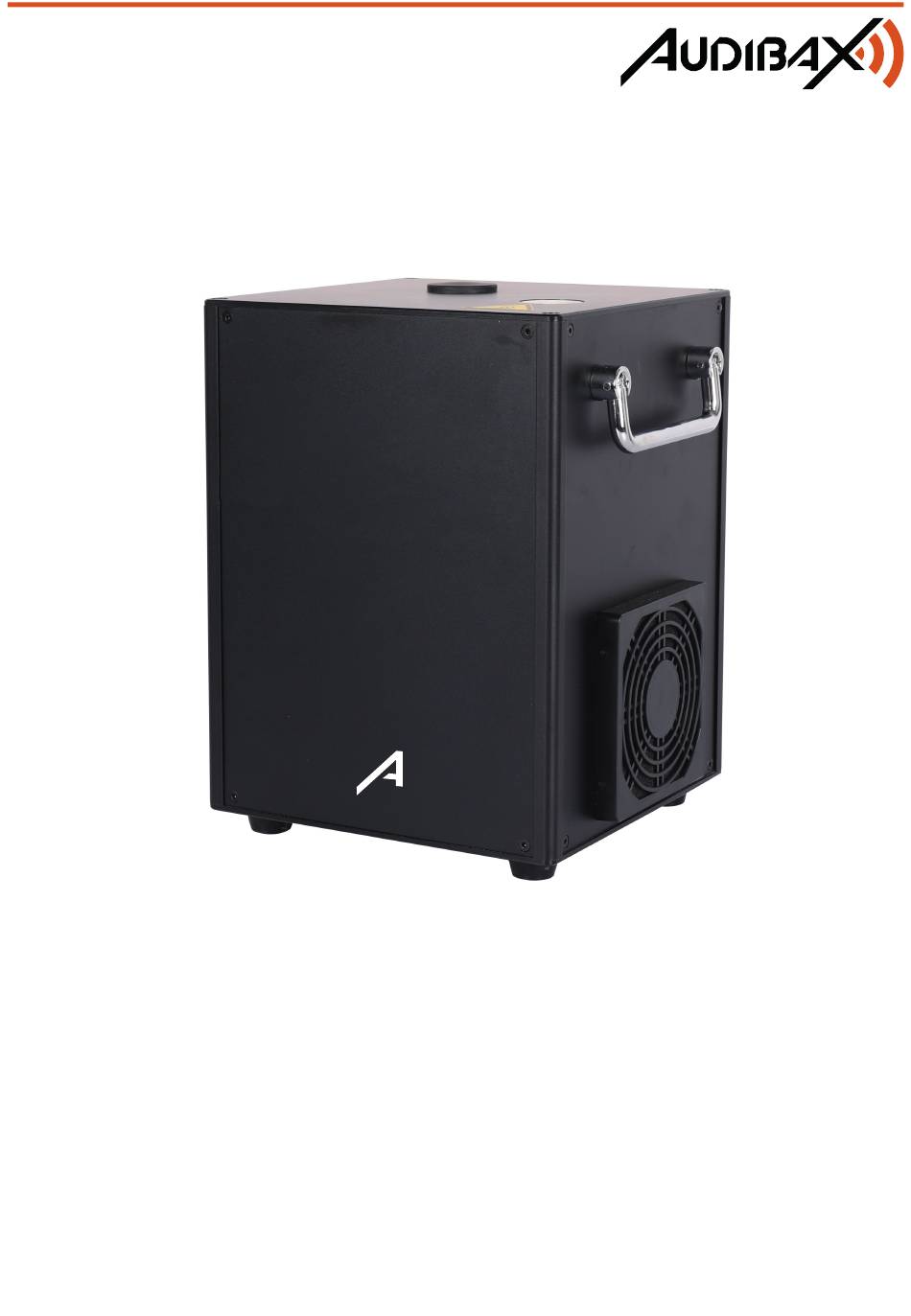

- Page 1 USER’S MANUAL MANUAL DE USUARIO SP AR K 65 0 SPARK 650W Spark Machine Máquina de chispas Digital Audimagen BQ S.L. C/Río Almanzora, 1C, Getafe,28906, Madrid, Spain www.audibax.com VERSION 1 OCT 2024...
-
Page 2: Table Of Contents
SPARK 650W INDEX / ÍNDICE ENGLISH WELCOME TO AUDIBAX.........................1 SAFETY INSTRUCTIONS..........................1 IMPORTANT INFORMATION........................2 PACKAGE CONTENT..........................3 PRODUCT PARAMETERS........................3 DMX OPERATION............................4 OPERATION PANEL..........................4 DMX512 SIGNAL CONTROL........................5 FAULT LIGHT (YELLOW) DISPLAY AND PROCESSING METHOD..........5 CONSUMABLES CONSIDERATIONS....................6 CLEAN MATERIAL.............................6 WARNING AND SAFETY MATTERS......................6 DISPOSAL..............................8 ESPAÑOL... -
Page 3: Welcome To Audibax
We make sure that every Audibax product is built to last long. All our references are made with long lasting materials and our specialists are dedicated to constantly doing quality controls to guarantee the best result. -
Page 4: Important Information
SPARK 650W FOR DEVICES DESIGNED TO BE CONNECTED TO THE MAIN POWER SUPPLY: - ATTENTION: If your equipment has a power cord with a grounding plug, it must be connected to a wall outlet with a ground connection. Never remove the grounding plug from the power cord. -
Page 5: Package Content
SPARK 650W PACKAGE CONTENT 1 x Spark 650W 1 x Power cord 1 x User’s manual PRODUCT PARAMETERS - Working Height: 1-5M - Working Temperature: -10°C - 50°C - Heating Power: 650w 6A (110V Version), 650w 3A (220V Version) - Fuse: 110V/10A, 220V/6A - Interface: Double DMX input, Double AC power - N.W.: 5.9kg... -
Page 6: Dmx Operation
SPARK 650W DMX OPERATION 1) International standard control signal: DMX 512 2) The device uses two channels (channel 1: control preheat and emergency stop channel2: control spray height) 3) Spray height adjustable 4) Overheating can be intelligently protected 5) The digital display of the SPARK MACHINE shows that F1-F5 corresponds to the 1-5-position spray height gear position respectively 6) When the green Ready light is flashing, the unit is waiting to finish the heating cycle,... -
Page 7: Dmx512 Signal Control
SPARK 650W 1: Short press the red button, the unit screen will display “FFF”, it indicates that the remote controller has been paired with the unit. Long press the red button, when the unit screen displays “OFF”, it indicates that the remote controller has been unpaired. -
Page 8: Consumables Considerations
SPARK 650W Note ： When the fault light is active, perform the steps indicated in modes e01, e03, e04 and e05, in the event that the unit indicates fault again after performing the procedure, send the unit for review by specialized technicians, "do not open the unit, do not try to repair it by yourself"... - Page 9 SPARK 650W 4) If the unit does not produce sparks, it may be due to several factors. a. Insufficient consumable in the tank, fill the tank to the indicated limit b. Obstruction due to excess material, the hopper loading gear is blocked by remains of wet or compacted consumable, turn off the unit to avoid burns, you must free the gear from consumable remains, to operate again.
-
Page 10: Disposal
SPARK 650W Injury Voltages Warning ： if the device and controller has dangerous voltage when it working,there is a risk of electric shock. Do not open or remove (adjust) any part of the device or controller, this may only be done by specialized personnel. -
Page 11: Bienvenidos A Audibax
SPARK 650W BIENVENIDO A AUDIBAX Muchas gracias por elegir Audibax. Esperamos que disfrute de su nuevo producto. Ha sido desarrollado y diseñado cuidando hasta el más mínimo detalle, con un control de calidad con estándares europeos supervisado por nuestro gran equipo de técnicos profesionales, que trabajan día a día para ofrecer a nuestros clientes la mejor calidad. -
Page 12: Información Importante
SPARK 650W PARA DISPOSITIVOS DISEÑADOS PARA SER CONECTADOS A LA FUENTE DE ALIMENTACIÓN PRINCIPAL: - ATENCIÓN: Si su equipo tiene un cable de alimentación con un enchufe con conexión a tierra, debe conectarse a un tomacorriente de pared con conexión a tierra. Nunca retire el enchufe de conexión a tierra del cable de alimentación. -
Page 13: Contenido Del Paquete
4. Si es sensible a los efectos estroboscópicos, es posible que le provoquen un ataque epiléptico. Si tiene epilepsia, es importante evitar los lugares donde se usan luces estroboscópicas. CONTENIDO DEL PAQUETE 1 x Spark 650W 1 x Cable de alimentación 1 x Manual de usuario PARÁMETROS DEL PRODUCTO - Altura de trabajo: 1-5 m - Temperatura de trabajo: -10 °C - 50 °C... -
Page 14: Funcionamiento Dmx
SPARK 650W FUNCIONAMIENTO DMX 1) Señal de control estándar internacional: DMX 512 2) El dispositivo utiliza dos canales (canal 1: control de precalentamiento y parada de emergencia canal 2: control de altura de pulverización) 3) Altura de pulverización ajustable 4) Se puede proteger de forma inteligente contra el sobrecalentamiento 5) La pantalla digital de SPARK MACHINE muestra que F1-F5 corresponde a la posición del... -
Page 15: Control De Señal Dmx512
SPARK 650W 1: Presione brevemente el botón rojo, la pantalla de unidad indicará “FFF”, indicará que el mando remoto se ha vinculado a la unidad. Presione prolongadamente el botón rojo, cuando la pantalla de la unidad muestre “OFF”, indicará que el mando remoto se ha desvinculado. -
Page 16: Consideraciones Sobre Consumibles
SPARK 650W Nota: Cuando la luz de fallo (fault) esta activa, realice los pasos indicados en los modos e01, e03, e04 y e05, en el caso de que la unidad vuelva a indicar fallo una vez realizado el procedimiento, envíe la unidad para revisión por técnicos especializados, "no abra la unidad, no intente repararla por sus medios"... - Page 17 SPARK 650W 4) Si la unidad no proyectara chispas, puede deberse a varios factores. a. Insuficiencia de consumible en la cuba , rellene la cuba hasta el limite indicado b. Obstrucion por exceso de material , el engranje de carga de la tolva esta bloqueado por restos de consumible humedo, o compactado, apague la unidad para evitar quemaduras, ...
-
Page 18: Reciclaje
SPARK 650W Voltajes de lesión Advertencia: si el dispositivo y el controlador tienen un voltaje peligroso durante su funcionamiento, existe riesgo de descarga eléctrica. No abra ni quite (ajuste) ninguna pieza del dispositivo ni del controlador, esto solo puede hacerlo un personal especializado. -
Page 19: Dmx
SPARK 650W Function Digital Tube Display 0-10 Pre-heat turn off 11-220 Emergency stop 221-239 Pre-heat turn on 240-255 Pre-heat ON Temperature DMX address Function Digital Tube Display 0-15 Turn off 16-63 Spark Height 1 64-111 Spark Height 2 112-159 Spark Height 3...
