Summary of Contents for Evolar EVO-WBC3P16A11

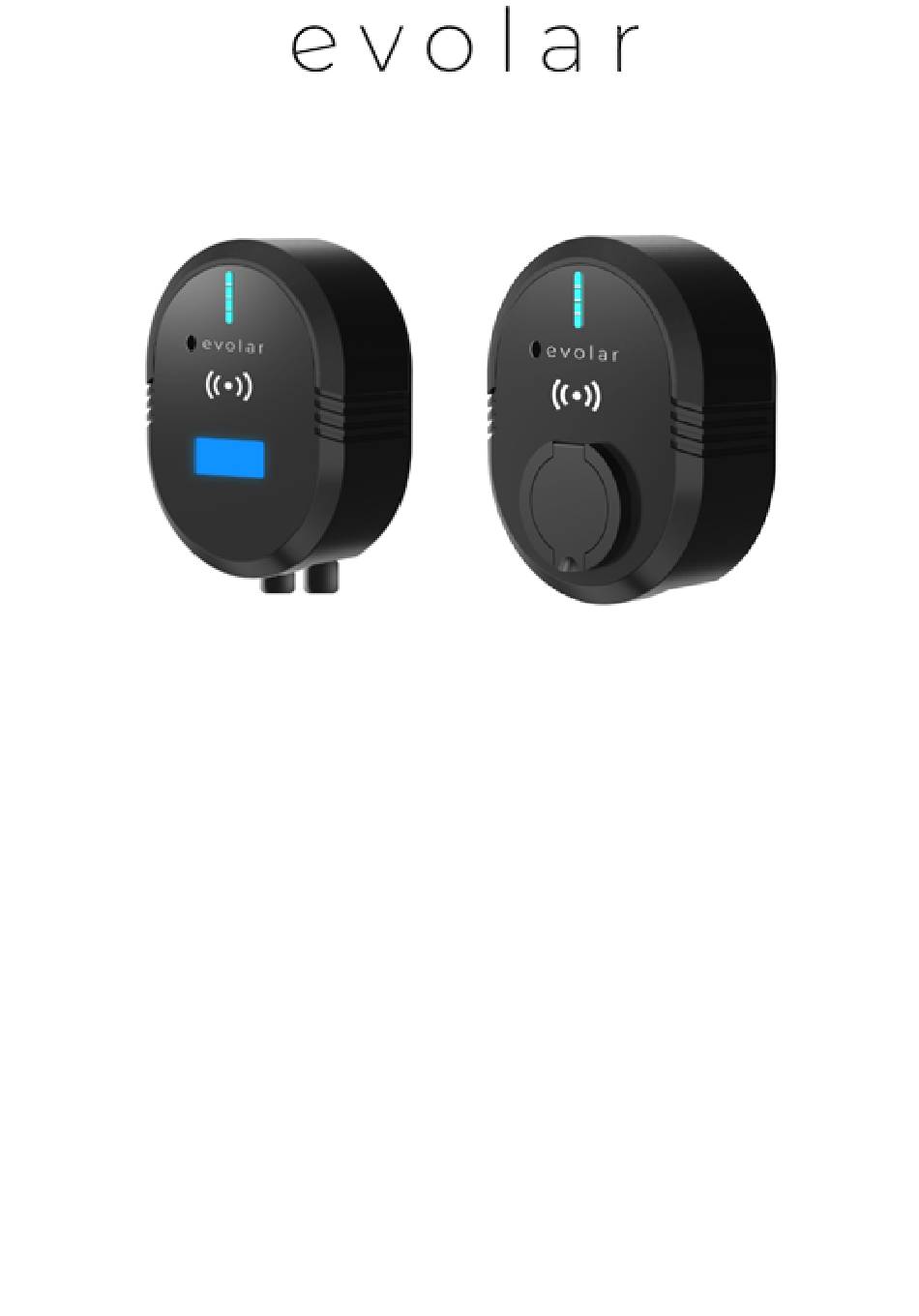

- Page 1 Handleiding Handbuch User manual EVO-WBC3P16A11 EVO-WBS3P16A11...
- Page 2 Inhoudsopgave Inhoud van de verpakking Installatiegereedschap Installatieprocedure - Wandbevestiging Voorzorgsmaatregelen Uw auto opladen Opladen starten Opladen stoppen Stroomsterkte instellen Uitgesteld opladen Status van de indicatielampjes Werking Probleemoplossing Productspecificaties...
- Page 3 Inhoud Materiaal Naam Hoeveelheid Laadstation - Type Kabel Laadstation - Type Contactdoos Metalen achterplaat 1 Metalen achterplaat 2 Gebruikershandleiding Zeshoekige zelftappende kruiskopschroef M6*50 Kunststofplug 10*50 Torxschroef M4*10 Vlinderschroef M5*12 RFID-kaart voor activering van de lader...
- Page 4 Installatie tools Philips Torx schroevendraaier Hamer schroevendraaier Waterpas Boormachine Kniptang Stanleymes Rolmaat Potlood...
- Page 5 Muurmontage Demonteer het achterpaneel en verwijder de wandmontageplaat. Metalen achterplaat 2 Vlinderschroef Vlinderschroef M5*12 Metalen achterplaat Torx schroef M4*10 Gaten boren. Opmerking: zorg dat er voldoende ruimte is om het laadstation te installeren.
- Page 6 Kunststofplug 10*50mm Zeshoekige zelftappende kruiskopschroef M6*50...
- Page 7 Verwijder de toegangsdeksel en sluit de stroomkabel aan. Metalen achterplaat 2 Toegangsdeksel BELANGRIJK: Het aansluitpunt van het laadstation moet beveiligd zijn door een aardlekschakelaar met een nominale lekstroom van maximaal 30mA. Bedradingsschema Optie 1 kabelaansluiting aan de onderkant Eenfasig Driefasig Kabel in Kabel in Kabel uit...
- Page 8 Optie 2 Kabelaansluiting aan de achterkant Kabel in Kabel in Eenfasig Driefasig Kabel uit Kabel uit Optie 2 Optie 2 Opmerking: De afbeelding hieronder toont het bedradingsschema in het geval dat het laadstation wordt geleverd met een installatiekabel. Eenfasig Driefasig Kabel in Kabel in Kabel uit...
- Page 9 Kabel in Kabel in Eenfasig Driefasig Kabel uit Kabel uit Optie 2 Optie 2 Ampèrage gewoonlijk Kabelaanduiding Aantal fasen en draden...
- Page 10 Het laadstation installeren Vlinderschroef M5*12 (optioneel) Veiligheidsgleuf Torx schroef M4*10 Installatie voltooid...
- Page 11 Voorzorgsmaatregelen Opmerking: het laadstation voor elektrische voertuigen moet altijd worden geïnstalleerd in overeenstemming met de wettelijke vereisten en voorschriften van het land van installatie. Bij het gebruik van elektrische producten moeten de elementaire voorzorgsmaatregelen en de instructies voor veilig gebruik altijd worden nageleefd. Dat geldt ook voor het onderstaande. Deze handleiding bevat belangrijke instructies die bij de installatie, het gebruik en het onderhoud moeten worden opgevolgd.
- Page 12 11. Houd de laadstekker en de contactdoos schoon en droog. Verwijder eventueel vuil met een schone, droge doek; gebruik geen chemicaliën. Het is ten strengste verboden om tijdens het opladen de kern van laadstekker of contactdoos met uw handen aan te raken. 12.
- Page 13 De auto opladen Opmerking: onderstaande bedieningsstappen gelden voor het laadstation type Contactdoos. Tips: 1. Het elektrische voertuig moet op een geschikte afstand van het laadstation staan. Hard trekken aan de laadkabel kan leiden tot verbindingsfouten, schade aan de kabel of stroomlekkage. 2.
- Page 14 Starten met opladen Bij correcte installatie "lopen" de 2. Steek de stekker in het laadstation. ledlampjes na het inschakelen 5 seconden lang met een roze kleur van boven naar beneden; daarna worden ze blauw. 4. Beweeg de RFID-kaart over het 3.
- Page 15 Stoppen met opladen 1. Beweeg de RFID-kaart over het 2. Verwijder de voertuigconnector uit de symbool voor draadloze communicatie. auto. 1 x Een zoemtoon geeft aan dat het opladen stopt. 3. Verwijder de stekker uit het 4. Leg de laadkabel terug in de houder. laadstation.
- Page 16 Telkens als u op de zwarte knop drukt, wordt een andere stroomsterkte geselecteerd. Elk van de 4 lampjes in de kolom staat voor 25%van de laadstroom. Als u 4 seconden wacht, wordt het laadstation uitgeschakeld en de geselecteerde stroomsterkte ingesteld. Uitgesteld opladen Uitgesteld opladen PAS OP...
-
Page 17: Display Status
Display status Werking Tijdlijn Actie / status Indicatie Status van lampjes (Aan/Uit) Betekenis Uitgeschakeld Blijven uit Uitgeschakeld Tijdens de zelftest "lopen" de lampjes van boven naar Test Zelftest beneden en knipperen ze elke kwart seconde Blijven aan De lader is inactief De stekker zit in het Knipperen: 2 seconden laadstation, de connector... - Page 18 Probleemoplossing Actie / Status Status van lampjes (Aan/Uit) Betekenis Indicatie Knipperen: 1 keer snel en 1 keer Lekkagebeveiliging Laadt niet op langzaam Knipperen: 2 keer snel en 1 keer Overstroombeveiliging Laadt niet op langzaam Beveiliging tegen Knipperen: 3 keer snel en 1 keer Laadt niet op oververhitting langzaam...
- Page 19 Product specificatie EVO-WBC3P16A11 & EVO-WBS3P16A11 AC 30mA + DC 6mA...
- Page 20 Algemene kenmerken EVO-WBC3P16A11 Algemene kenmerken EVO-WBS3P16A11...
-
Page 21: Table Of Contents
Inhaltsverzeichnis Inhalt des Pakets Installationswerkzeuge Installationsvorgang – Wandmontage Vorsichtsmaßnahmen Laden Sie Ihr Auto auf Ladevorgang starten Stoppen Sie den Ladevorgang Stromstärke einstellen Verzögerter Ladevorgang Status der Kontrollleuchten Betrieb Problemlösung Produktspezifikationen... -
Page 22: Inhalt Des Pakets
Inhalt Material Name Menge Ladestation – Kabeltyp Ladestation – Steckdosentyp Metallrückplatte 1 Metallrückplatte 2 Benutzerhandbuch Selbstschneidende Sechskant- Kreuzschlitzschraube M6*50 Kunststofplug 10*50 Torxschraube M4*10 Flügelschraube M5*12 RFID-Karte zur Aktivierung des Ladegeräts... -
Page 23: Installationswerkzeuge
Installationswerkzeuge Kreuzschlitzschraubendrehe Torx-Schraubendreher Hamer Ebene Bohrmaschine Prise Stanley Messer Rollenpartner Bleistift... -
Page 24: Installationsvorgang - Wandmontage
Wandmontage 1: Demontieren Sie die Rückwand und entfernen Sie die Wandmontageplatte. Metallrückplatte 2 Schmetterlings schraube Flügelschraube M5*12 Metallrückplatte 1 Torx-Schraube M4*10 2: Löcher bohren. Hinweis: Stellen Sie sicher, dass genügend Platz für die Installation der Ladestation vorhanden ist. - Page 25 Kunststofplug 10 x 50 mm Selbstschneidende Sechskant- Kreuzschlitzschraub e M6*50...
- Page 26 3: Entfernen Sie die Zugangsabdeckung und schließen Sie das Netzkabel an. Metallrückplatte 2 Zugangsabdeckung WICHTIG: Der Anschlusspunkt der Ladestation muss durch einen Fehlerstromschutzschalter mit einem Nennableitstrom von maximal 30 mA geschützt sein. 4: Schaltplan Option 1 Kabelanschluss unten Einzelphase Drei Phasen Kabel in Kabel in Kabel raus...
- Page 27 Option 2 Kabelanschluss auf der Rückseite Kabel in Kabel in Einzelphase Drei Phasen Kabel Kabel raus raus Option 2 Option 2 Hinweis: Das Bild unten zeigt den Verdrahtungsplan für den Fall, dass die Ladestation mit einem Installationskabel geliefert wird. Einzelphase Drei Phasen Kabel in Kabel in...
- Page 28 Kabel in Kabel in Einzelphase Drei Phasen Kabel Kabel raus raus Option 2 Option 2 Stromstärke Kabelbezeichnung Anzahl der Phasen und Drähte normalerweise bis zu...
- Page 29 5: Installation der Ladestation Flügelschraube M5*12 (optional) Sicherheitsschlit Torx- Schraube M4*10 Installation abgeschlossen...
-
Page 30: Vorsichtsmaßnahmen
Vorsichtsmaßnahmen Hinweis: Die Installation der Ladestation für Elektrofahrzeuge muss immer in Übereinstimmung mit den gesetzlichen Anforderungen und Vorschriften des Installationslandes erfolgen. Bei der Verwendung elektrischer Produkte müssen stets grundlegende Vorsichtsmaßnahmen und Anweisungen zur sicheren Verwendung befolgt werden. Dies gilt auch für Folgendes. Dieses Handbuch enthält wichtige Anweisungen, die bei der Installation, Verwendung und Wartung befolgt werden müssen. - Page 31 11. Halten Sie den Ladestecker und die Ladebuchse sauber und trocken. Eventuellen Schmutz mit einem sauberen, trockenen Tuch entfernen; Verwenden Sie keine Chemikalien. Es ist strengstens verboten, den Kern des Ladesteckers oder der Ladebuchse während des Ladevorgangs mit den Händen zu berühren. 12.
-
Page 32: Laden Sie Ihr Auto Auf
Das Auto aufladen Hinweis: Die folgenden Bedienschritte gelten für den Ladestationstyp Socket. Tipps: 1. Das Elektrofahrzeug muss einen angemessenen Abstand zur Ladestation haben. Starkes Ziehen am Ladekabel kann zu Verbindungsfehlern, Kabelschäden oder Stromverlust führen. 2. Die Verwendung von Adaptern oder Konvertern ist nicht gestattet. 3. -
Page 33: Ladevorgang Starten
Starten Sie den Ladevorgang Bei korrekter Installation „laufen“ die LED- 2. Stecken Sie den Stecker in die Ladestation. Leuchten nach dem Einschalten 5 Sekunden lang rosa von oben nach unten; dann werden sie blau. 4. Bewegen Sie die RFID-Karte über das 3. -
Page 34: Stoppen Sie Den Ladevorgang
Stoppen Sie den Ladevorgang 1. Bewegen Sie die RFID-Karte über das 2. Entfernen Sie den Fahrzeugstecker Symbol für die drahtlose vom Auto. Kommunikation. 1 x Ein Summton zeigt an, dass der Ladevorgang stoppt. 3. Ziehen Sie den Stecker von der 4. -
Page 35: Verzögerter Ladevorgang
Mit jedem Druck auf die schwarze Taste wird eine andere Stromstärke ausgewählt. Jede der 4 Lichter in der Spalte repräsentiert 25 % des Ladestroms. Wenn Sie 4 Sekunden warten, schaltet sich die Ladestation aus und die ausgewählte Stromstärke stellt sich ein. Verzögerter Ladevorgang Verzögerter Ladevorgang SICH KÜMMERN UM... -
Page 36: Status Der Kontrollleuchten
Anzeigestatus Betrieb Indikation Bedeutung Zeitleiste Aktion/Status Status der Lichter (Ein/Aus) Ausgeschaltet Bleib draußen Ausgeschaltet Beim Selbsttest „laufen“ die Lichter von oben nach Prüfen Selbsttest unten und blinken im Viertelsekundentakt Bleib dran Das Ladegerät ist inaktiv Der Stecker befindet sich Blinken: 2 Sekunden in der Ladestation, der In Verbindung Stecker im... -
Page 37: Problemlösung
Probleme lösen NEIN. Aktion/Status Bedeutung Status der Lichter (Ein/Aus) Indikation Blinken: 1 Mal schnell und 1 Mal Auslaufschutz Lädt nicht auf langsam Blinken: 2 Mal schnell und 1 Mal Überstromschutz Lädt nicht auf langsam Überhitzungsschutz Blinken: 3 Mal schnell und 1 Mal Lädt nicht auf langsam Blinken: 4 Mal schnell und 1 Mal... -
Page 38: Produktspezifikationen
Produktspezifikation EVO-WBC3P16A11 & EVO-WBS3P16A11 AC 30mA + DC 6mA... - Page 39 Allgemeine Merkmale EVO-WBC3P16A11 Allgemeine Merkmale EVO-WBS3P16A11...
- Page 40 Table of contents Package contents Installation tools Installation Procedure - Wall Mounting Precautions Charging your car Start Charging Stop Charging Set current Delayed Charging Status of the indicator lights Operation Problem Solving Product specifications...
-
Page 41: Package Contents
Contents Material Name Quantity Charging Station - Cable Type Charging station - Socket type Metal back plate 1 Metal back plate 2 User manual Hexagonal self-tapping cross head screw M6*50 Plastic plug 10*50 Torxschroef M4*10 Butterfly screw M5*12 RFID card for charger activation... -
Page 42: Installation Tools
Installation tools Philips screwdriver Torx screwdriver Hamer Level Drilling machine Pinch Stanley knife Role partner Pencil... -
Page 43: Installation Procedure - Wall Mounting
Wall mounting 1: Disassemble the rear panel and remove the wall mounting plate. Metal back plate 2 Butterfly screw Butterfly screw M5*12 Metal back plate 1 Torx screw M4*10 2: Drill holes. Note: Make sure there is enough space to install the charging station. - Page 44 Plastic plug 10*50mm Hexagonal self- tapping cross head screw M6*50...
- Page 45 3: Remove the access cover and connect the power cord. Metal back plate 2 Access cover IMPORTANT: The charging station connection point must be protected by a residual current device with a nominal leakage current of maximum 30mA. 4: Wiring diagram Option 1 cable connection at the bottom Single phase Three phase...
- Page 46 Option 2 Cable connection at the back Cable in Cable in Single phase Three phase Cable Cable Option 2 Option 2 Note: The image below shows the wiring diagram in case the charging station is supplied with an installation cable. Single phase Three phase Cable in...
- Page 47 Cable in Cable in Single phase Three phase Cable Cable Option 2 Option 2 Amperage usually up Cable designation Number of phases and wires...
-
Page 48: Installation Completed
5: Installing the charging station Butterfly screw M5*12 (optional) Safety slot Torx screw M4*10 Installation completed... -
Page 49: Precautionary Measures
Precautionary measures Note: The electric vehicle charging station must always be installed in accordance with the legal requirements and regulations of the country of installation. When using electrical products, basic precautions and instructions for safe use should always be followed. This also applies to the following. - Page 50 11. Keep the charging plug and socket clean and dry. Remove any dirt with a clean, dry cloth; do not use chemicals. It is strictly forbidden to touch the core of the charging plug or socket with your hands during charging. 12.
-
Page 51: Charging Your Car
Charging the car Note: The operating steps below apply to the charging station type Socket. Tips: 1. The electric vehicle must be at a suitable distance from the charging station. Pulling the charging cable hard may cause connection errors, cable damage, or current leakage. -
Page 52: Start Charging
Start charging When installed correctly, the LED lights will 2. Insert the plug into the charging station. "run" pink from top to bottom for 5 seconds after switching on, then turn blue. 4. Move the RFID card over the wireless 3. -
Page 53: Stop Charging
Stop charging 1. Move the RFID card over the wireless 2. Remove the vehicle connector from communication symbol. 1 x A buzzer the car. indicates that charging stops. 4. Place the charging cable back into the holder. 3. Remove the plug from the charging station. -
Page 54: Delayed Charging
Each time you press the black button, a different current strength is selected. Each of the 4 lights in the column represents 25% of the charging current. If you wait 4 seconds, the charging station will switch off and set the selected current strength. -
Page 55: Status Of The Indicator Lights
Display status Operation Indication Timeline Action / Status Status of lights (On/Off) Meaning Switched off Stay out Switched off During the self-test the lights "run" from top to Test Self test bottom and flash every quarter second Stay on The charger is inactive The plug is in the Flashing: 2 seconds on, charging station, the... -
Page 56: Problem Solving
Problem solving Action / Status Status of lights (On/Off) Indication Meaning Blinking: 1 fast and 1 slow Leakage protection Not charging Blinking: 2 times fast and 1 time Overcurrent protection Not charging slow Overheating protection Blinking: 3 times fast and 1 time Not charging slow Flashing: 4 times fast and 1 time... -
Page 57: Product Specifications
Product specification EVO-WBC3P16A11 & EVO-WBS3P16A11... - Page 58 General features EVO-WBC3P16A11 General features EVO-WBS3P16A11...
