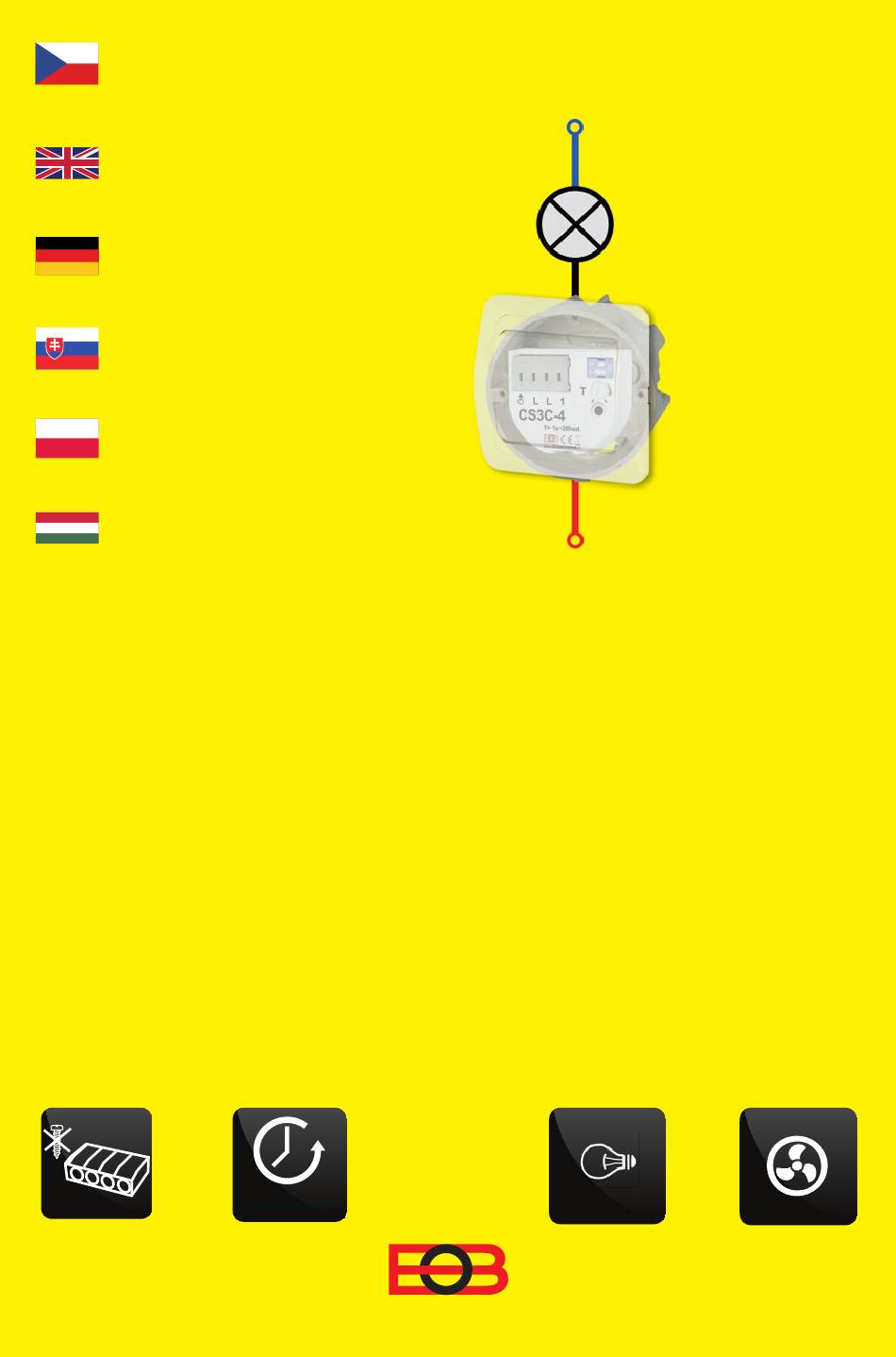

ČASOVÝ SPÍNAČ
pod vypínač s
bezšroubovými svorkami
TIMER SWITCH
under the switch with
screwless terminals
ZEITSCHALTER
Unterputz mit
Steckklemmen
ČASOVÝ SPÍNAČ
pod vypínač s
bezskrutkovými svorkami
WYŁĄCZNIK CZASOWY
pod przełącznik z
zaciskami bez śrubowymi
IDŐZÍTŐ
a kapcsoló alatt csavar
nélküli csatlakozókkal
EASY TO
INSTALL
1s - 20 h
ELEKTROBOCK
MADE IN CZECH REPUBLIC
CS3C-4
CS3C-4
N
1W - 150W
L
MAX.
1 - 150 W
LED
dvouvodičový
two-wires
zweiadrig
dvojvodičový
dwuprzewodowy
kétvezetékes
MAX.
1-150 W
Advertisement
Related Manuals for ELEKTROBOCK CS3C-4
Summary of Contents for ELEKTROBOCK CS3C-4
- Page 1 CS3C-4 CS3C-4 ČASOVÝ SPÍNAČ pod vypínač s bezšroubovými svorkami TIMER SWITCH under the switch with screwless terminals 1W - 150W ZEITSCHALTER Unterputz mit Steckklemmen dvouvodičový ČASOVÝ SPÍNAČ two-wires pod vypínač s zweiadrig bezskrutkovými svorkami dvojvodičový dwuprzewodowy WYŁĄCZNIK CZASOWY kétvezetékes pod przełącznik z zaciskami bez śrubowymi...
- Page 2 It turns on the fan immediately when the button is pressed, but the timing itself 1s to 20 hours starts after disconnecting the button. ts = switch-on time of the button , tc= set timing time of CS3C-4, tcs = period of ventilator running (ts+tc) Der CS3C-4 schaltet den Lüfter sofort nach dem Drücken des Tasters...
- Page 4 T = čas/time/Zeit/časovanie/czas/idő 1s 20 s 1 h 20 h 30 s 10 min 10 min 200 min...
- Page 5 1. Vypněte hlavní jistič. 2. Připojte vodiče podle schématu zapojení (str. 3). 3. Zapněte hlavní jistič. Otestujte funkci zařízení. 4. Ke spuštění ventilátoru dojde okamžitě po stisknutí tlačítka. 5. K časování ventilátoru dojde po rozpojení tlačítka. Dobu sepnutí nastavte miniaturním přepínačem (dle tabulky) a trimrem T (pomocí malého šroubováku str.4) v rozmezí...
- Page 6 1. Sicherung ausschalten. 2. Schließen Sie die Leitungen gemäß Schaltplan (Seite 3) an. 3. Schalten Sie die Sicherung ein. Testen Sie die Funktion des Geräts. 4. Zum Einschalten des Ventilators kommt es sofort nach dem Drücken des Tasters. 5. Zum Zeitverlauf des Ventilators beginnt erst nach dem Öffnen des Tasters.
- Page 7 1. Wyłączyć wyłącznik główny. 2. Podłączyć przewody zgodnie ze schematem połączeń (str. 3). 3. Włącz wyłącznik główny. Przetestuj działanie urządzenia. 4. Wentylator uruchamia się natychmiast po naciśnięciu przycisku. 5. Czas pracy wentylatora odliczany po kolejnym naciśnięciu przycisku. Czas przełączania ustawiamy za pomocą miniaturowego włącznika (wg tabeli) i trymera T (za pomocą...
- Page 8 0°C +50°C Pracovní teplota/ Work.temp. V případě záručního a pozáručního servisu, zašlete výrobek na adresu výrobce. Send the product in case of guarantee and after-guarantee service to manufacturer‘s address. ELEKTROBOCK MTF s.r.o. Blanenská 1763 Kuřim 664 34 Czech republic ELEKTROBOCK e-mail: info@elbock.cz...
