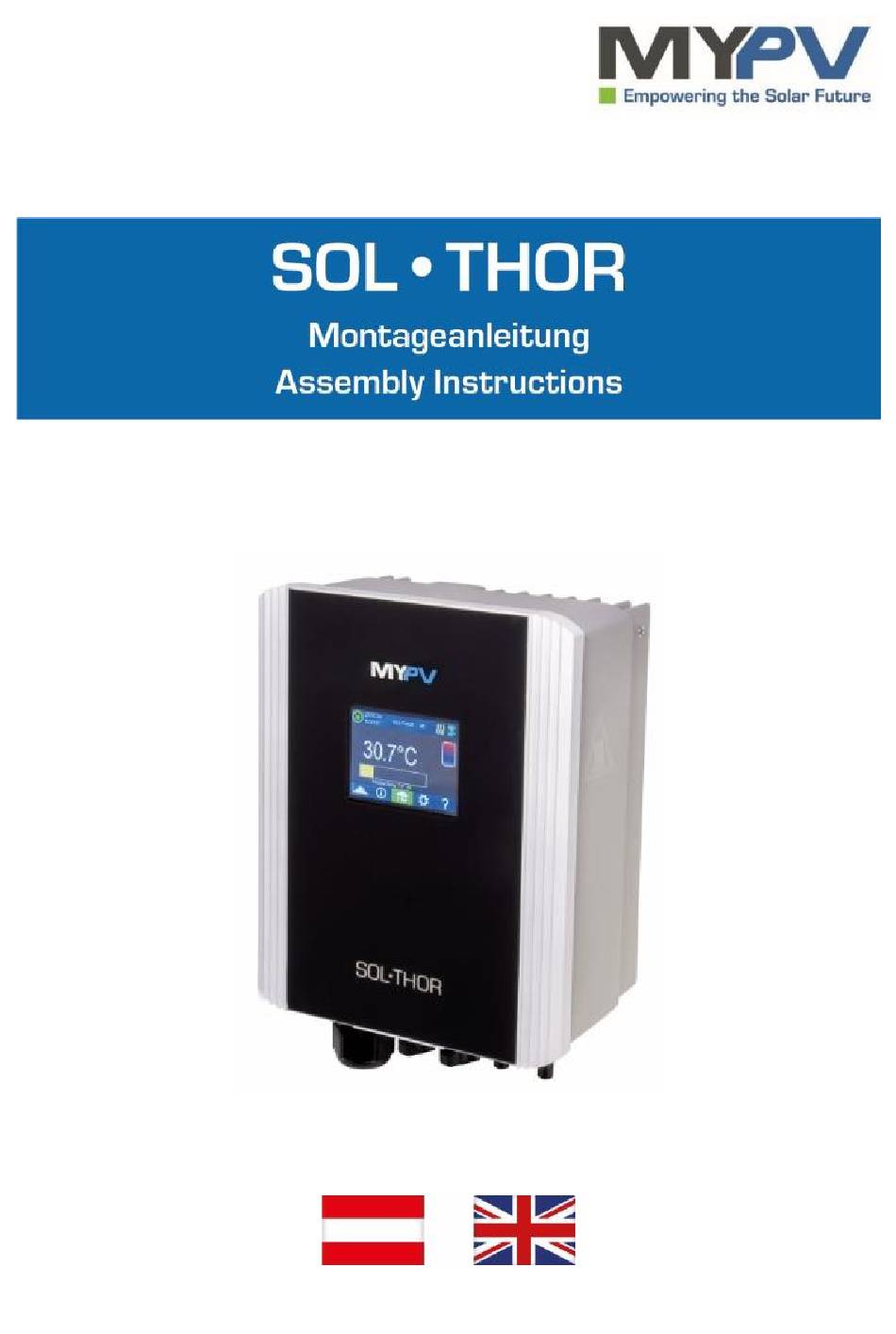

MYPV SOL-THOR Assembly Instructions Manual

Hide thumbs Also See for SOL-THOR:
Table of Contents

Advertisement

Quick Links

Download this manual

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SOL-THOR and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for MYPV SOL-THOR

Summary of Contents for MYPV SOL-THOR

  • Page 3: Table Of Contents

    Inhalt Einleitung ................3 1.1. Erklärung der Sicherheitshinweise ........3 1.2. Bestimmungsgemäße Verwendung ........4 Haftungs- und Gewährleistungsausschluss ......4 Sicherheitshinweise ............... 5 Lieferumfang ................8 Anschlussbereich ..............9 Montagebedingungen ............10 Montage des SOL•THOR ............11 7.1. Öffnen und Schließen des Gehäuses ......... 11 7.2.
  • Page 4 8.7. Kommunikationsschnittstellen ........... 27 LAN ....................27 WLAN ....................28 Betriebsanzeigen ..............29 Technische Daten ..............31 ® SOL•THOR Montageanleitung – Version 250224...

  • Page 5: Einleitung

    1. Einleitung Diese Montageanleitung enthält wichtige Informationen zur korrekten Montage des Produkts. Bitte beachten Sie unbedingt die Sicherheitshinweise und lesen Sie vor der Montage sorgfältig diese Anleitung. Die aktuelle Version dieser Anleitung sowie der Betriebs- und der Schnellstartanleitung finden Sie unter: https://www.my-pv.com/de/info/downloads/ 1.1.

  • Page 6: Bestimmungsgemäße Verwendung

    1.2. Bestimmungsgemäße Verwendung Der elektronische Photovoltaik-Powermanager SOL•THOR ist für den Betrieb ohmscher Verbraucher wie beispielsweise elektrische Heizstäbe, Elektroboiler, elektrische Konvektoren, Heizmatten oder Infrarotpaneelen mit einer Leistung von bis zu 3,6 kW ausgelegt. Das Gerät steuert stufenlos die Ausgangspannung und damit die Leistung des angeschlossenen Verbrauchers.

  • Page 7: Sicherheitshinweise

    3. Sicherheitshinweise Hinweis: Lesen Sie vor der Installation und Inbetriebnahme die Montageanleitung sorgfältig durch. Eine andere Verwendung als die in dieser Anleitung beschriebene kann zu Schäden führen. Dies kann zu Gefahren wie Kurzschluss, Brand, Stromschlag usw. führen. Bei Schäden, die durch Nichtbeachtung dieser Betriebsanleitung entstehen, erlischt der Garantieanspruch! Die PV-seite darf nicht geerdet werden!
  • Page 8 Vor Montage- oder Servicearbeiten muss sichergestellt werden, dass AC und DC nicht aktiv sind. Für die Warmwasserbereitung dürfen ausschließlich Wärmeerzeuger mit integriertem Sicherheitstemperaturbegrenzer angeschlossen werden. Die elektrischen Anschluss-, Inbetriebnahme- und Servicearbeiten dürfen nur von einem autorisierten Fachmann durchgeführt werden! Das Gehäuses darf keinesfalls abgedeckt werden. Das Gehäuse des Gerätes kann sich im Betrieb stark erwärmen.
  • Page 9 Angeschlossene Geräte müssen rein ohmsche Verbraucher sein, z. B. Heizstäbe, Elektroboiler, Konvektoren, Heizmatten oder Infrarot-Paneele! Angeschlossene Geräte müssen für variable Versorgungsspannungen zwischen 0 - 230 VAC geeignet sein (niemals Geräte mit elektronischen Netzteilen verwenden!). Der Betrieb von Heizgeräten mit elektronischen Thermostaten, Lüftern, Motoren oder einer Pumpe ist nicht möglich! Andernfalls kann es zu Schäden am SOL•THOR...

  • Page 10: Lieferumfang

    4. Lieferumfang Überprüfen Sie, ob alle folgenden Artikel im Lieferumfang enthalten sind. Stellen Sie sicher, dass keine Teile beschädigt sind. Wenn etwas beschädigt ist oder fehlt, wenden Sie sich an Ihren Händler. • Elektronischer Photovoltaik Powermanager SOL•THOR o Gehäuse o Schwarzes Plexi-Cover o Deckel + Dichtung ▪...

  • Page 11: Anschlussbereich

    5. Anschlussbereich Anschluss für WLAN-Antenne PG-Verschraubung für Netzwerkkabel und Temperaturfühler Kabeleinführung für RS485 Kabeleinführung für AC-Anschluss (optional) Kabeleinführung für Last 1 Kabeleinführung für Last 2 DC-Eingang 1 + DC-Eingang 1 - DC-Eingang 2 + 10. DC-Eingang 2 - ® SOL•THOR Montageanleitung –...

  • Page 12: Montagebedingungen

    6. Montagebedingungen Bei der Montage ist ein seitlicher Mindestabstand von 30 cm einzuhalten! Werden mehrere Geräte übereinander montiert ist ein Mindestabstand von 100 cm einzuhalten! ® SOL•THOR Montageanleitung – Version 250224...

  • Page 13: Montage Des Sol•Thor

    7. Montage des SOL•THOR 7.1. Öffnen und Schließen des Gehäuses Schieben Sie die schwarze Frontblende nach oben. Lösen Sie nun 8x TX25-Schrauben und nehmen Sie den Deckel ab. Das Schließen des Gehäuses erfolgt in umgekehrter Reihenfolge. ® SOL•THOR Montageanleitung – Version 250224...
  • Page 14 Beachten Sie bitte, dass die Schrauben entsprechend der untenstehenden Abbildung einzuschrauben sind. TX25 M5 x 16mm TX25 KST Schraube 5 x 10mm TX25 M5 x 16mm ® SOL•THOR Montageanleitung – Version 250224...

  • Page 15: Montage Der Wandhalterung

    7.2. Montage der Wandhalterung Die markierte TX30-Schraube lösen und die Wandhalterung abnehmen. Befestigen Sie die Wandhalterung mit drei Schrauben am Untergrund. Der Lieferumfang umfasst drei Schrauben und drei Dübel. Sollten die mitgelieferten Schrauben nicht für den Untergrund geeignet sein, sind geeignete Schrauben zu verwenden.
  • Page 16 Zur Befestigung an der Wandhalterung ist der SOL•THOR mit den beiden Bolzen an der Oberseite in die Wandhalterung einzuhängen und anschließend wieder mit der TX30-Schraube an der Wandhalterung festzuschrauben. Prüfen Sie abschließend, ob der SOL•THOR fest und sicher am Untergrund befestigt ist. ®...

  • Page 17: Elektrischer Anschluss

    8. Elektrischer Anschluss 8.1. Allgemeines Die Kabeldurchführung ist entsprechend dem Kabelquerschnitt anzupassen. Die Durchführungen weisen folgende Innendurchmesser auf: ® SOL•THOR Montageanleitung – Version 250224...

  • Page 18: Aufbau Der Zugentlastung

    Aufbau der Zugentlastung Im Lieferumfang finden Sie die einzelnen Komponenten der Zugentlastung sowie 9 x TX10 KST-Schraube 3 x 12 mm ® SOL•THOR Montageanleitung – Version 250224...

  • Page 19: Elektrischer Anschluss Der Dc-Leitungen

    8.2. Elektrischer Anschluss der DC-Leitungen Es müssen die mitgelieferten MC4-Stecker verwendet werden. Beachten Sie, dass die maximale DC- Eingangsspannung von 230 Volt auf keinen Fall überschritten werden darf. Strom- und Leistungsbegrenzung erfolgen automatisch. Die PV-seite darf nicht geerdet werden. AC- und DC-Leitungen müssen getrennt verlegt werden.

  • Page 20: Elektrischer Anschluss Des Ac-Kabels (Nur Für Die Warmwassersicherstellung Erforderlich)

    Im nächsten Schritt werden die Hülsen in das Gehäuse eingeschoben. Erst wenn ein deutliches "Klick"-Geräusch zu hören ist, ist die Hülse ordnungsgemäß eingerastet. Bevor Sie die DC-Kabel an SOL•THOR anschließen, überprüfen Sie, ob die Polarität korrekt ist. Überprüfen Sie die DC-Spannung mit einem Multimeter, um sicherzustellen, dass die Spannung und die Polarität in Ordnung sind.
  • Page 21 Die maximale AC-Absicherung für den SOL•THOR ist 16 A, Auslösecharakteristik B Der SOL•THOR kann an eine Nennspannung von 230 VAC, 45-65 Hz angeschlossen werden. Das Einspeisen von Strom ins Netz ist nicht möglich! Achten Sie auf weitere Verbraucher in dem Stromkreis, dies kann zum Auslösen der Sicherung führen! ®...

  • Page 22: Verdrahtung Betriebsart M1: Warmwasser

    8.4. Verdrahtung Betriebsart M1: Warmwasser Der Schutzleiter an der Klemme muss immer länger ausgeführt werden wie L und N Der Kabelquerschnitt muss mindestens 1,5 mm² betragen. Die Phasen und der Neutralleiter dürfen nicht an den Lastausgängen Out-1 und Out-2 geerdet werden. Es ist nicht zulässig, einen FI-Schutzschalter dazwischenzuschalten.
  • Page 23 ® SOL•THOR Montageanleitung – Version 250224...
  • Page 24 Zum Heizstab, Boiler, … ® SOL•THOR Montageanleitung – Version 250224...

  • Page 25: Verdrahtung Betriebsart M2: Warmwasser Schichtladung

    8.5. Verdrahtung Betriebsart M2: Warmwasser Schichtladung Der Schutzleiter an der Klemme muss immer länger ausgeführt werden wie L und N Der Kabelquerschnitt muss mindestens 1,5 mm² betragen. Die Phasen und der Neutralleiter dürfen nicht an den Lastausgängen Out-1 und Out-2 geerdet werden. Es ist nicht zulässig, einen FI-Schutzschalter dazwischenzuschalten.
  • Page 26 ® SOL•THOR Montageanleitung – Version 250224...
  • Page 27 Zum Heizstab, Boiler, … ® SOL•THOR Montageanleitung – Version 250224...
  • Page 28 8.6. Anschluss der Temperatursensoren am 12- poligen Stecker Für die Warmwassersicherstellung oder dem Legionellen Modus ist ein Temperaturfühler erforderlich. Ein Fühler ist im Lieferumfang enthalten, weitere sind gesondert zu erwerben. Auf die korrekte Belegung der Klemmstellen ist zu achten: Externer Fühler 1 NTC-1 / GND Externer Fühler 2 NTC-2 / GND...

  • Page 29: Kommunikationsschnittstellen

    Fühlerfunktion: Betriebsart Sensor 1 Max / Min Schichtumschaltung Sensor 2 keine keine Sensor 3 keine keine 8.7. Kommunikationsschnittstellen ® SOL•THOR Montageanleitung – Version 250224...

  • Page 30: Wlan

    WLAN Für eine stabilere Kommunikation mit der Signalquelle empfiehlt my- PV eine LAN-Verbindung gegenüber einer WLAN-Verbindung vorzuziehen! TIPP: Zur Signalverstärkung kann ein handelsüblicher WLAN-Repeater verwenden. ® SOL•THOR Montageanleitung – Version 250224...

  • Page 31: Betriebsanzeigen

    9. Betriebsanzeigen Das Gerät besitzt einen Touch Screen zur Anzeige der Betriebszustände und zur einfachen Bedienung. Berühren Sie den Touch Screen niemals mit spitzen oder scharfkantigen Gegenständen! Verwenden Sie zur Bedienung am besten den beiliegenden Bedienerstift. Die Halterung für den Stift kann mittels vorhandener Klebefläche am Gehäuse des Geräts angebracht werden.
  • Page 32 Fehlerbehebung Das Gerät enthält keine vom Anwender zu reparierende Teile. Im Störungsfall kontaktieren Sie bitte Ihren Fachhändler oder support@my-pv.com. Entsorgung Verpackungsmaterial entweder aufbewahren oder ordnungsgemäß entsorgen. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. EU-Konformitätserklärung Diese finden Sie auf www.my-pv.com ®...

  • Page 33: Technische Daten

    10. Technische Daten DC-Betrieb 230 VDC MAX PV 30 – 230 VDC Eingangsspannungsbereich Maximale 230 Voc Eingangsspannung Maximaler PV- 26 A Eingangsstrom 32 A SC PV Ausgangswechselstrom: Spannung 0 – 230 VDC-PWM 100 Hz – 18 kHz Strom 16 A Frequenz 45 - 65 Hz Leistungsfaktor...
  • Page 34 AC-Absicherung max. 16 A, Auslösecharakteristik B Allgemeine Daten Klemmkontakte, einphasig, max. 4 Verbraucheranschlüsse mm² Display Color Grafik, Touch Screen 2,83“ Ethernet RJ45, WLAN, RS 485; Zwei potentialfreie Schnittstellen Schaltausgänge: 4 A (AC oder SELV); 3 externe Temperatursensoren 5 m, ein Temperatursensor ist im Externer Temperatursensor Lieferumfang enthalten Schutzart...
  • Page 36 Content Introduction ................3 1.1. Explanation of the safety instructions ......... 3 1.2. Intended use................4 Exclusion of liability and warranty ........4 Safety instructions ..............5 Scope of delivery ..............8 Connection area ..............9 Terms of assembly ............... 10 Mounting the SOL•THOR .............
  • Page 37 8.7. Communication interfaces ..........27 LAN ....................27 Wi-Fi ....................28 Operating displays ............... 29 Technical data ..............31 ® SOL•THOR Assembly Instructions – Version 250224...

  • Page 38: Introduction

    1. Introduction These assembly instructions contain important information for the correct installation of the product. Please be sure to follow the safety instructions and read these instructions carefully before installing the product. The latest version of these instructions, as well as the Operation Manual and the Quick Start Guide, can be found at: https://www.my-pv.com/de/info/downloads/ 1.1.

  • Page 39: Intended Use

    1.2. Intended use The SOL•THOR electronic photovoltaic power manager is designed to operate resistive loads such as electric heating elements, electric boilers, electric convectors, heating mats or infrared panels with an output of up to 3.6 kW. The device continuously controls the output voltage and thus the power of the connected consumer.

  • Page 40: Safety Instructions

    3. Safety instructions Note: Carefully read the assembly instructions before installation and commissioning. Any use other than that described in this manual may result in damage. This can result in hazards such as short circuits, fire, electric shock, etc. Any damage caused by not observing these operating instructions will void the warranty! Do not ground the photovoltaic side! Never disconnect the DC cable during operation!
  • Page 41 Before installation or service work, make sure that AC and DC are not active. Only heat generators with an integrated safety temperature limiter are allowed to be connected for hot water heating. The electrical connection, commissioning and service work should only be carried out by an authorized technician! The housing should never be covered.
  • Page 42 Connected devices must be purely resistive consumers, e.g. heating rods, electric boilers, convectors, heating mats or infrared panels! Connected devices must be suitable for variable supply voltages between 0 - 230 VAC (never use devices with electronic power supplies!). It is not possible to operate heating devices with electronic thermostats, fans, motors or a pump! Otherwise, damage to SOL•THOR or the connected device may occur.

  • Page 43: Scope Of Delivery

    4. Scope of delivery Check that all of the following items are included in the package. Make sure that no parts are damaged. If anything is damaged or missing, contact your dealer. • Electronic photovoltaic power manager SOL•THOR o Housing o Black plexi cover o Cover + seal ▪...

  • Page 44: Connection Area

    5. Connection area Connection for Wi-Fi antenna PG cable gland for network cable and temperature sensor Cable entry for RS485 Cable entry for AC connection (optional) Cable entry for load 1 Cable entry for load 2 DC input 1 + DC input 1 - DC input 2 + 10.

  • Page 45: Terms Of Assembly

    6. Terms of assembly A minimum lateral clearance of 30 cm must be maintained during installation! If several devices are mounted on top of each other, a minimum distance of 100 cm must be maintained! ® SOL•THOR Assembly Instructions – Version 250224...

  • Page 46: Mounting The Sol•Thor

    7. Mounting the SOL•THOR 7.1. Opening and closing the housing Slide the black front panel upwards. Unscrew 8x TX25 screws and remove cover. The housing is closed in reverse order. ® SOL•THOR Assembly Instructions – Version 250224...
  • Page 47 Please note that the screws must be screwed in as shown in the picture! TX25 M5 x 16mm TX25 KST Schraube 5 x 10mm TX25 M5 x 16mm ® SOL•THOR Assembly Instructions – Version 250224...

  • Page 48: Mounting The Wall Bracket

    7.2. Mounting the wall bracket Unscrew the marked TX30 screw and remove the wall bracket. Fasten the wall bracket to the surface with three screws. Three screws and three wall plugs are included in the scope of delivery. If the screws supplied are not suitable for the surface, use suitable screws.
  • Page 49 To attach the SOL•THOR to the wall bracket, hook it into the wall bracket using the two bolts on the top and then screw it back onto the wall bracket using the TX30 screw. Check SOL•THOR for tight fit! ® SOL•THOR Assembly Instructions –...

  • Page 50: Electrical Connection

    8. Electrical connection 8.1. General information Cut the cable gland according to the cable diameter. The cable glands have the following inside diameters: ® SOL•THOR Assembly Instructions – Version 250224...

  • Page 51: Structure Of The Strain Relief

    Structure of the strain relief The scope of delivery includes the individual components of the strain relief and 9 x TX10 KST screws 3 x 12 mm ® SOL•THOR Assembly Instructions – Version 250224...

  • Page 52: Electrical Connection Of The Dc Cables

    8.2. Electrical connection of the DC cables The supplied MC4 connectors must be used. Please note that the maximum DC input voltage of 230 volts should not be exceeded under any circumstances. Current and power limitation are automatic. The PV side should not be grounded. AC and DC lines must be installed separately.

  • Page 53: Electrical Connection Of The Ac Cable (Only Required For Hot Water Boost)

    2. Then insert the sleeves into the housing. The sleeve is only properly engaged when you hear a clear "click". Before connecting the DC cables to SOL•THOR, check that the polarity is correct. Check the DC-Voltage with a multimeter to make sure the voltage and the polarity is OK.
  • Page 54 of 230 VAC, 45-65 Hz. It is not possible to feed electricity into the grid! Be aware of other consumers in the circuit, as this may cause the fuse to blow! ® SOL•THOR Assembly Instructions – Version 250224...

  • Page 55: Wiring Operating Mode M1: Hot Water

    8.4. Wiring operating mode M1: Hot water The protective conductor on the terminal must always be longer than L and N. The cable diameter must be at least 1.5 mm². The phases and the neutral conductor should not be earthed at the load outputs Out-1 and Out-2. It is not permissible to interpose an earth leakage circuit breaker.
  • Page 56 ® SOL•THOR Assembly Instructions – Version 250224...
  • Page 57 To the heating element, boiler, ... ® SOL•THOR Assembly Instructions – Version 250224...

  • Page 58: Wiring Operating Mode M2: Hot Water Stratified Charging

    8.5. Wiring operating mode M2: Hot water stratified charging The protective conductor on the terminal must always be longer than L and N. The cable diameter must be at least 1.5 mm². The phases and the neutral conductor should not be earthed at the load outputs Out-1 and Out-2.
  • Page 59 ® SOL•THOR Assembly Instructions – Version 250224...
  • Page 60 To the heating element, boiler, ® SOL•THOR Assembly Instructions – Version 250224...

  • Page 61: Connecting The Temperature Sensors To The 12-Pin Connector

    8.6. Connecting the temperature sensors to the 12- pin connector A temperature sensor is required for hot water boost or Legionella mode. One sensor is included in the scope of delivery; others can be purchased separately. Ensure that the terminal points are correctly assigned: External sensor 1 NTC-1 / GND External sensor 2...

  • Page 62: Communication Interfaces

    Sensor function: Operating mode Max / Sensor 1 Switch-over Sensor 2 none none Sensor 3 none none 8.7. Communication interfaces ® SOL•THOR Assembly Instructions – Version 250224...

  • Page 63: Wi-Fi

    Wi-Fi For more stable communication with the signal source, my-PV recommends a LAN connection over a Wi-Fi connection! Tip: A standard Wi-Fi repeater can be used to amplify the signal. ® SOL•THOR Assembly Instructions – Version 250224...

  • Page 64: Operating Displays

    9. Operating displays The appliance has a touch screen to display the operating status and for easy operation. Never touch the touch screen with pointed or sharp- edged objects! It is best to use the enclosed stylus for operation. The holder for the stylus can be attached to the housing of the device using the existing adhesive surface.
  • Page 65 Troubleshooting The device does not contain any parts that can be repaired by the user. In the event of a fault, please contact your specialist dealer or support@my-pv.com. Waste disposal Either keep the packaging material or dispose of it properly. Dispose of the product at the end of its service life in accordance with the applicable legal regulations.

  • Page 66: Technical Data

    10. Technical data DC operation 230 VDC MAX PV PV input voltage 30 – 230 VDC range Maximum input 230 Voc voltage Maximum PV input 26 A current 32 A SC PV Output alternating current: Voltage 0 – 230 VDC-PWM 100 Hz – 18 kHz Current 16 A Frequency...
  • Page 67 Grid connection Single-phase, max. 4 mm², 230 V, 45 - 65 AC protection max. 16 A, tripping characteristic B General data Consumer Terminal contacts, single-phase, max. 4 connections mm² Display Colour Graphic, Touch Screen 2,83“ Ethernet RJ45, WLAN, RS485; Two potential-free switching outputs: Interfaces 4 A (AC or SELV);...
