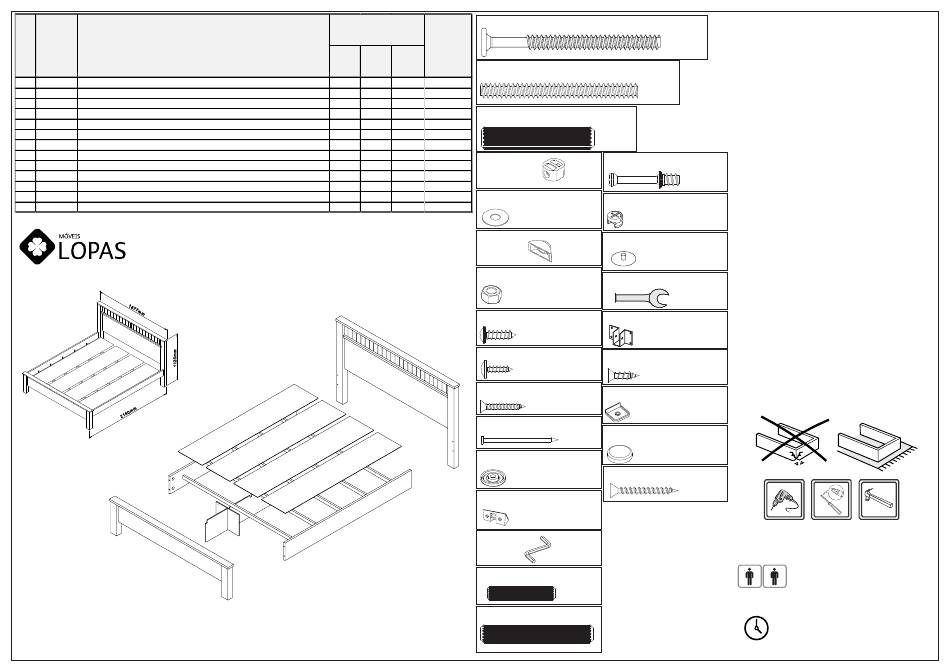

Moveis Lopas Athenas Assembly Instructions

CÓDIGO DESCRIÇÃO
N° CODE DESCRIPTION
CÓDIGO DESCRIPCIÓN
1 24930
BARRA CAMA/ RAIL/ LARGUERO
2 24933 PAINEL CABECEIRA/ HEADBOARD PANEL/ PANEL RESPALDO
3 24934
PAINEL FRISADO/ FRIZZED PANEL/ PANEL EN BAJO RELIEVE
4 24935
PAINEL PESEIRA/ FOOTBOARD PANEL/ PANEL DE LAS PATAS
5 66049 APOIO LONGITUDINAL/ LONGITUDINAL SUPPORT/ APOYO LONGITUDIONAL
6 24910
PÉ CABECEIRA/ BIG FOOT/ PIÉ GRANDE
7 24936
PÉ DIREITO PESEIRA/ SMALL RIGHT FOOT/ PIÉ DERECHO PEQUEÑO
8 26596 PÉ ESQUERDO PESEIRA/ SMALL LEFT FOOT/ PIÉ IZQUIÉRDO PEQUEÑO
9 26772
FUNDO ESTRADO/ HDF BASE/ BASE DE HDF
10 24937 TRAVESSA SUPERIOR/ UPPER BATTEN/ TRAVIESA SUPERIOR
11 24938 TRAVESSA CENTRAL/ CENTRAL BATTEN/ TRAVIESA CENTRAL
12 19117
TRAVESSÃO ESTRADO/ BIG BATTEN/ PARRILLA
13 66050 APOIO/ SUPPORT/APOYO
Rod. Prefeito Adolfo Nicolato, Km 10 - Rodeiro/MG - CEP:36510-000
+ 55 32 3577-3300 www.grupolopas.com.br
01
08
04
Instruções de Montagem Cama Casal 1,80 Athenas 2023
Assembly instructions Athenas 1,80 double bed
Instrucciones de armado cama de matrimonio Athenas 1,80
79591 - A3 - 29/11/2023 VRS 02
DIMENSÃO (mm)
DIMENSION (mm)
DIMENSIÓN (mm)
COMP. LARG.
LEN. WID.
LON. ANC.
2000 240
1660 450
1660 160
1660 250
1600 320
1100 98
430 98
430 98
1850 380
1877 85
1660 65
1797 45
400 320
11 03
06
09
09
09
09
12
12
12
12
13
05
12
01
07
A - PARAFUSO 1/4X130MM
1/4X130MM SCREW
TORNILLO 1/4X130MM
QUANTIDADE
QUANTITY
ESP.
CANTIDAD
DEPTH.
B - BARRA ROSQUEADA
ESP. THREADED BAR
BARRA ROSCADA
25 2
15 1
15 1
CAVILHA MADEIRA 10X50MM
C -
15 1
10X50MM WOODEN DOWEL
TARUGO DE MADERA 10X50MM
12 1
74 2
75 1
75 1
D -
ANEL DE FIXAÇÃO
FIXATION RING
6 4
ANILLO DE FILACIÓN
25 2
CÓD. 64987
18X16X11MM
25 1
E - ARRUELA 1/4''
23 5
1/4'' WASHER
ARANDELA 1/4''
12 2
CÓD. 65087
PORCA
F -
SCREW NUT
TUERCA
CÓD. 27074
PORCA SEXTAVADA 13MM
G -
13MM SCREW NUT SIX SIDES
TUERCA SEIS LADOS 13MM
CÓD. 27074
PARAFUSO FLANGEADO 4,5X16MM
H -
4,5X16MM WASHER HEAD SCREW
TORNILLO FLANGEADO 4,5X16MM
CÓD. 27074
I - PARAFUSO 3,5X12MM
10 3,5X12MM SCREW
TORNILLO 3,5X12MM
CÓD. 64825
02 J -
PARAFUSO 3,5X20MM
3,5X20MM SCREW
TORNILLO 3,5X20MM
CÓD. 64761
K-
PREGO 13X15
13X15 NAIL
CLAVO 13X15
06
CÓD. 2434
L - SAPATA REDONDA 15MM
15MM CIRCULAR PAD
ZAPATA CIRCULAR 15MM
CÓD. 65200
M -
CANTONEIRA PLÁSTICA
PLASTIC CORNER PLATE
ESQUINERO PLÁSTICO
N -
CHAVE ZETA
ALLEN WRENCH
LLAVE CETA
COD. 64981
O - CAVILHA MADEIRA 6X30MM
6X30MM WOODEN DOWEL
TARUGO DE MADERA 6X30MM
CÓD. 65617
P - CAVILHA MADEIRA 8x50MM
8x50MM WOODEN DOWEL
TARUGO DE MADERA 8x50MM
CÓD. 65621
