ATIKA RL 1400 Original Instructions Manual

ATIKA RL 1400 Original Instructions Manual

Handheld agitator
Hide thumbs Also See for RL 1400:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 12

Quick Links

Download this manual
RL 1400
Originalbetriebsanleitung – Sicherheitshinweise – Ersatzteile
Original instructions – Safety instructions – Spare parts
Notice originale – Consignes de sécurité – Pièces de rechange
Originální návod k použití – Bezpečnostní pokyny – Náhradní díly
Original brugsanvisning – Sikkerhedsanvisninger – Reservedele
Manual original – Indicaciones de seguridad – Repuestos
Alkuperäiset ohjeet – Turvaohjeet – Varaosat
Erediti használati utalítás – Biztonsági tudnivalók – Pótalkatrészek
Originalne upute za rad – Sigurnosne upute – Rezervni dijelovi
Istruzioni originali – Indicazioni per la sicurezza – Pezzi di ricambio
Original brugsanvisning – Sikkerhetsinformasjoner – Reservedeler
Oorspronkelijke gebruiksaanwijzing – Veiligheidsinstructies
Instrukcja oryginalna – Wskazówki bezpieczeństwa
Instrucţiuni originale – Instrucţiuni de protecţie – Piese de schimb
Originálný návod na použitie – Bezpečnostné pokyny
Navodilo za uporabo – Varnostni napotki – Nadomestni deli

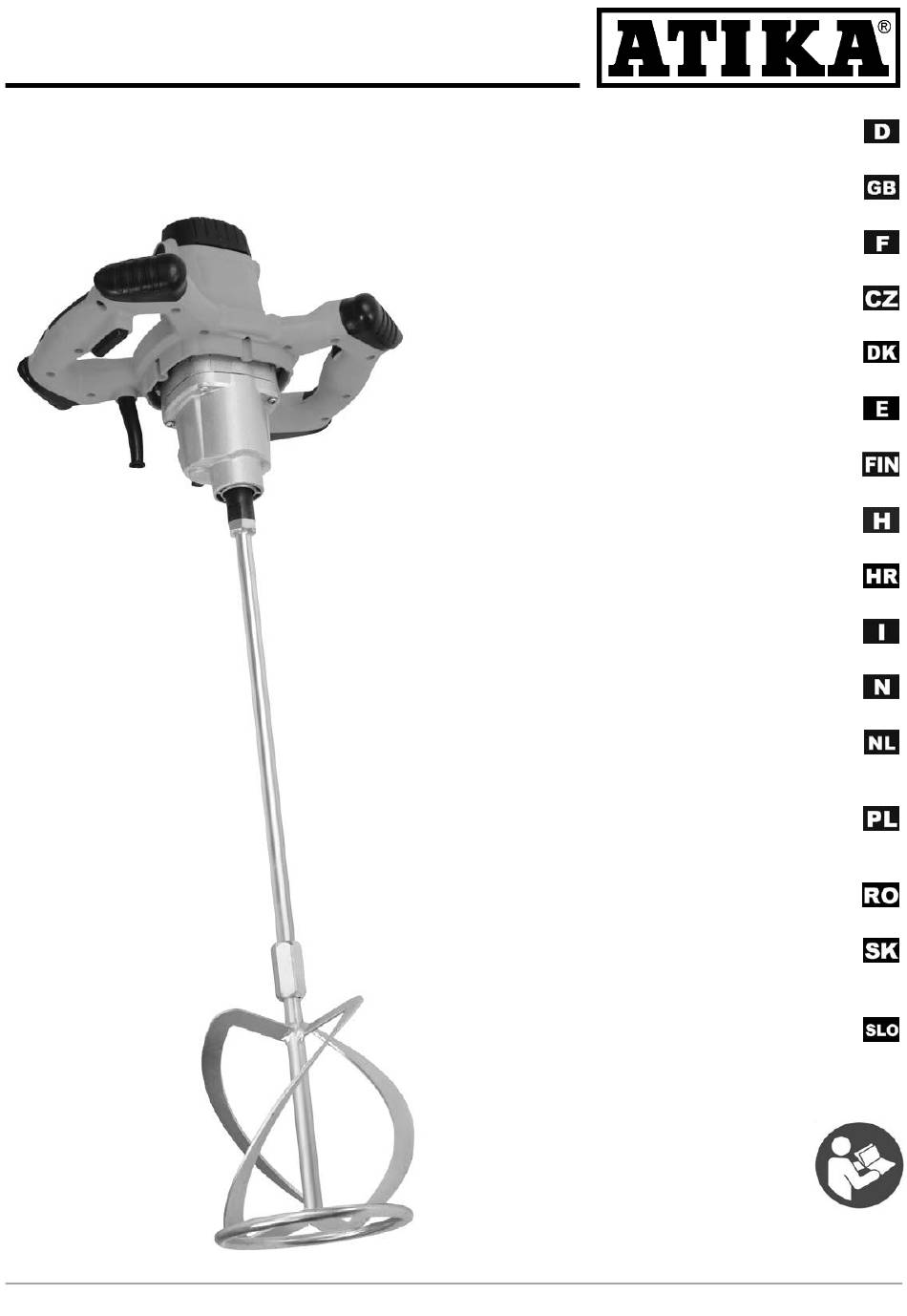

Hand - Rührgerät
Handheld agitator
Agitateur portatif
Ruční míchačka
Håndblander
Mezcladora
Käsisekoituslaite
Kézi keverőgép
Ručna mješalica
Mescolatore a mano
Håndrøreapparat
Hand-roerapparaat
Reserveonderdelen
Mieszarka ręczna
Części zamienne
Aparat manual de malaxare
Ručná miešačka
Náhradné dielce
Ročni mešalnik
Seite 5
Page 12
Page 18
Str 25
Side 31
Página 37
Side 44
50. oldal
Strana 57
Pagina 64
Side 71
Blz. 77
Stronie 84
S. 91
Strana 98
Stran 104
