Notável Móveis NT 4015 Assembly Instructions

01. A marcação do número de lote e código da peça que aparece nas fitas de borda é
facilmente removida com borracha escolar ou com pano e álcool.
01. La marcación con el código del producto y el número en las cintas aparentes pueden
ser quitados con paño y alcohol.
01. Marking with product code and number of parts on the apparent ribbons can be
removed with cloth and alcohol.
CÓD PRODUTO Nº PEÇA
CÓD PRODUCTO NR. PIEZA
CODE ITEM
NT4015 1 LATERAL ESQUERDA | LATERAL IZQUIERDA | LEFT SIDE
NT4015 2 BASE INFERIOR | BASE INFERIOR | LOWER BASE
NT4015 3 TAMPO SUPERIOR | CUBIERTA SUPERIOR | UPPER TOP
NT4015 4 PRATELEIRA SUPERIOR | REPISA SUPERIOR | UPPER SHELF
NT4015 5 DIVISÓRIA CENTRAL | DIVISIÓN CENTRAL | CENTRAL DIVISORY
NT4015 6 PRATELEIRA DIREITA | REPISA DERECHA| RIGHT SHELF
NT4015 7 LATERAL DIREITA | LATERAL DERECHA | RIGHT SIDE
NT4015 8 PORTA DIR/ESQ | PUERTA DER/IZQ | RIGTH/LEFT DOOR
NT4015 9 FUNDO TRASEIRO | FONDO TRASERO | REAR BOTTOM
NT4015 10 KIT ACESSÓRIO | KIT DE ACCESORIOS | ACCESSORY KIT
TERMO DE GARANTIA
A presente garantia deverá ser exercida nos prazos aqui indicados,
mediante apresentação deste certificado e da nota fiscal.
Para que o produto esteja assegurado pela garantia conferida neste
documento, o cliente deverá adotar as seguintes orientações e cuidados
quanto à montagem, conservação e limpeza.
MONTAGEM
A montagem deverá ser feita obedecendo as instruções do manual
de montagem que será fornecido com o produto no momento da entrega.
Para o uso adequado e conservação do móvel deve-se evitar maus
tratos, como por exemplo: bater portas e gavetas, arrastar ou riscar o
móvel, umidade ou calor excessivos e exposição ao sol, para evitar
possível alteração na cor original dos móveis.
Não será de responsabilidade da Notável Móveis problemas que
tenham origem na utilização dos produtos de forma inadequada ou
quebra do móvel em função do excesso de peso por colocação de pedras
de granito, mármore e outros.
- O peso suportado por cada prateleira deverá obedecer os valores
indicados na ilustração.
Também não serão de responsabilidade da Notável Móveis,
PRAZO DE GARANTIA
O prazo de garantia será de noventa (90) dias, conforme prevista no artigo 26 do Código
do Consumidor, a contar da efetiva entrega do produto, desde que observadas as condições
normais de uso e conservação. Essa garantia cobre defeitos de fabricação. A Indústria de
Móveis Notável não se responsabiliza pela garantia estendida adquirida pelos consumidores
junto aos lojistas e seguradoras, a garantia legal da fabricante é de 90 dias. Art. 26, II, CDC."
A
CAVILHA MADEIRA 6x30mm
CLAVIJA MADERA 6x30mm
6x30mm WOODEN DOWEL
X
PARAFUSO 4x12mm CABEÇA PANELA
TORNILLO 4x12mm CABEZA SARTÉN
4x12mm PAN HEAD SCREW
S
PUXADOR MDF 240mm
MANIJA MDF 240mm
240mm MDF HANDLE
PV
PORTA VASSOURAS
SOPORTE PARA ESCOBAS
BROOM HOLDER

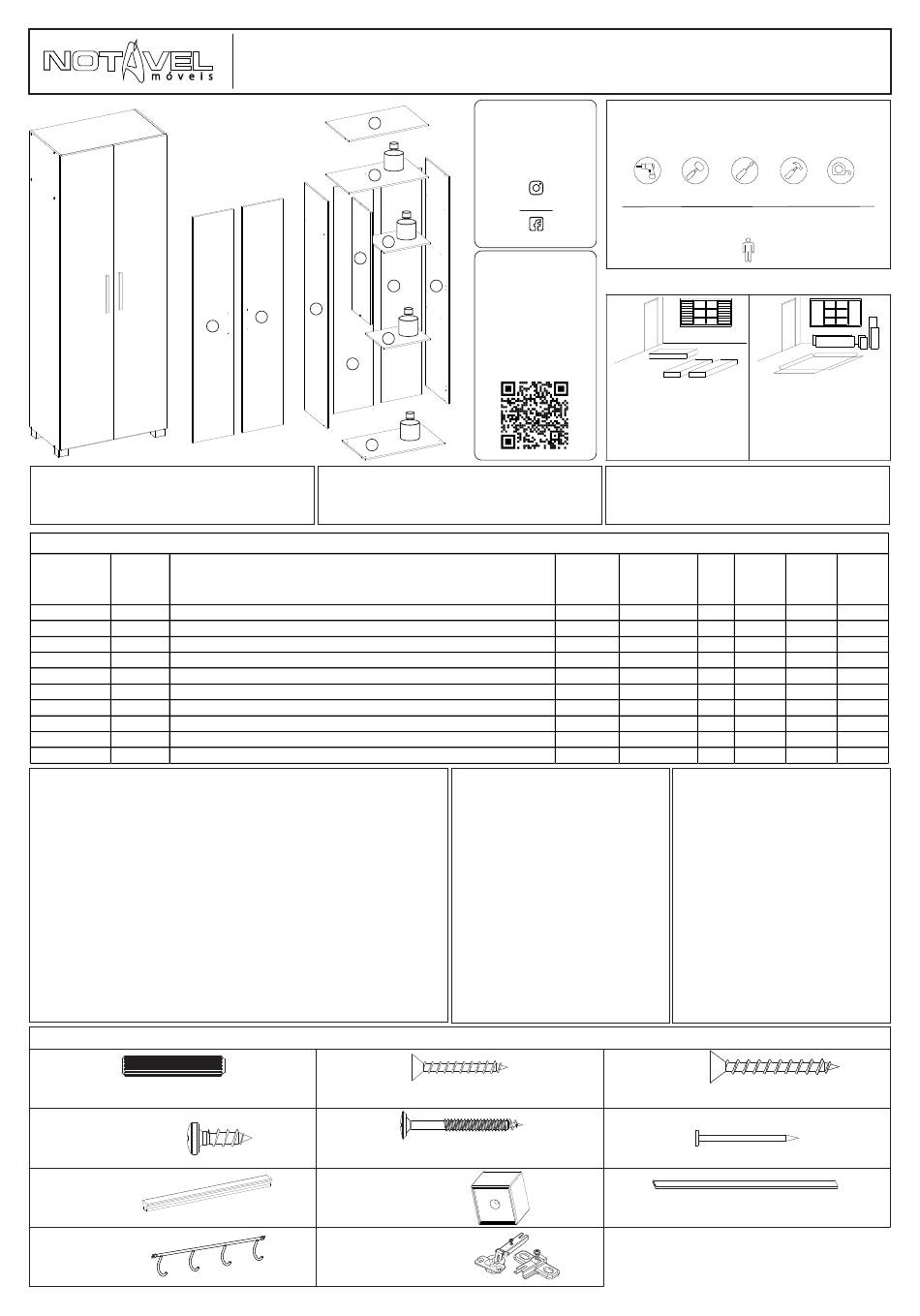

ESQUEMA DE MONTAGEM
INSTRUCCIONES DE MONTAJE
ASSEMBLY INSTRUCTIONS
03
04
05
01
08
08
09
02
02. Para reclamações, ter à mão a etiqueta do produto com número do lote e data da
fabricação.
02. Para cualquiera que sea la reclamación hay que tener siempre a mano la etiqueta del
producto con el número del lote y la fecha de fabricación.
02. For complaints always have the product label with the batch number and manufacturing
date at hand.
RELAÇÃO DE PEÇAS | LISTA DE PIEZAS | PARTS LIST
DESCRIÇÃO
DESCRIPCIÓN
DESCRIPTION
problemas que tenham origem em:
- Instalações elétricas ou hidráulicas.
- Ações de cupins ou outras pragas.
- Armazenamento e deslocamento do móvel em locais impróprios e
não dedetizados periodicamente.
- Todo e qualquer recorte ou alteração nos móveis.
- Uso de produtos de limpeza ou abrasivos não recomendados.
CONSERVAÇÃO E LIMPEZA
Para maior durabilidade, recomenda-se que a limpeza dos móveis
seja feita da seguinte forma:
Nas partes externas (portas, laterais e frente de gaveta), internas,
vidros e espelhos, a limpeza deverá ser feita com pano limpo e levemente
umedecido em água e sabão neutro. Em seguida, deverá ser passado um
pano limpo e seco.
Em caso de transferência do móvel para local diverso, esta só
poderá ocorrer através de profissional especializado, sendo que para a
movimentação do móvel é necessário que o mesmo seja levantado do
chão. O produto não deve ser arrastado, pois avarias no manuseio e
transporte, não estão contempladas na garantia.
RELAÇÃO DE FERRAGENS | LISTA DE HARDWARE |
14 W
PARAFUSO 3,5x25mm CABEÇA CHATA
CÓDIGO:270
TORNILLO 3,5x25mm CABEZA PLANA
CODIGO:270
3,5x25mm FLAT HEAD SCREW
CODE:270
26
PH
PARAFUSO 3,5x40mm CABEÇA FLANGEADA
CÓDIGO:13
TORNILLO 3,5x40mm CABEZA BRIDADA
CODIGO:13
3,5x40mm FLANGED HEAD SCREW
CODE:13
2 PE
PÉ PLÁSTICO 60x60x45mm
CÓDIGO:2947
PATA PLÁSTICA 60x60x45mm
CODIGO:2947
60x60x45mm PLASTIC FOOT
CODE:2947
1 M
DOBRADIÇA RETA 26mm COM CALÇO
CÓDIGO:584
BISAGRA RECTA 26mm CON CALZO
CODIGO:584
26mm STRAIGHT HINGE WITH WEDGE
CODE:584
COD: NT 4015
MULTIUSO NT 4015
ORGANIZADOR NT 4015
NT 4015 MULTIPURPOSE
ACOMPANHE A NOTÁVEL MÓVEIS
NAS REDES SOCIAIS.
SIGA EL NOTAVEL MOVEIS EN
LAS REDES SOCIALES.
FOLLOW THE NOTAVEL MOVEIS ON
5kg
THE SOCIAL NETWORKS
@NOTAVELMOVEIS
5kg
/NOTAVELMOVEIS
06
ESSE PRODUTO POSSUI VÍDEO DE
MONTAGEM DISPONÍVEL NO
NOSSO CANAL.
09 07
ESTE PRODUCTO TIENE UN VIDEO
DE MONTAJE DISPONIBLE EN
NUESTRO CANAL.
5kg
06
THIS PRODUCT HAS A VIDEO OF
ASSEMBLY VIDEO AVAILABLE ON
OUR CHANNEL.
5kg
DOCUMENTO DE FIANZA
Esta garantía se ejerce dentro del
periodo en el presente documento, con
la presentación de este certificado y la
factura.
P a r a q u e e l p r o d u c t o e s t é
garantizado por la garantía dada en este
documento, el cliente debe tomar las
siguientes directrices y precauciones de
instalación, mantenimiento y limpieza.
MONTAJE
El montaje se realizará siguiendo
las instrucciones de ensamblaje que
serán proporcionadas con la entrega del
producto.
Para el uso adecuado y la
conservación del mueble se debe evitar
los malos tratos, tales como: golpear
puertas y cajones, arrastrar o arañar los
muebles, humedad o el calor excesivos y
la exposición al sol para evitar un posible
cambio en el color original de los
muebles.
No será responsabilidad de
Notável Móveis problemas que se
originen en el uso de los productos de
forma inapropiada o ruptura del mueble
en función de exceso de peso mediante
la colocación de piedras de granito,
mármol y otros.
- El peso soportado por cada
estante debe cumplir con los valores
indicados en la ilustración.
LIST OF HARDWARE
DIMENSÕES TOTAIS | DIMENSIONES TOTALES |
OVERALL DIMENSIONS
VOLUME | VOLUMEN | VOLUME: 01
FERRAMENTAS PARA MONTAGEM E INSTALAÇÃO
HERRAMIENTAS PARA ENSAMBLAJE E INSTALACIÓN
TOOLS FOR ASSEMBLY AND INSTALLATION
Ferramentas não fornecidas | Herramientas no proporcionadas | Tools not supplied
MARTELO DE CHAVE PHILIPS
PARAFUSADEIRA
BORRACHA E FENDA
DESTORNILLADOR MARTILLO DE GOMA DESTORNILLADOR
ELETRIC SCREW RUBBER HAMMER Y DE CRUCETA
DRIVER PHILLIPS
SCREWDRIVER
Montagem
Ensamblaje
Assembly
1.
Atenção: para maiores cuidados realize a abertura
das caixas somente no local da montagem!
Atención: para un mayor cuidado, abra las cajas
sólo en el lugar de instalación.
Attention: for greater care, open the boxes
only at the assembly site!
03. Sr. Montador, favor conferir as peças antes da montagem, pois só efetuamos a troca do
produto antes de ser montado.
03. Señor ensamblador, favor conferir las piezas antes del montaje, pues sólo cambiamos los
productos antes de ensamblados.
03. Mr. Assembler, please check parts before assembling. We only replace products before put
together.
COD PEÇA QTDE
MATERIAL COD PIEZA CTD.
PART CODE QTY.
MDP 49205-01 1
MDP 49206-02 1
MDP 49207-03 1
MDP 49208-04 1
MDP 49209-05 1
MDP 49210-06 2
MDP 49211-07 1
MDP 70487-08 2
HDF 49213-09 2
- 49214-10 1
Tampoco serán responsabilidad
WARRANTY TERM
de Notável Muebles los problemas que
This warranty shall be applied
se originan en:
within the time limits specified herein, by
- Instalaciones eléctricas o
presentation of this certificate and
hidráulicas.
invoice.
- Acciones de termitas u otras
In order for the product to be
plagas.
covered by the warranty provided in this
- Almacenamiento y cambio del
document, the client should follow the
mueble en locales inapropiados y no
following guidelines and precautions for
fumigados periódicamente.
assembly, maintenance and cleaning.
- Todo y cada corte o cambio en
los muebles.
- Uso de productos de limpieza o ASSEMBLY
abrasivos no recomendados.
Assembly must be carried out
according to the instructions in the
CUIDADO Y LIMPIEZA
assembly manual which is supplied with
Para una mayor durabilidad, se
the product at the time of delivery.
recomienda que la limpieza de los
For proper use and conservation
muebles sea hecha como sigue:
of this furniture, mistreatment should be
En las partes externas (puertas,
avoided, such as hitting doors and
laterales y frontales de cajón), internas,
drawers, dragging or scratching the
vidrios y espejos, la limpieza debe ser
furniture, excessive moisture or heat to
hecha con paño limpio y ligeramente
avoid possible changes in its original
humedecido con agua y jabón suave. A
color.
continuación, se debe pasar un paño
Problems from improper use of
limpio y seco.
En el caso del traslado del mueble the products as breaking of the furniture
a otro sitio, esto sólo puede ocurrir a due to the excess weight by installation
través de profesionales especializados,
of granite, marble, and others will not be
y para el manejo del mueble se requiere
the responsibility of Notável Móveis
que el mismo sea levantado del piso. El
- The weight withstood by each
producto no debe ser arrastrado pues
shelf/drawer must comply with the
daños en la manipulación y el transporte
values indicated in illustration.
no están cubiertos por la garantía.
4 PA
PARAFUSO 6x40mm CABEÇA CHATA
CÓDIGO:2
TORNILLO 6x40mm CABEZA PLANA
CODIGO:2
6x40mm FLAT HEAD SCREW
CODE:2
17
D
PREGO 23x4mm
CÓDIGO:1572
CLAVO 23x4mm
CODIGO:1572
23x4mm NAIL
CODE:1572
4 H
PERFIL H PLÁSTICO 1810X20mm
CÓDIGO:1915
PERFIL EN H DE PLÁSTICO 1810X20mm
CODIGO:1915
PLASTIC H-PRILL 1810X20mm
CODE:1915
6
CÓDIGO:279
CODIGO:279
CODE:279
PÁGINA | PAGINA | PAGE: 01
:
1855x671x393mm
MARTELO TRENA
5M
MARTILLO CINTA MÉTRICA
HAMMER
MEASURING
TAPE
2.
Utilize o papelão como proteção sobre o
piso limpo, realizando todo o processo de
montagem sobre o papelão
Utilice el cartón como protección en el suelo
limpio, llevando a cabo todo el proceso de montaje
proceso de montaje en el cartón
Use the cardboard as protection over the
clean floor, performing the entire assembly process
assembly process on the cardboard
COMP. LARG ESP
LARGO ANCHO ESP
LENGTH WIDTH THICK
1810 375 12
647 375 12
647 375 12
647 375 12
900 301 12
382 300 12
1810 375 12
1810 333 15
1806 330 3
- - -
It will not be responsibility of the
Notável Móveis either problem from:
- E l e c t r i c a l o r h y d r a u l i c
installations.
- Actions of termites or other pests.
- Storage and moving of the
furniture in inappropriate places and not
fumigated periodically.
- Any trimming or alteration in the
furniture.
- Use of cleaning agents or
abrasives not recommended.
UPKEEP AND CLEANING
For durability, it is recommended
that the furniture be cleaned this way:
In the outer parts (doors, sides
and drawer front), inside, glass and
mirrors, the cleaning should be done with
a cloth clean and lightly moistened with
mild soap and water. Then a clean, dry
cloth should be used.
In case of transfer of the furniture
to a different place, this can only be done
by specialized professionals, and for the
moving of the furniture it is necessary
that it is lifted off the ground. It should not
be dragged because malfunctions due to
handle and moving are not covered by
the warranty.
4
CÓDIGO:3
CODIGO:3
CODE:3
50
CÓDIGO:268
CODIGO:268
CODE:268
1
CÓDIGO:2027
CODIGO:2027
CODE:2027
