Notável Móveis NT 3115 Assembly Instructions

21
21
CÓD PRODUTO Nº PEÇA
CÓD PRODUCTO NR. PIEZA
CODE ITEM
NT3115 1 LATERAL ESQ ARMÁRIO | ARMARIO LATERAL IZQUIERDO | LEFT SIDE CABINET
NT3115 2 BASE INFERIOR | INFERIOR BASE | LOWER BASE
NT3115 3 PRATELEIRA INFERIOR | ESTANTE INFERIOR| LOWER SHELF
NT3115 4 DIVISORIA INF ESQ | PARTE INFERIOR IZQUIERDA | LOWER LEFT PARTITION
NT3115 5 DIVISORIA INF DIR | PANEL LATERAL INFERIOR DERECHO | LOWER RIGHT PARTITION
NT3115 6 LATERAL DIR ARMÁRIO | ARMARIO LATERAL DERECHO | RIGHT SIDE CABINET
NT3115 7 VISTA FRONTAL | VISTA FRONTAL | FRONT VIEW
NT3115 8 VISTA TRASEIRA | VISTA TRASERA | REAR VIEW
NT3115 9 TAMPO ARMÁRIO | TABLERO PRINCIPAL | MAIN BOARD
NT3115 10 LATERAL ESQ SUP | PARTE SUPERIOR IZQUIERDA | UPPER LEFT SIDE
NT3115 11 BASE SUPERIOR | BASE SUPERIOR | TOP BASE
NT3115 12 PRATELEIRA SUP ESQ | ESTANTE SUPERIOR IZQUIERDO | UPPER LEFT-HAND SHELF
NT3115 13 DIVISÓRIA SUP CENTRAL | TABIQUE CENTRAL SUPERIOR | UPPER CENTER PARTITION
NT3115 14 PRATELEIRA SUP CENTRAL | ESTANTE CENTRAL SUPERIOR | UPPER CENTER SHELF
NT3115 15 TAMPO SUPERIOR | PORTADA SUPERIOR | TOP TAMPO
NT3115 16 VISTA SUPERIOR | VISTA ARRIBA | TOP VIEW
NT3115 17 DIVISÓRIA SUP MAIOR | PARTICIÓN SUPERIOR MÁS GRANDE | LARGER UPPER PARTITION
NT3115 18 PRATELEIRA SUP DIR | ESTANTE SUPERIOR DERECHO | UPPER RIGHT-HAND SHELF
NT3115 19 TAMPO SUP DIR | PARTE SUPERIOR DERECHA | RIGHT TOP
NT3115 20 LATERAL SUP DIR | PARTE SUPERIOR DERECHA | UPPER RIGHT SIDE
NT3115 21 PORTAS ARMÁRIO | TABLERO DE PUERTAS | DOORS BOARD
NT3115 22 FRENTE DE GAVETA | FRENTE DE CAJÓN | DRAWER FRONT
NT3115 23 FRENTE DE GAVETÃO | FRENTE DE CAJÓN | DRAWER FRONT
NT3115 24 LATERAL DE GAVETA | LATERAL DEL CAJÓN | DRAWER SIDE
NT3115 25 TRASEIRO DE GAVETA | CAJÓN TRASERO | DRAWER BACK
NT3115 26 PORTA SUP DIREITA | PUERTA SUPERIOR DERECHA | UPPER RIGHT-HAND DOOR
NT3115 27 PORTA SUP ESQUERDA | PUERTA SUPERIOR IZQUIERDA | UPPER LEFT-HAND DOOR
NT3115 38 RODAPÉ FRONTAL | NOTA AL PIE DE PÁGINA | FRONT FRAME
NT3115 39 RODAPÉ TRASEIRO | PLINTO TRASERO | REAR PLINTH
NT3115 40 RODAPÉ CENTRAL | PIE CENTRAL | CENTER FOOTER
NT3115 28 FUNDO GAVETA | FONDO GAVETTE | GAVETTE FUND
NT3115 29 FUNDO INFERIOR BALCÃO | CONTADOR INFERIOR | BOTTOM BOTTOM COUNTER
NT3115 30 FUNDO DIR ARMÁRIO | ARMARIO INFERIOR DERECHO | BOTTOM RIGHT CABINET
NT3115 31 FUNDO ESQUERDO SUPERIOR | ARRIBA A LA IZQUIERDA ABAJO | TOP LEFT BOTTOM
NT3115 33 FUNDO GAVETEIRO | CAJÓN INFERIOR | DRAWER BOTTOM
NT3115 34 FUNDO DIR. BALCÃO | CONTADOR INFERIOR DERECHO | COUNTER BOTTOM RIGHT
NT3115 35 FUNDO INF ESQ ARMÁRIO | ARMARIO INF IZQUIERDO | BOTTOM LEFT BOTTOM CABINET
NT3115 36 FUNDO CENTRAL INFERIOR | FONDO CENTRAL INFERIOR | BOTTOM CENTER BOTTOM
NT3115 37 KIT DE ACESSÓRIO | KIT DE ACCESORIOS | ACCESSORY KIT
TERMO DE GARANTIA
A presente garantia deverá ser exercida nos prazos aqui indicados,
mediante apresentação deste certificado e da nota fiscal.
Para que o produto esteja assegurado pela garantia conferida neste
documento, o cliente deverá adotar as seguintes orientações e cuidados
quanto à montagem, conservação e limpeza.
MONTAGEM
A montagem deverá ser feita obedecendo as instruções do manual
de montagem que será fornecido com o produto no momento da entrega.
Para o uso adequado e conservação do móvel deve-se evitar maus
tratos, como por exemplo: bater portas e gavetas, arrastar ou riscar o
móvel, umidade ou calor excessivos e exposição ao sol, para evitar
possível alteração na cor original dos móveis.
Não será de responsabilidade da Notável Móveis problemas que
tenham origem na utilização dos produtos de forma inadequada ou
quebra do móvel em função do excesso de peso por colocação de pedras
de granito, mármore e outros.
- O peso suportado por cada prateleira deverá obedecer os valores
indicados na ilustração.
Também não serão de responsabilidade da Notável Móveis,
PRAZO DE GARANTIA
O prazo de garantia será de noventa (90) dias, conforme prevista no artigo 26 do Código
do Consumidor, a contar da efetiva entrega do produto, desde que observadas as condições
normais de uso e conservação. Essa garantia cobre defeitos de fabricação. A Indústria de
Móveis Notável não se responsabiliza pela garantia estendida adquirida pelos consumidores
junto aos lojistas e seguradoras, a garantia legal da fabricante é de 90 dias. Art. 26, II, CDC."

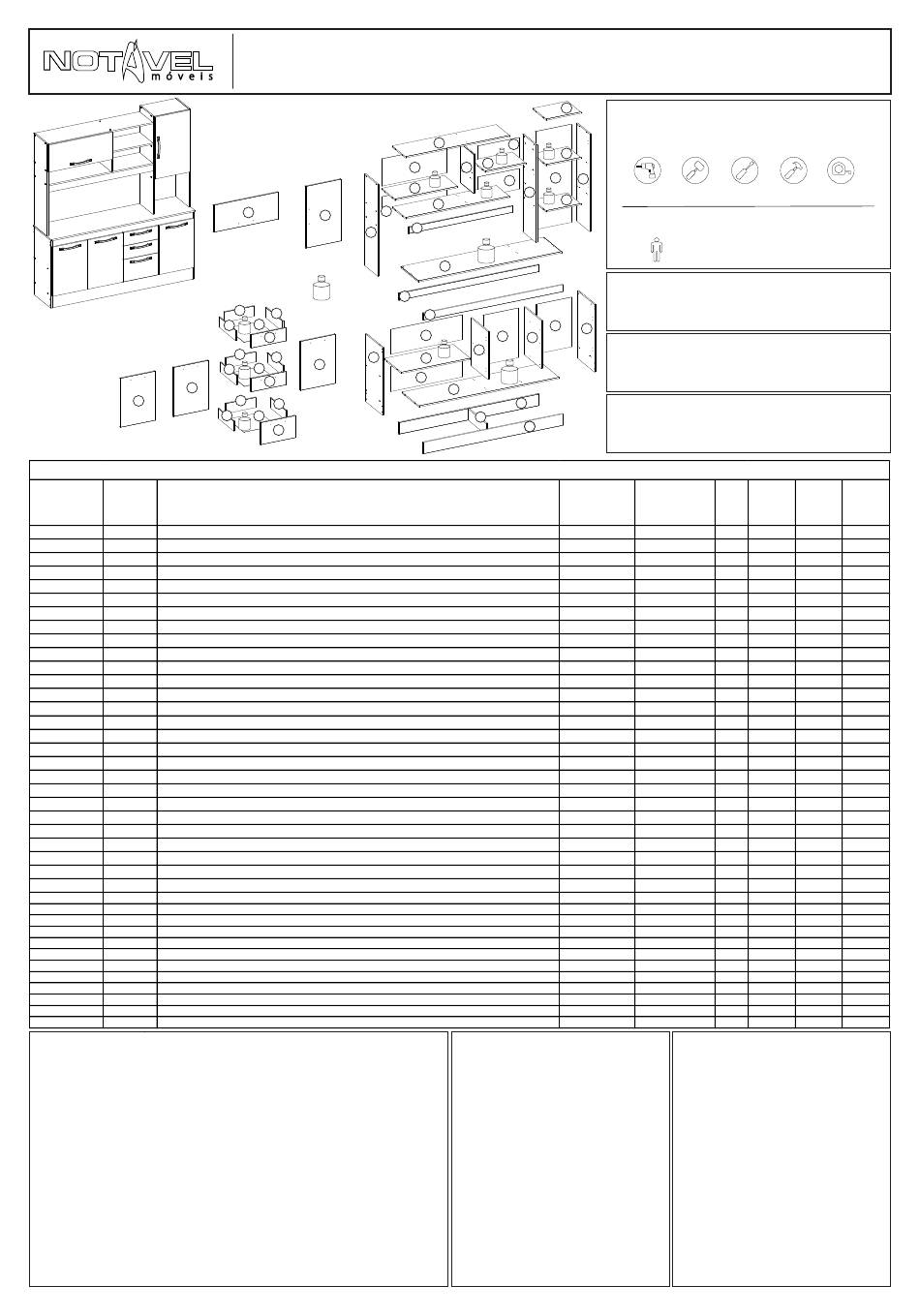

ESQUEMA DE MONTAGEM
INSTRUCCIONES DE MONTAJE
ASSEMBLY INSTRUCTIONS
35
27
26
10
5kg
25
24
28
24
3kg
22
25
24 01
21
28
24
3kg
22
25
24
24 28
3kg
23
RELAÇÃO DE PEÇAS | LISTA DE PIEZAS | PARTS LIST
DESCRIÇÃO
DESCRIPCIÓN
DESCRIPTION
problemas que tenham origem em:
- Instalações elétricas ou hidráulicas.
- Ações de cupins ou outras pragas.
- Armazenamento e deslocamento do móvel em locais impróprios e
não dedetizados periodicamente.
- Todo e qualquer recorte ou alteração nos móveis.
- Uso de produtos de limpeza ou abrasivos não recomendados.
CONSERVAÇÃO E LIMPEZA
Para maior durabilidade, recomenda-se que a limpeza dos móveis
seja feita da seguinte forma:
Nas partes externas (portas, laterais e frente de gaveta), internas,
vidros e espelhos, a limpeza deverá ser feita com pano limpo e levemente
umedecido em água e sabão neutro. Em seguida, deverá ser passado um
pano limpo e seco.
Em caso de transferência do móvel para local diverso, esta só
poderá ocorrer através de profissional especializado, sendo que para a
movimentação do móvel é necessário que o mesmo seja levantado do
chão. O produto não deve ser arrastado, pois avarias no manuseio e
transporte, não estão contempladas na garantia.
COD: NT 3115
COZINHA NT 3115
COCINA NT 3115
KITCHEN NT 3115
19
15
36
18
8kg
8kg
14
31 13
30
36
8kg
12
17
8kg
8kg 18
11
16
18kg
09
08
07
34
29
33
05
04
8kg
03
18kg
29
02
39
40
38 09
DOCUMENTO DE FIANZA
Esta garantía se ejerce dentro del de Notável Muebles los problemas que
periodo en el presente documento, con se originan en:
la presentación de este certificado y la
factura. hidráulicas.
P a r a q u e e l p r o d u c t o e s t é
garantizado por la garantía dada en este plagas.
documento, el cliente debe tomar las
siguientes directrices y precauciones de mueble en locales inapropiados y no
instalación, mantenimiento y limpieza. fumigados periódicamente.
MONTAJE los muebles.
El montaje se realizará siguiendo
las instrucciones de ensamblaje que abrasivos no recomendados.
serán proporcionadas con la entrega del
producto.
Para el uso adecuado y la
recomienda que la limpieza de los
conservación del mueble se debe evitar
los malos tratos, tales como: golpear muebles sea hecha como sigue:
puertas y cajones, arrastrar o arañar los
laterales y frontales de cajón), internas,
muebles, humedad o el calor excesivos y
la exposición al sol para evitar un posible vidrios y espejos, la limpieza debe ser
cambio en el color original de los hecha con paño limpio y ligeramente
humedecido con agua y jabón suave. A
muebles.
No será responsabilidad de continuación, se debe pasar un paño
Notável Móveis problemas que se limpio y seco.
originen en el uso de los productos de
forma inapropiada o ruptura del mueble a otro sitio, esto sólo puede ocurrir a
en función de exceso de peso mediante través de profesionales especializados,
y para el manejo del mueble se requiere
la colocación de piedras de granito,
mármol y otros. que el mismo sea levantado del piso. El
- El peso soportado por cada producto no debe ser arrastrado pues
daños en la manipulación y el transporte
estante debe cumplir con los valores
indicados en la ilustración. no están cubiertos por la garantía.
DIMENSÕES TOTAIS | DIMENSIONES TOTALES |
OVERALL DIMENSIONS
1828x1601x398mm
VOLUME | VOLUMEN | VOLUME: 02
FERRAMENTAS PARA MONTAGEM E INSTALAÇÃO
HERRAMIENTAS PARA ENSAMBLAJE E INSTALACIÓN
TOOLS FOR ASSEMBLY AND INSTALLATION
Ferramentas não fornecidas | Herramientas no proporcionadas | Tools not supplied
MARTELO DE CHAVE PHILIPS
PARAFUSADEIRA
BORRACHA E FENDA
20
DESTORNILLADOR MARTILLO DE GOMA DESTORNILLADOR
ELETRIC SCREW RUBBER HAMMER Y DE CRUCETA
DRIVER PHILLIPS
SCREWDRIVER
ATENÇÃO: Sugerimos montar os produtos sobre a
Montagem
embalagem para evitar arranhões nas peças.
Ensamblaje
Assembly
PRECAUCIÓN: Sugerimos ensamblar los productos
sobre el embalaje para evitar rayaduras en las partes.
ATTENTION: We suggest assembling the products on
the packaging to avoid scratches on the parts.
01. A marcação do número de lote e código da peça que aparece nas fitas de borda é
facilmente removida com borracha escolar ou com pano e álcool.
01. La marcación con el código del producto y el número en las cintas aparentes pueden
ser quitados con paño y alcohol.
01. Marking with product code and number of parts on the apparent ribbons can be
removed with cloth and alcohol.
06
02. Para reclamações, ter à mão a etiqueta do produto com número do lote e data da
fabricação.
02. Para cualquiera que sea la reclamación hay que tener siempre a mano la etiqueta del
producto con el número del lote y la fecha de fabricación.
02. For complaints always have the product label with the batch number and manufacturing
date at hand.
03. Sr. Montador, favor conferir as peças antes da montagem, pois só efetuamos a troca do
produto antes de ser montado.
03. Señor ensamblador, favor conferir las piezas antes del montaje, pues sólo cambiamos los
productos antes de ensamblados.
03. Mr. Assembler, please check parts before assembling. We only replace products before put
together.
COD PEÇA QTDE
MATERIAL COD PIEZA CTD.
PART CODE QTY.
MDP 70000-01 1
MDP 70001-02 1
MDP 70002-03 1
MDP 70003-04 1
MDP 70004-05 1
MDP 70005-06 1
MDP 70006-07 1
MDP 70007-08 1
MDP 70008-09 1
MDP 70009-10 1
MDP 70010-11 1
MDP 70011-12 1
MDP 70012-13 1
MDP 70013-14 1
MDP 70014-15 1
MDP 70015-16 1
MDP 70016-17 1
MDP 70017-18 2
MDP 70018-19 1
MDP 70019-20 1
MDP 46981-21 3
MDP 70027-22 2
MDP 70028-23 1
MDP 70029-24 6
MDP 70030-25 3
MDP 70020-26 1
MDP 70021-27 1
MDP 70022-38 1
MDP 70023-39 1
MDP 70024-40 1
HDF 46988-28 3
HDF 46989-29 2
HDF 46990-30 1
HDF 46991-31 1
HDF 46993-33 1
HDF 46994-34 1
HDF 46995-35 1
HDF 46996-36 2
- - -
Tampoco serán responsabilidad
WARRANTY TERM
This warranty shall be applied
within the time limits specified herein, by
- Instalaciones eléctricas o
presentation of this certificate and
invoice.
- Acciones de termitas u otras
In order for the product to be
covered by the warranty provided in this
- Almacenamiento y cambio del
document, the client should follow the
following guidelines and precautions for
assembly, maintenance and cleaning.
- Todo y cada corte o cambio en
- Uso de productos de limpieza o ASSEMBLY
Assembly must be carried out
according to the instructions in the
CUIDADO Y LIMPIEZA
assembly manual which is supplied with
Para una mayor durabilidad, se
the product at the time of delivery.
For proper use and conservation
of this furniture, mistreatment should be
En las partes externas (puertas,
avoided, such as hitting doors and
drawers, dragging or scratching the
furniture, excessive moisture or heat to
avoid possible changes in its original
color.
Problems from improper use of
En el caso del traslado del mueble the products as breaking of the furniture
due to the excess weight by installation
of granite, marble, and others will not be
the responsibility of Notável Móveis
- The weight withstood by each
shelf/drawer must comply with the
values indicated in illustration.
PÁGINA | PAGINA | PAGE: 01
:
MARTELO TRENA
5M
MARTILLO
CINTA MÉTRICA
HAMMER MEASURING
TAPE
COMP. LARG ESP
LARGO ANCHO ESP
LENGTH WIDTH THICK
740 380 15
1566 380 15
771 380 15
525 380 15
525 380 15
740 380 15
1566 75 15
1566 75 15
1601 395 15
1005 296 15
1165 296 15
703 296 15
430 296 15
450 296 15
1165 296 15
1165 75 15
1070 296 15
386 296 15
386 296 15
1070 296 15
537 390 15
392 145 15
392 241 15
378 114 15
329 74 15
676 398 15
720 296 15
1566 125 15
1566 125 15
345 125 15
383 358 3
796 272 3
1076 400 3
724 299 3
545 396 3
545 396 3
724 151 3
466 225 3
- - -
It will not be responsibility of the
Notável Móveis either problem from:
- E l e c t r i c a l o r h y d r a u l i c
installations.
- Actions of termites or other pests.
- Storage and moving of the
furniture in inappropriate places and not
fumigated periodically.
- Any trimming or alteration in the
furniture.
- Use of cleaning agents or
abrasives not recommended.
UPKEEP AND CLEANING
For durability, it is recommended
that the furniture be cleaned this way:
In the outer parts (doors, sides
and drawer front), inside, glass and
mirrors, the cleaning should be done with
a cloth clean and lightly moistened with
mild soap and water. Then a clean, dry
cloth should be used.
In case of transfer of the furniture
to a different place, this can only be done
by specialized professionals, and for the
moving of the furniture it is necessary
that it is lifted off the ground. It should not
be dragged because malfunctions due to
handle and moving are not covered by
the warranty.
