MILLEN MBI453MaxPro User Manual

Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

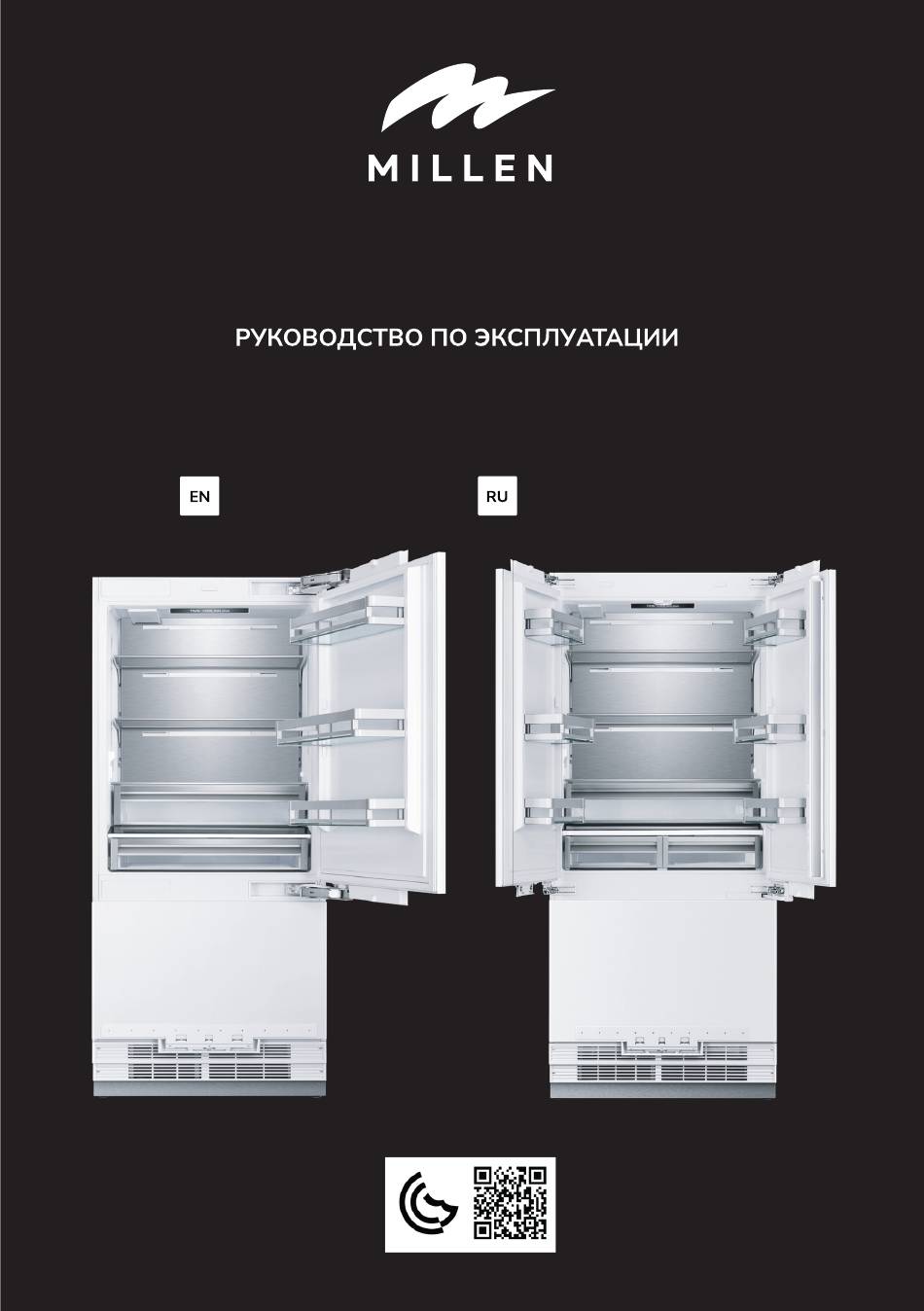

USER MANUAL
MBI453MaxPro | MBI558MaxPro | MBI552FDMaxPro
ВСТРАИВАЕМЫЕ
REFRIGERATORS
ХОЛОДИЛЬНИКИ
Made in Сhina

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MBI453MaxPro and is the answer not in the manual?

Questions and answers

Related Manuals for MILLEN MBI453MaxPro

Summary of Contents for MILLEN MBI453MaxPro

  • Page 1 USER MANUAL MBI453MaxPro | MBI558MaxPro | MBI552FDMaxPro ВСТРАИВАЕМЫЕ REFRIGERATORS ХОЛОДИЛЬНИКИ Made in Сhina...
  • Page 2 Table of Contents | Содержание English........................... 3 Русский..........................106...

  • Page 3: Table Of Contents

    Table of Contents Important information about installation and connection ........4 Installation guide ......................25 Safety information ......................82 Important instructions regarding safety and environment ........83 Refrigerator components list ..................89 Display panel set up instructions ................91 Before using the refrigerator ..................94 Operating the product ....................96 Care and сleaning ......................

  • Page 4: Important Information About Installation And Connection

    Important information about installation and connection Important information about installation and connection Symbols and their meanings Symbols used in the installation manual are as follows. Note: Important information or useful usage tips. Warning: Conditions that may damage the product or its operating functions. Attention: Conditions containing serious injury risk.
  • Page 5 Important information about installation and connection Warning R-600a Refrigerant This product contains R-600a isobutane refrigerant, which is a very eco-friendly natural gas. However, it is also flammable. Please follow the warnings given below: – If the product has been transported horizontally, you must wait for 4 hours minimum before plugging it in.
  • Page 6 C) and +110 C) Between +60 F (16 C) and +120 F (43 Product weight: Category MBI453MAXPRO MBI558MAXPRO MBI552FDMAXPRO Product weight 361 Ibs (164 kg) 373 Ibs (169 kg) 355 IIbs (161 kg) Load bearing capacity of the doors Max load...
  • Page 7 Important information about installation and connection Installation place You must follow the instructions below: – The floor on which the product will be installed must be capable of bearing 1,200 pounds (544 kg) minimum. – Kitchen floor and the bottom of the product must be at the same level. Otherwise, problems may occur with the air suction of the product.
  • Page 8 Important information about installation and connection Attention Failure to follow these instructions may result in death, fire or electric shock. Connecting the grounding conductor of the equipment to an improper place may lead to electric shock. Please have the grounding checked by a qualified electrician or service technician if you have any doubt about the proper grounding of the product.
  • Page 9 Important information about installation and connection Attention There is a stainless steel door and stainless kick plate option. Please consult the authori- sed service. Ventilation: Vent holes where the air enters and exits the unit must not be blocked or obst- ructed.
  • Page 10 Important information about installation and connection Tool list Tools to be used when installing the product are as follows: Cordless Safety 1/2“ drill goggles Wrench Hammer Ladder Ø 2,4 Drill bit Ø 8 Safety Drill bit cutter gloves Tape Star 1/4“...
  • Page 11 Important information about installation and connection Alternatives for installation The product can be placed in various ways based on the kitchen design. It must be installed at a place where it is ensured that the door can be opened and closed properly.
  • Page 12 Important information about installation and connection Preparation for installation The instructions below have been prepared according to Built-in type. Built-in: The Appliance and Panels fully seat into the gap, and a material that can be their own box is jammed between the two kitchen cabinets or decorative columns.
  • Page 13 Important information about installation and connection Location of the Electrical Wiring Location of the electrical wiring must be within the range given below. Attention Do not use extension cables or two-pin adaptors and do not remove the ground terminal of the grounding cable. A qualified electrician must ensure that the poles of the socket are connected correctly.
  • Page 14 Important information about installation and connection Warning – Flatness of the floor where the product will be installed must be checked with a Bubble Level Tool. – Uprightness of the furniture flanges must be checked with a Bubble Level Tool. –...
  • Page 15 Important information about installation and connection Category MBI453MAXPRO MBI558MAXPRO MBI552FDMAXPRO 29 3/4” (756 mm) 35 3/4” (908 mm) withou :2 35 /16” (592mm) t panel with panel  : 24 ¼” (616mm) ...
  • Page 16 Important information about installation and connection MBI552FDMAXPRO without panel :23 5/16” (592 mm) with panel : 24 ¼” (616 mm)
  • Page 17 Important information about installation and connection Category MBI453MAXPRO MBI558MAXPRO MBI552FDMAXPRO 15 9/32“ (388 mm) 15 9/32“ (388 mm) 15 9/32“ (388 mm)
  • Page 18 Important information about installation and connection Category MBI453MAXPRO MBI558MAXPRO MBI552FDMAXPRO 32 7/16” (824 mm) 38 7/16” (976 mm) 29 3/4“ (756 mm) 35 3/4“ (908 mm) 55 1/32” (1398 mm) 61” (1550 mm) 3/8” (10mm) 90° 90°Door swing...
  • Page 19 Important information about installation and connection Category MBI453MAXPRO MBI558MAXPRO MBI552FDMAXPRO 44 3/8” (1127 mm) 54 3/4” (1391 mm) 29 3/4“ (756 mm) 35 3/4“ (908 mm) 14 5/8” (371 mm) 19” (483 mm) 52 11/16” (1338 mm) 57 11/16” (1466 mm) 115°...
  • Page 20 Important information about installation and connection 35 ¾” (908mm) 90° 90°Door swing MBI552FDMAXPRO...
  • Page 21 Important information about installation and connection 53 27/32” (1368mm) 35 ¾” (908mm) 91 /16” (230mm) 91 /16” (230mm) Minimum to wall Minimum to wall 115° 115°Door swing 50 3/4” (1289mm) MBI552FDMAXPRO...
  • Page 22 Important information about installation and connection Anti tipb racket location 3/4” (19mm) Remainings pace afteri nstall Minimumh eight adjustment for leveling 3/4” (19mm) Assembly dimensionb etween Wood panela nd freezerd oor Assembly dimensionb etween Wood panela nd fridged oor...
  • Page 23 Important information about installation and connection MBI453MAXPRO MBI552FDMAXPRO MBI558MAXPRO...
  • Page 24 3 13/16”(97 mm) 32 1/2“ (826 mm) 83 13/16“ (2129 mm) maximum 5 3/8“ (137 mm) 85 3/8“ (2169 mm) 36” (914mm) 17011/16” 17011/16” (449mm) (449mm) 3/8” (10mm) Category MBI453MAXPRO MBI558MAXPRO MBI552FDMAXPRO 30” (762mm) 36” (914mm) 29 3/4” (756mm) 36” (914mm)

  • Page 25: Installation Guide

    Installation guide Installation guide Unpacking Warning At least two persons must carry the refrigerator. – Use a box cutter to remove the tapes. – Cut the Packaging Board with a Box Cutter through the section illustrated in dotted lines and remove it.
  • Page 26 Installation guide – Remove the Packaging Polystyrene material. Attention Do not remove the tape of the upper door on the product until the refrigerator is placed into the cabin. Risk of tipping over.
  • Page 27 Trim fridge door side PVC extrusion L = 1136 Trim freezer door side PVC extrusion L = 556 Trim fridge furniture top PVC extrusion L = 762, L = 914 Cover freezer door top Conference Category MBI453MAXPRO MBI558MAXPRO MBI552FDMAXPRO Abbreviation...
  • Page 28 Installation guide Removing mounting Parts in the Freezer Compartment 24  Part name Spec Template Furniture door paper Anti tip bracket T4.0, Zn-coating Dowel Screw anti tip bracket screws M8*L60 Position adjustment jig 90° limiting pins Spacer freezer furniture door Screw freezer furniture door top ST M4.8x16 Bracket freezer furniture door top T1.0, sus...
  • Page 29 Installation guide Part name Spec Bracket furniture T1.0, Zn-coating Screw furniture bracket ST M4x14 Cover furniture door bracket Screw furniture door bracket M4*12 Bracket furniture door T1.0, sus Screw furniture door bracket ST M4x14 Screw furniture door hanger bracket ST M4x14 Screw freezer furniture door top ST M4.8x16 Bracket freezer furniture door top...
  • Page 30 Installation guide Removing the FRZ Door – Remove 2 screws which are near the front section and connect the FRZ Door and the rail.
  • Page 31 Installation guide – Pull the door frontward to free it from the tabs at the back and remove it. Removing the Lower Vent Hole Assembly – Remove the 2 screws to take out the Lower Vent Hole Assembly.
  • Page 32 Installation guide Removing the Upper Vent Hole Part – Remove the 2 screws to take out the Upper Vent Hole Part.

  • Page 33: Pre-Installation

    Please remember to use the necessary protective equipment when drilling holes on the wall and performing installation. Anti tip brackets on the wall – Mark the wall for Anti-Tip Brackets (7). Category MBI453MAXPRO MBI558MAXPRO MBI552FDMAXPRO 30“ (762 mm) 36“ (914 mm) 36“...
  • Page 34 Installation guide – Use a drill to creat holes for dowels 8 at the marked points. (5/16” — Ø8). – Use the hammer to fit the dowels (item No. 2).
  • Page 35 Installation guide – Fit the brackets (7) into their places, using 4 screws for each. – You must use all of the 2 brackets to ensure safety of the product. Warning If you are not sure whether the existing connection parts are fit to the wall as securely as they should be, you can use alternative anti-tip methods.
  • Page 36 Installation guide Alternative anti-tip method: If the anti-tip brackets cannot be connected securely, you must use the alternative method below. In this method, you can use wooden girders to avoid the risk of tipping over. It must be installed as illustrated in the figure below. There must be no clearance between the product and the wooden girder.
  • Page 37 Installation guide Preparing the the Power Plug You can choose the method A or method B below to prevent the cable from getting jammed. – Method A: Locate the power supply on the back. Cablel ocation – Method B: Locate the power supply on the side 2”...

  • Page 38: Installation To The Cabin

    Installation guide Installation to the cabin Taking the Refrigerator from the Wooden Pallet – Remove the brackets that connect the refrigerator to the Wooden Pallet.
  • Page 39 Installation guide – Recline the refrigerator slowly and pull back with the help of the cart, and then land it. Attention The risk of tipping over is high as of this point. You should not open the doors until the product is placed into the cabin.
  • Page 40 Installation guide Placing the refrigerator into the cabin Note Apply the below method to prvent the cable from getting jammed. – Start the refrigerator and make sure it is energised. (You can check if the lamps of the freezercompartment are on or off to see if the product is operating). Note You can use tape and similar protectors on parts you think this is necessary to protect the edges of the furniture when placing the product.
  • Page 41 Installation guide – Push the product carefully towards the cabin to place it. If there is strain during the placementof the product into the cabin: – The floor might be rough or uneven. – Adjustable feet might be loose (please see the relevant section to learn how to adjust the adjustable feet).
  • Page 42 Installation guide Adjusting the height of the refrigerator in the cabin – Adjust the refrigerator height using the adjustable feet. Warning First of all, raise the front feet to reduce the risk of the cabin falling frontward. A/D –Turn the key clockwise to lift the front B/C –Turn the key clockwise to lift the rear...
  • Page 43 Installation guide – After adjusting the adjustable feet, check the flatness in both width and depth directions. The maximum height that the adjustable feet can reach is 1 9/16“ (40 mm) and the product height is 85 3/8“ (2,169 mm). Note Adjusting the refrigerator according to the cabin flange –...
  • Page 44 Installation guide – For products without clad doors, the product is placed using the Adjustment part (Item No 10) as shown in the figure below. Note It is very important to align the upper edge of the Freezer door when aligning. All the other edges can be adjusted with the adjustment mechanisms.
  • Page 45 Installation guide – Position of the level adjustment part (10) must be adjusted according to the thickness of the door. It can adjust the level for 4 different door thickness levels. Screwing the side brackets – Attach the Side Brackets to the furniture with 12 screws (Item No 11) for each bracket.
  • Page 46 Installation guide Note If you have difficulty tightening the screws, opening a reference hole with the drill will make this procedure easier. Screwing the upper bracket – Attach the upper bracket to the furniture with 4 screws (Item No 16).
  • Page 47 Installation guide Attaching the upper vent hole part – Use 2 screws to attach the upper vent hole part. Attaching the lower vent hole assembly – Use 2 screws to attach the lower vent hole part. Note You can move the lower vent hole forward-backward to adjust it to the kick plate in the kitchen.
  • Page 48 Installation guide Attaching the decorative parts – Attach the side closing parts (1) onto the right/left connection brackets. – Attach the upper closing part (4) onto the upper connection bracket.
  • Page 49 Installation guide Furniture door preparation This section contains information about preparing the furniture doors and moun- ting them to the product. Warning Maximum weights of the furniture to be mounted to the product are as follows. Fridge Door: 35.7 lbs. (16.2 kg) Freezer Door: 19.8 lbs.
  • Page 50 Installation guide – You can limit the opening degree of your door to 90° if you want. In this case, the door thickness levels can be like the following (you can look at the relevant section to learn how to attach the 90° limiting pin.
  • Page 51 Installation guide Removing the Mechanism Covers – Remove one screw to take out the FF Upper Cover. Warning There is a magnet on the cover door hanger bracket. This is a functional part for the ope- ration of the product. It should not be confused with the lower cover.
  • Page 52 Installation guide Removing the Panel-Adjustment Mechanisms on the Refrigerator – Remove the Upper and Lower Adjusting Mechanism Assemblies from the FF Door. – Remove the Panel-Adjustment Mechanisms from the lower part of the freezer Door.
  • Page 53 Installation guide Preparing Furniture Door Note You must take the dimensions into account when grouping the cradle parts on the fur- niture door. When marking, you can use the „Furniture door preparation template“ (Item No 6) provided with the product. Warning Handle connection holes must be adjusted according to the handles to be used in kitchen design.
  • Page 54 Installation guide Category MBI453MAXPRO MBI558MAXPRO 29 3/4“ (756 mm) 35 3/4“ (908 mm) 1 7/16” (38 mm) 4 7/16” (114 mm) 26 13/16” (680mm) 26 13/16” (680mm)
  • Page 55 Installation guide 15 3/4“ (400mm) 13/16” 11 /8” (28mm) (21mm) 17 11/16”(449mm) 17 11/16”(449mm) R R i i g g h h t t  d d o o o o r r L L e e f f t t  d d o o o o r r 13/16”...
  • Page 56 Installation guide Warning You must use screws suitable for the door thickness. – Install 2 cradles using the chipboard screws (Item No 23). You can also use the template (Item No 6) provided with the product to align these parts. It is recommen- ded to keep this template for future reference.
  • Page 57 Installation guide Preparing the freezer furniture door 41 /8” (105mm) 17 /16” (38mm)) 29 3/4 “ (756mm) 26 13/16”(680mm) 17 /16” (38mm) MBI453MAXPRO 29 /16” (65mm) 17 /16” (37mm) 35 3/4” (908mm) 26 13/16”(680mm) 47 /16” (114mm) MBI558MAXPRO MBI552FDMAXPRO...
  • Page 58 Installation guide Warning Handle connection holes must be adjusted according to the handles to be used in kitchen design. Minimum thickness of the door must be ¾“ (19 mm). You must use screws suitable for the door thickness. – Install 1 cradle using the chipboard screws (Item No 23). You can also use the template (Item No 6) provided with the product to align these parts.
  • Page 59 Installation guide – Attach the FRZ door handle. Screws holding the door handle must not protrude. – Lay down the furniture door, and place the freezer door onto it. – Put the screws back but do not tighten.
  • Page 60 Installation guide – Use the 3 screws (Item No 13) to fix the bracket. the washers (Item No 12) are provided in case of need. – Tighen the screws once the furniture door and the freezer door is perfectly attached. A total of 3 mm washers must be placed on the FRZ Door on the condition that all furniture dimensions are suitable.
  • Page 61 Installation guide Installing the furniture door – Attach the furniture door to the door. – Use the two screws removed from here to fix onto the adjusting bolts.
  • Page 62 Installation guide – Adjust from lower part of the door with 2 screws removed from here together with 2 slotted screws. – Use the bracket (Item No 21) to join the furniture door and fridge door, use 2 screws (Item No 20) and 1 screw (Item No 22) to fix.
  • Page 63 Installation guide – Adjust from lower part of the door with 2 screws removed from here together with 2 slotted screws. – Use the bracket (Item No 21) to join the furniture door and fridge door, use 2 screws (Item No 20) and 1 screw (Item No 22) to fix.
  • Page 64 Installation guide – Clip the decoration cover (Item No 19).
  • Page 65 Installation guide – Use the 4 screws removed from here to fix the upper/lower decoration cover.
  • Page 66 Installation guide Warning You will find more Crescent Washers than you need in the mounting box. You can use them if your kitchen design requires so. Installing the Freezer Furniture Door – Install the Freezer Furniture door assembly onto the rails. –...
  • Page 67 Installation guide – Locate the drawer onto the rail and tigthen the screws.
  • Page 68 Installation guide If need to adjust the Furniture Doors, and the operating principle of the mecha- nisms are shown below. Panel-adjustment for fridge door 1. Use the double-threaded bolts to align the door panel 2. Engage set screw 1 (see the graphic) to shift the panel side to side. 3.
  • Page 69 Installation guide Panel-adjustment for freezer door 1. Use the freezer furniture door adjustment washer to align the door panel top part. 2. Engage set screw 1 (see the graphic) to shift the panel side to side. 3. Select fixing hole (see the graphic) to shift the panel forward/backward; engage fixing screw to set the panel in place.
  • Page 70 Installation guide – Attach the FRZ Cover (5) using the tabs. – Attach the side closing seals (2) (3).
  • Page 71 Installation guide Hinge adjustment Adjusting the hardness of the hinges – Use a drill to adjust the hardness of the upper and lower hinges of the FF Door. Set the hinge adjustment screw to position „I“ from position „O“. Warning The door must be fully open during this adjustment.
  • Page 72 Installation guide Changing the direction of the FF door Removing the FF clad door – Set the hardness level of the hinge to „0“. Attention Failure to set the hinge to „0“ and continuing the installation like that may cause injury. –...
  • Page 73 Installation guide – Loosen 2 screws of the Upper Cover of the Fridge Door and remove it. – Remove the upper adjustment kits – Loosen 2 screws of the Lower Cover of the Fridge Door and remove it.
  • Page 74 Installation guide – Remove FF Lower and Upper Bracket screws. – Remove the screw of FF Upper and Lower mechanisms. Warning The clad door will be released when these screws are removed. You must take measures to prevent the door from falling. You can tape the Furniture Door to the Inner Door or ask for help from another person.
  • Page 75 Installation guide Removing and preparing the Fridge Inner Door – Remove the hinge connection screws of the Hinge Brackets. Attention The clad door will be released when these screws are removed. You must take measures to prevent the door from falling. You can tape the Furniture Door to the Inner Door or ask for help from another person.
  • Page 76 Installation guide – Take out fridge door and lay it down on a table. – Remove the hinge brackets on the fridge door and screw them as shown figure.
  • Page 77 Installation guide Replacing the hinges – Remove the Hinge Caps located at the other side where you will fix the hinges.
  • Page 78 Installation guide – Remove the lower right hinge by loosening its 2 screws and fix it to its slot at the upper Left side.
  • Page 79 Installation guide – Remove the upper right hinge by loosening its 2 screws and fix it to its slot at the lower Left side.
  • Page 80 Installation guide – Attach the Hinge Slot Caps removed from the left side to the Hinge Caps at the right side.
  • Page 81 Installation guide Installing the FF PU Door – Place the Fridge Inner Door to the refrigerator and fix it with 4 screws.

  • Page 82: Safety Information

    Safety information Safety Information Please read this manual before using the product! Dear Valued Customer, We wish you to get the best results from your product that has been manufactu- red meticulously at modern plants and tested with detailed quality control checks. For this reason, we recommend that you read this user manual thoroughly before starting the product.

  • Page 83: Important Instructions Regarding Safety And Environment

    Important instructions regarding safety and environment Important instructions regarding safety and environment This chapter contains safety information that will help you avoid the risk personal injury or property damage. Failure to follow these instructions shall render any pro- duct warranty void. 1.1 General Safety –...
  • Page 84 Important instructions regarding safety and environment – Never use steam or steam cleaners to clean or defrost the refrigerator. Steam gets into contact with the live parts in your refrigerator, causing short circuit or elec- tric shock! – Do not use mechanical devices or other means to accelerate the defrosting pro- cess other than those recommended by the manufacturer.
  • Page 85 Important instructions regarding safety and environment – Never use the parts in your refrigerator such as the door and drawer as a means of support or step. This may cause the product to tip over or damage the parts of it. –...
  • Page 86 Important instructions regarding safety and environment 1.2 Intended Use – This product has been designed for domestic use. It is not suitable for com- mercial use and it must not be used out of its intended use. – It must be used only for storing food. –...
  • Page 87 Important instructions regarding safety and environment 1.5 Compliance with the RoHS Directive: The unit you have purchased conforms to the EU RoHS Directive (2011/65/AB). It does not contain harmful or prohibited materials specified in the Directive. 1.6 Packaging Information – Packaging materials of the product have been manufactured from recyclable materials in accordance with our National Environment Regulations.
  • Page 88 Important instructions regarding safety and environment If the product is damaged and if you see gas leak, please keep away from the gas. It may cause frostbite when it gets into contact with the skin (including R134). Ignore this warning if the cooling system of your product contains R134a.

  • Page 89: Refrigerator Components List

    Refrigerator components list Refrigerator components list MBI453MaxPro, MBI558MaxPro 1. Door bin 5. Crisper 2. Body shelf (adjustable height) 6. Control display 3. Gallon door bin (adjustable height) 7. Feezer drawer 4. Odour filter 8. Condenser May not be available in allmodels Figures in this user manual are schematic and may not match the product exactly.
  • Page 90 Refrigerator components list MBI552FDMaxPro 1. Door bin 6. Control display 2. Body shelf (adjustable height) 7. Special temperature compartment 3. Gallon door bin (adjustable height) 8. Condenser 4. Odour filter 9. Freezer drawer 5. Crisper May not be available in allmodels Figures in this user manual are schematic and may not match the product exactly.

  • Page 91: Display Panel Set Upinstructions

    Display panel set upInstructions Display panel set upInstructions Function election / Refrigerator compartment Child lock button On/Off button temperature adjustment button Confirm button Special fridge compartment Freezer compartment temperature adjustment button temperature adjustment button (MBI552FDMaxPro) May not be available in allmodels Figures in this user manual are schematic and may not match the product exactly.
  • Page 92 Display panel set upInstructions 1. On/Off button Serves to switch the whole appliance On and Off. Press the button to switch on the product, the product will be switched on in 5 seconds. Press the on/off button for 1.5 seconds to switch off. 2.
  • Page 93 Display panel set upInstructions 7. Sabbath Mode Press the MENU button till the Sabbath Mode symbol illuminates, then press the SELECT button to enable the function. When the Sabbath Mode function is ena- bled, all lights, buzzers, display panels will be switch off. 8 Eco Mode Press the MENU button till the Eco Mode illuminates, then press the SELECT button to enable the function.

  • Page 94: Before Using The Refrigerator

    Before using the refrigerator Before using the refrigerator 4.1 Things to do for energy saving Connecting your refrigerator to systems that save energy is dangerous as they may cause damage on the product. – Do not leave the doors of your refrigerator open for a long time. –...
  • Page 95 Before using the refrigerator 4.2 Recommendations About the Fresh Food Compartment – Make sure that the food does not touch the temperature sensor in fresh food compartment. To allow the fresh food compartment to keep its ideal storage tempe- rature, the sensor must not be hindered by food. –...

  • Page 96: Operating The Product

    Operating the product Operating the product 5.1 Dual Cooling System Your refrigerator is equipped with two separate cooling systems to cool the fresh food compartment and freezer compartment. Thus, the air and odor in the fresh food compartment and the frozen food com- partment do not get mixed.
  • Page 97 Operating the product 2. Make sure that the content of the package is labeled and dated. 3. Check whether the „Use By“ or „Best Before“ date on the packaging is expired or not. 5.4 Placing the food Various frozen food such as meat, fish, ice Freezer compartment shelves cream, vegetables etc.
  • Page 98 Operating the product 5.6 Door bin To remove, lift up the door bin and then pull out straight. 5.7 Glass shelves To remove a shelf – Fully open the corresponding door. – Hold the front of the shelf, and then gently lift up and slide out. To reinsert –...
  • Page 99 Operating the product 5.8 Crisper compartment To remove the crisper – Pull the crisper until it stops. – Slightly unclip the front section of the drawer and take it out completely. To install the crisper – Pull the rails completely. –...
  • Page 100 Operating the product 5.9 Special fridge compartment You can control the temperature in this section to store your food such as fish, meat, vegetables and delicatessen products for a longtime. Removal/installation procedures of the special fridge compartment are same as that of the crisper. 5.10 Freezer Crisper The freezer compartment store your foods at a temperature between -24 °C and -18 °C to keep them fresh for a long time.

  • Page 101: Care And Сleaning

    Care and cleaning Care and cleaning Service life of the product will extend and frequently encountered problems will decrease if the product is cleaned periodically. Never use gasoline, benzene or similar substances for cleaning purposes. Never use any sharp abrasive instruments, soap, household cleaners, detergent or wax polish for cleaning.
  • Page 102 Care and cleaning Warning: Switch off the product before cleaning. Warning: It is recommended to clean the condenser every six months using gloves. You must not use vacuum cleaners. 6.3 Cleaning the Inner Surface To clean the inner surfaces and all removable parts, wash them with a mild solution comprising soap, water and carbonate.

  • Page 103: Trouble Shooting

    Trouble Shooting Trouble Shooting Please review this list before calling the service. This will save you time and money. This list contains frequently encountered problems that are not results of faulty workmanship or material use. Your product may not have some of the features described here. The refrigerator is not operating.
  • Page 104 Trouble Shooting The operation noise increases when the refrigerator is running. Operating performance of the refrigerator may vary based on the ambient tempe- rature changes. This is normal and not a fault. Vibration or noise. – The floor may not be stable or level. If the refrigerator shakes when moved slightly feed to balance it.
  • Page 105 Trouble Shooting Storethe foodsin closed vessels. Microorganisms emitted from vessels without a cover may cause unpleasantodors. – Take out expired or spoiled foods from the refrigerator. The door cannot be closed. – Food packages may be preventing the door from closing. Re-locate the packages obstructing the door.
  • Page 106 Содержание Введение ........................107 Информация по технике безопасности ............. 108 Обзор холодильников ..................... 111 Технические характеристики ................113 Установка и подключение ..................115 Управление ........................150 Эксплуатация ......................151 Очистка и обслуживание ..................154 Устранение неполадок ..................... 155 Информация по гарантии ..................157 Обслуживание...

  • Page 107: Уважаемый Покупатель

    Введение Уважаемый покупатель! Благодарим Вас за приобретение продукции MILLEN. Мы уверены, что данный холодильник займет достойное место на Вашей кухне и станет не просто прибором для хранения продуктов, а центром внимания и будет радовать Вас многие годы. Для правильного и безопасного использования устройства, пожалуйста, ознакомьтесь...

  • Page 108: Информация По Технике Безопасности

    Информация по технике безопасности Информация по технике безопасности Этот раздел содержит сведения, важные для правильного и безопасного использования холодильника. Внимательно изучите все указания и следуйте им во время транспортировки, установки и эксплуатации устройства. Несоблюдение приведенных в руководстве инструкций аннулирует гарантию. Общая...
  • Page 109 Информация по технике безопасности – Не мойте устройство под струей воды и не допускайте, чтобы на него проливались любые другие жидкости. – Не используйте для ухода за холодильником пароочистители. Меры пожарной безопасности: – Механические повреждения системы охлаждения могут привести к утечке хладагента.
  • Page 110 Информация по технике безопасности Безопасность детей и лиц с ограниченными возможностями Внимание Не позволяйте детям играть с прибором или упаковочным материалом! – Холодильник не предназначен для использования детьми младше 8 лет. – Дети старше 8 лет, а также лица с ограниченными физическими, умственными...

  • Page 111: Обзор Холодильников

    Обзор холодильников Обзор холодильников Изображения приведены для справки, разные модели могут отличаться. Модели MBI453MaxPro, MBI558MaxPro 1. Дверные полки 5. Ящики холодильной камеры 2. Полки холодильной камеры 6. Панель управления 3. Регулируемая дверная полка 7. Ящики морозильной камеры 4. Фильтр для очистки воздуха...
  • Page 112 Обзор холодильников Модель MBI552FDMaxPro 1. Дверные полки 6. Панель управления 2. Полки холодильной камеры 7. Ящик с настройкой температуры 3. Регулируемая дверная полка 8. Конденсатор 4. Фильтр для очистки воздуха 9. Ящики морозильной камеры 5. Ящики холодильной камеры...

  • Page 113: Технические Характеристики

    Технические характеристики Технические характеристики Модель MBI453MaxPro MBI558MaxPro MBI552FDMaxPro Тип установки Встраивание Цвет Белый Материал дверцы ПКМ Наличие, тип дисплея Да, сенорный Тип управления Электронное Перенавешиваемые Да Да Нет дверцы Тип направляющих для Металлические встраиваемых моделей Полезный объем, л Количество камер...
  • Page 114 Технические характеристики Модель MBI453MaxPro MBI558MaxPro MBI552FDMaxPro Контуры охлаждения Тип освещения Время поддержания температуры при отключении электроэнергии, ч Климатический класс ST (+16… +32 °C) Дополнительные Суперзаморозка, суперохлаждение, сигнал о повышении функции температуры, «Отпуск», Sabbath, энергосбережение Уровень шума, дБ Тип хладагента R600a Класс...

  • Page 115: Установка И Подключение

    Размеры холодильников Здесь и далее размеры указаны в миллиметрах. Размеры на схемах и рисунках являются конструктивными, они могут отличаться от фактических. Для высоты указано стандартное значение. Ее можно менять, регулируя ножки. Модель MBI453MaxPro MBI558MaxPro MBI552FDMaxPro Высота 2121 мм 2123 мм...
  • Page 116 Установка и подключение Схема холодильника в нише Минимальная высота Расположение крепежной скобы для выравнивания...
  • Page 117 Установка и подключение Сборка дверцы морозильной камеры с мебельной панелью Сборка дверцы холодильной камеры с мебельной панелью Требования к месту установки – Не устанавливайте холодильник на открытом воздухе. – Пол под устройством должен выдерживать нагрузку не менее 544 кг и быть...
  • Page 118 Установка и подключение – Не устанавливайте несколько холодильников вплотную друг к другу, а также рядом с источниками тепла, например духовыми шкафами или обогревателями. Минимальное безопасное расстояние от электрических источников тепла составляет 3 см, от газовых (топливных) — 30 см. – Температуру в помещении следует поддерживать в пределах 13–43 °С. –...
  • Page 119 на дверцы холодильника, — 19 мм. – Вокруг холодильника необходимо оставить зазоры для вентиляции. – Размеры ниш для встраивания указаны в таблице ниже. Высота зависит от регулировки ножек, стандартная — 2134 мм. Модель MBI453MaxPro MBI558MaxPro MBI552FDMaxPro Высота 2129–1269 мм 2129–1269 мм...
  • Page 120 Установка и подключение Предупреждение Для Вашей безопасности не удаляйте защитную ленту с верхней дверцы, пока не установите холодильник в нишу для встраивания. 3. Снимите закрепленные на задней стенке уплотнительные накладки и проверьте их комплектность: Количество № Тип Характеристики MBI453 MBI558 MBI552FD MaxPro MaxPro...
  • Page 121 Установка и подключение Количество № Тип Характеристики MBI453 MBI558 MBI552FD MaxPro MaxPro MaxPro Боковая накладка ПВХ, длина 556 мм для ящика морозильной камеры Накладка для ПВХ, длина 762 мм верхней части ПВХ, длина 914 мм холодильника Накладка АБС-пластик для верхней части...
  • Page 122 Установка и подключение Количество № Тип Характеристики MBI453 MBI558 MBI552FD MaxPro MaxPro MaxPro Шаблон для — установки мебельной панели Крепежные скобы T4.0, цинковое покрытие Дюбели — Винты крепежной M8 × 60 мм скобы Регулировочные Полистирол детали Фиксаторы дверцы Нерж. сталь —...
  • Page 123 Установка и подключение Количество № Тип Характеристики MBI453 MBI558 MBI552FD MaxPro MaxPro MaxPro Скобы для T1.0, нерж. сталь мебельной панели Винты скоб для M4 × 14 мм мебельной панели Винты для M4 × 14 мм мебельной панели Скобы для верхней T1.0, нерж.
  • Page 124 Установка и подключение Подготовка основания холодильника 1. С помощью шуруповерта выкрутите по 2 винта сначала из нижней, затем из верхней вентиляционной решетки, чтобы снять их.
  • Page 125 Установка и подключение Предупреждение Холодильник очень тяжелый — его нельзя перемещать в одиночку! 2. С помощью шуруповерта и крестовой биты снимите скобу в основании холодильника, фикси- рующую его на паллете. 3. Аккуратно наклоните устрой- ство, с помощью тележки пере- местите его с паллеты на пол. Подготовка...
  • Page 126 Установка и подключение Расстояние, мм MBI453MaxPro MBI558MaxPro MBI552FDMaxPro 4. Используя дрель и сверло диаметром 8 мм, сделайте отверстия для дюбелей согласно отметкам из шага 3. 5. С помощью молотка установите дюбели в стену.
  • Page 127 Установка и подключение 6. Закрепите каждую скобу на стене 4 винтами. Фиксация с помощью брусков – Бруски должны вплотную прилегать к холодильнику, но ширина контактной поверхности не должны превышать 50,8 мм. – Минимальные размеры бруска: 75 × 100 мм. Высота бруска зависит от расстояния...
  • Page 128 Установка и подключение Регулировка ножек Высоту ножек можно настроить в диапазоне 97–137 мм. Отрегулируйте из с помощью шуруповерта и биты на ¼ дюйма: 1. Приподнимите переднюю часть прибора, чтобы он не упал во время регулировки. 2. Чтобы увеличить высоту, поверните фиксаторы по часовой стрелке, чтобы уменьшить...
  • Page 129 Установка и подключение 3. Установите крепежные скобы (2 наверху и по 3 на левой и правой стенках) и закрепите их винтами M4 × 14 мм. 4. Осторожно задвиньте устройство в нишу. Если чувствуете сопротив- ление, проверьте, не ослаблены ли крепления у ножек, и при необходимости затяните...
  • Page 130 Установка и подключение 6. Соедините холодильник с нишей винтами M4 × 12 мм. Если винты туго входят в отверстия в рабочей камере, можно аккуратно расширить их с помощью дрели. 7. Установите на место вентиляционные решетки в основании холодильника. Если нужно установить декоративный плинтус, можно немного сместить нижнюю...
  • Page 131 Установка и подключение Внимание Максимальный вес панели для холодильной камеры — 16,2 кг, для морозильной — 9 кг. Морозильная камера 1. С помощью шуруповерта ослабьте и снимите крышки и крепления с верхней части передней панели ящика морозильной камеры.
  • Page 132 Установка и подключение Размеры мебельной панели для морозильной камеры MBI453MaxPro MBI558MaxPro, MBI552FDMaxPro...
  • Page 133 Установка и подключение 2. Установите крепление в нижней части мебельной панели и зафиксируйте его винтами. Можно использовать шаблон. 3. Установите 3 крепежных скобы в верхней части мебельной панели и зафиксируйте каждую скобу 2 винтами. 4. Установите и закрепите с помощью винта ручку ящика морозильной...
  • Page 134 Установка и подключение 6. Используйте уплотнительные пластины из комплекта поставки, чтобы зафиксировать крепление. 7. Затяните крепление винтами M4,8 × 16 мм, используя шуруповерт. 8. Установите сборку передней панели в направляющие морозильной камеры и закрепите винтами.
  • Page 135 Установка и подключение 9. Вставьте металлический ящик на место и зафиксируйте его на направ- ляющих 4 винтами. Выравнивание панели морозильной камеры 1. Используйте уплотнительную пластину, чтобы выровнять верхнюю часть панели. 2. Используйте винты 1 (см. рисунок выше), чтобы выровнять панель по горизонтали.
  • Page 136 Установка и подключение 5. Чтобы зафиксировать панель в нужном положении внизу, используйте болты с двойной резьбой, уплотнительные пластины и гайки. 6. После выравнивания установите накладку на верхнюю часть ящика. Холодильная камера 1. Выкрутите винт из крышки крепления в верхней части дверцы, используя шуруповерт, и...
  • Page 137 Установка и подключение 2. Выкрутите 2 винта из крепления в нижней части дверцы, используя шуруповерт, и снимите крышку. 3. С помощью шуруповерта ослабьте и снимите крепления с дверцы.
  • Page 138 Установка и подключение Размеры панелей для холодильной камеры Размер, мм MBI453MaxPro MBI558MaxPro...
  • Page 139 Установка и подключение MBI552FDMaxPro Предупреждение Максимальный угол открывания дверцы — 115°. Если толщина мебельной панели больше 38 мм, на петлю дверцы необходимо установить ограничитель, чтобы она открывалась не более чем на 90°.
  • Page 140 Установка и подключение 4. Установите и закрепите с помощью винта ручку дверцы. Крышка винта не должна выходить за границу выемки (см. рисунок).
  • Page 141 Установка и подключение 5. Установите крепления вверху и внизу мебельных панелей и зафиксируйте их винтами M4 × 14 мм. Можно использовать шаблон. 6. Совместите мебельную панель с дверцей и установите 2 винта в верхней части.
  • Page 142 Установка и подключение 7. Выровняйте положение панели с помощью 2 винтов и 2 болтов, как показано на рисунке.
  • Page 143 Установка и подключение 8. Зафиксируйте крепление в нижней части дверцы с помощью шуруповерта и биты T25. 9. Установите накладки на крепежные скобы в верхнем и нижнем углу с левой стороны дверцы.
  • Page 144 Установка и подключение 10. Установите крышки на крепления в верхней и нижней части дверцы. Предупреждение Если какие-либо элементы из комплекта поставки остались не задействованы, сохраните их: они могут понадобиться для перенавешивания дверцы.
  • Page 145 Установка и подключение Выравнивание панели холодильной камеры 1. Используйте болты с двойной резьбой, чтобы зафиксировать в нужном положении верхнюю часть панели. 2. Используйте винты 1, чтобы выровнять панель по горизонтали. 3. Используйте винты 2, чтобы сместить верхнюю часть панели вперед или назад.
  • Page 146 Установка и подключение 6. После выравнивания установите боковые накладки по обеим сторонам панелей холодильной и морозильной камер. 7. При необходимости также отрегулируйте дверные петли: полностью откройте дверцу и с помощью дрели-шуруповерта переместите регулиро- вочные винты, чтобы затянуть или ослабить петли. Внимание...
  • Page 147 Установка и подключение Перенавешивание дверцы (MBI453MaxPro, 558MaxPro) 1. Переместите регулировочные винты петель в положение 0, если они находятся в другом положении. 2. Снимите боковые накладки с дверцы. 3. С помощью шуруповерта ослабьте по 2 винта на крышках креплений в верхней и нижней частях дверцы и снимите крышки.
  • Page 148 Установка и подключение 5. Попросите кого-нибудь придержать дверцу и выкрутите винты из креп- лений дверных петель с помощью шуруповерта. 6. Положите дверцу на ровную горизонтальную поверхность, снимите крепления и зафиксируйте их на противоположных углах (см. рисунок). 7. Снимите крышки с отверстий для верхней и нижней петель на стороне, противоположной...
  • Page 149 Установка и подключение 8. Используя шуруповерт с битой Т27, выкрутите по 2 винта из каждой петли и закрепите петли в противоположных углах. 9. Закройте освободившиеся отверстия для петель крышками. 10. Установите дверцу и мебельную панель, выполнив перечисленные выше действия в обратном порядке — от шага 5 к шагу 2: –...

  • Page 150: Управление

    Управление Управление Настройка температуры Выбор функций/ Включение/ холодильной камеры блокировка выключение Настройка температуры ящика Подтверждение Настройка температуры холодильной камеры настроек морозильной камеры (для MBI552FDMaxPro) Нажмите — устройство начнет работать через 5 секунд. Температура по умолчанию для холодильной камеры — +5 °С, морозиль- ной...

  • Page 151: Эксплуатация

    – После первого включения дайте устройству поработать 6 часов перед загрузкой в него продуктов. – Не перегружайте камеры и дверные полки. Максимальная нагрузка на полки и ящики приведена в таблице ниже. Модель MBI453MaxPro, MBI552FDMaxPro MBI558MaxPro Дверцы холодильной 25 кг 10 кг...
  • Page 152 Эксплуатация Примечание При включении Вы услышите шум: заработает компрессор, жидкости и газы будут распределяться по системе охлаждения. Также могут немного нагреваться передние края холодильника. Оба состояния являются нормальными. Снятие полок – Не устанавливайте дверные и стеклянные полки на одинаковом уровне. –...
  • Page 153 Эксплуатация Рекомендации по хранению – Соблюдайте указания производителей на упаковке. – Не следует повторно замораживать размороженные продукты. – Храните продукты в контейнерах или другой упаковке небольшими порциями. – Материал упаковки должен выдерживать низкие температуры. – Не храните овощи и фрукты в пластиковых пакетах, лучше использовать перфорированную...

  • Page 154: Очистка И Обслуживание

    Очистка и обслуживание – Размещайте продукты так, чтобы они не мешали друг другу. Например, киви, груши, персики, томаты, огурцы, брокколи, латук, капуста, петрушка и шпинат выделяют этилен, поэтому их нельзя хранить с другими овощами и фруктами, иначе они быстро испортятся. Советы...

  • Page 155: Устранение Неполадок

    Устранение неполадок Устранение неполадок В этом разделе приведены советы для устранения распространенных непо- ладок. Если эти рекомендации не помогли, обратитесь в сервисную службу. Проблема Возможная причина Решение Холодильник не Вилка плохо вставлена Проверьте соединение включается в розетку Перегорел Замените предохранитель предохранитель...
  • Page 156 Очистка и обслуживание Проблема Возможная причина Решение Неприятный Испортились продукты Уберите испортившиеся продукты запах Загрязнения в рабочей Проведите очистку камере Сильно пахнущие Поместите продукты в закрытый продукты хранятся контейнер незакрытыми Продукты упакованы Используйте упаковку, устойчивую в неподходящий материал к низким температурам Дверца...

  • Page 157: Информация По Гарантии

    Информация по гарантии Информация по гарантии Сохраняйте гарантийный талон на холодильник. На элементы и аксессуары, приобретаемые в дополнение, гарантия не распространяется. Материалы, которые необходимо заменить с течением времени и в зависимости от интен- сивности использования, как указано в руководстве по эксплуатации, не подпадают...

  • Page 158: Обслуживание И Запасные Детали

    Если Вы соблюдаете все инструкции, но неисправность остается, можете связаться с сервисным центром. Сервисная служба При возникновении любых вопросов, связанных с покупкой, эксплуатацией и обслуживанием техники MILLEN, вы можете проконсультироваться по теле- фону с сервисной службой 8-800-77-55-44-7. Подробные условия гарантийного обслуживания Вы найдете в гарантийном талоне внутри упаковки.

  • Page 159: Программа Сервисного Обслуживания Elexir

    Правила утилизации Программа сервисного обслуживания Elexir...

  • Page 160: Правила Утилизации

    Правила утилизации Утилизируйте упаковку с соблюдением правил экологической безопасности. Материалы, используемые для упаковки данного изделия, пригодны для вторичной переработки. Перед тем как утилизировать отслужившее изделие приведите его в нерабочее состояние, чтобы оно не представляло опасность. Для этого отсоедините холодильник от сети питания и обрежьте кабель питания.
  • Page 161 Правила утилизации MILLEN активно участвует в сохранении окружающей среды: – Осуществлен переход к использованию материалов, уменьшающих воздействие на окружающую среду в процессах производства и эксплуатации. – В производстве применяются более экологически чистые хладагенты. – Сокращено потребление энергии и воды, как в процессе производства...
  • Page 162 QINGDAO XINXING HOUSEHOLD APPLIANCE CO., LTD. No. 7 Road Beian Office Jimo Qingdao, Made In China.
  • Page 163 QINGDAO XINXING HOUSEHOLD APPLIANCE CO., LTD. No. 7 Road Beian Office Jimo Qingdao, Made In China.
  • Page 169 MBI558MaxPro MBI453MaxPro...
  • Page 174 ×...
  • Page 176 MBI552FDMaxPro...
  • Page 177 MBI558MaxPro MBI453MaxPro...
  • Page 180 M4.8 × 16 × M4.8...
  • Page 182 × M4.8...
  • Page 183 MBI552FDMaxPro MBI558MaxPro...
  • Page 184 MB1453MaxPro...
  • Page 186 ×...
  • Page 187 ×...
  • Page 190 MBI 552FD MBI 558 MBI 453 Max Pro Max Pro Max Pro...
  • Page 193 × × T1.0 T1.0 × × × × T1.0 T1.0...
  • Page 194 552FD Max Pro T4.0 × × M4.8 T1.0 × × T1.0 ×...
  • Page 196 MBI552FD MBI558 MBI453 MaxPro MaxPro MaxPro...
  • Page 198 MBI453MaxPro MBI552FDMaxPro MBI558MaxPro...
  • Page 200 MBI552FDMaxPro...
  • Page 202 R600a MBI552FDMaxPro MBI558MaxPro MBI453MaxPro...
  • Page 203 202 ................................. 197 ................................. 191 ................................. 169 .................................
  • Page 204 MBI453MaxPro | MBI558MaxPro | MBI552FDMaxPro Made in Сhina...
