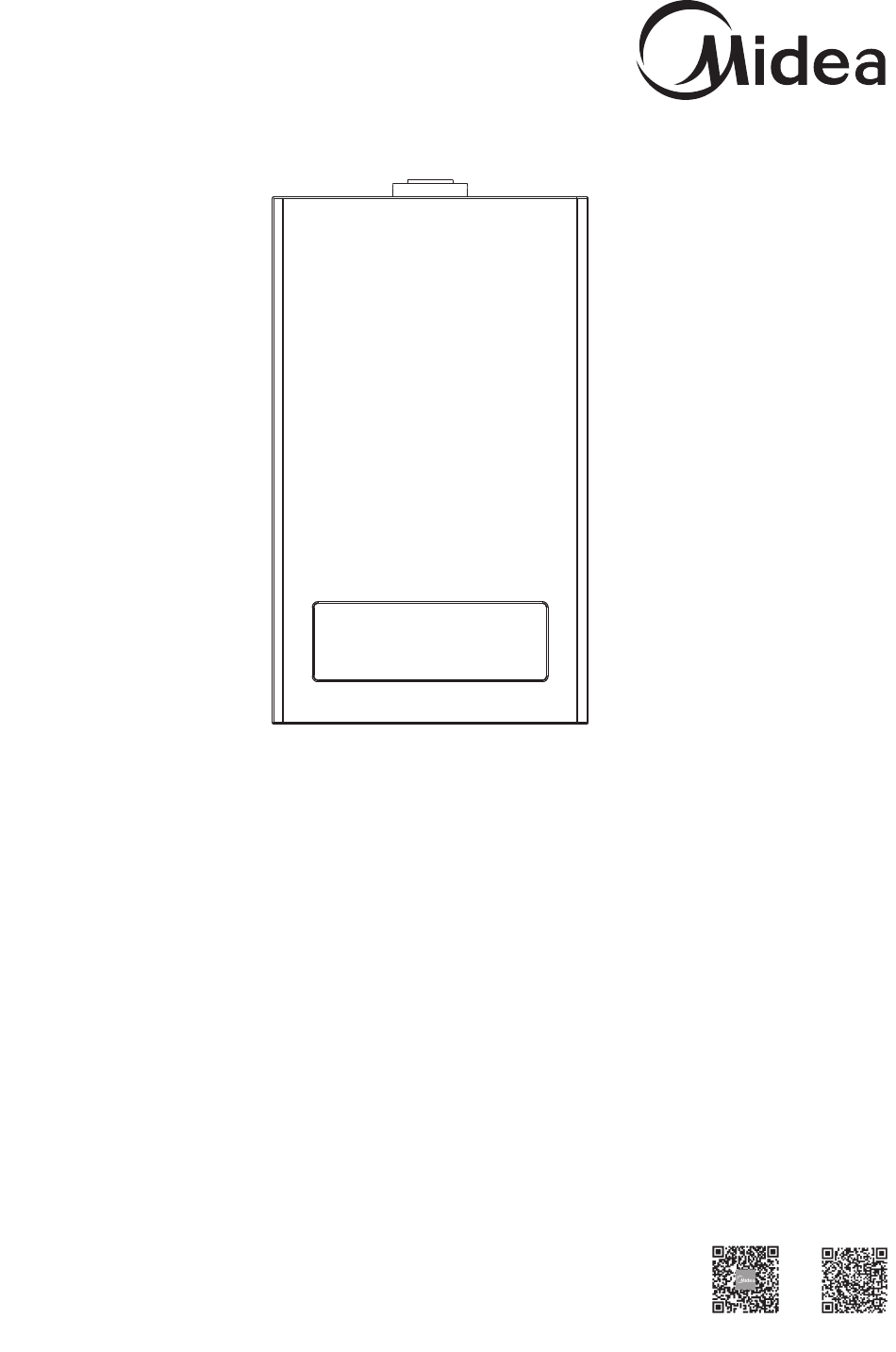

The diagram above is just for reference. Please take the
appearance of the actual product as the standard.
Gas boiler
Instruction Manual
Model:
C28WL series
Thank you very much for purchasing our gas boiler.
Before installing and operating your gas boiler, please
read this manual carefully and keep it for future reference.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the C28WL Series and is the answer not in the manual?

Questions and answers

Related Manuals for Midea C28WL Series

Summary of Contents for Midea C28WL Series

  • Page 1 Gas boiler Instruction Manual Model: C28WL series Thank you very much for purchasing our gas boiler. Before installing and operating your gas boiler, please read this manual carefully and keep it for future reference.
  • Page 2 Dear user(s) Thanks for using gas-fired heating and hot water combi-boiler of Brand Midea (hereinafter referred to as wall hanging furnace)! In order to maximize your enjoyment of services provided by the wall hanging furnace, please read this instruction carefully. This instruction is intended to tell you how to properly use and maintain your equipment.

  • Page 3: Table Of Contents

    Sincerely thank you for selecting our gas boiler . Please read this manual carefully before use; correctly grasp the methods for installation and use of this gas boiler, to make full use of its excellent performances. Please do preserve the instruction manual for future reference. TABLE OF CONTENTS TITLE PAGE...

  • Page 4: Safety Warning

    1. Safety warning Attention Please be sure to abide by the following safety precautions in order to ensure safety in use and to avoid personal injury and property loss. Misuse due to inobservance of safety warning may cause accidents. Contents indicating [Forbidden] Flammable materials Forbidden of Forbidden of...
  • Page 5 Contents indicating [forced] Require profes- sional staff ● Users shall comply with the cautions in the technical instruction. ● The wall mounted furnace must be installed, regularly inspected, cleaned and maintained by the company or the professional personnel authorized by the company, otherwise it may cause harm to people / animals / objects.

  • Page 6: Product Introduction

    2. Product introduction Attention Gas pipe joints, bath components, bellows or water supply hose and remote control assembly are specific to some models. Please refer to the actual distribution of product packaging. Exhaust gas outlet Instruction × 1 Front case Hanging panel ×1 Fuel gas inlet...

  • Page 7: Instructions For Use

    3. Instructions for use Operation guideline 3.1 Start up Open the gas pipeline valve Connect the power supply of wall ① ② hanging furnace and press the on-off key to operate wall hanging furnace. Open 3.2 Summer mode ① ② Setting sanitary temperature Press“...
  • Page 8 NOTE Note: the summer mode only has the function of sanitary water ● Sanitary water temperature setting method is the same as summer mode. ● In case of short shut-down, power supply of wall hanging furnace must be guaranteed so that the anti-lock function of the machine can work.
  • Page 9 It is recommended that no more than 10 devices be connected under the same routerto avoid A large number of devices on the WiFi router can affect network stability, there is no way that Midea can advise a specific number limitation as the impact of unstable signals on the network.
  • Page 10 It is recommended that no more than 10 devices be connected under the same routerto avoid A large number of devices on the WiFi router can affect network stability, there is no way that Midea can advise a specific number limitation as the impact of unstable signals on the network.
  • Page 11 Furthermore, 5GHz is much newer technology and is more likely to operate robustly and offer advanced features such as beamforming. The bottom line is that there is no way that Midea can recommend which band will operate best in your particular installation. By offering our appliances with a dual-band radio, it increases the likelihood of successful, robust connections in more installations without requiring changes to router configuration, or requiring a router upgrade.
  • Page 12 : • In case of router configuration A (see above), Midea recommends enabling 5GHz band if it is disabled in your router and choosing a distinct SSID name for the 5GHz band (e.g. SSIDname_5G). Then follow the normal joining instructions to join the 5GHz network.

  • Page 13: Cleaning And Maintenance

    4. Cleaning and maintenance 4.1 Injecting water Unscrew the automatic exhaust valve on the water pump. ① Open the pipeline valve of heating system and exhaust valve of the end equipment. ② Contrarotate the rotary knob of supplementing water valve and open the supplementing ③...
  • Page 14 4.5 Entry into expert mode When the power is turned on, press and hold UP and DOWN key for three seconds at the ① same time to display “——”. At this time, press the UP or DOWN key to flickeringly display 00. Continue to press the UP or DOWN key to display 01 until 09 loops back to 00, and the ②...

  • Page 15: Installation Instruction

    Downstream pressure port Upstream pressure port Inlet Gas type Downstream pressure of power pressure Item 32kW 36kW 1.3mbar 1.3mbar G20(I2H) 20mbar 10mbar 12mbar 10mbar 12mbar 3.5mbar 3.5mbar Ignition rate 22kW 22kW 4.9 External connection of indoor temperature controller Wall hanging furnace can connect indoor temperature controller to perform the judgment ①...
  • Page 16 ● Before the wall and the ground are drilled, if it is a dark line or a dark pipe, and the position of the wire, water pipe, or air pipe cannot be specified, it must be confirmed with the user to ensure that the wires, water pipes or air pipes buried in the wall are avoided.
  • Page 17 5.2 Machine installation (A) Hanging installation of complete machine Attention The equipment is additionally equipped with hanging panel device to facilitate the installation and maintenance of wall hanging furnace. Install the fixing hanging panel ① Before installing wall hanging furnace, find the fixing position on the wall with the hanging panel, and drill four holes in the selected positions on the wall with drilling tools.
  • Page 18 The longest size of the exhaust pipe is 2 meters straight pipe plus 1 90-degree elbows. For ① every 135 degree elbow added, the relative straight length shall reduce 0.5m while for every 90 degree elbow added, the relative straight length shall reduce 1m. During installation of 3m smoke pipe, current limiting ring on the draught fan contact shall be dismantled.
  • Page 19 (E) Installation of the gas pipeline system Attention Before installation, please make sure whether the gas supply conditions can meet the requirements as specified on the nameplate of wall hanging furnace. The gas shut-off valve must be installed at the connection between the gas pipeline and the gas inlet of the wall hanging furnace.
  • Page 20 5.3 Debugging and inspection Inspection before operation Make sure whether the gas used is of the same type as specified on the nameplate of the machine. Check whether there is any water leakage phenomenon at the connectors of the heating system and the sanitary hot-water system. Check whether the automatic exhaust valve for the wall hanging furnace is opened.

  • Page 21: Service Guideline

    ● The running and debugging must be operated by our Company or the professional personnel authorized by our Company. ● If there are any problems on the heating and hot water quality caused by the heating system or the sanitary hot-water system, please contact the property management company or the plumbing company.
  • Page 22 6.2 Water resistance curve of the complete machine 6.3 Hydraulic pressure curve of the water pump 6.4 Wiring diagram NOTE Note: The HX50803-NA series needle seats can be integrated with the HX50807-NY (5197) series hole seats and HX39606-PT (5225, 5194) terminals.
  • Page 23 Power input - N Power input - L Water pump-N (blue) Water pump-L (Brown) Three-way shower end Three-way heating end Fan-N Fan-L Stop valve L Stop valve N Stop valve - Stop valve + Proportional valve + Sectioning valve - Proportional valve - Room temperature switch Sectioning valve +...

  • Page 24: Structural Components

    6.5 Structural components air pressure sensor Limited temperature controller Main heat exchanger Feedback electrode Ignition electrode Burner Gas proportional valve Three-way valve Heating water temperature sensor Water pump Water pressure sensor Plate heat exchanger Sanitary water temperature probe Supplementing water valve...
  • Page 25 6.6 Schematic diagram of working principle of the boiler Heating water supply Heating import return water Domestic Cold water hot water import supply 6.7 Fault self-diagnosis Attention The judgment and inspection of common abnormalities are as follows. If any fault cannot be removed by simplicity in treatment, please send the faulty item to the service outlets.
  • Page 26 fe may change, and the actual NOTE If the boiler is not used for a long time, check whether the rotating shaft of the pump is stuck before turning on the power. If the machine is started without checking, overheat- ing protection may occur (report E3, E4 fault prompt).
  • Page 27 Phenomenon Treatment methods Possible causes The gas valve has not been Fully open the master gas valve, or opened. ■ check whether the gas supply is normal. The gas pipe has cut off the The machine can be started up only ■...
  • Page 28 6.9 Environmental list NOTE The components and parts as included in the Environmental List contain the parts with the different product models, whichever is in kind. China RoHS Controlled substances or elements Lead Mercury Cadmium Hexavalent Polybrominated Polybrominated Name of the components and parts (Pb) (Hg) (Cd)
  • Page 29 All the parts of installation unit are repaired freely for one year, which must be listed in the charge items, as for the damages caused by this, Midea Kitchen Appliances Manufacturing Co., Ltd. and the installation unit will take no liability;...
  • Page 30 Product satisfaction survey Survey table Installation effect □ Good □ General Use original □ Yes □ No □ Bad accessories Service attitude □ Good □ General Whether conduct safety □ Yes □ No □ Bad inspection test Service efficiency □ 24h □ 48h Whether explain the □...
  • Page 31 All the parts of installation unit are repaired freely for one year, which must be listed in the charge items, as for the damages caused by this, Midea Kitchen Appliances Manufacturing Co., Ltd. and the installation unit will take no liability;...
  • Page 32 Product satisfaction survey Survey table Installation effect □ Good □ General Use original □ Yes □ No □ Bad accessories Service attitude □ Good □ General Whether conduct safety □ Yes □ No □ Bad inspection test Service efficiency □ 24h □ 48h Whether explain the □...
  • Page 33 If there are any changes in product appearance and color, please in kind prevail. Wuhu Midea Kitchen & Bath Appliances Mfg. Co., Ltd. Address: East Road Wanchun, East Area Economic & Technological Development Area, Wuhu City, Anhui Province, P.R.China.
  • Page 34 Схема выше приведена для справки. Пожалуйста, примите внешний вид реального продукта в качестве стандарта. Газовый котел Руководство по эксплуатации Модель: Серия C28WL Большое спасибо за покупку нашего газового котла. Перед установкой и эксплуатацией вашего газового котла, пожалуйста внимательно прочитайте данное руководство и сохраните его для дальнейшего использования.
  • Page 35 Уважаемый пользователь(и) Спасибо за использование газового комбинированного котла отопления и горячего водоснабжения марки Midea (далее по тексту - настенная подвесная печь)! Для того, чтобы вы могли получить максимальное удовольствие от услуг, предоставляемых настенной подвесной печью, пожалуйста, внимательно прочитайте данную инструкцию. Данная инструкция предназначена для того, чтобы...
  • Page 36 Искренне благодарим вас за выбор нашего газового котла. Пожалуйста, внимательно прочитайте данное руководство перед использованием; правильно усвоить методы установки и использования этого газового котла, чтобы в полной мере использовать его превосходные характеристики. Пожалуйста, сохраните инструкцию для дальнейшего использования. СОДЕРЖАНИЕ: ТИТУЛ СТРАНИЦА...
  • Page 37 1. Предупреждение о безопасности Внимание Пожалуйста, соблюдайте следующие меры предосторожности, чтобы обеспечить безопасность использования и избежать травм и материального ущерба. Неправильное использование из-за несоблюдения предупреждений по технике безопасности может привести к несчастным случаям. Содержание с указанием [Запрещено] Легковоспламеняю- Запрещено Запрещено в Эксплуатация...
  • Page 38 Содержание, указывающее [принудительно] Требуются профессиональные сотрудники Пользователи должны соблюдать предостережения, приведенные в технической инструкции. Настенная печь должна устанавливаться, регулярно проверяться, чиститься и обслуживаться компанией компанией или уполномоченным ею профессиональным персоналом, в противном случае она может причинить вред людям / животным / предметам. При...
  • Page 39 2. Введение продукта Внимание Соединения газовых труб, компоненты ванны, сильфон или шланг подачи воды и пульт дистанционного управления в сборе характерны для некоторых моделей. Пожалуйста, обратитесь к фактическому распределению упаковки продукта. Выход отработанных газов Инструкция × 1 Передний корпус Подвесная панель ×1 Топливный...
  • Page 40 3. Инструкции по применению Руководство по эксплуатации 3.1 Запуск Подключите электропитание настенной Откройте вентиль газопровода подвесной печи и нажмите кнопку включения-выключения для работы настенной подвесной печи. 3.2 Летний режим Нажмите кнопку « » для Установка санитарной температуры отображения « » на экране дисплея Нажмите...
  • Page 41 ПРИМЕЧАНИЕ Примечание: летний режим имеет только функцию санитарной воды Способ установки температуры санитарной воды такой же, как и в летнем режиме. В случае кратковременного отключения электропитание настенной печи должно быть гарантировано, чтобы функция антиблокировки машины могла работать. В опасной ситуации, когда возможно замерзание, необходимо поддерживать мощность и газ...
  • Page 42 использовать, в противном случае войдите в маршрутизатор и измените имя SSID. Большое количество устройств на WiFi-роутере может повлиять на стабильность сети, компания Midea не может указать конкретное ограничение на количество устройств, так как это зависит от качества роутера и многих других...
  • Page 43 использовать, в противном случае войдите в маршрутизатор и измените имя SSID. Большое количество устройств на WiFi-роутере может повлиять на стабильность сети, компания Midea не может указать конкретное ограничение на количество устройств, так как это зависит от качества роутера и многих других...
  • Page 44 Устранение неполадок приложения MSmartLife Советы по устранению неисправностей для умных приборов Midea. Эти советы написаны для продуктов, которые содержат двухдиапазонный радиокабель, работающий в сетях WiFi 2,4 ГГц или 5 ГГц. Эти инструкции не относятся к продуктам Midea, которые имеют радиокабель только 2,4 ГГц.Поскольку сетевые технологии...
  • Page 45 маршрутизатора, чтобы внести указанные изменения в конфигурацию маршрутизатора изменения в конфигурации: • В случае конфигурации маршрутизатора A (см. выше), Midea рекомендует включить диапазон 5 ГГц, если он отключен в вашем маршрутизаторе, и выбрать отдельное имя SSID для диапазона 5 ГГц (например, SSIDname_5G).
  • Page 46 4. Очистка и обслуживание 4.1 Впрыскивание воды Открутите автоматический выпускной клапан на водяном насосе. Откройте трубопроводный клапан системы отопления и выпускной клапан конечного оборудования. Поверните поворотную ручку клапана дополнительной воды и откройте клапан дополнительной воды настенной подвесной печи. Подключите выключатель защиты от протечек настенной подвесной печи, включите питание...
  • Page 47 4.5 Переход в экспертный режим При включении питания одновременно нажмите и удерживайте кнопки UP и DOWN в течение трех секунд, чтобы на дисплее появилось «--». В это время нажмите кнопку UP или DOWN для мерцающего отображения 00. Продолжайте нажимать кнопку UP или DOWN для отображения 01 до тех пор, пока 09 не вернется...
  • Page 48 Attention Выше настройки могут использоваться только производителем или авторизированными специалистами от производителя.
  • Page 49 Отвод бытовой гибкая труба напольного слива горячей воды (соединен с выпускным отверстием) вход топливного газа Возврат отопления Ввод бытовой холодной воды Подача отопительной воды...
  • Page 50 Отверстие для дымовой трубы Подвесная доска...
  • Page 51 необрезанный...
  • Page 52 Дополнительный водяной клапан Газовый клапан Подача воды для отопления Возврат отопления Выход бытовой горячей воды Вход бытовой холодной воды...
  • Page 53 Убедитесь, что используемый газ того же типа, что указан на заводской табличке машины. Проверьте, нет ли явлений утечки воды на соединениях системы отопления и санитарной системы горячего водоснабжения. Проверьте, открыт ли автоматический выпускной клапан настенной подвесной печи. Убедитесь, что давление в системе отопления находится в пределах 0,1 ~ 0,12 МПа. Запуск...
  • Page 54 6. Руководство по обслуживанию 6.1 Параметр продукта Модель продукта Тип прибора Страна назначения ApplianceCategories Тип газа Давление питания Полезная эффективность 89.4 Номинальная тепловая мощность Минимальная потребляемая мощность нагрева Номинальная тепловая мощность Минимальная мощность нагрева Диапазон регулирования температуры нагрева радиатора Диапазон регулирования температуры напольного...
  • Page 55 6.4 Схема подключения ПРИМЕЧАНИЕ Примечание: Игольчатые седла серии HX50803-NA могут быть интегрированы с седлами с отверстиями серии HX50807-NY (5197) и клеммами HX39606-PT (5225, 5194).
  • Page 56 Вход питания - N Вход питания - L Водяной насос-N (синий) Водяной насос-L (коричневый) Трехходовой душевой конец Трехходовой нагревательный конец Вентилятор-N Вентилятор-L Запорный клапан L Запорный клапан N Запорный клапан - Запорный клапан + Пропорциональный клапан + Секционный клапан - Пропорциональный...
  • Page 57 Вентилятор Контроллер предельной температуры Главный теплообменник Электрод обратной связи Электрод зажигания Горелка Газовый пропорциональный клапан Трехходовой клапан Датчик температуры отопительной воды Газовый пропорциональный клапан Датчик давления воды Водяной насос Датчик температуры Клапан добавочной воды санитарной воды...
  • Page 58 Импорт Отопление водоснабжение Обратная вода газа для отопления Бытовое горячее водоснабжение Импорт холодной воды 6.7 Самодиагностика неисправностей Внимание Суждение и осмотр распространенных неисправностей выглядит следующим образом. Если какая- либо неисправность не может быть устранена простым обращением, пожалуйста, отправьте неисправный предмет в сервисные центры. Пожалуйста, не разбирайте и не ремонтируйте его по собственному...
  • Page 59 ПРИМЕЧАНИЕ...
  • Page 60 Явление Методы лечения Возможные причины Полностью откройте главный Газовый клапан не был газовый клапан или проверьте, в открыт. норме ли подача газа. Запуск машины возможен только Газовая труба перекрыла подачу газа. после нормализации подачи газа. Давление подачи газа Обратитесь в газовую компанию. сильно...
  • Page 61 Полибромиро Полибромиро ванные Название компонентов и частей Свинец Ртуть Кадмий Шестивалент ванные дифениловые (Pb) (Hg) (Cd) ный хром бифенилы эфиры (Cr (VI)) (PBBs) (ПБДЭ) Корпус Теплообменник Горелка Камера сгорания в сборе Стекло смотрового окна Вытяжной колпак в сборе Электрический контроллер Оператор...
  • Page 62 Все содержание данной информации было тщательно проверено. Если имеются какие-либо печатные ошибки, пропуски или непонимание содержания, пожалуйста, обратитесь в нашу компанию. Технические усовершенствования изделия (если таковые имеются) будут включены в новое руководство без предварительного уведомления. В случае каких-либо изменений во внешнем виде и цвете продукта, пожалуйста, обращайтесь...
