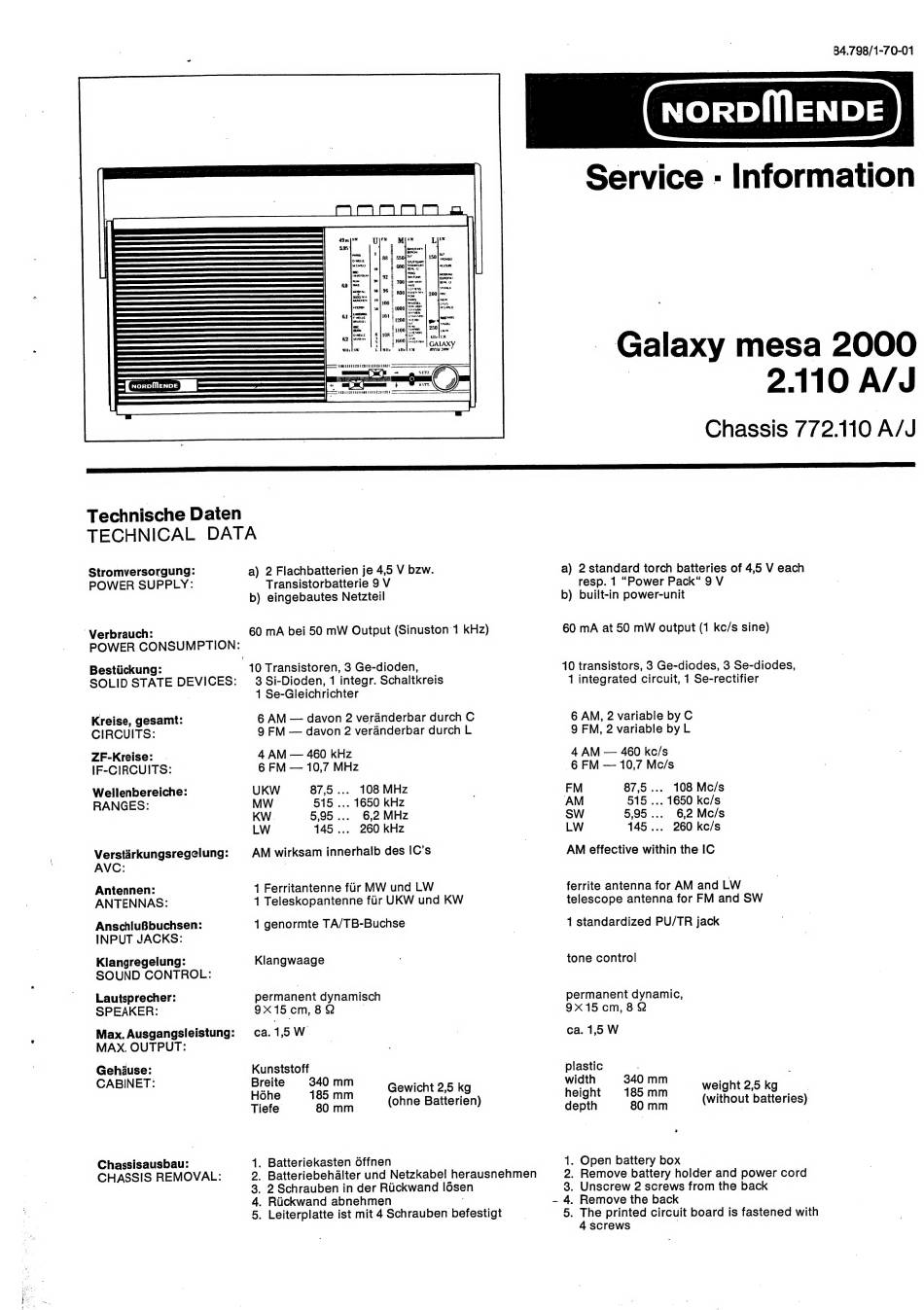

Nordmende Galaxy mesa 2000 2.110 A/J Service Information

=[ronotiewoe
POOUDSURUESPITSECTETTISTU GE!
B4.798/1-70-01
NORDIMENDE
Galaxy mesa 2000
2.110 A/J
Chassis 772.110 A/J
Stromversorgung:
POWER SUPPLY:
'Verbrauch:
Bestiickung:
SOLID STATE DEVICES:
Kreise, gesamt:
CIRCUITS:
ZF-Kreise:
IF-CIRCUITS:
Wellenbereiche:
RANGES:
Verstérkungsregelung:
AVC:
Antennen:
ANTENNAS:
AnschliuBbuchsen:
INPUT JACKS:
Klangregelung:
SOUND CONTROL:
Lautsprecher:
SPEAKER:
Max. Ausgangsleistung:
MAX. OUTPUT:
Gehiuse:
CABINET:
Chassisausbau:
CHASSIS REMOVAL:
a) 2 Flachbatterien je 4,5 V bzw.
Transistorbatterie 9 V
b) eingebautes Netzteil
60 mA bei 50 mW Output (Sinuston 1 kHz)
| 10 Transistoren, 3 Ge-dioden,
3 Si-Dioden, 1 integr. Schaltkreis
1 Se-Gleichrichter
6 AM — davon 2 veranderbar durch C
9 FM — davon 2 veranderbar durch L
4 AM — 460 kHz
6 FM — 10,7 MHz
UKW 87,5... 108 MHz
MW 515 ... 1650 kHz
KW. 5,95... 6,2 MHz
LW 145... 260 kHz
AM wirksam innerhalb des IC's
1 Ferritantenne fir MW und LW
1 Teleskopantenne fur UKW und KW
1 genormte TA/TB-Buchse
Klangwaage
permanent dynamisch
9x15 cm, 8 Q |
ca. 1,5 W
Kunststoff
Breite 340 mm
Hohe 185 mm
Tiefe 80 mm
Gewicht 2,5 kg
(ohne Batterien)
1. Batteriekasten offnen
2. Batteriebehalter und Netzkabel herausnehmen
3. 2 Schrauben in der Ruckwand ldésen
4, Ruckwand abnehmen
5. Leiterplatte ist mit 4 Schrauben befestigt
a) 2 standard torch batteries of 4,5 V each
resp. 1 "Power Pack" 9 V
b) built-in power-unit
60 mA at 50 mW output (1 kc/s sine)
10 transistors, 3 Ge-diodes, 3 Se-diodes,
1 integrated circuit, 1 Se-rectifier
6 AM, 2 variable by C
9 FM, 2 variable by L
4 AM — 460 kc/s
6 FM — 10,7 Mc/s
FM 87,5... 108 Mc/s
AM 515 ... 1650 kc/s
SW 5,95... 6,2 Mc/s
LW 145... 260 kc/s
AM effective within the IC
ferrite antenna for AM and LW
telescope antenna for FM and SW
1 standardized PU/TR jack
tone control
permanent dynamic,
9x15 cm, 8 Q
ca. 1,5 W
plastic
width 340 mm
height 185 mm
depth 80 mm
weight 2,5 kg
(without batteries)
=
. Open battery box
. Remove battery holder and power cord
. Unscrew 2 screws from the back
. Remove the back
. The printed circuit board is fastened with
4 screws .
