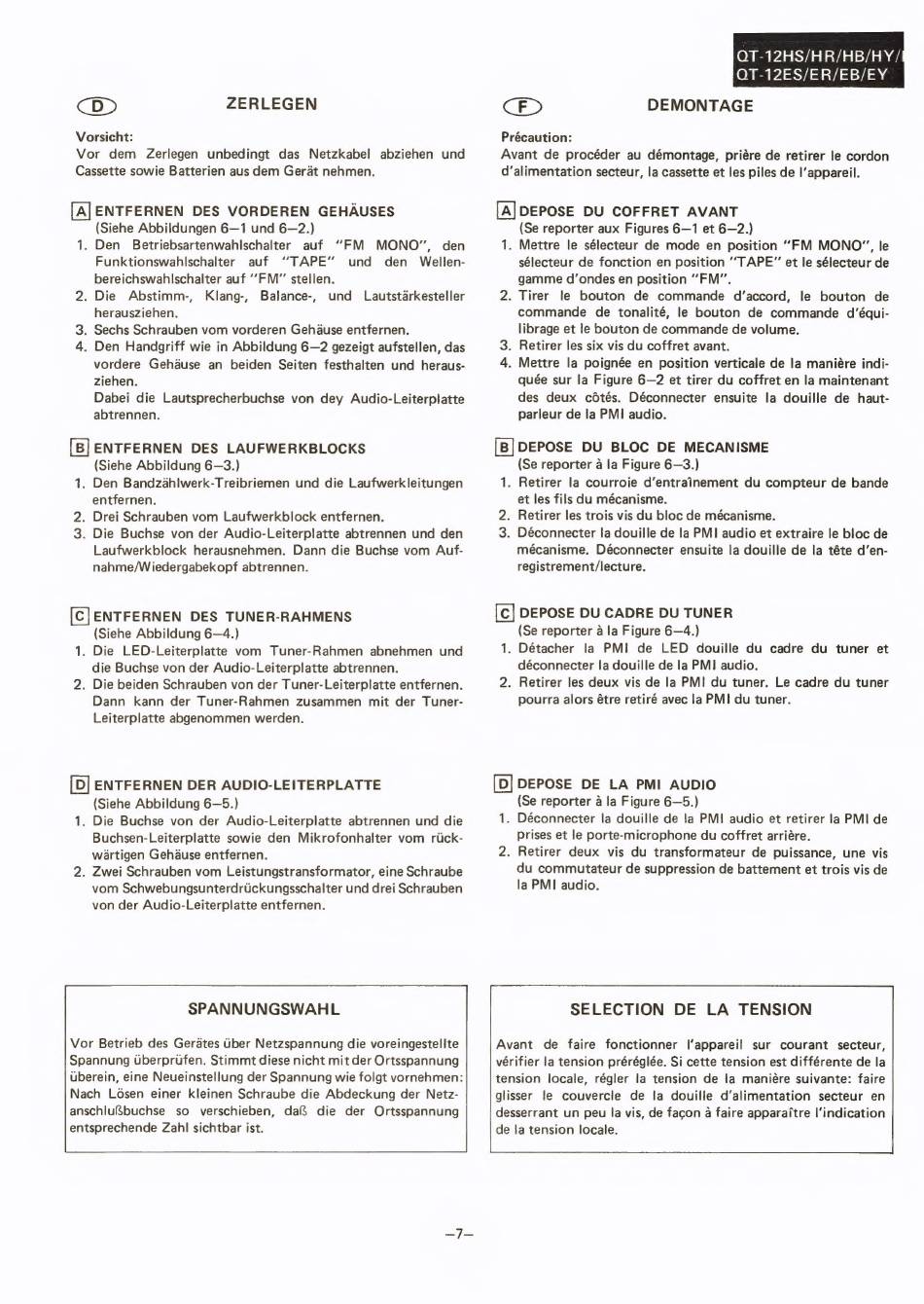

Vorsicht:
Vor dem Zerlegen unbedingt das Netzkabel abziehen und
Cassette sowie Batterien aus dem Gerat nehmen.
[A] ENTFERNEN DES VORDEREN GEHAUSES
(Siehe Abbildungen 6—1 und 6—2.)
1. Den Betriebsartenwahlschalter auf
Funktionswahlschalter auf ''TAPE"
bereichswahlschalter auf '"FM" stellen.
2. Die Abstimm-, Klang-, Balance-, und Lautstarkesteller
herausziehen.
3. Sechs Schrauben vom vorderen Gehdause entfernen.
4. Den Handgriff wie in Abbildung 6—2 gezeigt aufstellen, das
vordere Gehause an beiden Seiten festhalten und heraus-
ziehen.
Dabei die Lautsprecherbuchse von dey Audio-Leiterplatte
abtrennen.
"FM MONO", den
und den Wellen-
ENTFERNEN DES LAUFWERKBLOCKS
(Siehe Abbildung 6—3.)
1. Den Bandzahlwerk-Treibriemen und die Laufwerkleitungen
entfernen.
2. Drei Schrauben vom Laufwerkblock entfernen.
3. Die Buchse von der Audio-Leiterplatte abtrennen und den
Laufwerkblock herausnehmen. Dann die Buchse vom Auf-
nahme/Wiedergabekopf abtrennen.
[C] ENTFERNEN DES TUNER-RAHMENS
(Siehe Abbildung 6—4.)
1. Die LED-Leiterplatte vom Tuner-Rahmen abnehmen und
die Buchse von der Audio-Leiterplatte abtrennen.
2. Die beiden Schrauben von der Tuner-Leiterplatte entfernen.
Dann kann der Tuner-Rahmen zusammen mit der Tuner-
Leiterplatte abgenommen werden.
[D] ENTFERNEN DER AUDIO-LEITERPLATTE
(Siehe Abbildung 6—5.)
1. Die Buchse von der Audio-Leiterplatte abtrennen und die
Buchsen-Leiterplatte sowie den Mikrofonhalter vom rick-
wartigen Gehause entfernen.
2. Zwei Schrauben vom Leistungstransformator, eine Schraube
vom Schwebungsunterdrtickungsschalter und drei Schrauben
von der Audio-Leiterplatte entfernen.
QT-12HS/HR/HB/HY/
QT-12ES/ER/EB/EY
DEMONTAGE
Ce
Précaution:
Avant de procéder au démontage, priére de retirer le cordon
d'alimentation secteur, la cassette et les piles de |'appareil.
[A] DEPOSE DU COFFRET AVANT
(Se reporter aux Figures 6—1 et 6—2.)
1. Mettre le sélecteur de mode en position "FM MONO", le
sélecteur de fonction en position '"TAPE" et le sélecteur de
gamme d'ondes en position ""FM".
2. Tirer le bouton de commande d'accord, le bouton de
commande de tonalité, le bouton de commande d'équi-
librage et le bouton de commande de volume.
3. Retirer les six vis du coffret avant.
4. Mettre la poignée en position verticale de la maniére indi-
quée sur la Figure 6—2 et tirer du coffret en la maintenant
des deux cdtés. Déconnecter ensuite la douille de haut-
parleur de la PMI audio.
DEPOSE DU BLOC DE MECANISME
(Se reporter a la Figure 6—3.)
1. Retirer la courroie d'entrainement du compteur de bande
et les fils du mécanisme.
2. Retirer les trois vis du bloc de mécanisme.
3. Déconnecter la douille de la PM! audio et extraire le bloc de
mécanisme. Déconnecter ensuite la douille de la téte d'en-
registrement/lecture.
[c] DEPOSE DU CADRE DU TUNER
(Se reporter a la Figure 6—4.)
1. Détacher la PMI de LED douille du cadre du tuner et
déconnecter la douille de la PMI audio.
2. Retirer les deux vis de la PMI du tuner, Le cadre du tuner
pourra alors étre retiré avec la PMI du tuner.
[D] DEPOSE DE LA PMI AUDIO
(Se reporter a la Figure 6—5.)
1. Déconnecter la douille de la PMI audio et retirer la PMI de
Prises et le porte-microphone du coffret arriére.
2. Retirer deux vis du transformateur de puissance, une vis
du commutateur de suppression de battement et trois vis de
la PMI audio.
_
Vor Betrieb des Gerates ber Netzspannung die voreingestellte
Spannung Uberprifen. Stimmt diese nicht mit der Ortsspannung
uberein, eine Neueinstellung der Spannung wie folgt vornehmen:
Nach Losen einer kleinen Schraube die Abdeckung der Netz-
anschlu&buchse so verschieben, daf& die der Ortsspannung
entsprechende Zahl sichtbar ist.
SPANNUNGSWAHL
SELECTION DE LA TENSION
Avant de faire fonctionner [l'appareil sur courant secteur,
vérifier la tension préréglée. Si cette tension est différente de la
tension locale, régler la tension de la maniére suivante: faire
glisser le couvercle de la douille d'alimentation secteur en
desserrant un peu la vis, de facon a faire apparaitre l'indication
de la tension locale.
