Gson T334 Instruction Manual

Mini air die grinder 6 mm (1/4”)
Hide thumbs

Advertisement

Available languages

Available languages

Table of Contents

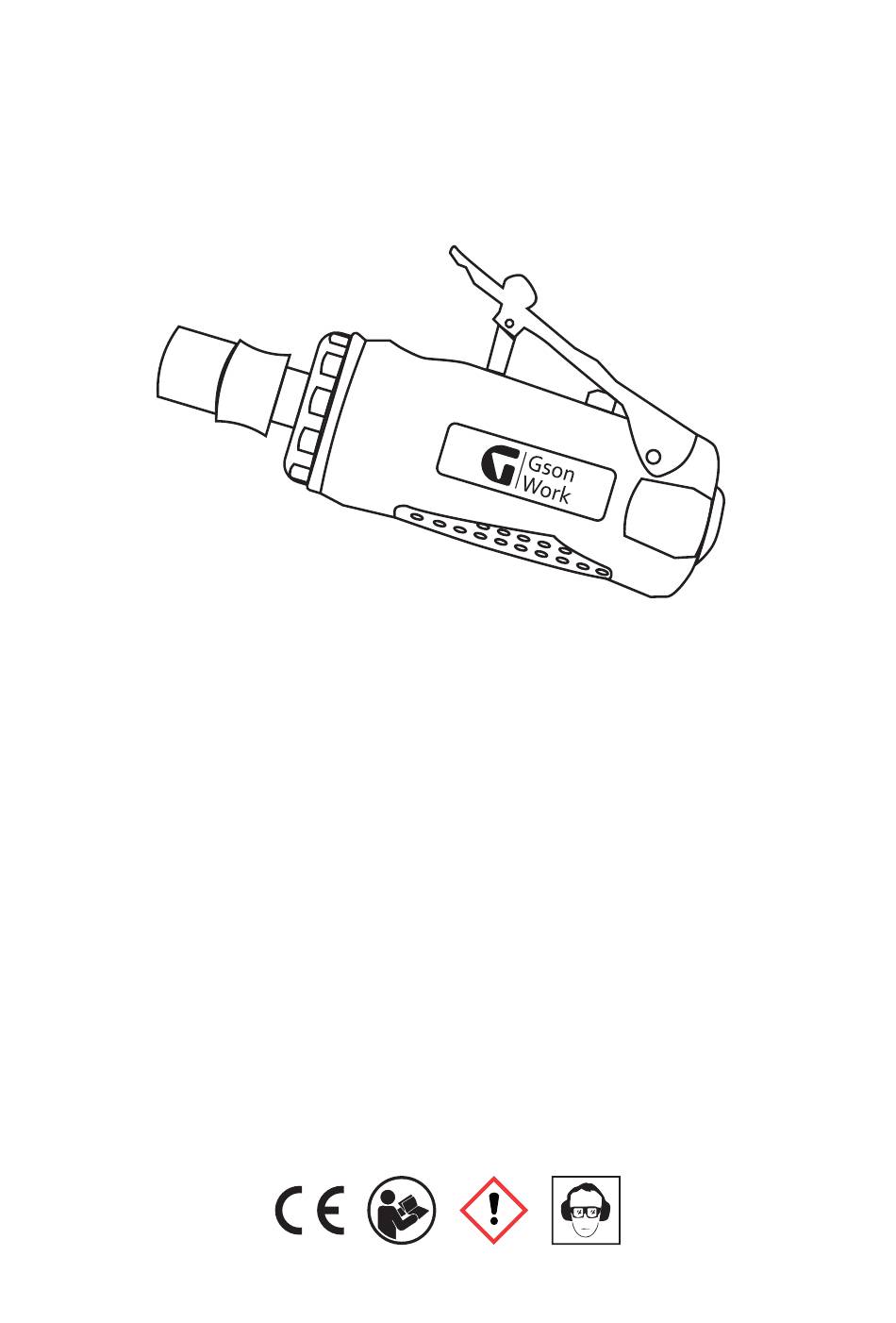

Mini Air Die Grinder 6 mm (1/4")
BRUKSANVISNING
Innehåll:
• Tekniska data
• Viktiga säkerhetsanvisningar
• Användning och Underhåll
• Felsökning
• Komponentförteckning
Språk/language
Svenska sida 1-8 • English page 9-16
VIKTIGT:
Vid mottagande av produkten, läs och följ samtliga säkerhets- och handhavandeanvisningar
för första användningen. Spara denna bruksanvisning för framtida konsultation.
Art nr: T334

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the T334 and is the answer not in the manual?

Questions and answers

Related Manuals for Gson T334

Summary of Contents for Gson T334

  • Page 1 • Användning och Underhåll • Felsökning • Komponentförteckning Språk/language Svenska sida 1-8 • English page 9-16 VIKTIGT: Vid mottagande av produkten, läs och följ samtliga säkerhets- och handhavandeanvisningar för första användningen. Spara denna bruksanvisning för framtida konsultation. Art nr: T334...

  • Page 2: Tekniska Data

    Tekniska data Tomgångsvarvtal: 25 000 rpm Kapacitet: 1/4” (6 mm) Luftanslutning: 1/4” Luftslang: 3/8” Genomsnittlig luftförbrukning: 100 l/m (3,5 CFM) Arbetstryck: 90 psi Längd x höjd: 128 x 62 mm (5,04 x 2,44 in) Vikt: 0,35 kg Innehåll: 1 st Mini Air Die Grinder, 2 st nycklar, 1 st insticksnippel, 1 st manual. Viktiga säkerhetsanvisningar Otillbörlig användning eller underhåll av denna maskin kan leda till allvarlig personskada och egendomsskada.
  • Page 3 VARNING – Risk för hörselskada Detta kan hända Hur man förhindrar det * Långvarig exponering av ljud från användandet * Använd alltid hörselskydd. av lufttrycksverktyg kan orsaka permanent hörselskada. VARNING – Fara vid inandning Detta kan hända Hur man förhindrar det * Slipdamm eller ångor som genereras vid * Använd alltid munskydd vid risk för slipdamm.
  • Page 4 Detta kan hända Hur man förhindrar det * Dåliga, slitna eller skadade verktyg kan orsaka * Använd alltid verktyg avsedda för ändamålet flygande föremål och skada. och för maskinen. * Använd aldrig skadade eller för slitna verktyg. * Tryck inte för hårt med verktyget utan låt maskinen göra jobbet.

  • Page 5: Användning Och Underhåll

    * Ersätt varningsetiketter om de blir oläsliga eller avlägsnats * Använd inte maskinen till annat än vad den är avsedd för. * För högt lufttryck och för mycket tomgångskörning förkortar maskinens livslängd och kan orsaka skada. * Kontrollera luftslangen för slitage och håll borta från värme och vassa objekt. * Bär inte maskinen i luftslangen.
  • Page 6 FÖRBEREDELSE Innan du använder maskinen, jämför med innehållsförteckningen och se till att alla delar är inkluderade. Använd inte maskinen om väsentliga delar saknas och kontakta då din återförsäljare. HANDHAVANDEANVISNING 1. Smörj maskinen före användning. Se ”Underhåll”-avsnittet för smörjinstruktioner. 2. Lossa fästhylsan (del #28) motsols med den lilla nyckeln medan du håller fast hylsbasen (del #23) med den stora nyckeln (se figur 1).
  • Page 7 UNDERHÅLL Maskinen ska smörjas dagligen (eller före varje användning) med olja för luftverktyg (ej inkluderat). NOTERA: Luftverktygsolja finns i bygg/järnhandeln. Symaskinsolja eller annan kvalitetsolja som är fuktabsorberande och rostskyddande kan användas som ersättning. Använd inte rengöringsolja. Vid långvarigt användande bör maskinen smörjas varje 1-2 timmar. Det kan göras via automatisk smörjare eller manuellt.
  • Page 8 Komponentförteckning Beskrivning Beskrivning Huvudhölje Rotor Startspärr Rotorblad Starthandtag Cylinder Fjäder Bussning Bult Främre platta Bult Lager O-ring Hylsbas O-ring Fixeringsring Ångventil Plastring Fjäder Skyddskåpa O-ring Hylsa Skruvbult Fixeringslock för hylsa Insticksnippel Skal Lager Liten nyckel (1) Bakre platta Stor nyckel (2) Bult Kontakta återförsäljaren för eventuella reservdelar.
  • Page 9 • Trouble Shooting • List of components Språk/language Svenska sida 1-8 • English page 9-16 IMPORTANT! Upon receipt of the product, read and follow all safety rules and operating instructions before first use. Save this manual for future reference. Art No: T334...

  • Page 10: Technical Data

    Technical data Free speed: 25 000 rpm Capacity: 1/4” (6 mm) Air inlet: 1/4” Air hose: 3/8” Average air consumption: 3,5 CFM (100 l/m) Working pressure: 90 psi Length x hight: 5,04 x 2,44 in (128 x 62 mm) Weight: 0,35 kg Content: 1 Mini Air Die Grinder, 2 wrenches, 1 male plug, 1 manual.
  • Page 11 WARNING – Risk of loss of hearing What could happen How to prevent it * Long term exposure to noise from the operation * Always wear hearing protection. of air tools can lead to permanent hearing loss. WARNING – Inhalation hazard What could happen How to prevent it * Abrasive tools and cut-off tools generate...
  • Page 12 What could happen How to prevent it * Poor quality, improper or damaged tools and * Always use tool attachments rated for the speed accessories can fly apart during operation, of the power tool. propelling particles throughout the work area * Never use tools which have been dropped, causing serious injury.

  • Page 13: Air Supply

    * Replace warning labels if they become obscured or removed. * Do not use this tool for other than its intended use. * Excessive air pressure or too much free rotation will decrease the life of the tool and may cause a hazardous situation.
  • Page 14 PREPARATION Before beginning assembly or operation of the product, make sure that all parts are present. Compare the parts with the package contents list. If any part is missing or damaged, do not attempt to assemble, install, or operate the product. Contact the distributor or sales agent for replacement. OPERATING INSTRUCTIONS 1.

  • Page 15: Care And Maintenance

    CARE AND MAINTENANCE The tool should be lubricated daily (or before each use) with air tool oil (not included). NOTE: Air tool oil is available at major tool hardware stores. SAE #10 weight oil or sewing machine lubricant or any other high grade turbine oil containing moisture absorbent, rust inhibitors, metal wetting agents and an EP (extreme pressure) additive may be used as a substitute.

  • Page 16: List Of Components

    List of Components Description Quantity Description Quantity Main housing Rotor Lever trigger Rotor blade Lever block Cylinder Spring Bushing Bolt Front plate Bolt Bearing O-ring Collet base O-ring Fixing ring Valve steam Decorating ring Spring Protecion cover O-ring Collet Screw nut Collet fixing cap Inlet nipple Soft grip...
