Gson 510200 Instruction Manual

Cordless angle grinder 800w
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

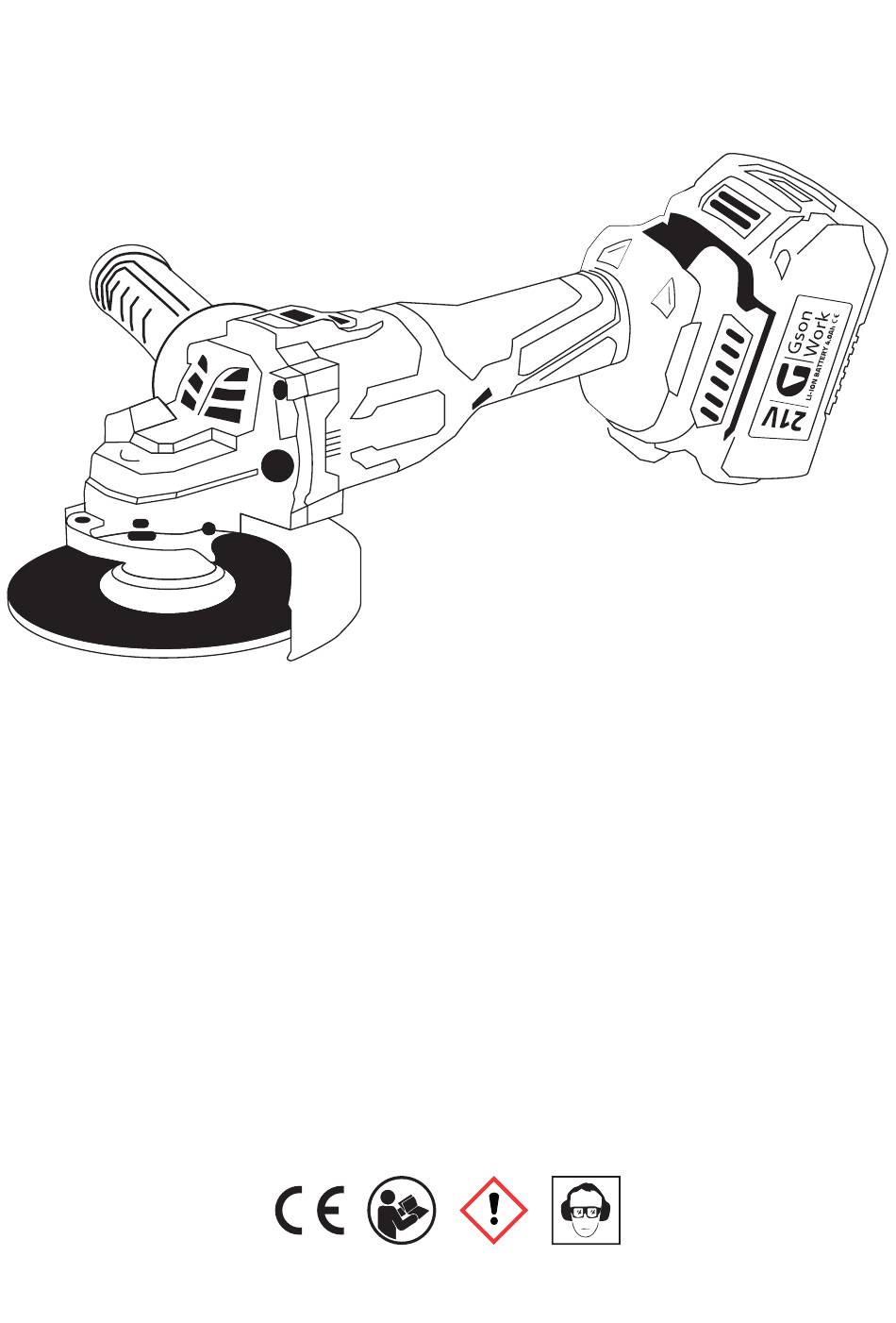

Cordless Angle Grinder 800W
BRUKSANVISNING
Innehåll:
• Tekniska data
• Användningsområde
• Viktiga säkerhetsanvisningar
• Säkerhet, Användning och Underhåll
• Funktionsbeskrivning
• Montering
• Drift
• Underhåll
• Komponentförteckning
VIKTIGT:
Vid mottagande av produkten, läs och förstå innehållet i bruksanvisningen före
första användningen. Spara denna bruksanvisning för framtida konsultation.
Art No: 510200

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 510200 and is the answer not in the manual?

Questions and answers

Related Manuals for Gson 510200

Summary of Contents for Gson 510200

  • Page 1 • Viktiga säkerhetsanvisningar • Säkerhet, Användning och Underhåll • Funktionsbeskrivning • Montering • Drift • Underhåll • Komponentförteckning VIKTIGT: Vid mottagande av produkten, läs och förstå innehållet i bruksanvisningen före första användningen. Spara denna bruksanvisning för framtida konsultation. Art No: 510200...

  • Page 2: Tekniska Data

    Tekniska data Skivdiameter: 5” / 125 mm Tomgångsvarvtal: 5500/6300/7300 rpm) Modell: 510200 Laddtid: 2 tim Batterikapacitet: 4,0 Ah Spänning: D.C 21 V Längd: 395 mm Vikt (inklusive batteripatron): 2,3 kg Användningsområde Cordless Angle Grinder 800W är en batteridriven vinkelslip avsedd för slipning och kapning i trä, stenmaterial och metall utan användning av vatten.
  • Page 3 elverktyget till elnät eller batteri. 14. Avlägsna alltid justeringsnycklar mm innan verktyget startas för att undvika skada. 15. Se till att ha ordentligt fotfäste och bra balans för att ha elverktyget under kontroll i oförväntade situationer. 16. Använd inte löst sittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar för att undvika att de fastnar.
  • Page 4 3. Håll maskinen endast i de isolerande delarna vid användning där tillbehör kan komma i kontakt med dold elektronik för att undvika elektrisk chock. 4. Se alltid till att stå stabilt. Se till att ingen befinner sig under dig när maskinen används på hög höjd. 5.
  • Page 5 Säkerhetsvarningar för slipning och abrasiv skärning 1. Använd endast skivor som rekommenderas för maskinen och det särskilda sprängskyddet för skivan. Skivor som inte tillverkats för maskinen kan inte skyddas tillräckligt och är inte säkra. 2. Slipytan på nedsänkta skivor måste monteras under planet från sprängskyddets kant. En felaktigt monterad skiva som sticker ut är inte tillräckligt skyddad.
  • Page 6 8. Rör inte vid arbetsstycket eller tillbehör omedelbart efter arbetet, det kan vara extremt varmt och orsaka brännskador. 9. Följ tillverkarens anvisningar för korrekt montering och användning av rondeller. Hantera rondellerna varsamt och förvara dem på en säker plats. 10. Använd inte separata reducerhylsor eller adaptrar för att kunna använda sliprondeller med större hål. 11.
  • Page 7 batteripatron svalna innan laddning. 4. Ta bort batteriet från verktyget eller laddaren när det inte används. 5. Ladda batteriet om det inte är använt på länge (mer än tre månader). Funktionsbeskrivning Varning! Se alltid till att maskinen är avstängd och batteripatronen borttagen innan du justerar eller kontrollerar maskinen.
  • Page 8 Notera funktionen ger endast en indikering av batteriets återstående kapacitet och inte maskinens funktionalitet. Indikationen kan skilja lätt från verklig kapacitet beroende på användningsförhållanden och temperatur. Spindellås 1. Spindellås • Tryck ned spindellåset för att förhindra att spindeln roterar när du monterar eller tar bort tillbehör.
  • Page 9 måste sprängskyddet monteras på maskinen så att den slutna sidan alltid är vänd mot användaren. • Varning! Vid användning av kap-/diamantskiva ska du vara noga med att endast använda det speciella sprängskydd som är avsett för användning tillsammans med kapskivor. •...
  • Page 10 • Följ anvisningarna i omvänd ordning för att ta bort sliprondellen. • OBS! Använd endast slipskivor som är avsedda för maskinen. Ansluta en dammsugare 1. Dammuppsamlande sprängskydd 2. Dammsugarslang • Varning! Dammsug aldrig metallpartiklar eller dylikt från slipning/kapning. Dessa kan vara varma och antända filtret i dammsugaren.
  • Page 11 • Varning! Vid användning av kap-/diamantskiva ska du vara noga med att använda speciellt sprängskydd avsett för användning med kapskivor. • Varning! Använd ALDRIG kapskivor för sidoslipning. • Varning! Pressa inte skivan eller använd överdrivet tryck. Försök inte att göra ett alltför stort kapdjup. Överbelastning av skivan ökar risken för att skivan fastnar eller vrids och det kan orsaka bakåtkast, skadad skiva och överhettad motor.
  • Page 12 bort eventuella tillbehör på spindeln, trä på den skålformade stålborsten och dra åt med medföljande nyckel. Användning av skivstålborste 1. Skivstålborste • Försiktigt! Kontrollera hur borsten fungerar genom att köra maskinen utan belastning och försäkra dig om att ingen finns framför eller i linje med borsten.
  • Page 13 Komponentförteckning BESKRIVNING ANTAL BESKRIVNING ANTAL Flyttbar stödplatta ST3X16 ST skruv Slipskiva Handtag Fast stödplatta Motor stator Metallskydd M4X10 ST skruv Strömbrytarknapp Drivhjul ASS Strömbrytare ST5X16 ST skruv PCB kontroll Aluminiumhus ASS Batteri Motor rotor Panel hastighetskontroll...
  • Page 14 Direktiv 2006/42/EC 2011/65/EU 2014/30/EU Harmoniserad standard EN 60745-1:2009+A11:2010 EN 60745-2-3:2011+A2:2013+A11:2014+A12:2014+A13:2015 EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:2015 Undertecknad för Gson Europe AB ÖREBRO 2024-01-10 Anton Carlestav Inköp / Undertecknad för Gson Europe AB samt behörig att sammanställa den teckniska dokumentationen...
  • Page 16 Gson Europe AB Nastagatan 9 702 27 Örebro www.gson.se...

  • Page 17: Table Of Contents

    • Safety, use and care • Functional description • Assembly • Operation • Maintenance • List of components IMPORTANT: Upon receipt of the product, read and understand the content of the manual before first use. Save this manual for future reference. Art No: 510200...

  • Page 18: Technical Data

    Technical data Wheel/Disc diameter: 5” / 125 mm No load speed: 5500/6300/7300 rpm) Model: 510200 Charge Time: Battery Capacity: 4,0 Ah Voltage: D.C 21 V Length: 395 mm Net Weight (incl battery cartridge): 2,3 kg Area of use Cordless Angle Grinder 800W is a battery-operated angle grinder intended for grinding and cutting in wood, stone materials, and metal without the use of water.

  • Page 19: Safety, Use And Care

    safety shoes etc. used for appropriate conditions will reduce personal injuries. 13. Prevent unintentional starting. Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents. Ensure the switch is in the off position before connecting to power source and/or battery pack, picking up or carrying the tool.
  • Page 20 Cordless Grinder 1. Operations such as polishing are not recommended to be performed with this power tool. Operations for which the power tool was not designed may create a hazard and cause personal injury. 2. Do not use accessories which are not specifically designed and recommended by the tool manufacturer.
  • Page 21 2. Never place your hand near the rotating accessory. Accessory may kickback over your hand. 3. Do not position your body in the area where power tool will move if kickback occurs. Kickback will propel the tool in direction opposite to the wheel’s movement at the point of snagging. 4.
  • Page 22 2. If the use of a guard is recommended for wire brushing, do not allow any interference of the wire wheel or brush with the guard. Wire wheel or brush may expand in diameter due to workload, and centrifugal forces. Additional Safety Warnings 1.

  • Page 23: Functional Description

    14. During and after use, the battery cartridge may get hot. Pay attention to the handling of hot battery cartridges to avoid burns. 15. Do not touch the terminal of the tool immediately after use as it may get hot enough to cause burns. 16.
  • Page 24 Indicating the remaining battery capacity 1.Indicator lamp 2. Check button Press the check button on the battery cartridge to indicate the remaining battery capacity. The indicator lamps light up for a few seconds. • Note The fuel gauge is only an indication of the charge left on the battery pack. It does not indicate tool functionality and is subject to variation based on product components, temperature, and end-user application.

  • Page 25: Assembly

    Assembly Warning! Always be sure that the tool is switched off and the battery cartridge is removed before carrying out any work on the tool. Installing side grip (handle) • Caution! Always make sure that the side grip is installed securely before operating.

  • Page 26: Operation

    Installing or removing flex wheel 1. Lock nut 2. Flex wheel 3. Back up pad 4. Inner flange • Warning! Always use supplied guard when flex wheel is on tool. Wheel can shatter during use and guard helps to reduce risk of personal injury. •...
  • Page 27 • Caution! ALWAYS hold the tool firmly with one hand on housing and the other on the side grip (handle). Grinding and sanding operation • Turn the tool on and then apply the wheel or disc to the workpiece. • In general, keep the edge of the wheel or disc at an angle of about 15°...
  • Page 28 When installing the abrasive cut-off wheel: When installing the diamond wheel: Operation with wire cup brush • Caution! Check operation of brush by running tool with no load, ensuring that no one is in front of or in line with brush. •...

  • Page 29: Maintenance

    Maintenance • Caution! Always be sure that the tool is switched off and the battery cartridge is removed before attempting to perform inspection or maintenance. • Note! Never use gasoline, benzine, thinner, alcohol or the like. Discoloration, deformation, or cracks may result.

  • Page 30: List Of Components

    List of components DESCRIPTION Q'TY DESCRIPTION Q'TY Movable pressing plate ST3X16 ST screw Grinding plate Handle Fixed pressing plate Motor stator Metal Shield Housing M4X10 ST screw Pull rod assembly Bevel gear ASS Switch ST5X16 ST screw PCB controller Aluminum housing ASS Battery Motor rotor Speed control panel...
  • Page 31 2006/42/EC 2011/65/EU 2014/30/EU Harmonized standard EN 60745-1:2009+A11:2010 EN 60745-2-3:2011+A2:2013+A11:2014+A12:2014+A13:2015 EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:2015 Undersigned on behalf of Gson Europe AB ÖREBRO 2024-01-10 Anton Carlestav Purchased / Undersigned on behalf of Gson Europe AB and authorized to compile the technical documentation.
  • Page 32 Gson Europe AB Nastagatan 9 702 27 Örebro www.gson.se...
