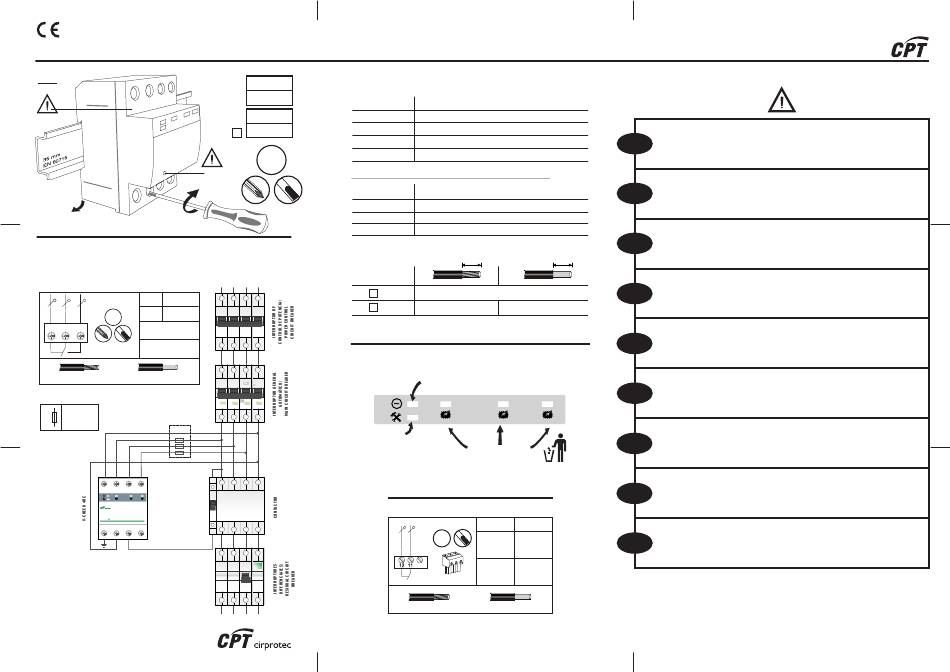

CPT V-CHECK 4RC Manual

INSTRUCCIONES DE INSTALACIÓN/INSTALLATION INSTRUCTIONS
Datos Técnicos/Technical Data
Neutro
Neutral
N
Test
Conexión/Connection
Topología Red Eléctrica (TT/TN-S)
Electrical Network Topology (TT/TN-S)
Relé de salida/Output relay
U / I
max max
V
250V/6A
AC:
4
Nm
P
NC (12) COM (11) NO (14)
1500W
RESISTIVE:
P
300W
INDUCTIVE:
2 2
max 25 mm max 35 mm
Fusible previo/Back-up fuse
F1 F1£80 A gL
F1
N L1 L2 L3
N L1 L2 L3
Imax 40 kA
Uc 400 V~
U N 230 V~
£1,8 kV
Up
Test
V-CHECK 4RC
77706417
PE NC (12) COM (11) NO (14)
PROTECTOR CONTRA
SOBRETENSIONES
PERMANENTES Y
TRANSITORIAS/
PROTECTOR AGAINST
PERMANENT AND
TRANSIENT
OVERVOLTAGES
15600311 v2 www.cirprotec.com
-Power frequency Overvoltage Protection Device (POP) and Surge Protection Device (SPD)
Class II
IEC 61643-1
Models
Type 2 U
N
Frequency
EN 61643-11
T2
o
Range C
4 IP code
Nm
Protección contra sobretensiones transitorias/Surge Protection
Imax
In
Up
Uc
Tipo de cable
Type of wire
L1 L2 L3 N
min. L,N,PE
max. L,N,PE
Indicación fallo/Fault indicator
N
6000 3
400 V~ C25
1 3 5 N
2 4 6 N
N
Rojo/Red
Actuación protector/
Protector activated
Ind. remota/Remote indication (IR)
OPCIONAL / OPTIONAL
TEST
L1 L2 L3 N
C/. Lepanto, 49-08223 Terrassa BCN (Spain)-Tel.:+34 937 331 684 Fax:+34 937 332 764
4RC/4RC IR
230 V ±10%
50 Hz
o o
-5 C ... +40 C
20
40 kA
15 kA
£1,8 kV
400 V (L-N)
FLEXIBLE RÍGIDO/RIGID
14 mm 14 mm
2
6 mm
2 2
25 mm 35 mm
Tensión de red/Network voltage
Verde intermitente/ ok
Green blinking
Rojo/Red Rojo/Red
Reemplazar/Replace
U / I
max max
0,25
Nm
AC: 250 V / 1 A
DC:
125 V / 0.2 A
2
max 1,5 mm
La conexión a una toma de tierra ES INDISPENSABLE para el óptimo funcionamiento de la protección.
Prestar especial atención a la conexión del NEUTRO.
ES
Pulsador de TEST: Verificar que el Interruptor General Automático actúa cortando la alimentación.
El protector NO DEBE instalarse nunca a la intemperie.
Connection to an earthing system IS ESSENTIAL for a proper operation of the protection.
Pay special attention to the NEUTRAL connection.
EN
TEST button: Check if the Main Circuit Breaker is switched off
The protector SHOULD NOT ever installed outdoor.
Een goede aarding is essentieel voor een goede werking van de overspanningsbeveiliging.
Wees extra voorzichtig met de aansluiting NEUTRAAL.
NL
TEST-knop: controleer of de automatische zekering de stroomtoevoer onderbreekt.
De beschermer mag NOOIT in de open lucht worden gemonteerd.
Podłączenie do systemu uziemienia JEST NIEZBĘDNE do poprawnej pracy
ogranicznika przepięć.
PL
Należy zwrócić szczególną uwagę na połączenie NEUTRALNE.
Przycisk TEST: sprawdzenie, czy wyłącznik automatyczny powoduje odłączenie zasilania.
Ochronnika pod żadnym pozorem NIE WOLNO instalować na zewnątrz pomieszczeń.
Al fine di garantire il corretto funzionamento della protezione,
è essenziale la connessione al sistema di terra.
IT
Prestare particolare attenzione alla connessione del NEUTRO.
Pulsante TEST: Verificare che l'interruttore IGA agisce interrompendo l'alimentazione.
Il protettore NON DEVE essere mai installato all'aperto.
Η σύνδεση με το σύστημα γείωσης ΕΙΝΑΙ ΑΠΑΡΑΙΤΗΤΗ για τη σωστή λειτουργία
της προστασίας.
GR
Προσέξτε ιδιαίτερα την σύνδεση του ΟΥΔΕΤΕΡΟΥ.
Κουμπί ΔΟΚΙΜΗΣ: Βεβαιωθείτε ότι o Αυτόματος Γενικός Διακόπτης διακόπτει την τροφοδοσία.
Η συσκευή προστασίας ΔΕΝ ΠΡΕΠΕΙ ποτέ να εγκαθίσταται σε μέρη εκτεθειμένα στα καιρικά φαινόμενα.
Eine Verbindung mit der Erde ist wichtig für die Funktion und für einen sicheren Schutz.
Besonders Augenmerk ist auf den Anschluss des NEUTRALLEITERS zu legen.
DE
Druckknopf TEST: Sicherstellen, dass die Stromversorgung durch den FI-Schalter unterbrochen wird.
Die Schutzvorrichtung DARF NICHT im Freien installiert werden.
Une connexion de mise à la terre de qualité est ESSENTIELLE pour assurer
le bon fonctionnement de l'appareil.
FR
Faites particulièrement attention à la connexion du NEUTRE.
Bouton de TEST : Vérifiez que le disjoncteur général coupe l'alimentation.
L'équipement de protection NE DOIT PAS être installé à l'extérieur.
A conexão a uma toma de terra É INDISPENSÁVEL para o ótimo funcionamentodo protetor.
Prestar especial atenção à ligação do NEUTRO.
PT
Botão de TESTE: Verificar se o IGA actua, desligando a alimentação.
O protector NUNCA DEVE ficar instalado à mercê das intempéries.
CPT se reserva el derecho a realizar cualquier modificación del producto sin previo aviso.
CPT reserves the right to introduce any type of changes to the product without notice.
CPT behoudt zich het recht voor veranderingen door te voeren zonder voorafgaande communicatie hieromtrent.
CPT zastrzega sobie prawo do wprowadzania dowolnych zmian bez powiadomienia.
CPT si riserva il diritto di introdurre qualsiasi tipo di modifica al prodotto senza avviso.
Η CPT διατηρεί το δικαίωμα να πραγματοποιήσει οποιαδήποτε αλλαγή χωρίς ειδοποίηση.
CPT behält sich das Recht vor, technische Änderungen ohne vorherige Ankündigung vor zu nehmen
CPT se réserve le droit d'introduire tout type de modification concernant ce produit et ceci sans préavis.
CPT reserva-se no direito a realizar qualquer modificação do produto sem aviso prévio.
comercial@cirprotec.com / export@cirprotec.com
V-CHECK 4RC
