包装配件
Nunchaku,Type-C to Type-C连接线,Type-C to Lightning连接线,
USB-C转USB-A转接头,简易说明书,保修卡。
数据指标
DAC芯片:两片CS43198
PCM:32bit/768kHz
DSD:最高Native DSD512x
重量: 50g
尺寸: 65mm*34.6mm*15mm
4.4mm平衡(AB模式)
4.4mm平衡(TUBE模式)
THD+N:-119dB(0.00011%)
输出电平:2.3Vrms(Low Gain)
@1kHz 200kΩ Load
4.5Vrms(High Gain)
输出电平:2.8Vrms(Low Gain)
输出功率:525mW@32Ω
4.1Vrms(High Gain)
信噪比:107dB
输出功率:450mW@32Ω
动态范围:110dB
信噪比:130dB
分离度:82dB
动态范围:130dB
频率响应:15Hz-40kHz ±1dB
分离度:145dB
频率响应:15Hz-40kHz ±0.5dB
3.5mm单端(AB模式)
THD+N:-115dB(0.00017%)
动态范围:125dB
@1kHz 600Ω Load
分离度:116dB
输出电平:1.4Vrms(Low Gain)
频率响应:15Hz-40kHz ±0.5dB
2Vrms(High Gain)
输出功率:125mW@32Ω
信噪比:125dB
3.5mm单端(TUBE模式)
输出电平:1.15Vrms(Low Gain)
2.25Vrms(High Gain)
输出功率:150mW@32Ω
信噪比:112dB
动态范围:112dB
分离度:82dB
频率响应:15Hz-40kHz ±1dB
主要特点
65mm
● 胆管/Class AB双输出模式。
● 双雷神JAN6418古董胆管。
● OPAMP+BUF架构Class AB耳放,四颗BUF634A作为缓冲级。
● 525mW+525mW@32Ω大推力。
● 采用两颗Cirrus Logic旗舰DAC芯片CS43198。
● KDS飞秒晶振,降低相位抖动,时钟更精准。
● 支持PCM最高32bit/768kHz。
● 支持Naitve DSD最高512x。
● 3.5mm同轴输出支持最高PCM 768kHz及DoP DSD256。
● OLED显示屏。
● 旋钮操作快速完成设置及音量调整。
● 配套安卓APK,支持音量调节、滤波选择、声道平衡调节等功能。
● 可换线设计。
● 3.5mm立体声输出,4.4平衡输出。
● 铝合金CNC机身,两侧钢化玻璃面板。
● 可以作为USB解码耳放供安卓手机、苹果手机、平板电脑,以及MAC、
Windows、Linux平台电脑使用。
操作介绍

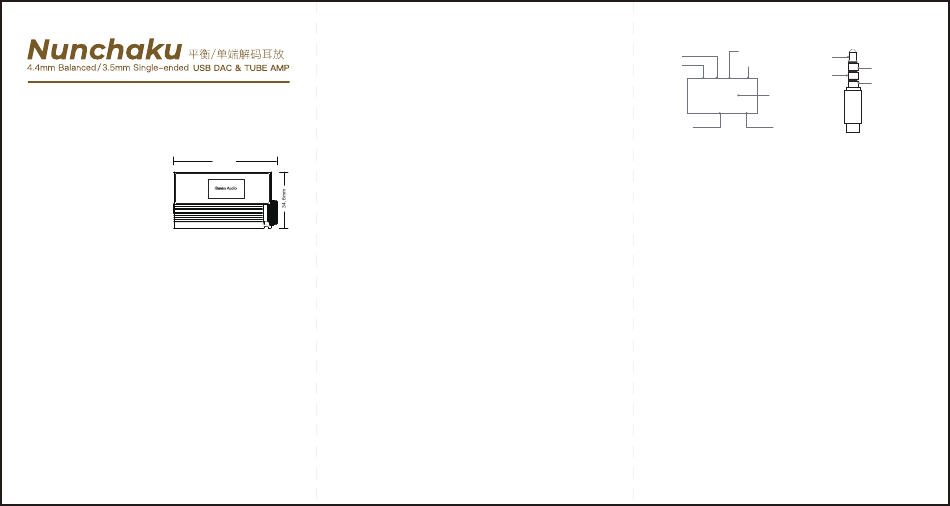

1. Nunchaku UI指示(图1)。
2.连接成功后播放音乐时,主界面显示当前播放音源的采样率。
3.点击 [旋钮] 打开或关闭OLED屏幕。
高通滤波
增益
左声道
低通滤波
音量
VOL 59
M
HP
LL/F
44100
采样频率
PCM
Tube
音频格式
耳放模式
图1
在灭屏或主界面旋转 [旋钮] 可调整音量。
屏幕亮起后长按 [旋钮] 进入功能选择菜单。
选择菜单里旋转 [旋钮] 可浏览选项。
点击 [旋钮] 可更改设置,设置自动保存。
4. 可以通过选择DAC的低通滤波调整音色
以下为低通滤波对应的全称:
Fast: 高速滚降滤波器
Slow: 慢速滚降滤波器
LL/F: 低延时高速滚降滤波器
LL/S: 低延时慢速滚降滤波器
NOS: 非过采样
5. 打开高通滤波时,衰减极低频部分;
关闭高通滤波时,不衰减极低频部分。
6.当选择SPDIF输出时,3.5mm同轴输出支持最高PCM 768kHz及DoP
DSD最高256x.(图2)是3.5插头的同轴定义。
7. Nunchaku在Android5.1以上系统的安卓设备上即插即用(
或者硬件影响,在极少数安卓设备上可能存在兼容性差异)
备,可能需要手动在系统设置里打开OTG功能。
8. 如果你希望在安卓手机上实现功能设置,可安装iBasso UAC APK。
9. Nunchaku使用标准UAC2.0声卡芯片,在苹果系统及Win10系统可
实现即插即用。在WinXP, Win7,及Win8系统时,请到iBasso官方
网站www.iBasso.cn下载驱动。正确安装后即可作为USB声卡使用。
10. Nunchaku无内置电池,工作时通过USB接口取电,只消耗少量手
电量。由于内置四颗发烧解码芯片,Nunchaku在使用时会产生一
定热量,属正常情况,请放心使用。
右声道
同轴信号
图2
受设备系统
。某些型号的安卓设
