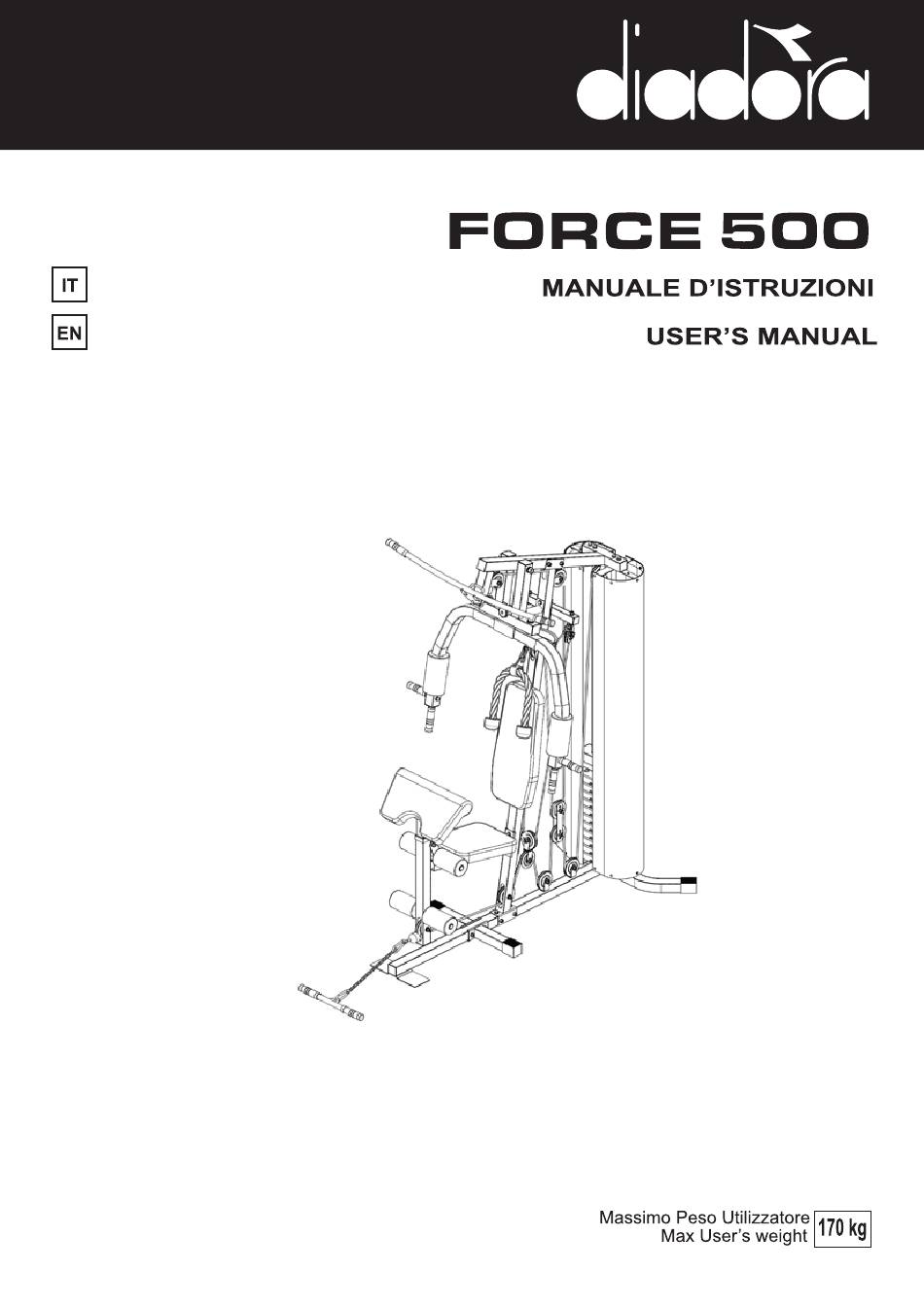

Diadora FORCE 500 User Manual

Max user's weight 170 kg
Hide thumbs

Advertisement

Table of Contents

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FORCE 500 and is the answer not in the manual?

Questions and answers

Related Manuals for Diadora FORCE 500

Summary of Contents for Diadora FORCE 500

  • Page 2: Informazioni Sulla Sicurezza

    ISTRUZIONI D‘USO INFORMAZIONI SULLA SICUREZZA Per ridurre il rischio di lesioni gravi, leggere l'intero manuale prima di assemblare o utilizzare questo prodotto. In particolare, osservare le seguenti precauzioni di sicurezza: Assemblaggio Verificare di avere tutti i componenti e gli strumenti elencati, tenendo presente che, per facilitare il montaggio, alcuni componenti sono preassemblati.

  • Page 3: Elenco Delle Parti

    ISTRUZIONI D‘USO ELENCO DELLE PARTI Descrizione Q.tà Descrizione Q.tà Telaio di base Tappo terminale quadrato (50mm) Telaio di base posteriore Tappo terminale quadrato (50mm) Telaio di base laterale Tappo terminale quadrato (38mm) Staffa della puleggia Dado manopola Trave superiore Paraurti rotondo in gomma Palo verticale Scudo Oxford Telaio di supporto...
  • Page 4 ISTRUZIONI D‘USO Telaio di base 2.Telaio di base posteriore 3.Telaio di base laterale 4.Turn Pulley Bracket 5.Trave superiore 6.Palo verticale 7.Telaio di supporto 8.Telaio supporto sedile 9.Butterfly Estensione 10.Asta di guida 11.Telaio centrale 12.Leg Extension 13.Telaio support Curl 15.Asta in schiuma 16.Braccio butterfly dx 21.Barra inferiore 18.Manubrio...
  • Page 5 ISTRUZIONI D‘USO 32.Piastra peso di base 35.Puleggia A 34.Boccola in plastica 36.Puleggia B 33.perno 37.Cavo superiore 38.Cavo inferiore 39.Cavo a farfalla 40.Perno Pop 41.Catena 43.tappo chiusura (50mm) 45.Dado manopola 42.Tappo quadrato(50mm) 44.Tappo chiusura (38mm) Paraurti in gomma 47.Tappino(25mm) 50.Tappino (38mm) 51.Fascia posteriore 52.Boccola quadrata Scudo Oxford 53.PVC Impugnatura...
  • Page 6 ISTRUZIONI D‘USO 64.M10*20mm Bullone 61.Boccola dell'olio 73.M16 Rondella 63.Rondella grande 65.M10*25mm Bullone grande 66.M10*35mm Bullone 77.M10 Dado comune M6 Rondella 75.M8 Rondella 74.M10 Rondella esagonale M10*45mm Bullone 78.M10 Dado 81.M6 Dado comune 76.M16 Dado in nylon M10*50mm bullone 72.M8*25mm Hex Bolt M6*12mm bullone M10*70mm bullone 71.M8*65mm bullone...
  • Page 7 ISTRUZIONI D‘USO 62.Long Pin ASSEMBLAGGIO Attenzione! Montare con tutti i dadi e i bulloni allentati all'inizio, serrare solo dopo aver completato tutte le fasi di montaggio. Disimballare la scatola e posizionare tutte le parti sul pavimento, rimuovere con cura tutto il materiale di imballaggio e controllare prima ogni parte rispetto al manuale Ricorda che alcune parti sono preassemblate su componenti più...
  • Page 8 ISTRUZIONI D‘USO Passo 2: Fissare entrambe le ASTE DI GUIDA (10) al TELAIO DI BASE POSTERIORE (2) utilizzando 2 bulloni esagonali M10*25mm (65) e 2 bulloni M10Rondella (74). Far scorrere entrambe le STAFFE DI PROTEZIONE (19) verso il basso (10) fissandole utilizzando 2 bulloni esagonali M8*25 mm (72) e 2 rondelle M8 (75). Fissare il PALO VERTICALE (6) al TELAIO DI BASE (1) utilizzando 2 bulloni esagonali M10*70 mm (69), 4 rondelle M10 (74) e dadi in nylon M10 (78), fissarli utilizzando 2 bulloni esagonali M10*20 mm (64) e 2 rondelle M10 (74) come mostrato.
  • Page 9 ISTRUZIONI D‘USO Passo 3: Far scorrere 2 pezzi PARAURTI ROTONDI BUBBER (46) verso il basso le ASTE DI GUIDA (10). Far scorrere 9 DISCHI DI BASE (32) verso il basso uno per uno in sequenza. Inserire la BOCCOLA IN PLASTICA (34) nel foro superiore dell'ASTA DI SELEZIONE (23) utilizzando il perno (33). Inserire l'ASTA DI SELEZIONE (23) nei DISCHI DI BASE (32), inserire il PERNO LUNGO (62) nel foro desiderato dei DISCHI DI BASE (32).
  • Page 10 ISTRUZIONI D‘USO Passo 4: Fissare sia il SUPPORTO SCUDO (19) alla TRAVE SUPERIORE (5) utilizzando 2 bulloni esagonali M8*80mm (79) e 2 rondelle M8 (75). Posizionare la TRAVE SUPERIORE (5) sul MONTANTE VERTICALE (6) e sull'ASTA di GUIDA (10), fissare la TRAVE SUPERIORE (5) a ASTA DI GUIDA (10) utilizzando 2 bulloni esagonali M10 * 25 mm (65) e 2 rondelle M10 (74).
  • Page 11 ISTRUZIONI D‘USO 75 71 75 71 72 72 Passo 5: Inserire il TELAIO SUPPORTO CURL (13) nel TELAIO ESTENSIONE GAMBE (12) utilizzando il Perno a Scatto (40). Fissare il CUSCINO SCHIENALE (26) al MONTANTE VERTICALE (6) utilizzando 2 bulloni esagonali M8*65 mm (71) e 2 rondelle M8 (75).
  • Page 12 ISTRUZIONI D‘USO 45 63 67 7 74 78 Passo 6: Inserire 4 boccole dell'olio grande (61) nei fori superiori della PROLUNGA A FARFALLA (9) come mostrato, fissare la PROLUNGA A FARFALLA (9) alla TRAVE SUPERIORE (5) fissarla utilizzando un BULLONE A DOPPIA TESTA (30), 2 pezzi Rondelle M16 (73) e 2 dadi in nylon M16 (76).
  • Page 13 ISTRUZIONI D‘USO Passo 7: Fissare il BRACCIO A FARFALLA DESTRO (16) e il BRACCIO A FARFALLA SINISTRO (17) a FARFALLA PROLUNGA (9), utilizzando 4 boccole per olio grande (61), 2 rondelle M16 (73) e 2 dadi di bloccaggio M16 (76) Come mostrato. Far scorrere 2 ROTOLI DI SCHIUMA GRANDI (57) sul BRACCIO A FARFALLA DESTRO (16) e sul BRACCIO A FARFALLA SINISTRO (17).
  • Page 14 ISTRUZIONI D‘USO Schema di instradamento dei cavi...
  • Page 15 ISTRUZIONI D‘USO Passo 8: Infilare il CAVO SUPERIORE (37) attraverso la Puleggia sulle staffe come mostrato. Fissare la PULEGGIA B-1 (36) alla staffa della TRAVE SUPERIORE (5) utilizzando 1 bullone esagonale M10 * 50 mm (68), 2 rondelle M10 (74) e 1 controdado M10 (78), fissare la PULEGGIA A-2 (35) alla staffa del MONTANTE VERTICALE (6) utilizzando 1 bullone esagonale M10 * 45 mm (67), 2 rondelle M10 (74) e 1 dado di bloccaggio M10 (78), fissare la PULEGGIA A-3 (35) alla parte superiore di 2 pezzi di staffa della puleggia...
  • Page 16 ISTRUZIONI D‘USO Passo 9: Infilare il CAVO A BUTTERFLY (39) attraverso la Puleggia sulle staffe come mostrato. Collegare entrambe le estremità del CAVO BUTTERFLY (39) al BRACCIO BUTTERFLY DESTRO (16) e al BRACCIO BUTTERFLY SINISTRO (17), con il cavo nella scanalatura delle PULEGGE, installare 2 pulegge A-5-7 (35) per girare la staffa della puleggia (4) utilizzando 2 bulloni esagonali M10 * 45 mm (67), 4 rondelle M10 (74) e 2 dadi di bloccaggio M10 (78).
  • Page 17 ISTRUZIONI D‘USO Passo 10: Infilare il CAVO INFERIORE (38) attraverso la Puleggia sulle staffe come mostrato. Fissare la PULEGGIA A-8 (35) alla fessura del TELAIO DI ESTENSIONE DELLE GAMBE (12) utilizzando 2 boccole in plastica (54), 1 pz M10*70 mm Bullone esagonale (69), 2 rondelle M10 (74) e 1 controdado M10 (78).
  • Page 18 ISTRUZIONI D‘USO Passo 11: Fissare lo SCUDO OXFORD destro e sinistro (47) a 4 pezzi di supporto SCUDO (19) utilizzando 20 bulloni esagonali M6 * 12 mm (80), 20 rondelle M6 (82) e 20 dadi comuni M6 (81).

  • Page 19: Funzionamento

    ISTRUZIONI D‘USO Cura e manutenzione Utilizzo dell'attrezzatura Esaminare periodicamente l'apparecchiatura per rilevare eventuali danni o usura che potrebbero essere stati prodotti. Lubrificare periodicamente le parti mobili con olio leggero per evitare un'usura prematura. Ispezionare e serrare tutte le parti prima di utilizzare l'apparecchiatura, sostituire immediatamente le parti difettose e non utilizzare Funzionamento L'attrezzatura può...

  • Page 20: Safety Information

    OPERATING INSTRUCTIONS SAFETY INFORMATION To reduce the risk of serious injury, read the entire manual before you assemble or operate this product. In particular, note the following safety precautions: Assembly • Check you have all the components and tools listed, bearing in mind that, for ease of assembly, some components are pre-assembled.

  • Page 21: Part List

    OPERATING INSTRUCTIONS PART LIST Description Q’ty Description Q’ty Base Frame Square End Cap(50mm) Square End Plug(50mm) Rear Base Frame Side Base Frame Square End Plug(38mm) Turn Pulley Bracket Knob Nut Top Beam Round Rubber Bumper Vertical Post Oxford Shield Support Frame Round End Plug(25mm) Seat Support Frame Round End Plug(38mm)
  • Page 22 OPERATING INSTRUCTIONS Base Frame 2.Rear Base Frame 3.Side Base Frame 4.Turn Pulley Bracket 5.Top Beam 6.Vertical Post 7.Support Frame 8.Seat Support Frame 9.Butterfly Extension 10.Guide Rod 11.Center Frame 12.Leg Extension Frame 13.Curl Support Frame 15.Foam Rod 16.Right Butterfly Arm 17.Left butterfly Arm 18.Handle Bar 19.Shield Support 20.Interest Pulley Bracket...
  • Page 23 OPERATING INSTRUCTIONS 32.Base Weight Plate 35.Pulley A 34.Plastic Bushing 36.Pulley B 33.Pin 37.Upper Cable 38.Lower Cable Butterfly Cable 40.Pop Pin 41.Chain 43.Square End Plug(50mm) 45.Knob Nut 42.Square End Cap(50mm) 46.Round Rubber Bumper 44.Square End Plug(38mm) 48.Round End Plug(25mm) 50.Round End Plug(38mm) 51.Back stretch band 52.Square Bushing Oxford Shield 53.PVC Hand Grip...
  • Page 24 OPERATING INSTRUCTIONS 64.M10*20mm Hex Bolt 61.Big Oil Bushing 73.M16 Washer 63.Big Washer 65.M10*25mm Hex Bolt 66.M10*35mm Hex Bolt 77.M10 Common Nut M6 Washer 75.M8 Washer 74.M10 Washer M10*45mm Hex Bolt 78.M10 Nylon Nut 81.M6 Common Nut 76.M16 Nylon Nut M10*50mm Hex bolt 72.M8*25mm Hex Bolt M6*12mm Hex Bolt 71.M8*65mm Hex Bolt...
  • Page 25 OPERATING INSTRUCTIONS 62.Long Pin ASSEMBLY Important! assemble with all nuts and bolts loose at first, only tighten after completing all assembly steps. Unpack the box and place all parts on the floor carefully remove all packing material and check each part against the manual first Remember some parts are pre-assembled to larger components.
  • Page 26 OPERATING INSTRUCTIONS Step2: Attach both GUIDE RODS (10) to REAR BASE FRAME (2) using 2pcs M10*25mm Hex Bolts (65) and 2pcs M10Washer (74). Slide both SHIELD SUPPORT(19) down GUIDE RODS (10) secure using 2pcs M8*25mm Hex Bolts (72) and 2pcs M8 Washers (75). Attach VERTICAL POST (6) to BASE FRAME (1) using 2pcs M10*70mm Hex Bolts (69), 4pcs M10 Washers (74) and M10 Nylon Nuts (78), Secure using 2pcs M10*20mm Hex Bolts (64) and 2pcs M10 Washers (74) as shown.
  • Page 27 OPERATING INSTRUCTIONS Step 3: Slide 2pcs ROUND BUBBER BUMPERS (46) down GUIDE RODS (10). Slide 9pcs BASE WEIGHT PLATES (32) down one by one in sequence. Put PLASTIC BUSHING (34) to the top hole of SELECTION ROD (23) using PIN (33). Insert SELECTION ROD (23) to BASE WEIGHT PLATES (32),Insert LONG PIN (62) to the desired hole of BASE WEIGHT PLATES (32).Slide the TOP WEIGHT PLATE (31) down GUIDE RODS (10).
  • Page 28 OPERATING INSTRUCTIONS Step4: Attach both SHIELD SUPPORT (19) to TOP BEAM (5) using 2pcs M8*80mm Hex Bolt (79) and 2pcs M8 Washers (75). Place TOP BEAM (5) onto VERTICAL POST (6) and GUIDE ROD (10), attach TOP BEAM (5) to GUIDE ROD (10) using 2pcs M10*25mm Hex Bolts (65) and 2pcs M10Washer (74).
  • Page 29 OPERATING INSTRUCTIONS 75 71 75 71 72 72 Step 5: Insert CURL SUPPORT FRAME (13) into LEG EXTENSION FRAME (12) using Pop Pin (40). Attach BACKREST CUSHION (26) to VERTICAL POST (6) using 2pcs M8*65mm Hex Bolts (71) and 2pcs M8 Washers (75).
  • Page 30 OPERATING INSTRUCTIONS 45 63 67 7 74 78 Step6: Plug 4pcs Big Oil Bushings (61) into top holes of BUTTERFLY EXTENSION (9) as shown, attach BUTTERFLY EXTENSION (9) to TOP BEAM (5) secure using one DOUBLE HEAD BOLT (30), 2pcs M16 Washers (73) and 2pcs M16 Nylon Nuts (76).
  • Page 31 OPERATING INSTRUCTIONS Step 7: Attach RIGHT BUTTERFLY ARM (16) and LEFT BUTTERFLY ARM (17) to BUTTERFLY EXTENSION (9), using 4pcs Big Oil Bushing (61), 2pcs M16 Washers (73) and 2pcs M16 lock nuts (76) as shown. Slide 2pcs BIG FOAM ROLLS (57) onto RIGHT BUTTERFLY ARM (16) and LEFT BUTTERFLY ARM (17). Attach 2pcs HANDLE BARS (18) to RIGHT BUTTERFLY ARM (16) and LEFT BUTTERFLY ARM (17) using 2pcs M10*25mm Hex Bolts (65) and 2pcs M10 Washer (74).
  • Page 32 OPERATING INSTRUCTIONS Cables Routing Diagram...
  • Page 33 OPERATING INSTRUCTIONS Step8: Thread UPPER CABLE (37) through Pulley on brackets as shown. Attach PULLEY B-1 (36) to the bracket of TOP BEAM (5) using 1pc M10*50mm Hex bolt (68), 2pcs M10 Washers (74) and 1pc M10 Locknut (78), attach PULLEY A-2 (35) to the bracket of VERTICAL POST (6) using 1pc M10*45mm hex bolt (67), 2pcs M10 Washers (74) and 1pc M10 Locknut (78), attach PULLEY A-3 (35) to top of 2pcs PULLEY BRACKET PIECES (25) using 1pc M10*45mm hex bolt (67), 2pcs M10 Washers (74) and 1pc M10 Locknut (78), attach...
  • Page 34 OPERATING INSTRUCTIONS Step9: Thread BUTTERFLY CABLE (39) through Pulley on brackets as shown. Attach both end of BUTTERFLY CABLE (39) to RIGHT BUTTERFLY ARM (16) and LEFT BUTTERFLY ARM (17), With cable in the groove of PULLEYS, install 2pcs PULLEYS A-5-7 (35) to TURN PULLEY BRACKET (4) using 2pcs M10*45mm Hex bolt (67), 4pcs M10 Washers (74) and 2pcs M10 Locknuts (78).
  • Page 35 OPERATING INSTRUCTIONS Step10: Thread LOWER CABLE (38) through Pulley on brackets as shown. Attach PULLEY A-8 (35) to the slot of LEG EXTENSION FRAME (12) using 2pcs PLASTIC BUSHINGS (54), 1pc M10*70mm Hex Bolt (69), 2pcs M10 Washers (74) and 1pc M10 Locknut (78). Attach PULLEY A-9 (35) to the slot of VERTICAL POST (6) using 1pc M10*70mm Hex bolt (69), 2pcs PLASTIC BUSHINGS (54), 2pcs M10 Washers (74) and 1pc M10 Locknut (78).
  • Page 36 OPERATING INSTRUCTIONS Step 11: Attach right & left OXFORD SHIELD (47) to 4pcs SHIELD SUPPORT (19)using 20pcs M6*12mm Hex Bolts (80), 20pcs M6 Washers (82) and 20pcs M6 Common Nuts (81).
  • Page 37 OPERATING INSTRUCTIONS Care and maintenance Using the equipment Examine the equipment periodically in order to detect any damage or wear which may have been produced. Lubricate moving parts with light oil periodically to prevent premature wear. Inspect and tighten all parts before using the equipment, replace any defective parts immediately, and do not the equipment again until it is in perfect working order.
