Toyota TNS 300 Installation Instructions Manual

Toyota TNS 300 Installation Instructions Manual

For yaris verso (lhd) - mmc p2 l
Hide thumbs Also See for TNS 300:
Table of Contents

Advertisement

Quick Links

Download this manual

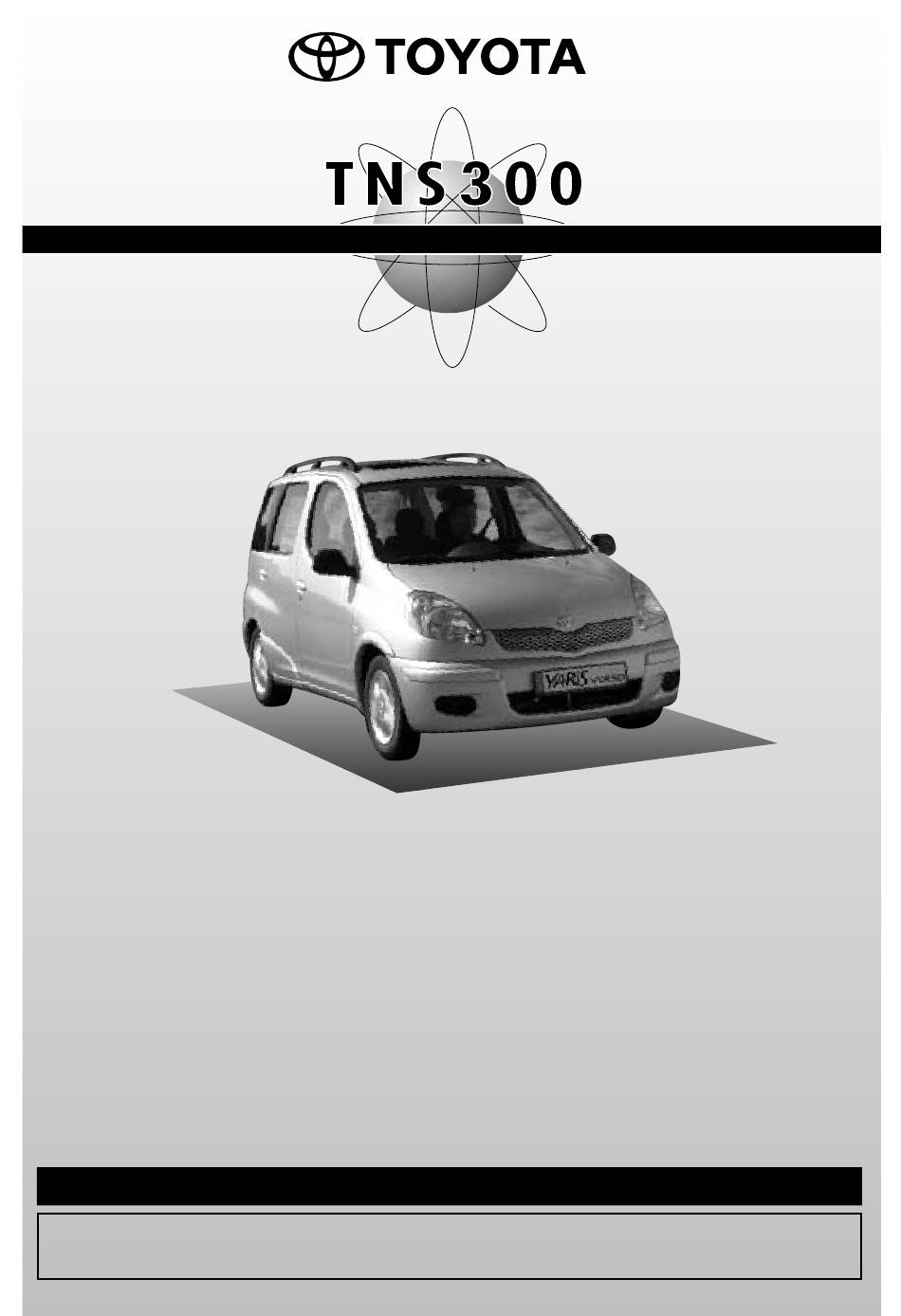

T O Y O T A N A V I G A T I O N S Y S T E M
Yaris Verso (LHD)
- MMC
EINBAUANLEITUNG
INSTALLATION INSTRUCTIONS
INSTRUCTIONS D'INSTALLATION
FÜR - FOR - POUR
** P2 * L
(Production date 11/02)
TEILENUMMER - PART NUMBER - NUMERO DE PIECE
NAVIGATIONSATZ TEILENR.
08545-00805
NAVIGATION KIT PART N°
KIT DE NAVIGATION N° DE PIECE
Manuel ref. n° N3LP2/W-0-2800
TOYOTA MOTOR CORPORATION

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TNS 300 and is the answer not in the manual?

Questions and answers

Related Manuals for Toyota TNS 300

Summary of Contents for Toyota TNS 300

  • Page 1 FÜR - FOR - POUR ** P2 * L (Production date 11/02) TEILENUMMER - PART NUMBER - NUMERO DE PIECE NAVIGATIONSATZ TEILENR. 08545-00805 NAVIGATION KIT PART N° KIT DE NAVIGATION N° DE PIECE Manuel ref. n° N3LP2/W-0-2800 TOYOTA MOTOR CORPORATION...

  • Page 2: Vorsichtsmaßregeln Precautions Précautions

    Yaris Verso (P2) TNS300 VORSICHTSMASSREGELN PRECAUTIONS PRECAUTIONS LESEN SIE BITTE DIESE VORSICHTSMAßREGELN FÜR DEN EINBAU SORGFÄLTIG DURCH PLEASE READ THOROUGHLY THESE PRECAUTIONS BEFORE THE INSTALLATION PRECAUTIONS A LIRE ATTENTIVEMENT AVANT L’INSTALLATION • Darauf achten, das negative (-) Kabel von • Überprüfen, daß Beleuchtungsanla- ge, Sirene/ Signalhorn, Scheibenwi- Batterieanschlüßen abzunehmen.

  • Page 3: Table Of Contents

    Yaris Verso (P2) TNS300 INHALTSVERZEICHNIS TABLE OF CONTENTS TABLE DES MATIERES Vorsichtsmaßregeln Precautions Précautions ................................... Verwendungstabelle Application Charts Tableau des Applications ............................... Teile Component Parts Composants .................................. Benötigte Teile Required Parts Pièces .................................... Verkabelung Wiring Connection Câblage ..................................Einbauübersicht Installation Overview Vue d’ensemble de l’installation ............................

  • Page 6: Teile

    Yaris Verso (P2) TNS300 TEILE COMPONENT PARTS 08545-00805 COMPOSANTS 03-03 Yaris Verso (LHD) - 6...
  • Page 7 Yaris Verso (P2) TNS300 Bezeichnung Menge Part name Quantity Référence Quantité COMPUTER COMPUTER ORDINATEUR KABELSTRANG WIRE HARNESS FAISCEAU DE CABLES GPS-ANTENNE GPS ANTENNA ANTENNE GPS COMPUTERHALTERUNG COMPUTER BRACKET SUPPORT DE L'ORDINATEUR SCHRAUBE (M5X8) BOLT (M5X8) BOULON DE FIXATION (M5X8) KABELKLEMME CORD CLAMP AGRAFE POUR CORDON SCHAUMSTOFFKLEBEBAND...

  • Page 8: Benötigte Teile Required Parts Pièces

    Yaris Verso (P2) TNS300 BENÖTIGTE TEILE REQUIRED PARTS PIECES DVD-ROM Separat zu bestellen. Die für das TNS300 Navigationssystem erhältlichen DVD-ROM entnehmen Sie bitte der Liste (Zugang zu Zubehör). To be ordered separately. Please refer to the list of available DVD-ROM for TNS300 Navigation System (Access to accessories). A commander séparément.

  • Page 9: Verkabelung Wiring Connection Câblage

    Yaris Verso (P2) TNS300 VERKABELUNG WIRING CONNECTION CABLAGE Anschlußverfahren / Connection Method / Méthode de raccordement : Verbindungsstecker (Geschwindigkeitssensor) Splicing Connector (Speed Sensor Wire) Connecteur de raccordement (fil du détecteur de vitesse) Multi-Display Multi Display Affihage multifonction Audio baugruppe GPS-Anenne Audio Assembly GPS-antenna Ensemble de l’audio...

  • Page 10: Einbauübersicht Installation Overview Vue D'ensemble De L'installation

    Yaris Verso (P2) TNS300 EINBAUÜBERSICHT INSTALLATION OVERVIEW VUE D'ENSEMBLE DE L'INSTALLATION GPS-Antenne GPS Antenna Antenne GPS Verbindungsstecker Splicing Connector Connecteurs de raccordement KABELSTRANG-UNTERBAUGRUPPE-GESCHWINDIGKEIT (VIOLETT/WEISS) WIRE HARNESS SUB-ASSEMBLY - SPEED LINE (VIOLET/WHITE) SOUS-ENSEMBLE DU FAISCEAU DE CABLES-VITESSE (VIOLET/BLANC) KABELSTRANG WIRE HARNESS FAISCEAU DE CABLES ANTENNENKABEL ANTENNA WIRE...

  • Page 11: Ausbau Aus Dem Fahrzeug Vehicle Disassembly Démontage Du Véhicule

    Yaris Verso (P2) TNS300 AUSBAU AUS DEM FAHRZEUG VEHICLE DISASSEMBLY DEMONTAGE DU VEHICULE Handschuhfachklappe abnehmen. : Haken (2x) Remove the glove compartment door assembly : Hook (2x) Enlevez l'ensemble du volet de la boîte à gants : Crochet (2x) Abb. 1 - Fig. 1 Abdeckung der Instrumentenbau- gruppe entfernen.
  • Page 12 Yaris Verso (P2) TNS300 Multi-Display ausbauen. : Schrauben (5x) Remove the multi-display : Screw (5x) Enlevez l'affichage multifonction : Vis (5x) Abb. 4 - Fig. 4 Vorderen Aschenbecher Audiobaugruppe ausbauen. : Schrauben (4x) Remove the front ashtray box audio assembly : Screw (4x) Enlevez le cendrier avant et l'en-...
  • Page 13 Yaris Verso (P2) TNS300 Einstiegsabdeckung Vordertür (Linkslenker) ausbauen. : Haken (2x) : Clip (3x) Remove the front door scuff plate (LH) : Hook (2x) : Clip (3x) Enlevez la plaque de protection de la porte avant (LH) : Crochet (2x) : Clip (3x) Abb.

  • Page 14: Einbau Des Computers Installation Of The Computer Installation De L'ordinateur

    Yaris Verso (P2) TNS300 EINBAU DES COMPUTERS INSTALLATION OF THE COMPUTER INSTALLATION DE L'ORDINATEUR Den Teppich an der Computer- einbauposition einschneiden. Slit the carpet at the computer installa- tion position. 250 mm 30 mm Découpez la moquette au niveau de l'emplacement d'installation de l'ordi- nateur.
  • Page 15 Yaris Verso (P2) TNS300 Den Teppich entfermen und an der Bohren Ankörner Feile Punch Drill File gezeigten Stelle zwei Löcher Foret Poinçon Lime (Ø4mm) für ø 10 Schrauben vorbohren. Die Klemme für den Fahrzeug- kabelstrang entfernen und den Kabelstrang mit Schaumstoff- Ø...
  • Page 16 Yaris Verso (P2) TNS300 Etwas Klebeband abschneiden und aufrollen und an der in der Abbildung gezeigten Stelle an der Karosserie 40mm anbringen. 10mm ACHTUNG Das Klebeband anbringen, um den Spalt zwischen Computerhalterung und Karosserie zu füllen. Cut and roll some tape and apply it to the body at the position shown in the illustration.
  • Page 17 Yaris Verso (P2) TNS300 Einbauposition der Halterung Bracket Installing Position Den Teppich wieder verlegen. Position d’installation du support Den Computer mit den Stellbolzen an der Computerhalterung befestigen. : Bolzen (M5x8) (4x) Restore the carpet. Fit the computer to the computer bracket using the set bolts : Bolt (M5x8) (4x)

  • Page 18: Einbau Des Hauptkabelstrangs Wire Harness Installation Installation Du Faisceau De Câbles

    Yaris Verso (P2) TNS300 EINBAU DES HAUPTKABELSTRANGS WIRE HARNESS INSTALLATION INSTALLATION DU FAISCEAU DE CABLES Das Schaumstoffklebeband in 3 große und 16 kleine Stücke schneiden, wie in der Abbildung gezeigt. Cut the foam into 3 large pieces and 16 small pieces as shown in the illustration.
  • Page 19 Yaris Verso (P2) TNS300 Kabelstrang Geschwindigkeitssensorkabel nach oben führen. Route the wire harness and speed sensor wire uppwards. Acheminez le faisceau de câbles le faisceau du détecteur de vitesse vers le haut. Abb. 17 - Fig. 17 Die Länge des Fahrzeugkabelstrangs , das Geschwindigkeitssensorkabel Kabelstrangs abstimmen und mit Kabelbinder...
  • Page 20 Yaris Verso (P2) TNS300 G G EINBAU DE GESCHWINDIGKEITS- SENSORKABELS G G SPEED (SPD) SENSOR WIRE ANSICHT VON DER KABELSEITE INSTALLATION WIRE SIDE VIEW Erhöhung VUE COTE FILS G G INSTALLATION DU FIL DU DETECTEUR DE VITESSE (SPD) Onglet Den 18-poligen Stecker vom Multi- Display lokalisieren.
  • Page 21 Yaris Verso (P2) TNS300 G G EINBAU DES RÜCKFAHRSENSOR- KABELS G G REVERSE SENSOR WIRE INSTALLA- TION G G INSTALLATION DU FIL DU DETECTEUR DE MARCHE ARRIERE Den Rückfahrensensorkabel Kabelstrangs zur Handschuhfach- klappe verlegen. Route the reverse sensor wire the wire harness to the glovebox compartement.
  • Page 22 Yaris Verso (P2) TNS300 BEI FAHRZEUGEN MIT DIESELMOTOR ANSICHT VON DER KABELSEITE WIRE SIDE VIEW FOR DIESEL ENGINES VUE COTE FILS POUR MOTEURS DIESEL Lasche Den Stecker so drehen, daß die Kabel Onglet auf Sie Weisen und die Erhöhung sich oben befindet.
  • Page 23 Yaris Verso (P2) TNS300 10. Das Rückfahrsensorkabel Schaumstoffklebeband (1x) am Fahrzeug befestigen. 10. Attach the reverse sensor wire the vehicle using foam tape (1x). 10. Fixez le fil du détecteur de marche arrière au véhicule à l'aide de la mousse (1x).
  • Page 24 Yaris Yaris Verso (P2) TNS300 TNS300 G G EINBAU DES TX-SENSORKABELS / ANSICHT VON DER KABELSEITE VERBINDUNG NACH AVC-LAN WIRE SIDE VIEW G G TX SENSOR WIRE INSTALLATION / VUE COTE FILS Lasche CONNECTION TO AVC-LAN G G INSTALLATION FIL DU DETECTEUR Onglet TX / CONNEXION VERS AVC-LAN TX+ TX-...
  • Page 25 Yaris Verso (P2) TNS300 Überschüssiger Kabelbaum Kabelstrang Excess wire Longeur excédentaire Antennenkabel entlang Armaturenbrett auf der Fahrerseite und der Windlaufseite verlegen, wie in der Abbildung gezeigt. Die Länge von Kabelstrang Antennenkabel angleichen, die im Diagramm gezeigte Länge übrig lassen. Den übenschüssigen Kabelstrang zusammenfassen und unter dem Fahrzeugcomputer in den Mittel-...

  • Page 26: Einbau Der Gps-Antenne

    Yaris Verso (P2) TNS300 EINBAU DER GPS-ANTENNE INSTALLATION OF GPS ANTENNA INSTALLATION DE L'ANTENNE GPS Audiobaugruppe wieder einbauen. : Schrauben (4x) Refit the audio assembly : Screw (4x) Replacez l’ensemble audio : Vis (4x) Abb. 29 - Fig. 29 8-poligen Stecker Kabelstrangs und den 18-poligen...
  • Page 27 Yaris Verso (P2) TNS300 Reglerknöpfe und Abdeckung der Bedienkonsole wieder einbauen. : Clip (6x) : Schrauben (4x) Refit the control knobs and instru- ment cluster finish panel : Clip (6x) : Screw (4x) Replacez les boutons de commande et le panneau de recouvrement de la console du tableau de bord : Clip (6x) : Vis (4x)
  • Page 28 Yaris Verso (P2) TNS 300 Die Schutzfolie von der Rückseite des Masseblechs entfernen und Klebe- band anbringen wie gezeigt. Die Klebebandstücke an der Klebe- seite der Masseplatte anbringen. Remove the release paper of the earth plate and attach the butyl tape as shown.
  • Page 29 Yaris Verso (P2) TNS 300 Instrumentenbaugruppe wieder einbauen. : Haken (2x) : Clip (5x) Refit the meter cluster panel : Hook (2x) : Clip (5x) Replacez le panneau de la console du tableau de bord : Crochet (2x) : Clip (5x) Abb.

  • Page 30: Einlegen Der Navigations-Disc Installation Of Navigation Disc Installation Du Disque De Navigation

    Yaris Verso (P2) TNS300 EINLEGEN DER NAVIGATIONS-DISC INSTALLATION OF NAVIGATION DISC INSTALLATION DU DISQUE DE NAVIGATION Die Batterie anschließen und den Zündschalter in die Stellung ACC dre- hen. Den Auswurfschalter am Computer nach links schieben, um den Schlitz zum Einlegen der Disc zu öffnen. Die Navigations-Disc mit dem Label nach oben in den Schlitz einlegen.

  • Page 31: Inspektion Nach Dem Einbau Post-Installation Inspection Vérification De L'installation

    4. Perform the “auto-compensation” procedure by following the section on “When Tires are Replaced” in the TNS300 Owner’s Manual. When an abnormality is suspected, perform troubleshooting based on the “Toyota Genuine Navigation System Service Manual”. Contrôle de l'installation 1. Recherchez toute anomalie de câblage et d'installation.

  • Page 32: Wiedereinbau Reassembling Repose

    Yaris Yaris Verso (P2) TNS300 TNS300 WIEDEREINBAU REASSEMBLING REPOSE Alle ausgebauten Fahrzeugteile wieder an den ursprünglichen Stellen einbauen. Besonders Verkleidungen und andere Materialien im Innenraum so befestigen, daß sie die Funktion des Fahrzeugs nicht beeinträchtigen. Beim Wiedereinbau von Teilen darauf achten, daß kein Kabel eingeklemmt wird und daß alle Schrauben richtig angezogen werden. Return all vehicle parts that have been removed to their original locations.
