magic lite ST Series User Manual

DESCRIPTION
This manual is for Magic Lite's indoor ST and SL series of
24V LED strip lights. These LED strips are widely used in
homes, offices, and commercial spaces where dry
conditions prevail. With flexible installation options and a
variety of color temperature choices, it offers users an
efficient, energy-saving, and long-lasting lighting solution.
Ce manuel est destiné aux bandes lumineuses DEL 24V
des séries ST et SL de Magic Lite pour usage intérieur. Ces
bandes DEL sont largement utilisées dans les maisons,
bureaux et espaces commerciaux où les conditions sèches
prédominent. Grâce à des options d'installation flexibles et
à un choix varié de températures de couleur, elles offrent
aux utilisateurs une solution d'éclairage efficace, économe
en énergie et durable.

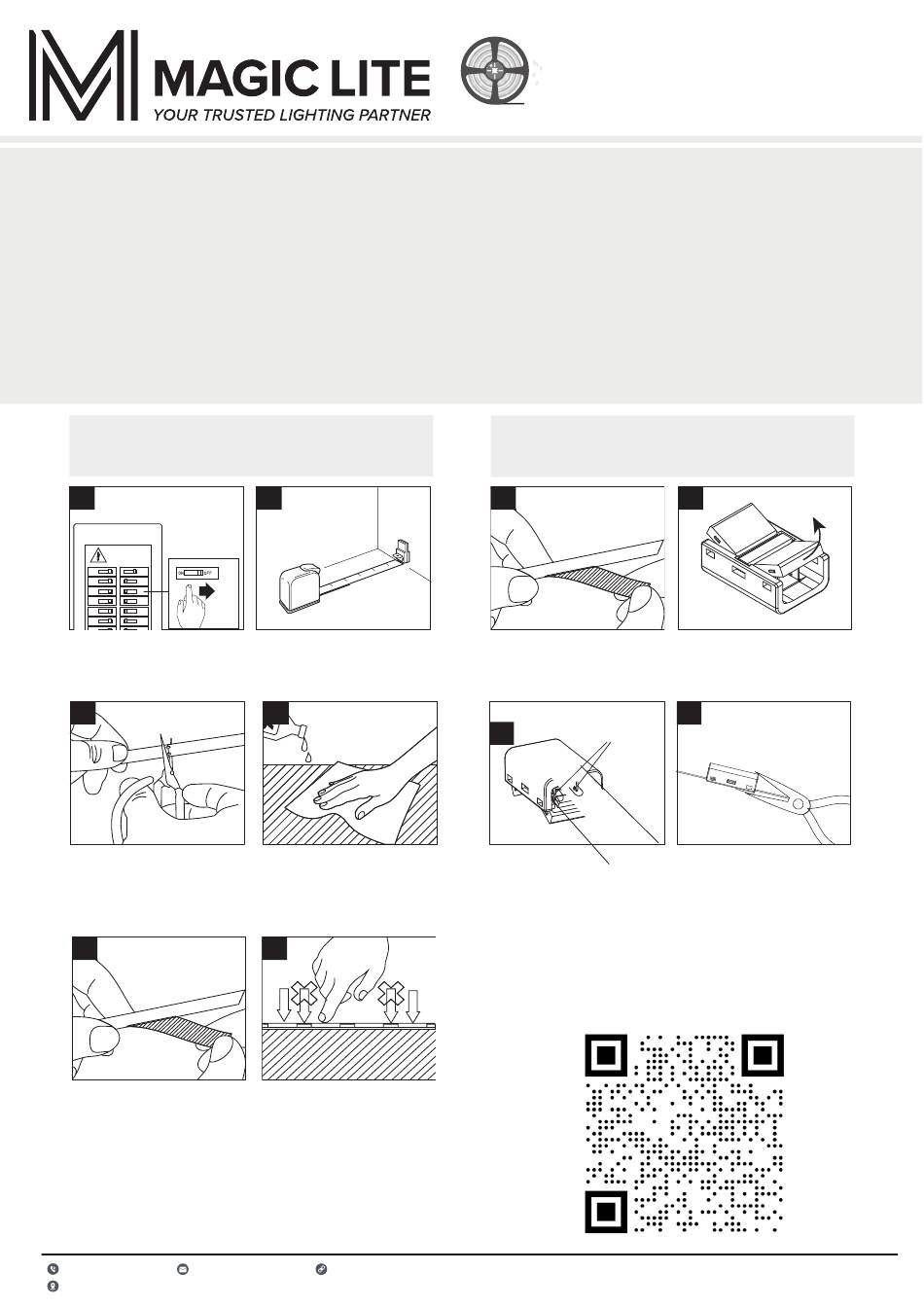

STEPS FOR INSTALLATION
ÉTAPES D'INSTALLATION
01
Before installing, please turn off the power
supply of the lighting panel circuit.
Avant l'installation, veuillez couper
l'alimentation électrique du circuit du
panneau d'éclairage.
03
Cut the light strip into the required length.
Be sure to use sharp scissors and cut
directly on the marked cutting line.
Coupez la bande lumineuse à la longueur
requise. Assurez-vous d'utiliser des ciseaux
bien affûtés et de couper directement sur la
ligne de coupe marquée.
05
Gently pull off the centrifugal paper of the
double-sided adhesive on the back of the
LED strip, and stick the light strip to the
surface where it needs to be installed.
Retirez doucement le papier centrifuge de
l'adhésif double face au dos de la bande
DEL, puis collez la bande lumineuse sur la
surface où elle doit être installée.
1 888 945 5483 lights@magiclite.com
1150 Northside Road, Burlington Ontario Canada.L7M 1W8
APPLICATIONS
• Lighting for festivals, events, exhibitions, etc
Éclairage pour festivals, événements,
expositions, etc.
• Signboard running lights, back lights
Lumières de contour pour enseignes,
éclairage de fond
• LED full-color applications
Applications DEL en couleurs intégrales
• Cove/Accent Lighting
Éclairage de corniche/d'accent
• Perimeter Lighting
Éclairage périmétrique
• Under Cabinet Lighting
Éclairage sous les armoires
02
Measure the length of the surface where
the LED strip is installed.
Mesurez la longueur de la surface où la
bande DEL est installée.
04
Clean the installation surface and make
sure the surface to be installed is smooth
and free of any dust or oil stains.
Nettoyez la surface d'installation et
assurez-vous que la surface à installer est
lisse et exempte de poussière ou de taches
d'huile.
06
Do not tear off all the centrifugal paper at
once. You need to peel and stick it at the
same time, and gently press both sides of
the PCB to ensure a firm adhesion. Be
careful not to press on the LED and other
components on the mounting surface.
Ne retirez pas tout le papier centrifuge d'un
coup. Vous devez le décoller et le coller
simultanément, tout en appuyant
doucement sur les deux côtés du PCB pour
assurer une adhérence solide. Faites
attention à ne pas appuyer sur les DEL et
autres composants sur la surface de
montage.
www.magiclite.com
User Manual
Manuel de l'utilisateur
Non-Waterproof LED Strip | Bande DEL non étanche
SPECIFICATIONS | SPÉCIFICATIONS
• Input Voltage | Tension d'entrée : DC24V
• CCT: 2700K, 3000K, Tunable CCT, RGB -20°C~40°C
• Operating Temperature: -20°C~40°C
Température de fonctionnement : -20°C~40°C
• Beam angle | Angle de faisceau : 120°
• IP Grade: IP20-IP40
Indice de Protection (IP) : IP20 - IP40
• Warranty | Garantie : 5 years / ans
• LED tests | Tests DEL : LM80
• CRI | IRC : CRI>90
CONNECTOR INSTALLATION
INSTALLATION DU CONNECTEUR
01
Peel off the adhesive tape at the front end
of the cut LED strip.
Décollez le ruban adhésif à l'extrémité
avant de la bande DEL coupée.
03
Contact
Insert the light strip into the connector, and make sure the LEDs are aligned with the notch
with the gap and the positive and negative poles of the light strip, and the cover is pressed
tightly to completely lock it with both sides of the socket. You can use tools.
Insérez la bande lumineuse dans le connecteur et assurez-vous que les DEL sont alignées
avec l'encoche et les pôles positif et négatif de la bande lumineuse. Appuyez fermement
sur le couvercle pour le verrouiller complètement des deux côtés de la prise. Vous pouvez
utiliser des outils.
NOTE: For porous surfaces that will not allow a firm grip with the self adhesive backing, we
recommend that you use a U channel or appropriate extrusion. Scan QR Code below for
more information.
REMARQUE : Pour les surfaces poreuses qui ne permettent pas une bonne adhérence
avec le support auto-adhésif, nous vous recommandons d'utiliser un profilé en U ou une
extrusion appropriée. Scannez le code QR ci-dessous pour plus d'informations.ion.
02
Turn the connector cover upward to 60
degrees.
Tournez le couvercle du connecteur vers
le haut à 60 degrés.
04
