Summary of Contents for CSS AssistX ITX

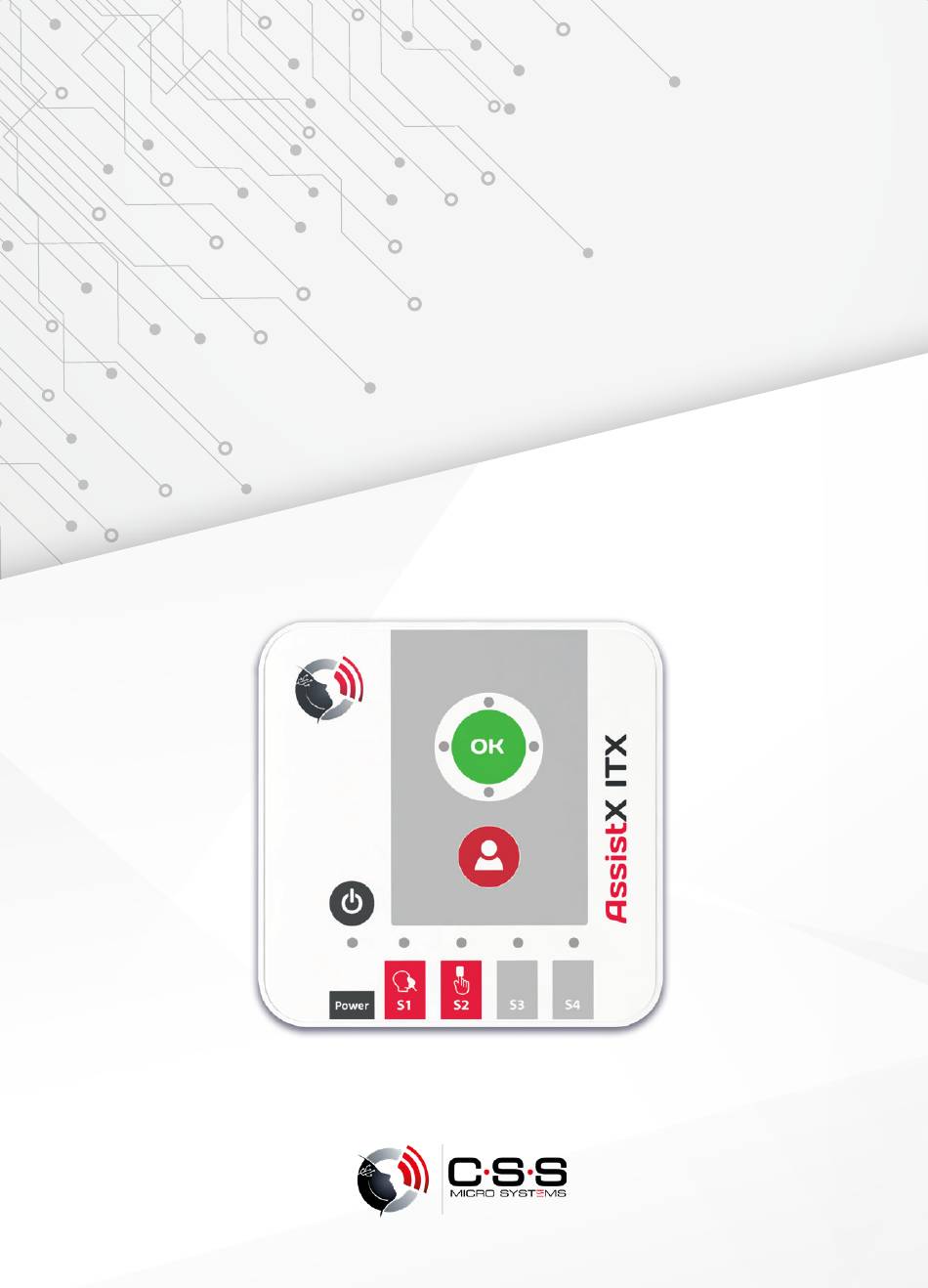

- Page 1 DE/EN GEBRAUCHS- ANWEISUNG INSTRUCTIONS FOR USE AssistX ITX...
- Page 2 Instructions for Use also available in other languages. CSS MicroSystems GmbH Gebrauchsanweisung V1.0 DE In den Hofäckern 16 Instructions for Use V1.0 EN (EU) 74189 Weinsberg ab/from Firmware V2.00 Germany ab Gerätversion/from Device V1.00 www.csslabs.de Art #20141 AssistX ITX © 2024 CSS MicroSystems GmbH...
-
Page 3: Table Of Contents
Gebrauchsanweisung AssistX ITX | 3 Inhalt 1. Einleitung ..........4 2. -
Page 4: Einleitung
4 | Gebrauchsanweisung AssistX ITX 1. Einleitung Danke, dass Sie sich für ein Produkt von CSS entschieden haben. Bitte lesen Sie diese Gebrauchsanweisung sorgfältig durch und beachten Sie beim Betrieb des Gerätes die entspre- chenden Anweisungen. Bitte bewahren Sie die Gebrauchsan- weisung griffbereit am Ort der Nutzung des Gerätes auf. -
Page 5: Sicherheitshinweise
Gebrauchsanweisung AssistX ITX | 5 4. Sicherheitshinweise Handhabung Bitte behandeln Sie das Gerät sorgfältig. Das Gerät ent- hält empfindliche elektronische Bauteile. Es dürfen keine Veränderungen daran vorgenommen werden. Das Gerät ist nicht lebenserhaltend oder lebensunter- stützend. Das Gerät besteht aus mehreren Kompo- nenten. -
Page 6: Reinigung Und Desinfektion
6 | Gebrauchsanweisung AssistX ITX führen. Wenden Sie sich an Ihren Fachhändler oder den Hersteller, wenn das Gerät Schäden aufweist oder nicht ordnungsgemäß funktioniert. Wenn das Gerät oder sein Zubehör mechanisch beschädigt ist, darf es nicht mehr eingesetzt werden. Wechselwirkung mit medizinischen Geräten Das Gerät und seine Komponenten kann elektromagne-... -
Page 7: Lieferumfang
Gebrauchsanweisung AssistX ITX | 7 6. Lieferumfang A) AssistX ITX B) Netzteil USB-C C) Gebrauchsanweisung D) Wandhalterung Optionales Zubehör: #20456 IR one Infrarot-Sensor #20457 RX one Funkempfänger Easywave... -
Page 8: Bedienelemente, Anschlüsse, Anzeigen
8 | Gebrauchsanweisung AssistX ITX 7. Bedienelemente, Anschlüsse, Anzeigen Status-LED Stromversorgung Ein/Aus-Taste Taste Rufquittierung mit Status LEDs Taste Personalruf Anschluss Stromversorgung 5V USB-C AssistX Port*, Anschluss Interfacekabel Beatmungsgeräte AssistX Port*, Anschluss Interfacekabel Pulsoximeter AssistX Ports, Anschluss Taster und Sensoren, IR/Funk-Empfänger... -
Page 9: Tabelle Status-Led Stromversorgung
Gebrauchsanweisung AssistX ITX | 9 Tabelle Status-LED Stromversorgung Bedeutung Grün (schwach) Normalbetrieb, Akku >80% Grün blinken Akkubetrieb, Akku >80% Gelb Akku 20-80%, lädt Gelb blinken Akkubetrieb, Akku 20-80% Rot blinken Akku fast leer (Netzteil anschließen!) Rot blinken Ausschalten (5 Sekunden Ein/Aus-Taste ge- drückt halten) -
Page 10: Inbetriebnahme
Schließen Sie das USB-C-Netzteil an den Anschluss damit das Gerät mit Strom versorgt und der interne Akku ge- laden wird. AssistX ITX ist für den Betrieb mit Netzteil aus- gelegt, der Akku dient nur als Backup (für mind. 12 Std.) Einschalten: Drücken Sie die Ein/Aus-Taste... -
Page 11: Rufauslösung Über Infrarot Oder Easywave
Das Gerät piepst 2x zur Bestätigung Ruf auslösen Ein Ruf wird durch Betätigen eines am AssistX ITX an- geschlossenen Sensors oder Tasters, bzw. durch ein ange- schlossenes medizinisches Gerät wie Beatmungsgerät oder Pulsoximeter ausgelöst. Auch über die Taste kann ein Ruf ausgelöst werden. -
Page 12: Personalruf
(hier AssistX ITX). Um Fehlauslösungen zu vermeiden muss mindestens 2s lang gedrückt werden. Prioritäten Rufe, die über den AssistX ITX ausgelöst werden, haben unterschiedliche Prioritäten. Dies dient dazu, dass dringende Rufe auf den AssistX Mobil priorisiert angezeigt werden. Ist ein normaler Ruf aktiv und wird ein höher priorisierter Ruf ausgelöst, erscheint der priorisierte Ruf sofort auf dem Emp-... - Page 13 Gebrauchsanweisung AssistX ITX | 13 Prioritäten: Priorität 1: Personalruf über Taste Priorität 2: Ruf über Anschluss i. d. R. ein Beatmungsgerät Priorität 3: Ruf über Anschluss i. d. R. ein Pulsoximeter Priorität 4: (normaler Ruf): Ruf über Anschluss oder oder über Taste...
-
Page 14: Anschluss Taster Und Sensoren
Anschluss Beatmungsgeräte und Pulsoximeterüber Interfacekabel Für alle gängigen Beatmungsgeräte und Pulsoximeter mit Rufausgang für Rufanlagen stehen passende Interfacekabel zur Verfügung. Bitte fragen Sie Ihren Fachhändler oder CSS MicroSystems nach dem richtigen Kabel. Beatmungsgeräte sollten am Anschluss , Pulsoximeter am Anschluss angeschlossen werden (siehe Prioritäten). -
Page 15: Wartung /Überprüfung
Bitte unbedingt beachten: das Interfacekabel zuerst am ein- geschalteten Beatmungsgerät oder Pulsoximeter anschlie- ßen, dabei muss das Gerät im normalen Betrieb sein (kein Alarm), dann erst am AssistX ITX anschließen. Die Ruffunk- tion muss dann unbedingt durch einen erzwungenen Alarm am Beatmungsgerät oder Pulsoximeter (z. B. Diskonnektie- rung) getestet werden. -
Page 16: Technische Daten
16 | Gebrauchsanweisung AssistX ITX 12. Technische Daten Maße: 101 x 101 x 32 mm Gewicht: 140g IP-Schutzklasse: IP 54 Anschlüsse: 4x AssistX Port* 3,5 mm Klinkenbuchse Stromversorgung: 5V (USB-C), max. 500 mA Frequenz: 869,225 MHz Akkulaufzeit (Backup): typ. 12 Std. (stark abhängig von angeschlossenen aktiven... -
Page 17: Konformität
Gebrauchsanweisung AssistX ITX | 17 13. Konformität Dieses Produkt ist CE konform. 14. Umweltschutz und Entsorgung Alle Elektro- und Elektronikgeräte sind getrennt vom allge- meinen Hausmüll über dafür vorgesehene Stellen zu entsor- gen. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC und muss daher sachgemäß bei den Elektro-Alt- gerätesammelstellen entsorgt werden. - Page 19 Instructions for Use AssistX ITX | 19 Table of Contens 1. Introduction ......... 20 2.
-
Page 20: Introduction
AssistX Mobile call system and displayed in the order of prio- rity. AssistX ITX has a special button for a staff call so that other nursing staff can be called in an emergency. This call has the highest priority. -
Page 21: Safety Instructions
Instructions for Use AssistX ITX | 21 4. Safety instructions Handling Please handle the device carefully. The device contains sensitive electronic components. It is not allowed to do any modification. The device is not life-sustaining or life-supporting. The device consists of several components. Small items may be detached from the device, which may result in suf- focation or other danger to children. -
Page 22: Cleaning And Disinfection
22 | Instructions for Use AssistX ITX Repair Under no circumstances you should open the device and repair it by yourself. Disassembling the device can per- manently damage the device and cause injury. Contact your reseller or the manufacturer if the device is dama- ged or does not work properly. -
Page 23: Scope Of Delivery
Instructions for Use AssistX ITX | 23 6. Scope of delivery A) AssistX ITX B) USB-C power adapter C) Instructions for Use D) Wall mount Optional accessories: #20456 IR one infrared sensor #20457 RX one Easywave radio receiver (not in all countries... -
Page 24: Device Buttons, Ports, Indicator
24 | Instructions for Use AssistX ITX 7. Device Buttons, Ports, Indicator Status LED power supply On/Off Button Call / Confirmation button with status LEDs Staff call button Power supply 5V USB-C AssistX Port*, port for interface cable ventilator AssistX Port*, port for interface cable pulse oximeter... - Page 25 Instructions for Use AssistX ITX | 25 Table Status LED power supply Meaning Green (dimly) Normal operation, battery >80% Green flashing Battery operation, battery >80% Yellow Battery 20-80%, charging Yellow flashing Battery operation, battery 20-80% Red flashing Battery almost empty (connect power supply!)
-
Page 26: Installation
Press the “+” button on the AssistX Mobil receiver until the prompt to initiate a call appears. Now briefly press the button on the AssistX ITX . The AssistX ITX is now paired with the AssistX Mobil receiver and ready for use. -
Page 27: Use Of The Device
Instructions for Use AssistX ITX | 27 Mounting It is recommended to mount AssistX ITX on the wall. Other mounts, e.g. for standard rails, are available. Please ask your specialist reseller. 9. Use of the Device Switching on/off: Switching on: Press the On/Off button until the LED lights up dimly green. -
Page 28: Staff Call
2 seconds. Priorities Calls that are triggered via the AssistX ITX have different priorities. This ensures that urgent calls to the AssistX Mobil are prioritized. If a normal call is active and a call with a higher priority is triggered, the prioritized call appears immediately on the receiver and the normal call is put on hold. - Page 29 Instructions for Use AssistX ITX | 29 Priorities: Priority 1: Staff call via button Priority 2: Call via port usually a ventilator Priority 3: Call via port usually a pulse oximeter Priority 4: (normal call): Call via ports or via button...
-
Page 30: Switch And Sensor Connection
Suitable interface cables are available for all common venti- lators and pulse oximeters with call output for call systems. Please ask your specialist reseller or CSS MicroSystems for the correct cable. Ventilators should be connected to port... -
Page 31: Maintenance / Review
Instructions for Use AssistX ITX | 31 Important! Please note: connect the interface cable to the switched-on ventilator or pulse oximeter first, the device must be switched on in normal operation (no alarm), then connect to the As- sistX ITX. The call function must then be tested by means of a forced alarm on the ventilator or pulse oximeter (e.g. -
Page 32: Support
32 | Instructions for Use AssistX ITX 11. Support If you need any support or for technical questions about the product, please contact the reseller where you purchased this product. If necessary, e. g. the reseller is not available or can- not help, send us an email to support@csslabs.de. -
Page 33: Conformity / Standards
Instructions for Use AssistX ITX | 33 * Any sensors and switch can be connected via the 3.5 mm jack sockets using the patented AssistX Port. The control ele- ment is automatically detected and adapted accordingly. The power supply for active sensors and receivers (e.g. ProX proxi- mity switch or AS one acoustic sensor) is also provided via this port, which you can recognize by the pink socket. - Page 36 ASSISTIVE TOOLS FOR A BETTER LIFE...
