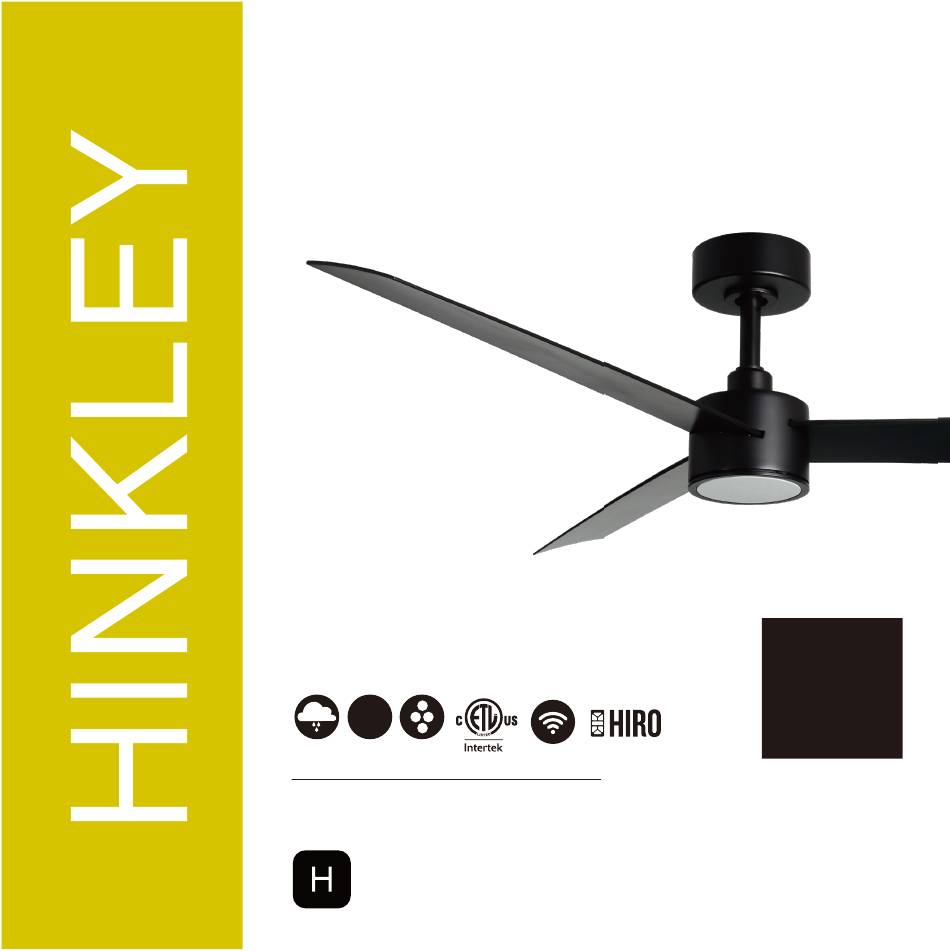

- Page 1 52" SPECK ™ INDOOR / OUTDOOR LED FAN READY TO USE. CONTROL PRE-PAIRED. DAMP DC MOTOR LED CONTROL WIFI CEILING FAN INSTRUCTION MANUAL PAIR WITH HINKLEY APP DOWNLOAD ON APP STORE or GOOGLE PLAY HINKLEY...
- Page 2 SO WE’RE HERE IF YOU HAVE A QUESTION, NEED SOME HELP OR WANT TO CHAT ABOUT OUR PRODUCTS. SEND SUGGESTIONS OUR WAY TOO—WE’RE ALWAYS LOOKING TO MAKE YOUR EXPERIENCE WITH HINKLEY A POSITIVE ONE. > SERVICE@HINKLEY.COM > 800.HINKLEY > LET’S SEE THAT HINKLEY STYLE @Hinkleylighting...
-
Page 3: Table Of Contents
NOTE: If PAIRING is necessary, refer to the control pairing instructions in PRE-PAIRED. the operations section of this Instructions Manual. WARNING: Read and follow these instructions carefully and be mindful of all warnings shown throughout. ©2024 Hinkley Lighting, Inc. | hinkley.com |... - Page 4 If the battery compartment does not close securely, stop using the product and keep it away from children. If you think batteries might have been swallowed or placed inside any part of the body, seek immediate medical attention. | hinkley.com...
-
Page 5: Important Safety Precautions
• Remove and immediately recycle or dispose of batteries from equipment not used for an extended period of time according to local regulations. • Always completely secure the battery compartment. If the battery compartment does not close securely, stop using the product, remove the batteries, and keep them away from children. ©2024 Hinkley Lighting, Inc. | hinkley.com |... -
Page 6: Tools And Materials Required
Safety cable hardware (3 " wood screws,wood screws, MH907452 screws, lock washers, flat washers), Blade Screws and Balance Kit, Wire Nuts NOTE: Design of parts shown above may look slightly different for your specific model of fan. XX=FAN FINISH | hinkley.com... -
Page 7: Preparation
35 pounds. Attach hanging bracket to outlet box using screws provided with the outlet box. Flat Washer Spring Washer Outlet Box Screw Fig. 1 ©2024 Hinkley Lighting, Inc. | hinkley.com |... -
Page 8: Hanging The Fan
Safety Cable Hook-up Tighten security set screws against downrod using a large flat (5) Wires blade screwdriver to ensure a tight fit against downrod. Downrod Security Screws Mounting Collar Cotter Pin Downrod Pin Top of Fan Body Fig. 2 | hinkley.com... - Page 9 Firmly Wood Screw tighten screw in the clamp. Cut off excess cable. fully tighten the And Washer wood screw to ceiling joist. Safety Cable Fig. 4 ©2024 Hinkley Lighting, Inc. | hinkley.com...
-
Page 10: Electrical Connections
WHITE receiver neutral wire to the WHITE building neutral wire. Connect the COPPER building ground wire to the 3 YELLOW/GREEN ground wires from the fan and receiver. YELLOW BROWN BLUE WHITE Hanger bracket Receiver Fig. 2 Fig. 1 | hinkley.com... -
Page 11: Finishing The Installation
Make sure the hook on the hanging bracket properly sits in the groove in the hanger ball before attaching the canopy to the bracket by turning the housing until it drops into place. ©2024 Hinkley Lighting, Inc. | hinkley.com |... -
Page 12: Installing The Blades
Use a large flat blade screwdriver for final Blades tightening to fully compress the washers. This will help ensure proper alignment of the blades and noise-free, wobble-free running. Screws Screws | hinkley.com... -
Page 13: Installing The Led Assembly And Bottom Cover
Raise the LED assembly against the fan and turn clockwise until snug, DO NOT OVERTIGHTEN. (Fig. 1) Restore power and your LED assembly is ready for operation. ©2024 Hinkley Lighting, Inc. | hinkley.com |... -
Page 14: Installing The Wall Control
Remote transmitter will be held in place with built in magnets. Remote transmitter will be held in place with built in magnets. Cradle B Wall plate Plastic Face plate Outlet box anchor Transmitter Wall plate Cradle A Face plate Transmitter Wall Fig. 1 HIRO Control System Fig. 2 | hinkley.com... - Page 15 Attach the multi-gang faceplate (not provided) to the switch set in the wall outlet box. Cradle A of Hinkley switch will fit in any standard decora face plate. Remote transmitter will be held in place with built in magnets.
-
Page 16: Operation
NOTE: A single fan can be controlled with as many as 3 wall controls in one room. Every control will need to repeat the pairing process based on instructions above and all controls must be within 30 feet of the fan. | hinkley.com... - Page 17 An UPWARD airflow moves warmer air off the ceiling area as shown in Figure 4. This allows you to set your heating unit on a cooler setting without affecting your comfort. SUMMER MODE WINTER MODE (COUNTERCLOCKWISE (CLOCKWISE DIRECTION) DIRECTION) Fig. 3 Fig. 4 ©2024 Hinkley Lighting, Inc. | hinkley.com |...
-
Page 18: Care And Cleaning
If the blade wobble is still noticeable, interchanging two adjacent (side by side) blades can redistribute the weight and possibly result in smoother operation. Check to assure all dowrods to motor hardware and/or hanger ball are tight. Make sure ceiling box is secure. | hinkley.com... -
Page 19: Energy Guide
0.04 • Energy Use: 19 Watts All estimates based on typical use, excluding lights ftc.gov/energy RPMs Airflow Shown Is a Weighted Average of High and Low Cubic Feet per Minute Based on Downrod ©2024 Hinkley Lighting, Inc. | hinkley.com |... - Page 20 In addition to the included wall control, you can control your Hinkley fan through the Hinkley app. • To use the Hinkley app, download it for free from the App Store or Google Play. • Open the Hinkley app where you will be prompted to create an account.
- Page 21 ENHANCE YOUR SPACE WITH COMFORT, PURPOSE AND STYLE. AS A FAMILY COMPANY, WE ARE COMMITTED TO DESIGN, PERFORMANCE AND QUALITY, AND WHAT’S IMPORTANT TO YOU IS PARAMOUNT TO US. FOR A COMPLETE ASSORTMENT OF OUR PRODUCTS AND SOURCE BOOKS, VISIT HINKLEY.COM.
-
Page 22: Global Headquarters
GLOBAL HEADQUARTERS 33000 Pin Oak Parkway | Avon Lake, Ohio 44012 T (440) 653 5500 | F (440) 653 5555 | hinkley.com... - Page 23 52" SPECK ™ VENTILADOR LED INTERIOR / EXTERIOR LISTO USAR. MANDO PREPARADO. DAMP DC MOTOR LED CONTROL WIFI MANUAL DE INSTRUCCIONES DEL VENTILADOR DE TECHO EMPAREJAR CON LA APLICACIÓN HINKLEY DESCARGAR EN APP STORE o GOOGLE PLAY HINKLEY...
- Page 24 Si no está familiarizado o no se siente cómodo con el cableado, comuníquese con un electricista calificado. Si necesita asistencia adicional o tiene alguna pregunta, comuníquese con nosotros. Para obtener información sobre la garantía, visite hinkley.com.
- Page 25 Manual de PREPARADO . instrucciones. ADVERTENCIA: Lea y siga estas instrucciones atentamente y tenga en cuenta todas las advertencias que se muestran en todas partes. ©2024 Hinkley Lighting, Inc. | hinkley.com |...
-
Page 26: Instrucciones Generales De
Si el compartimento de la batería no cierra de forma segura, deje de usar el producto y manténgalo alejado de los niños. Si cree que las pilas pueden haber sido ingeridas o colocadas dentro de cualquier parte del cuerpo, busque atención médica inmediata. | hinkley.com... -
Page 27: Precauciones De Seguridad
• Siempre asegure completamente el compartimiento de la batería. Si el compartimiento de las baterías no cierra de forma segura, deje de usar el producto, retire las baterías y manténgalas fuera del alcance de los niños. ©2024 Hinkley Lighting, Inc. | hinkley.com |... -
Page 28: Herramientas Y Materiales Requeridos
NOTA: El diseño de las piezas que se muestran arriba puede parecer para cables ligeramente diferente para su modelo específico de ventilador. XX=ACABADO DEL VENTILADOR | hinkley.com... -
Page 29: Instalación Del Soporte Para Colgar
La caja eléctrica debe poder soportar un mínimo de Arandela plana 35 libras. Arandela de resorte Tornillo de la caja Fije el soporte para colgar a la caja eléctrica utilizando los de salida tornillos proporcionados con la caja eléctrica. Fig. 1 ©2024 Hinkley Lighting, Inc. | hinkley.com |... -
Page 30: Colgar El Ventilador
Apriete los tornillos de seguridad contra la varilla con un Tornillos de seguridad Collar de montaje destornillador grande de punta plana para asegurar un ajuste perfecto contra la varilla. Pasador de pasador de varilla chaveta Parte superior del cuerpo del ventilador Fig. 2 | hinkley.com... - Page 31 Apriete firmemente el tornillo de la abrazadera. Corte el exceso de cable y apriete el tornillo para madera a la viga del techo. Cable de seguridad Fig. 4 ©2024 Hinkley Lighting, Inc. | hinkley.com...
-
Page 32: Conexiones Eléctricas
BLANCO del edificio. Conecte el cable de tierra de COBRE del edificio a los 3 ROJO cables de tierra AMARILLO/VERDE del ventilador y el receptor. AMARILLO MARRÓN AZUL BLANCO EL VENTILADOR Soporte suspensión Fig. 2 Receptor Fig. 1 | hinkley.com... -
Page 33: Finalizando La Instalación
Asegúrese de que el gancho del soporte para colgar se asiente correctamente en la ranura de la bola para colgar antes de fijar la cubierta al soporte girando la carcasa hasta que encaje en su lugar. ©2024 Hinkley Lighting, Inc. | hinkley.com |... -
Page 34: Instalación De Las Cuchillas
Utilice un destornillador grande de punta plana para realizar el ajuste Cuchillas final y comprimir completamente las arandelas. Esto ayudará a garantizar la alineación adecuada de las cuchillas y un funcionamiento sin ruidos y sin oscilaciones. Tornillos Tornillos | hinkley.com... -
Page 35: Instalación Del Conjunto De Led Y La Cubierta Inferior
Levante el conjunto de LED contra el ventilador y gírelo en el sentido de las agujas del reloj hasta que quede ajustado, NO LO APRIETE DEMASIADO. (Figura 1) Restablezca la energía y su conjunto de LED estará listo para funcionar.. ©2024 Hinkley Lighting, Inc. | hinkley.com |... -
Page 36: Instalación Del Control De Pared
El transmisor remoto se mantendrá en su lugar con imanes integrados. Caja de salida placa de pared Cuna B El plastico placa frontal placa de pared ancla Transmisor Cuna A placa frontal Transmisor Muro Fig. 1 Fig. 2 Sistema de control HIRO | hinkley.com... - Page 37 Conecte la placa frontal de múltiples salidas (no incluida) al juego de interruptores en la caja eléctrica de pared. El soporte A del interruptor Hinkley encaja en cualquier placa frontal decorativa estándar. El transmisor remoto se mantendrá en su lugar con imanes integrados.
-
Page 38: Operación
NOTA: Un solo ventilador se puede controlar con hasta 3 controles de pared en una habitación. Cada control deberá repetir el proceso de emparejamiento según las instrucciones anteriores y todos los controles deben estar a menos de 30 pies del ventilador. | hinkley.com... - Page 39 Un flujo de aire HACIA ARRIBA mueve el aire más cálido fuera del área del techo como se muestra en la Figura 4. Esto le permite configurar su unidad de calefacción en una configuración más fría sin afectar su comodidad. MODO INVIERNO MODO VERANO (SENTIDO DE LAS AGUJAS DEL RELOJ) (SENTIDO ANTIHORARIO) Fig. 3 Fig. 4 ©2024 Hinkley Lighting, Inc. | hinkley.com |...
-
Page 40: Cuidado Y Limpieza
Si todavía se nota el bamboleo de las hojas, intercambiar dos hojas adyacentes (lado a lado) puede redistribuir el peso SE BALANCEA y posiblemente resultar en una operación más suave. Verifique para asegurarse de que todas las varillas del motor y/o la bola de suspensión estén apretadas. Asegúrese de que la caja del techo esté segura. | hinkley.com... -
Page 41: Especificaciones
Todas las estimaciones se basan en el uso típico, excluidas las luces. ftc.gov/energy El flujo de aire que se muestra es un promedio ponderado de pies cúbicos altos y bajos por minuto basado en la varilla ©2024 Hinkley Lighting, Inc. | hinkley.com |... -
Page 42: Aplicación Hinkley / Wifi
Hinkley a través de la aplicación Hinkley. • Para usar la aplicación Hinkley, descárguela gratis de App Store o Google Play. • Abra la aplicación Hinkley donde se le pedirá que cree una cuenta. • Ingrese toda la información necesaria para crear una cuenta. - Page 43 OBTENER SOPORTE ADICIONAL Y GUÍAS DE CONFIGURACIÓN DETALLADAS HINKLEY ESTÁ ORGULLOSO DE OFRECERLE PRODUCTOS DE VENTILADORES DE TECHO QUE MEJORAN SU ESPACIO CON COMODIDAD, PROPÓSITO Y ESTILO. COMO EMPRESA FAMILIAR, ESTAMOS COMPROMETIDOS CON EL DISEÑO, EL RENDIMIENTO Y LA CALIDAD, Y LO QUE ES IMPORTANTE PARA USTED ES LO PRIORITARIO PARA NOSOTROS.
-
Page 44: Global Headquarters
GLOBAL HEADQUARTERS 33000 Pin Oak Parkway | Avon Lake, Ohio 44012 T (440) 653 5500 | F (440) 653 5555 | hinkley.com... - Page 45 52" SPECK ™ VENTILATEUR LED INTÉRIEUR/EXTÉRIEUR PRÊT UTILISER. COMMANDE PRÉ-APPARIÉE. DAMP CONTROL DC MOTOR WIFI MANUEL D'INSTRUCTIONS DU VENTILATEUR DE PLAFOND Associer avec l'application HINKLEY TÉLÉCHARGER SUR APP STORE ou GOOGLE PLAY HINKLEY...
- Page 46 Si vous n'êtes pas familier ou mal à l'aise avec le câblage, veuillez contacter un électricien qualifié. Si vous avez besoin d'aide supplémentaire ou avez des questions, n'hésitez pas à nous contacter. Pour plus d’informations sur la garantie, visitez hinkley.com.
- Page 47 REMARQUE : Si l'APPARIEMENT est nécessaire, reportez-vous aux PRÉ-APPARIÉE. instructions d'appariement des commandes dans la section fonctionnement de ce manuel d'instructions. AVERTISSEMENT: Lisez et suivez attentivement ces instructions et soyez attentif à tous les avertissements qui y figurent. ©2024 Hinkley Lighting, Inc. | hinkley.com |...
-
Page 48: Instructions Générales D'installation
Si le compartiment à piles ne se ferme pas correctement, arrêtez d'utiliser le produit et gardez-le hors de portée des enfants. Si vous pensez que des piles ont pu être avalées ou placées dans une partie quelconque du corps, consultez immédiatement un médecin. | hinkley.com... -
Page 49: Précautions De Sécurité Importantes
• Sécurisez toujours complètement le compartiment à piles. Si le compartiment des piles ne se ferme pas correctement, arrêtez d'utiliser le produit, retirez les piles et gardez-les hors de portée des enfants. ©2024 Hinkley Lighting, Inc. | hinkley.com |... -
Page 50: Outils Et Matériaux Requis
(vis à bois de 3", vis à bois, vis, MH907452 rondelles de blocage, rondelles plates), vis à lame et kit d'équilibrage, serre-fils REMARQUE : La conception des pièces illustrées ci-dessus peut être légèrement différente pour votre modèle spécifique de ventilateur. XX=FINITION VENTILATEUR | hinkley.com... -
Page 51: Préparation
35 livres. Rondelle plate Fixez le support de suspension à la boîte de sortie à l’aide des Rondelle élastique vis fournies avec la boîte de sortie. Vis de boîte de sortie Fig. 1 ©2024 Hinkley Lighting, Inc. | hinkley.com |... -
Page 52: Suspendre Le Ventilateur
Serrez les vis de sécurité contre la tige de suspension à Goupille de tige l'aide d'un grand tournevis à lame plate pour garantir un goupille de suspension ajustement serré contre la tige de suspension. Haut du corps du ventilateur Fig. 2 | hinkley.com... - Page 53 Serrez fermement la vis dans la pince. Coupez Vis à bois et rondelle l'excédent de câble et serrez la vis à bois sur la solive du plafond. Câble de sécurité Fig. 4 ©2024 Hinkley Lighting, Inc. | hinkley.com...
-
Page 54: Connexions Électriques
Connectez le fil neutre BLANC du récepteur au fil neutre BLANC du bâtiment. ROUGE Connectez le fil de terre du bâtiment en CUIVRE aux 3 fils de terre JAUNE/VERT du ventilateur et du récepteur. ROUGE JAUNE BRUN BLEU Support de BLANC suspension Ventilateur Récepteur Fig. 2 Fig. 1 | hinkley.com... -
Page 55: Finir L'installation
Assurez-vous que le crochet du support de suspension est correctement placé dans la rainure de la boule de suspension avant de fixer l'auvent au support en tournant le boîtier jusqu'à ce qu'il se mette en place. ©2024 Hinkley Lighting, Inc. | hinkley.com |... -
Page 56: Installation Des Lames
Utilisez un grand tournevis à lame plate pour le serrage final afin de Lames comprimer complètement les rondelles. Cela aidera à garantir un bon alignement des lames et un fonctionnement sans bruit et sans oscillation. Des vis Des vis | hinkley.com... -
Page 57: Installation De L'ensemble De Led Et Du Couvercle Inférieur
Soulevez l'ensemble LED contre le ventilateur et tournez dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien serré, NE SERREZ PAS TROP. (Fig.1) Rétablissez le courant et votre ensemble LED est prêt à fonctionner. ©2024 Hinkley Lighting, Inc. | hinkley.com |... -
Page 58: Installation De La Commande Murale
L'émetteur à distance sera maintenu en place avec des aimants intégrés. plaque murale Berceau B Plastique Plaque frontale Boîte de sortie ancre Émetteur plaque murale Berceau A Plaque frontale Émetteur Fig. 1 Système de contrôle HIRO Fig. 2 | hinkley.com... - Page 59 Émetteur Fixez la façade multi-groupes (non fournie) à l'interrupteur situé dans la boîte de prise murale. Le berceau A de l'interrupteur Hinkley s'adapte à n'importe quelle plaque frontale Decora standard. L'émetteur à distance sera maintenu en place avec des aimants intégrés.
-
Page 60: Opération
REMARQUE : Un seul ventilateur peut être contrôlé avec jusqu'à 3 commandes murales dans une pièce. Chaque commande devra répéter le processus de couplage en fonction des instructions ci-dessus et toutes les commandes doivent se trouver à moins de 30 pieds du ventilateur. | hinkley.com... - Page 61 Un flux d'air VERS LE HAUT déplace l'air plus chaud hors de la zone du plafond, comme le montre la figure 4. Cela vous permet de régler votre unité de chauffage sur un réglage plus frais sans affecter votre confort. MODE ÉTÉ MODE HIVER (DANS LE SENS DES AIGUILLES D'UNE MONTRE) (SENS ANTI-HORAIRE) Fig. 3 Fig. 4 ©2024 Hinkley Lighting, Inc. | hinkley.com |...
-
Page 62: Entretien Et Nettoyage
2. Si l'oscillation de la lame est toujours perceptible, l'échange de deux lames adjacentes (côte à côte) peut redistribuer le poids et éventuellement entraîner un fonctionnement plus fluide. 3. Assurez-vous que la plaque de montage est solidement fixée au boîtier de sortie au plafond. 4. Assurez-vous que le boîtier de plafond est sécurisé. | hinkley.com... -
Page 63: Caractéristiques
Toutes les estimations sont basées sur une utilisation typique, à l'exclusion des lumières Le débit d'air indiqué est une moyenne pondérée de pieds cubes hauts et bas par minute, basée sur la proximité du plafond. ©2024 Hinkley Lighting, Inc. | hinkley.com |... - Page 64 Hinkley via l'application Hinkley. • Pour utiliser l'application Hinkley, téléchargez-la gratuitement depuis l'App Store ou Google Play. • Ouvrez l'application Hinkley où vous serez invité à créer un compte. • Entrez toutes les informations nécessaires pour créer un compte.
- Page 65 ASSISTANCE SUPPLÉMENTAIRE ET DES GUIDES DE CONFIGURATION DÉTAILLÉS HINKLEY EST FIER DE VOUS PROPOSER DES PRODUITS DE VENTILATEUR DE PLAFOND QUI AMÉLIORENT VOTRE ESPACE AVEC CONFORT, OBJECTIF ET STYLE. EN TANT QUE ENTREPRISE FAMILIALE, NOUS NOUS ENGAGEONS SUR LA CONCEPTION, LA PERFORMANCE ET LA QUALITÉ, ET CE QUI EST IMPORTANT POUR VOUS EST PRIMORDIAL POUR NOUS.
- Page 66 GLOBAL HEADQUARTERS 33000 Pin Oak Parkway | Avon Lake, Ohio 44012 T (440) 653 5500 | F (440) 653 5555 | hinkley.com...
