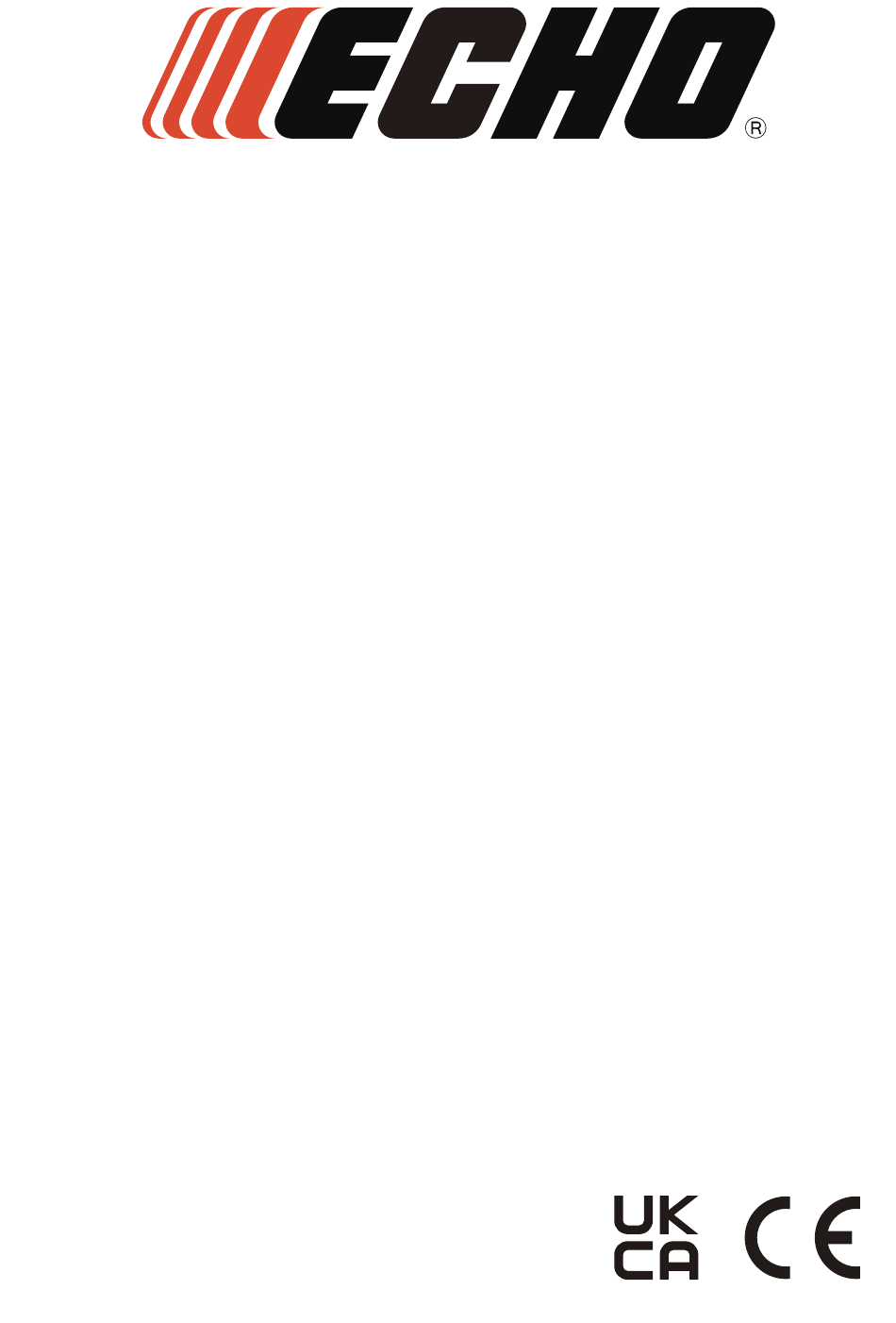

DCS-310
X750829-0702
CHAINSAW
TRONÇONNEUSE
MOOTTORISAHA
ŘETĚZOVÁ PILA
REŤAZOVÁ PÍLA
MOTORNA PILA
LÁNCFŰRÉSZ
KETTSAAG
MOTORZĀĢIS
GRANDININIS PJŪKLAS
MOTORNA TESTERA
VERIŽNA ŽAGA
MOTORNA PILA
SERRIEQ MEKKANIKU
MOTOSIERRA
MOTOSEGA
MOTOSSERRA
PILARKA ŁAŃCUCHOWA
KJEDESAG
KÆDESAV
MOTORSÅG
FERĂSTRĂU CU LANŢ
KETTENSÄGE
ΑΛΥΣΟΠΡΙΟΝΟ
MOTORSEKË
SERRIEQ MEKKANIKU
ВЕРИЖЕН ТРИОН
KETTINGZAAG
KEðJUSÖG
OPERATOR MANUAL
MANUEL OPÉRATEUR
KÄYTTÖOPAS
NÁVOD K OBSLUZE
NÁVOD NA OBSLUHU
PRIRUČNIK ZA RUKOVATELJE
KEZELŐI KÉZIKÖNYV
KASUTAJAUHEND
LIETOTĀJA ROKASGR ĀMATA
NAUDOJIMO VADOVAS
PRIRUČNIK ZA OPERATERA
PRIROČNIK ZA UPRAVLJAVCA
TRIMER ZA TRAVU
ПРИРАЧНИК ЗА РАКУВАЧИ
MANUAL DEL OPERARIO
MANUALE DI ISTRUZIONI
MANUAL DO OPERADOR
INSTRUKCJA OBSŁUGI
BRUKERHÅNDBOK
BRUGERVEJLEDNING
ANVÄNDARHANDBOK
MANUAL DE INSTRUCŢIUNI
BEDIENUNGSHANDBUCH
ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ
MANUALI I PËRDORIMIT
MANWAL GĦAT-TĦADDIM
РЪКОВ ОДCTBО ЗА УПОTPE БA
GEBRUIKERSHANDLEIDING
NOTANDAHANDBÓK

Advertisement

loading
Need help?

Need help?

Do you have a question about the DCS-310 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Echo DCS-310

Summary of Contents for Echo DCS-310

  • Page 1 INSTRUKCJA OBSŁUGI KJEDESAG BRUKERHÅNDBOK KÆDESAV BRUGERVEJLEDNING MOTORSÅG ANVÄNDARHANDBOK FERĂSTRĂU CU LANŢ MANUAL DE INSTRUCŢIUNI KETTENSÄGE BEDIENUNGSHANDBUCH ΑΛΥΣΟΠΡΙΟΝΟ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ MOTORSEKË MANUALI I PËRDORIMIT SERRIEQ MEKKANIKU MANWAL GĦAT-TĦADDIM ВЕРИЖЕН ТРИОН РЪКОВ ОДCTBО ЗА УПОTPE БA KETTINGZAAG GEBRUIKERSHANDLEIDING KEðJUSÖG NOTANDAHANDBÓK DCS-310 X750829-0702...
  • Page 3 DCS-310 Leave 1/10 of diameter hinge...

  • Page 5: Table Of Contents

    English (Original Instructions) Description........6 Remove the battery pack......11 10 Operation........11 Purpose............6 Overview............ 6 10.1 Examine the chain lubrication....11 General power tool safety 10.2 Hold the machine........11 10.3 Start the machine........11 warnings........6 10.4 Stop the machine........11 Work area safety........6 10.5 Operate the chain brake......

  • Page 6: Description

    English (Original Instructions) DESCRIPTION GENERAL POWER TOOL SAFETY WARNINGS PURPOSE WARNING This chainsaw is designed for cutting branches, trunks, Read all safety warnings, instructions, illustrations logs and beams of a diameter determined by the cutting and specifications provided with this power tool. length of the guide bar.

  • Page 7: Personal Safety

    English (Original Instructions) PERSONAL SAFETY with the power tool or these instructions to operate the power tool. Power tools are dangerous • Stay alert, watch what you are doing and use in the hands of untrained users. common sense when operating a power tool. Do •...

  • Page 8: Service

    English (Original Instructions) SERVICE the chainsaw will reduce the likelihood of accidental contact with the moving saw chain. • Have your power tool serviced by a qualified • Follow instructions for lubricating, chain repair person using only identical replacement tensioning and changing the bar and chain. parts.

  • Page 9: The Recommended Ambient Temperature Range

    English (Original Instructions) • Only use replacement bars and chains specified Symbol Explanation by the manufacturer. Incorrect replacement bars Hold with both hands. and chains may cause chain breakage and/or kickback. • Follow the manufacturer’s sharpening and maintenance instructions for the saw chain. DANGER! Be careful with kick- Decreasing the depth gauge height can lead to backs.

  • Page 10: Installation

    English (Original Instructions) NOTE At the end of their useful life, discard batteries with a precaution for our envi- The machine comes from the factory without bar and ronment. The battery contains material chain lubricant. that is dangerous to you and the envi- ronment.

  • Page 11: Remove The Battery Pack

    English (Original Instructions) 1. Align the lift ribs on the battery pack with the 3. Press the trigger switch while you hold the trigger grooves in the battery compartment. switch lockout. 2. Push the battery pack into the battery compartment 4.

  • Page 12: Cutting Instruction

    English (Original Instructions) produced at the end of the guide bar non-manually There are ways to make a tree fall where you want it, actuates the chain brake. To make sure that the non- so first decide where that is! Before cutting, clear the manual chain brake operates properly, proceed as area around the tree.

  • Page 13: Buck A Log

    English (Original Instructions) Never remove a limb from a tree while it is supporting • To cut between these support points, make the your weight. first cut downwards approximately 1/3rd the timber diameter. Be careful of the tip touching other limbs. •...

  • Page 14: Sharpen The Cutters

    English (Original Instructions) NOTE NOTE It is not necessary to remove the sprocket cover to Make sure that it is turned over periodically to keep adjust the chain tension. symmetrical wear on the bar. 3. Turn the chain tension adjuster clockwise to 1.

  • Page 15: Troubleshooting

    English (Original Instructions) TROUBLESHOOTING Problem Possible cause Solution The motor runs Sharpen or re- Problem Possible cause Solution The chain is and the chain ro- place the saw blunt. tates, but the chain. The guide bar The chain is too Adjust the chain chain does not and the chain...

  • Page 16: Technical Data

    Chainsaw and the chain Name: operate without Brand: ECHO sufficient lubri- cant. Sales Model: DCS-310 Cool the battery (the meaning of “DCS” is chainsaw) Incorrect battery pack until it de- Serial Num- C87535001001 to C87535100000 storage tempera- creases to the...

  • Page 17: Declaration Of Conformity

    We, YAMABIKO Corporation, declare under our sole responsibility that the hereunder specified product conforms to the following regulations. Product Portable Chain Saw Name: Brand: ECHO Sales Model: DCS-310 (the meaning of “DCS” is chainsaw) Serial Num- C87535001001 to C87535100000 ber: Regulations Designated standards Supply of Machinery...
  • Page 18 Français Description.........19 Installation de la batterie......24 Retrait de la batterie......... 24 Objet............19 10 Fonctionnement......24 Aperçu............19 Avertissements de sécurité 10.1 Examen de lubrification de la chaîne..25 10.2 Maintien de la machine......25 pour outils électriques 10.3 Démarrage de la machine......25 généraux........

  • Page 19: 1 Description

    Français DESCRIPTION AVERTISSEMENTS DE SÉCURITÉ POUR OUTILS OBJET ÉLECTRIQUES GÉNÉRAUX Cette tronçonneuse est conçue pour couper les AVERTISSEMENT branches, troncs, billes et poutres d'un diamètre déterminé par la longueur de coupe de la barre de Lisez l'ensemble des avertissements de sécurité, guidage.

  • Page 20: Sécurité Personnelle

    Français • Pour le travail à l'extérieur avec un outil • Ne laissez pas la familiarité liée à un usage électrique, utilisez une rallonge adaptée à un fréquent des outils vous amener à devenir usage à l'extérieur. L'emploi d'un cordon adapté à complaisant et à...

  • Page 21: Usage Et Entretien D'outil Sur Batterie

    Français AVERTISSEMENTS DE USAGE ET ENTRETIEN D'OUTIL SÉCURITÉ DE LA SUR BATTERIE TRONÇONNEUSE • Rechargez uniquement avec le chargeur spécifié par le fabricant. Un chargeur adapté à un type de • Maintenez toutes les parties du corps à l'écart pack-batterie peut créer un risque d'incendie s'il est de la chaîne de coupe pendant le travail utilisé...

  • Page 22: Évitement De Contrecoup Pour L'opérateur

    Français minimise la probabilité de contact accidentel avec bras positionnés de sorte à pouvoir résister aux la chaîne de coupe en mouvement. forces de contrecoup. • Suivez les instructions de lubrification, de Les forces de contrecoup peuvent être maîtrisées tension de chaîne et de changement de la barre par l'opérateur si les précautions appropriées sont et de la chaîne.

  • Page 23: Niveaux De Risque

    Français Symbole Explication SYM- SIGNAL SIGNIFICATION BOLE Vous devez lire et comprendre toutes les instructions avant d'util- NOTE Ajout pour complément iser le produit et respecter l'en- d'informations. semble des avertissements et in- structions de sécurité. RECYCLAGE Portez une protection oculaire et auditive et portez un casque en Collecte à...

  • Page 24: Ajout De Lubrifiant Pour Barre Et Chaîne

    Français 4. Placez les coupeurs de la chaîne dans le sens du AVERTISSEMENT fonctionnement de la chaîne. • Si des pièces de la machine sont endommagées, 5. Positionnez la chaîne et assurez-vous que la boucle n'utilisez pas la machine. est derrière la barre de guidage. •...

  • Page 25: Examen De Lubrification De La Chaîne

    Français AVERTISSEMENT REMARQUE Examinez la tension de chaîne avant chaque usage. Si la chaîne de coupe ne s'arrête pas quand Avant chaque usage, assurez-vous que les écrous l'interrupteur de gâchette est relâché, activez le frein du cache de pignonnerie sont serrés. De nombreux de chaîne, attendez l'arrêt complet puis retirez la batterie pour couper l'alimentation électrique de la accidents sont le fruit d'une maintenance inappropriée...

  • Page 26: Instructions De Coupe

    Français contre le bois (ou similaire) dessous de sorte que assurer un bon équilibre pendant le travail et être la machine encaisse un impact. (* à ce stade, la capable de travailler avec la tronçonneuse sans heurter poignée arrière doit être saisie de la main droite d'obstacles.

  • Page 27: Tronçonnage De Bille

    Français AVERTISSEMENT AVERTISSEMENT Ne sciez pas au-dessus de la hauteur de la poitrine. Si vous avez mal jugé les effets de tension et de compression et vous coupez du mauvais côté, le bois va pincer la chaîne et la barre de guidage et les L'ébranchage d'un arbre abattu est très semblable au piéger.

  • Page 28: Ajustement De Tension De Chaîne

    Français 12.1 AJUSTEMENT DE TENSION DE REMARQUE CHAÎNE Durant le processus, Figure 2-7. • Maintenez la lime à plat sur la surface à affûter. • Utilisez le milieu de la barre de lime. Plus vous utilisez la chaîne, plus elle s'allonge. Il est donc important d'ajuster la chaîne régulièrement pour •...

  • Page 29: 14 Dépannage

    Français • Assurez-vous que la zone de stockage est Problème Cause possible Solution • inaccessible pour les enfants. Le moteur tourne La chaîne est Ajustez la ten- • À l'écart des agents de corrosion comme les mais pas la trop tendue. sion de chaîne.

  • Page 30: Données Techniques

    Français Problème Cause possible Solution Problème Cause possible Solution La machine ne Tirez le frein de Le moteur tourne Relâchez l'inter- démarre pas. Le frein de chaîne dans le mais la chaîne La machine est rupteur de gâch- chaîne est en- sens de l'utilisa- coupe mal ou le en mode protec-...

  • Page 31: 16 Déclaration De Conformité Ce

    à la suite est conforme aux directives suivantes. Désignation Tronçonneuse du produit : Marque : ECHO Modèle com- DCS-310 mercial : (“DCS” signifie tronçonneuse) Numéro de C87535001001 à C87535100000 série : Directives Normes harmonisées/Procédure...
  • Page 32 Français...
  • Page 33 Suomi Kuvaus........34 10.1 Tarkasta ketjun voitelu......39 10.2 Koneen pitäminen........39 Käyttötarkoitus..........34 10.3 Koneen käynnistäminen......39 Yleiskatsaus..........34 10.4 Koneen pysäyttäminen......39 Sähkötyökalujen yleiset 10.5 Ketjujarrun käyttäminen......39 turvallisuusvaroitukset..... 34 10.6 Automaattinen ketjujarru......39 Työskentelyalueen turvallisuus....34 11 Sahausohjeita......40 Sähköturvallisuus........34 11.1 Yleistä............40 Henkilöturvallisuus........

  • Page 34: Kuvaus

    Suomi KUVAUS SÄHKÖTYÖKALUJEN YLEISET TURVALLISUUSVAROITUKSET KÄYTTÖTARKOITUS VAROITUS Tämä moottorisaha on suunniteltu oksien, Lue kaikki sähkötyökalun mukana tulevat runkojen tukkien ja palkkien katkaisemiseen, joiden turvallisuusvaroitukset, ohjeet, piirustukset ja enimmäishalkaisijan määrittää terälevyn leikkuupituus. tekniset tiedot. Alla olevien ohjeiden noudattamatta Se on suunniteltu vain puiden sahaamiseen. jättäminen saattaa aiheuttaa sähköiskun, tulipalon Sitä...

  • Page 35: Henkilöturvallisuus

    Suomi VIKAVIRTASUOJAKYTKIMELLÄ (VVSK) • Irrota pistoke virtalähteestä ja/tai akku, jos suojattua virtalähdettä. Vikavirtasuojakytkimen irrotettavissa, sähkötyökalusta ennen säätöjen käyttö vähentää sähköiskun vaaraa. tekemistä, lisävarusteiden vaihtamista tai sähkötyökalujen asettamista säilytykseen. Nämä HENKILÖTURVALLISUUS varotoimet vähentävät sähkötyökalun tahattomaan käynnistymiseen liittyvien onnettomuuksien vaaraa. • Ole valpas, tarkkaavainen ja käytä •...

  • Page 36: Huolto

    Suomi ja aiheuttaa tulipalon, RÄJÄHDYKSEN tai sinkoutua käyttäjää päin ja/tai käyttäjä voi menettää henkilövahingon vaaran. moottorisahan hallinnan. • Älä altista akkua tai työkalua tulelle tai liian • Ole erityisen varovainen pensaita ja taimikoita korkealle lämpötilalle. Altistaminen yli 130 °C:n sahatessasi. Ohuet oksat voivat tarttua teräketjuun, lämpötilalle voi aiheuttaa räjähdyksen.

  • Page 37: Suositeltava Ympäristön Lämpötila-Alue

    Suomi se voidaan välttää tekemällä seuraavassa kuvatut Symboli Selitys varotoimet. Lue ja ymmärrä kaikki ohjeet en- • Pidä koko ajan lujasti kiinni siten, että peukalot nen tuotteen käyttämistä ja nou- ja sormet ovat moottorisahan kahvojen ympärillä data kaikkia varoituksia ja turvalli- ja kumpikin käsi on sahassa kiinni ja sijoita suusmääräyksiä.

  • Page 38: Kierrätettävä

    Suomi KIERRÄTETTÄVÄ TERÄLEVYN JA KETJUN VOITELUAINEEN LISÄÄMINEN Erillinen keräysastia. Älä hävitä tavallis- Tarkista koneessa olevan öljyn määrä. Jos öljyä en kotitalousjätteen mukana. Jos on on vähän, lisää terälevyn ja ketjun voiteluainetta välttämätöntä vaihtaa kone, tai jos et tar- seuraavassa kuvatulla tavalla. vitse konetta enää, älä...

  • Page 39: Akun Asentaminen

    Suomi AKUN ASENTAMINEN 3. Varmista, että etukahvasta pitävän kätesi peukalo on kahvan alapuolella. Kuva 2. 10.3 KONEEN KÄYNNISTÄMINEN VAROITUS Kuva 1. • Jos akku tai laturi on vaurioitunut, vaihda akku tai laturi. 1. Vedä etukahvan suojusta / ketjujarrua kohti • Pysäytä...

  • Page 40: Sahausohjeita

    Suomi Kaatuva puu voi vahingoittaa vakavasti kaikkia sen 1. Terälevyn pää voidaan asettaa noin 70 cm:n tiellä olevia, kuten autoja, taloja, aitoja, sähkölinjoja korkeuteen. tai toista puuta. On olemassa keinoja, joiden avulla 2. Takakahvasta pidetään kevyesti kiinni oikealla puu voidaan kaataa haluttuun paikkaan, kun päätät kädellä.

  • Page 41: Tukin Katkaisu

    Suomi Älä koskaan karsi oksaa, joka tukee painoasi. • Jos haluat sahata näiden tukipisteiden välistä, tee ensimmäinen sahaus alaspäin noin 1/3 puun Varo, ettei kärki kosketa muita karsittavia oksia. läpimitasta. Käytä aina molempia käsiä. • Toinen sahaus tehdään ylöspäin ja sen pitäisi kohdata ensimmäinen sahaus.

  • Page 42: Terien Teroittaminen

    Suomi 1. Puhdista terälevyn ura esimerkiksi pienellä HUOMAA ruuvimeisselillä. Ketjun suojusta ei tarvitse irrottaa ketjun kireyden 2. Puhdista voiteluaukot. säätöä varten. 3. Poista reunojen purseet ja hio teriä lattaviilalla. 3. Käännä ketjun säätöruuvia myötäpäivään ketjun Vaihda terälevy, jos: kiristämiseksi. 4. Käännä ketjun säätöruuvia vastapäivään ketjun •...

  • Page 43: Tekniset Tiedot

    Suomi Ongelma Mahdollinen Ratkaisu Ongelma Mahdollinen Ratkaisu Moottori käy, Ketju on liian kir- Säädä ketjun kir- Moottori käy, Vapauta liipaisin mutta ketju ei eällä. eyttä. mutta ketju ei ja käynnistä Kone on piirile- pyöri. katkaise kunnol- kone uudelleen. vyn suojaustilas- Vaihda terälevy la tai moottori Älä...

  • Page 44: Vaatimustenmukaisuusvakuu Tus

    Alankomaat Me YAMABIKO Corporation, vakuutamme yksinomaisella vastuullamme, että alla mainittu tuote vastaa seuraavia direktiivejä. Tuotteen ni- Moottorisaha Merkki: ECHO Myyntimalli: DCS-310 ("DCS" tarkoittaa moottorisahaa) Sarjanumero: C87535001001–C87535100000 Direktiivit Yhdenmukaistetut standardit/menette- 2006/42/EC EN 62841-1: 2015+AC: 2015, EN 62841-4-1: 2020 2014/30/EU EN 55014-1: 2017+A11: 2020, EN...
  • Page 45 Suomi...
  • Page 46 Česky Popis...........47 Montáž vodicí lišty a řetězu...... 51 Instalace akumulátoru......51 Účel............47 Vyjmutí akumulátoru.........52 Popis............47 10 Provoz........52 Obecná bezpečnostní 10.1 Zkontrolujte mazání řetězu.......52 varování pro práci s 10.2 Držení stroje..........52 elektrickým nářadím....47 10.3 Spuštění stroje......... 52 Bezpečnost pracovního prostoru....47 10.4 Zastavení...

  • Page 47: Popis

    Česky POPIS OBECNÁ BEZPEČNOSTNÍ VAROVÁNÍ PRO PRÁCI S ÚČEL ELEKTRICKÝM NÁŘADÍM Tato řetězová pila je určena pro řezání větví, kmenů, VAROVÁNÍ kulatiny a nosníků o průměru určeném délkou řezu vodicí lišty. Je určena pouze k řezání dřeva. Přečtěte si všechna bezpečnostní varování, pokyny, ilustrace a technické...

  • Page 48: Bezpečnost Osob

    Česky • Při práci s elektrickým nářadím ve • Před jakýmkoliv seřizováním, výměnou vlhkém prostředí použijte ZDROJ VYBAVENÝ příslušenství nebo před uložením PROUDOVÝM CHRÁNIČEM (RCD). Použití RCD nepoužívaného elektrického nářadí odpojte snižuje riziko úrazu elektrickým proudem. zástrčku od zdroje energie a/nebo akumulátoru, je-li odnímatelný.

  • Page 49: Servis

    Česky nepředvídatelně a způsobit požár, explozi nebo dřeva, může odpružená větev zasáhnout obsluhu riziko poranění. anebo způsobit ztrátu kontroly nad řetězovou pilou. • Nevystavujte akumulátor ani nářadí ohni nebo • Při řezání křoví a stromků buďte mimořádně nadměrné teplotě. Vystavení ohni nebo teplotám opatrní.

  • Page 50: Doporučený Rozsah Okolní Teploty

    Česky • Udržujte pevné uchopení, palci a prsty uchopte Symbol Vysvětlení rukojeti řetězové pily, obě ruce držte na pile, Před použitím výrobku si přečtěte tělo a ramena dejte do takové polohy, abyste a porozumějte všem pokynům, odolávali zpětným rázům. dodržujte všechna varování a bez- Síly zpětného rázu mohou být ovládány obsluhou, pečnostní...

  • Page 51: Recyklace

    Česky RECYKLACE DOPLŇOVÁNÍ MAZIVA PRO LIŠTU A ŘETĚZ Tříděný sběr. Nesmíte likvidovat s běž- Zkontrolujte množství oleje v stroji. Pokud je hladina ným domovním odpadem. Pokud je oleje nízká, přidejte mazivo pro lištu a řetěz třeba stroj vyměnit, nebo pokud ho už následujícím způsobem.

  • Page 52: Vyjmutí Akumulátoru

    Česky 10.3 SPUŠTĚNÍ STROJE VAROVÁNÍ • Pokud je akumulátor nebo nabíječka poškozena, Obrázek 1. vyměňte akumulátor nebo nabíječku. 1. Pro uvolnění řetězové brzdy vytáhněte chránič • Před instalací nebo vyjmutím akumulátoru přední ruky / řetězovou brzdu směrem k přední zastavte motor a počkejte, až se zastaví. rukojeti.

  • Page 53: Pokyny K Řezání

    Česky 11.2 KÁCENÍ STROMU 1. Konec vodící lišty lze umístit ve výšce cca 70 cm. 2. Zadní rukojeť by měla být lehce uchopena pravou Obrázek 10-12. rukou. Padající strom může vážně poškodit cokoli, do čeho Nemanuální brzda řetězu zastaví chod pilového řetězu narazí...

  • Page 54: Uchycení Klády

    Česky • Když je dřevo podepřeno na koncích, je tlaková UPOZORNĚNÍ strana nahoře a tahová strana dole. Nepoužívejte pilu ve výšce nad hrudníkem. • Chcete-li řezat mezi těmito opěrnými body, proveďte první řez směrem dolů přibližně do 1/3 průměru Odvětvování padlého stromu je stejné jako kácení. dřeva.

  • Page 55: Naostření Zubů

    Česky POZNÁMKA POZNÁMKA Není nutné demontovat kryt rozety pro nastavení Ujistěte se, že se vodicí lišta pravidelně obrací, aby se napnutí řetězu. zachovalo její symetrické opotřebení. 3. Otočením seřizovače napnutí řetězu ve směru 1. Vyčistěte drážku vodicí lišty například malým hodinových ručiček zvyšujete napnutí...

  • Page 56: Řešení Problémů

    Česky ŘEŠENÍ PROBLÉMŮ Problém Možná příčina Řešení Motor běží a Naostřete nebo Problém Možná příčina Řešení řetěz se otáčí, Řetěz je tupý. vyměňte pilový ale neřeže. řetěz. Vodicí lišta a Řetěz je příliš Nastavení nap- řetěz se zahřívají napnutý. nutí řetězu. Řetěz je v ne- Obraťte smyčku a uvolňují...

  • Page 57: Technické Údaje

    Amerlandseweg 7, 3621 ZC Breukelen, Holandsko My, společnost YAMABIKO Corporation, na vlastní odpovědnost prohlašujeme, že níže uvedený výrobek odpovídá následujícím směrnicím. Název výrob- Řetězová pila Značka: ECHO Prodejní DCS-310 model: (význam slova „DCS“ je řetězová pila) Sériové číslo: C87535001001 do C87535100000 Směrnice Harmonizované normy/postupy...
  • Page 58 Česky...
  • Page 59 Slovenčina Popis...........60 Montáž vodiacej lišty a reťaze....65 Inštalácia akumulátora......65 Účel............60 Vybratie akumulátora........65 Prehľad.............60 10 Obsluha........65 Všeobecné bezpečnostné 10.1 Kontrola namazania reťaze...... 65 pokyny pre elektrické náradie.. 60 10.2 Držanie stroja........... 66 Bezpečnosť pracoviska......61 10.3 Spustenie stroja........66 Elektrická...

  • Page 60: Popis

    Slovenčina POPIS Kryt vodiacej lišty 19 Výstup oleja Chránič prednej 20 Drážka vodiacej ÚČEL ruky/reťazová lišty brzda 21 Hnacie články Táto reťazová píla je určená na rezanie konárov, Predná rukoväť reťaze kmeňov, guľatiny a nosníkov s priemerom, ktorý je (pre ľavú rukoväť) 22 Zub určený...

  • Page 61: Bezpečnosť Pracoviska

    Slovenčina BEZPEČNOSŤ PRACOVISKA ochranné pomôcky ako respirátor, protišmyková bezpečnostná obuv, ochranná prilba alebo ochrana • Udržiavajte pracovisko čisté a dobre osvetlené. sluchu znižujú riziko úrazu osôb. Neporiadok a tmavé priestory vedú k úrazom. • Zabráňte náhodnému spusteniu. Pred • Nepoužívajte elektrické náradie vo výbušnom pripojením k zdroju napájania a/alebo prostredí, napríklad v prítomnosti horľavých akumulátoru, pri zdvíhaní...

  • Page 62: Používanie A Starostlivosťo Náradie Na Batérie

    Slovenčina • Elektrické náradie a jeho príslušenstvo Nabíjanie nevhodným spôsobom alebo v teplotách udržiavajte. Skontrolujte nastavenie pohyblivých mimo uvedený rozsah môže spôsobiť poškodenie častí, poškodenie dielov a akékoľvek ďalšie batérie a zvýšiť riziko požiaru. okolnosti, ktoré môžu mať vplyv na funkciu SERVIS elektrického náradia.

  • Page 63: Zabránenie Spätnému Rázu Pre Obsluhu

    Slovenčina • Pri rezaní krovia a stromčekov postupujte • Udržujte pevné uchopenie, palcami a prstami mimoriadne opatrne. Tenký materiál môže zachytiť uchopte rukoväte reťazovej píly, obe ruky držte reťaz píly a byť vymrštený smerom ku vám alebo na píle, telo a ramená dajte do takej polohy, aby vám spôsobiť...

  • Page 64: Úrovne Rizík

    Slovenčina Symbol Vysvetlenie SYM- SIGNÁL VÝZNAM Prečítajte si a pochopte všetky po- kyny pred uvedením výrobku do POZNÁMKA Doplnené za účelom pos- prevádzky, postupujte podľa všet- kytnutia ďalších informácií. kých upozornení a bezpečnost- ných pokynov. RECYKLUJTE Noste ochranné prostriedky na očiach a ušiach a tvrdú...

  • Page 65: Dopĺňanie Maziva Pre Lištu Areťaz

    Slovenčina 2. Prečítajte si dokumentáciu priloženú v krabici. POZNÁMKA 3. Zo škatule vyberte všetky nezmontované diely. Ak spustíte reťazovú pílu s novou reťazou, vykonajte 4. Vyberte stroj z obalu. 2-3 minútový test. Nová reťaz sa po prvom použití predĺži. Vyskúšajte napnutie a v prípade potreby 5.

  • Page 66: Držanie Stroja

    Slovenčina 10.2 DRŽANIE STROJA • reťazová brzda okamžite nezastaví reťaz. • reťazová brzda nezostane vo vyradenej polohe Obrázok 8. bez pomoci. 1. Držte reťazovú pílu jednou rukou na zadnej rukoväti 10.6 REŤAZOVÁ BRZDA BEZ a druhou rukou na prednej rukoväti. Pri používaní stroja vždy používajte obe ruky.

  • Page 67: Rúbanie Stromu

    Slovenčina Akceptovateľný spôsob držania píly je stáť po ľavej pôsobí ako držiak, ktorý ho vedie požadovaným strane píly s ľavou rukou na prednej rukoväti, aby ste smerom. mohli ovládať spúšťací spínač pravým ukazovákom. • Keď strom začne padať, zastavte zariadenie, položte pílu na zem a rýchlo sa vzdiaľte.

  • Page 68: Ťah A Tlak V Guľatine (Brvne)

    Slovenčina • Ak je to možné, polenám zabezpečte podporu. VAROVANIE • Pri rezaní na svahu alebo na kopci vždy stojte Na plastovom puzdre alebo súčastiach nepoužívajte smerom do kopca. silné rozpúšťadlá ani čistiace prostriedky. Silné rozpúšťadlá alebo čistiace prostriedky môžu spôsobiť POZNÁMKA poškodenie plastového krytu alebo komponentov.

  • Page 69: Údržba Vodiacej Lišty

    Slovenčina 1. Napnite reťaz. • Vyčistite stroj od všetkých zvyškov nežiaduceho materiálu. 2. Ostrite zuby guľatým pilníkom s priemerom 4,5 mm. • Uistite sa, že skladovací priestor je 3. Hornú dosku, bočnú dosku a hĺbkový doraz ostrite • nedostupný pre deti. plochým pilníkom.

  • Page 70: Technické Údaje

    Slovenčina Problém Možná príčina Riešenie Problém Možná príčina Riešenie Motor beží, ale Reťaz je príliš Nastavte napnu- Stroj sa nespus- Vytiahnite reťa- reťaz sa neotá- napnutá. tie reťaze. tí. zovú brzdu v Reťazová brzda ča. smere používa- je zapnutá. Vodiaca lišta a Ak je to nutné, teľa pre jej uvoľ- reťaz sú...

  • Page 71: Vyhlásenie Es O Zhode

    že nižšie uvedený výrobok je v súlade s týmito smernicami. Názov výrob- Reťazová píla Značka: ECHO Predajný DCS-310 model: (význam slova „DCS“ je reťazová píla) Sériové číslo: C87535001001 do C87535100000 Smernice Harmonizované normy / postupy 2006/42/ES EN 62841-1: 2015+AC: 2015, EN 62841-4-1: 2020 2014/30/EÚ...
  • Page 72 Slovenčina...
  • Page 73 Hrvatski Opis..........74 Umetnite bateriju........79 Uklonite baterijski modul......79 Svrha............74 10 Rukovanje........79 Pregled............. 74 Opća upozorenja o 10.1 Provjera podmazivanja lanca....79 10.2 Držite stroj..........79 sigurnosti električnog alata..74 10.3 Pokretanje stroja........79 Sigurnost u području za rad..... 74 10.4 Zaustavljanje rada uređaja.......

  • Page 74: Opis

    Hrvatski OPIS OPĆA UPOZORENJA O SIGURNOSTI ELEKTRIČNOG SVRHA ALATA Ova lančana pila projektirana je za rezanje grana, UPOZORENJE grana, trupaca i greda promjera određenog reznom duljinom vodilice lanca. Projektirana je samo za rezanje Pročitajte sva sigurnosna upozorenja, sve upute, drveta. ilustracije i specifikacije isporučene s ovim električnim alatom.

  • Page 75: Osobna Sigurnost

    Hrvatski prikladnog za uporabu na otvorenom smanjuje se električnim alatom ćete posao obaviti bolje i rizik od strujnog udara. sigurnije i predviđenom brzinom. • Ako je rad s električnim alatom u vlažnom • Nemojte koristiti alat ako ga sklopkom ne području neizbježan, upotrebljavajte napajanje možete uključiti ili isključiti.

  • Page 76: Servis

    Hrvatski • U slučaju pogrešne uporabe, baterija može površine. Ovakav rad lančanom pilom može izbaciti tekućinu; izbjegavajte kontakt. Ako dovesti do teških tjelesnih ozljeda. slučajno dođe do kontakta, zahvaćena mjesta • Održavajte propisani stabilni položaj i lančanu isperite vodom. Ako tekućina dođe u doticaj pilu koristite samo kad stojite na čvrstoj, s očima, dodatno potražite pomoć...

  • Page 77: Preporučeni Raspon Temperature Okruženja

    Hrvatski uređaje koji su ugrađeni u pili. Kao korisnik lančane Simbol Objašnjenje pile, morate poduzeti više koraka kojima ćete spriječiti Istosmjerna struja - vrsta ili karak- pojavu nezgode ili ozljede za vrijeme rezanja. teristika električnog napajanja. Povratni udarac rezultat je nepropisne upotrebe alata Mjere opreza koje se odnose na i/ili neispravnih radnih postupaka ili uvjeta i može se vašu sigurnost.

  • Page 78: Recikliranje

    Hrvatski 3. Izvadite sve nesastavljene dijelove iz kutije. SIGNALNA ZNAČENJE SIMBOL RIJEČ 4. Izvadite stroj iz kutije. 5. Kutiju i pakiranje zbrinite u skladu s lokalnim NAPOMENA Dodano radi pružanja više propisima. informacija. DODAVANJE MAZIVA ZA RECIKLIRANJE VODILICU I LANAC Zasebno prikupljanje.

  • Page 79: Umetnite Bateriju

    Hrvatski 10.2 DRŽITE STROJ NAPOMENA Ako pokrenete lančanu pilu s novim lancem, Slika 8. isprobavajte ju 2-3 minute. Novi lanac će se produljiti 1. Držite lančanu pilu jednom rukom na stražnjem nakon prve upotrebe, ispitajte napetost i po potrebi rukohvatu, a drugom rukom na prednjem rukohvatu. zategnite lanac.

  • Page 80: Ne-Ručna Kočnica Lanca

    Hrvatski Nije potrebno snažno pritiskati kako bi pila rezala. • Kočnica lanca neće ostati u deaktiviranom Ako je lanac pravilno naoštren, rezanje bi trebalo biti položaju bez pomoći. relativno lako. 10.6 NE-RUČNA KOČNICA LANCA Neki materijali mogu negativno utjecati na kućište lančane pile.

  • Page 81: Odsijecanje Grana S Drveta

    Hrvatski • Završni rez izvodi se povlačenjem pile naprijed u OPREZ rez kako bi došla do šarnira. Ako ste pogrešno procijenili učinke napetosti i kompresije i izrezali s pogrešne strane, drvo će 11.3 ODSIJECANJE GRANA S DRVETA prikliještiti i zarobiti vodilicu i lanac. Ako se lanac zaglavi i pila se ne može ukloniti iz reza, nemojte Slika 13.

  • Page 82: Oštrenje Reznih Elemenata

    Hrvatski Što duže upotrebljavate lanac, to će se on više NAPOMENA produljiti. Zbog toga je važno da redovito prilagođavate Za vrijeme postupka lanac kako biste uklonili olabavljenost. • Turpiju držite ravno uz površinu koja se obrađuje. Zategnite lanac što više možete, ali ga nemojte •...

  • Page 83: Otklanjanje Problema

    Hrvatski OTKLANJANJE PROBLEMA Problem Mogući uzrok Rješenje Motor radi, lanac Naoštrite ili za- Problem Mogući uzrok Rješenje Lanac je zatupl- se okreće, ali ne mijenite lanac jen. reže. pile. Vodilica i lanac Lanac je prejako Podesite nape- se zagrijavaju i iz zategnut.

  • Page 84: Tehnički Podaci

    Ne voda: Lanac nije pod- dozvolite da vo- mazan. Marka: ECHO dilica i lanac rade bez dovolj- Model pro- DCS-310 no maziva. daje: Nepropisana Pričekajte da se (“DCS” znači lančana pila) temperatura za baterijski modul Serijski broj: C87535001001 do C87535100000 skladištenje ba-...
  • Page 85 Hrvatski...
  • Page 86 Magyar Leírás..........87 A láncvezető és lánc összeszerelése..92 Helyezze be az akkumulátoregységet..92 Cél............87 Az akkumulátoregység kivétele....92 Áttekintés..........87 10 Üzemeltetés....... 92 Az elektromos szerszámokra 10.1 Ellenőrizze a lánc olajozását....93 vonatkozó általános 10.2 A gép tartása..........93 biztonsági figyelmeztetések..87 10.3 A gép elindítása........93 Munkaterület biztonság......

  • Page 87: Leírás

    Magyar LEÍRÁS ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK CÉL FIGYELMEZTETÉS Ez a láncfűrész ágak, törzsek, fatönkök és rudak Olvassa el az elektromos kéziszerszámhoz vágásához készült, melynek átmérőjét a láncvezető mellékelt összes biztonsági figyelmeztetést, hossza határoz meg. Kizárólag fa vágására készült. utasítást, ábrát és specifikációt. Az alább felsorolt Kizárólag felnőttek használhatják kültéren és otthoni utasítások be nem tartása áramütést, tűzveszélyt és/ környezetben.

  • Page 88: Személyi Biztonság

    Magyar elektromos kéziszerszám hordozására, húzására vannak-e csatlakoztatva, és használja őket vagy a dugasz kihúzására. Tartsa távol a a rendeltetésüknek megfelelően. Porgyűjtő vezetéket hőtől, olajtól, éles szegélyektől, használata csökkentheti a porral járó veszélyeket. és mozgó alkatrészektől. A sérült vagy • Ne hagyja, hogy a rendszeres használat során összegabalyodott hálózati kábelek megnövelik az megszerzett tapasztalat miatt önteltté...

  • Page 89: Üzemeltetése És Gondozása

    Magyar munkadarabra. Az elektromos kéziszerszámoknak az elektromos kéziszerszám biztonságának az előírt rendeltetési céltól eltérő célra való fenntartását. használata veszélyes. • Soha ne szervizeljen sérült • Tartsa szárazon, tisztán, olajtól és zsírtól akkumulátoregységet, Az akkumulátoregységet mentesen a fogantyúkat és a tartófelületeket. a gyártónak vagy felhatalmazott szerviz Ha csúszósak a fogantyúk és megfogható...

  • Page 90: Használó Megóvasa Avisszarúgásoktól

    Magyar kezelése csökkenti a mozgó fűrészlánccal való A kezelő irányíthatja a visszarúgás erejét, ha véletlen érintkezés esélyét. megtette a megfelelő óvintézkedéseket. Ne engedje el a láncfűrészt. • Tartsa be a kenésre, láncfeszítésre, valamint a láncvezető és a lánc cseréjére vonatkozó •...

  • Page 91: Kockázati Szintek

    Magyar Szimbólum Magyarázat SZIM- JELZÉS JELENTÉS BÓLUM A termék működtetése előtt olvas- sa el és értse meg az összes MEGJEGY- További információkat jelöl. utasítást, és tartsa be az összes ZÉS figyelmeztetést és biztonsági uta- sítást. ÚJRAHASZNOSÍTÁS Viseljen védőszemüveget, fülvédőt és viseljen kemény sisakot, amen- Szelektív gyűjtés.

  • Page 92: Láncvezető És Lánc Kenőanyag Feltöltése

    Magyar 1. Nyissa ki a csomagolást. 10. Húzza meg a láncot. Lásd Állítsa be a lánc feszességét. 2. Olvassa el a dobozban lévő dokumentációt. 11. Húzza meg az anyákat, ha a lánc kellően feszes. 3. Vegyen ki minden nem összeszerelt alkatrészt a dobozból.

  • Page 93: Ellenőrizze A Lánc Olajozását

    Magyar 10.1 ELLENŐRIZZE A LÁNC 23.. ábra OLAJOZÁSÁT 1. Indítsa el a gépet. 2. A bal kezével fogja meg az elülső fogantyút a MEGJEGYZÉS láncfék bekapcsolásához. Ne használja a gépet a lánc kellő olajozása nélkül. 3. Tolja az első kézvédőt/láncféket az első fogantyú irányába a láncfék kikapcsolásához.

  • Page 94: Fa Kivágása

    Magyar Időnként nehéz gondoskodni a saját biztonságáról, • Ne próbálja meg átvágni a bevágást a döntő ezért ne vállalja a felelősséget a segítőért is. vágással. A bevágás és a döntő vágás között megmaradó fa zsanérként fog működni, amikor Miután megtanulta a fűrész használatának alapvető a fa eldől, és a kívánt irányba vezeti azt.

  • Page 95: Feszültség És Kompresszióa Faanyagban

    Magyar • A kezeit mindig tartsa a fogantyúkon. FIGYELMEZTETÉS • Támassza alá a rönköket, ha lehetséges. Ne használjon erős oldószereket vagy tisztítószereket • Amikor lejtőn vagy domboldalon vág, mindig a a műanyag burkolaton vagy a komponenseken. Erős magasabban fekvő oldalon álljon. oldószerek vagy mosószerek károsíthatják a műanyag házat vagy alkatrészeket.

  • Page 96: A Láncvezető Karbantartása

    Magyar SZÁLLÍTÁS ÉS TÁROLÁS MEGJEGYZÉS Javasoljuk, hogy a fontos élezési munkát egy olyan Mielőtt áthelyezi a gépet, mindig szervizben végezzék el, ahol van elektromos élező. • Vegye ki az akkumulátoregységet a gépből. • Ne érjen az indítókapcsoló-reteszeléshez. Ábra 18-21.. • Helyezze fel a tartót a láncvezetőre és a láncra.
  • Page 97 Magyar Probléma Lehetséges ok Megoldás Probléma Lehetséges ok Megoldás A motor jár, de a Állítsa be a lánc A gép nem indul A kioldáshoz A lánc túl feszes. lánc nem forog feszességét. A láncfék nem ill- húzza a láncfé- eszkedik. ket a használó...

  • Page 98: 15 Műszaki Adatok

    Termék neve Láncfűrész Ne működtesse kenve. a láncvezetőt és Márka: ECHO a láncot kellő ke- Modell: DCS-310 nőanyag nélkül. (a "DCS" jelentése láncfűrész) Addig hűtse az Nem megfelelő akkumulátoregy- Sorozatszám: C87535001001 – C87535100000 akkumulátor tár- séget, amíg a olási hőmérsék- környezeti hőm-...
  • Page 99 Magyar...
  • Page 100 Eesti Kirjeldus........101 Paigaldage akuplokk......105 Akuploki eemaldamine......106 Eesmärk..........101 10 Kasutamine......106 Ülevaade..........101 Elektrilise tööriista üldised 10.1 Kontrollige keti määrimise olekut....106 10.2 Hoidke seadmest kinni......106 ohutushoiatused..... 101 10.3 Käivitage seade........106 Tööpiirkonna ohutus.......101 10.4 Seadme seiskamine....... 106 Elektriohutus...........101 10.5 Kasutage ketipidurit........106 Inimeste ohutus........

  • Page 101: Kirjeldus

    Eesti KIRJELDUS ELEKTRILISE TÖÖRIISTA ÜLDISED OHUTUSHOIATUSED EESMÄRK HOIATUS See kettsaag on kavandatud oksade, tüvede, palkide Lugege läbi kõik elektritööriistaga kaasas olevad ja poomide lõikamiseks, mille lubatud diameeter sõltub hoiatused, juhised, joonised ja andmed. Alltoodud juhtplaadi pikkusest. Saag on ette nähtud ainult puidu juhiste eiramine võib põhjustada elektrilööki, tulekahju lõikamiseks.

  • Page 102: Inimeste Ohutus

    Eesti JÄÄKVOOLUSEADE (RCD). RCD kasutamine • Eemaldage juhe vooluallikast ja/või akuplokk vähendab elektrilöögi ohtu. seadme küljest, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist või INIMESTE OHUTUS elektritööriista hoiustamist. See ettevaatusabinõu väldib seadme tahtmatut käivitamist. • Olge tähelepanelik, jälgige oma tegevust •...

  • Page 103: Hooldus

    Eesti ettearvamatult, tekitades tulekahju, PLAHVATUSE tagasi kasutaja suunas või tõmmata teid tasakaalust või vigastuste ohu. välja. • Vältige akuploki või tööriista kokkupuudet tule • Kandke kettsaagi eesmisest käepidemest. Saag või liiga kõrge temperatuuriga. Kokkupuude peab olema välja lülitatud ja kehast eemale lahtise tule või temperatuuriga üle 130°C võib suunatud.

  • Page 104: 5 Soovituslik Ümbritseva

    Eesti Õigete ettevaatusabinõude rakendamisel saab Sümbol Selgitus kasutaja tagasilöögi jõu kontrolli all hoida. Ärge Kasutage silmade ja kõrvade kait- laske saagi lahti. sevahendeid, kukkuvate esemete • Ärge ulatage liiga kaugele ja ärge lõigake ohu korral kandke kiivrit. kõrgemalt kui õla kõrgus. See võimaldab vältida soovimatut kontakti otsaga ja võimaldab Kasutage asjakohast kaitsevarus- ootamatutes olukordades sae paremat kontrollimist.

  • Page 105: Utiliseerimine

    Eesti UTILISEERIMINE LISAGE JUHTPLAADI JA KETI MÄÄRDEAINET Liigiti kogumine. Toodet ei tohi utiliseer- Kontrollige seadmes oleva õli taset. Kui õlitase on ida kodumajapidamisjäätmete seas. Ma- madal, lisage juhtplaadi ja keti määrdeainet järgmiselt. sina asendamisel või selle kasutamise lõpetamisel ei tohi sellest vabaneda OLULINE koos kodumajapidamisjäätmetega.

  • Page 106: Akuploki Eemaldamine

    Eesti 10.3 KÄIVITAGE SEADE HOIATUS • Kui akuplokk või laadija on kahjustatud, vahetage Joonis 1. akuplokk või laadija välja. 1. Ketipiduri vabastamiseks tõmmake eesmist • Enne akuploki paigaldamist või eemaldamist käepiiret / ketipidurit eesmise käepideme suunas. peatage seade ja oodake, kuni mootor seiskub. 2.

  • Page 107: 11 Lõikamise Juhised

    Eesti sinna, kuhu soovite, seega esmalt otsustage, kus see 2. Tagumisest käepidemest tuleb haarata kergelt koht asub! Enne lõikamist puhastage puu ümbrus. parema käega. Töötamisel vajate te head jalgealust ja saega peaks Mittemanuaalne ketipidur peatab saeketi töö sellisel saama töötada ilma takistusteta. viisil, et juhtlati otsas tekkiv tagasilöök käivitab ketipiduri 1.

  • Page 108: Palgi Järkamine

    Eesti Kasutage alati mõlemat kätt. Suur pinge Ärge lõigake saega pea kohal või nii, et juhtlatt on • Kui puitu toetatakse ainult ühest otsast, tehke vertikaalses asendis. esimene lõige suunaga ülespoole umbes 1/3 ulatuses puidu läbimõõdust. Kui sael peaks esinema tagasilöök, ei pruugi teil olla •...

  • Page 109: Lõikelülide Teritamine

    Eesti 3. Keti pingutamiseks keerake keti pingutamise kruvi 2. Puhastage määrdeavasid. päripäeva. 3. Eemaldage servadelt pahk ja tasandage lõikelülid 4. Keti lõdvendamiseks keerake keti pingutamise kruvi lapiku viiliga. vastupäeva. Vahetage juhtplaat välja, kui: 5. Kui keti pingutus on sobiv, keerake lukustusmutrid •...

  • Page 110: Tehnilised Andmed

    Eesti Probleem Võimalik põh- Lahendus Probleem Võimalik põh- Lahendus Mootor töötab, Kett on liiga pin- Reguleerige keti Seade ei käivitu. Ketipiduri vabas- aga kett ei liigu. gul. pingutust. Ketipidur on tamiseks tõm- peal. make seda kasu- Vajadusel vahet- taja suunas. Juhtplaat ja kett age juhtplaat ja on kahjustatud.

  • Page 111: 16 Eü Vastavusdeklaratsioon

    Meie, YAMABIKO Corporation, kinnitame tootja ainuvastutusel, et siin kirjeldatud toode on kooskõlas järgmiste direktiividega. Toote nime- Kettsaag tus: Kaubamärk: ECHO Müügimudel: DCS-310 ("DCS" tähendab kettsaagi) Seerianum- C87535001001 kuni C87535100000 ber: Direktiivid Harmoneeritud standardid/kord 2006/42/EÜ EN 62841-1: 2015+AC: 2015, EN 62841-4-1: 2020...
  • Page 112 Eesti...
  • Page 113 Latviešu Apraksts........114 Ievietojiet akumulatoru bloku....119 Akumulatora bloka izņemšana....119 Paredzētais lietojums......114 10 Ekspluatācija......119 Pārskats..........114 Vispārējie elektroinstrumenta 10.1 Pārbaudiet, vai ķēde nav jāieeļļo.... 119 10.2 Satveriet zāģi.......... 119 drošības brīdinājumi....114 10.3 Iekārtas ieslēgšana.........119 Drošība darba zonā........ 114 10.4 Iekārtas apturēšana........120 Elektrodrošība.........114 10.5 Ķēdes bremzes ieslēgšana....

  • Page 114: Apraksts

    Latviešu APRAKSTS Uz augšu PAREDZĒTAIS LIETOJUMS VISPĀRĒJIE ELEKTROINSTRUMENTA Šis ķēdes zāģis ir paredzēts zaru, stumbru, baļķu un DROŠĪBAS BRĪDINĀJUMI brusu zāģēšanai, kuru diametrs atbilst sliedes griešanas garumam. Tikai kokmateriālu zāģēšanai. BRĪDINĀJUMS Paredzēts lietošanai pieaugušajiem mājas apstākļos, Izlasiet visus ar šo elektroinstrumentu ārpus telpām.

  • Page 115: Personīgā Drošība

    Latviešu vadu karstuma, eļļas, asu malu vai kustīgo daļu tiem, un neignorējiet ar instrumenta lietošanu tuvumā. Bojāti vai samudžināti barošanas vadi saistītos drošības principus. Viens brīdis palielina risku saņemt elektriskās strāvas triecienu. neuzmanības var izraisīt nopietnas traumas. • Strādājot ar elektroinstrumentu ārpus telpām, ELEKTROINSTRUMENTA pārliecinieties, vai arī...

  • Page 116: Tehniskā Apkope

    Latviešu ar viena veida akumulatora bloku, var radīt norādītajam, jūs palielināsiet traumu gūšanas risku, aizdegšanās draudus, ja to izmanto kopā ar citu zāģi šādā veidā nekad nedrīkst turēt. akumulatora bloku. • Turiet ķēdes zāģi tikai pie izolētajām satveršanas • Lietojiet elektroinstrumentus kopā tikai ar tiem virsmām, jo zāģa ķēde var saskarties ar paredzētiem akumulatora blokiem.

  • Page 117: Atsitiena Riska Novēršana

    Latviešu laikā vai tā apkopes veikšanas laikā var izraisīt Vienība Temperatūra smagus miesas bojājumus. Lādētāja darbības temper- 4 °C ~ 40 ˚C atūras diapazons ATSITIENA RISKA NOVĒRŠANA Akumulatora uzglabāša- 0 ˚C ~ 45 ˚C nas temperatūras diapa- Atsitiens rodas tad, kad sliedes priekšējā daļa saskaras zons ar priekšmetu, vai kad koks sakļaujas un iespiež...

  • Page 118: Riska Līmeņi

    Latviešu RISKA LĪMEŅI IEKĀRTAS IZPAKOŠANA BRĪDINĀJUMS Tālāk minētie signālvārdi un to skaidrojumi norāda ar šo produktu saistīto risku līmeni. Read the operator's manual carefully to ensure that you assemble the product correctly. Using a product APZĪMĒ- SIGNĀLS SKAIDROJUMS that has been incorrectly assembled could lead to an JUMS accident or serious injury.

  • Page 119: Ievietojiet Akumulatoru Bloku

    Latviešu EKSPLUATĀCIJA 1. Atskrūvējiet ar uzgriežņu atslēgu ķēdes pārsega uzgriežņus. PIEZĪME 2. Noņemiet ķēdes pārsegu. 3. Ievietojiet ķēdes piedziņas posmus sliedes gropē. Ja zāģis ir jāpārnes uz citu vietu, izņemiet no tā akumulatoru un pārvietošanas laikā neturiet rokas 4. Uzlieciet ķēdes zobus ķēdes kustības virzienā. bloķēšanas pogas tuvumā.

  • Page 120: Iekārtas Apturēšana

    Latviešu 10.4 IEKĀRTAS APTURĒŠANA iekārta saņemtu triecienu. (* šajā brīdī ar labo roku viegli jāsatver aizmugurējais rokturis) Attēls 1. 4. Trieciens tiks pārnests uz bremžu sviru, kas iedarbinās ķēdes bremzi. 1. Lai apturētu iekārtu, atlaidiet aktivizēšanas slēdzi. PIEZĪME ZĀĢĒŠANAS INSTRUKCIJA Ja zāģa ķēde neapstājas, kad ir atlaists sprūda BRIESMAS slēdzis, aktivizējiet ķēdes bremzi, pagaidiet, līdz ķēde...

  • Page 121: Atzarošana

    Latviešu Nedrīkst zāģēt, ja zāģis ir pacelts virs galvas vai siede a) Iezāģējums: 1/3 no diametra un no 30˚ līdz 45˚ atrodas vertikālā stāvoklī. leņķī b) Zāģējuma vieta pretēji koka krišanas virzienam: Ja zāģis izraisa atsitienu, jūs, iespējams, nespēsiet 2,5 līdz 5 cm augstāks novērst iespējamos miesas bojājumus.

  • Page 122: Apkope

    Latviešu Spēcīga noslodze 3. Lai palielinātu ķēdes spriegojumu, pagrieziet ķēdes regulēšanas skrūvi pulksteņrādītāja kustības • Ja baļķis tiek atbalstīts tikai vienā galā, vispirms virzienā. iezāģējiet no apakšas uz augšu aptuveni 1/3 no 4. Lai samazinātu ķēdes spriegojumu, pagrieziet ķēdes baļķa diametra. regulēšanas skrūvi pretēji pulksteņrādītāja kustības •...

  • Page 123: Transportēšana Un Uzglabāšana

    Latviešu PROBLĒMU NOVĒRŠANA 1. Atbrīvojiet sliedes gropi, piemēram, ar mazo skrūvgriezi. Problēma Iespējamais cē- Risinājums 2. Iztīriet eļļošanas atveres. lonis 3. Noņemiet no malām atskarpi un novīlējiet zobus ar plakano vīli. Sliede un ķēde ir Pārāk stingri Noregulējiet ķē- sakarsušas un nospriegota dei spriegojumu.

  • Page 124: Tehniskie Dati

    Latviešu Problēma Iespējamais cē- Risinājums Problēma Iespējamais cē- Risinājums lonis lonis Motors darbojas Uzasiniet vai no- Motors darbojas, Lai vēlreiz iedar- Ķēde nav pietie- Zāģis pārslēd- un ķēde griežas, mainiet zāģa ķē- bet ķēde negriež binātu zāģi, atlai- kami asa. zies aizsardzī- bet nezāģē.

  • Page 125: Atbilstības Deklarācija

    Mēs, YAMABIKO Corporation, ar pilnu atbildību paziņojam, ka šeit norādītais izstrādājums atbilst tālāk norādītajām direktīvām. Izstrādājuma Ķēdes zāģis nosaukums: Zīmols: ECHO Pārdošanas DCS-310 modelis: (“DCS” ir ķēdes zāģis) Sērijas nu- C87535001001 līdz C87535100000 murs: Direktīvas Saskaņotie standarti/procedūra 2006/42/EK EN 62841-1: 2015+AC: 2015, EN...
  • Page 126 Latviešu...
  • Page 127 Lietuvių k. Aprašymas....... 128 Kreipiamosios juostos ir grandinės montavimas..........132 Paskirtis..........128 Akumuliatoriaus įstatymas......133 Apžvalga..........128 Akumuliatoriaus išėmimas......133 Bendrieji darbo su 10 Darbas........133 elektriniais įrankiais saugos 10.1 Grandinės tepimo tikrinimas....133 įspėjimai........128 10.2 Mašinos laikymas rankomis....133 Sauga darbo vietoje....... 128 10.3 Įrenginio paleidimas.......

  • Page 128: Aprašymas

    Lietuvių k. APRAŠYMAS BENDRIEJI DARBO SU ELEKTRINIAIS ĮRANKIAIS PASKIRTIS SAUGOS ĮSPĖJIMAI Grandininis pjūklas yra skirtas pjauti šakoms, ĮSPĖJIMAS kamienams, malkoms ir sijoms, kurių skersmuo priklauso nuo kreipiamosios juostos ilgio. Jis yra skirtas Perskaitykite ir peržiūrėkite visus su šiuo tik medienai pjauti. elektriniu įrankiu pateiktus saugos nurodymus, instrukcijas, iliustracijas ir specifikacijas.

  • Page 129: Asmeninė Sauga

    Lietuvių k. • Jeigu elektrinį įrankį būtinai turite naudoti • Nenaudokite elektrinio įrankio, jeigu jis jungikliu drėgnoje vietoje, maitinimo įtampos kontūrą neįsijungia ir neišsijungia. Bet koks elektrinis apsaugokite LIEKAMOSIOS SROVĖS ĮTAISU įrankis, kurio negalima valdyti jungikliu, yra (RCD). Naudodami RCD sumažinsite elektros pavojingas ir turi būti sutvarkytas.

  • Page 130: Techninė Priežiūra

    Lietuvių k. vandeniu. Jeigu skystis pateko į akis, • Visada tvirtai atsistokite ir grandininiu pjūklu nedelsdami kreipkitės į gydytoją. Išsiliejęs skystis dirbkite tik stovėdami ant fiksuoto, įtvirtinto gali sukelti dirginimą arba nudegimus. ir lygaus paviršiaus. Dirbdami ant slidaus arba nestabilaus paviršiaus galite prarasti pusiausvyrą ir •...

  • Page 131: Rekomenduojama Aplinkos Temperatūra

    Lietuvių k. naudotojas, turite imtis keleto veiksmų, kad dirbdami Simbolis Paaiškinimas išvengtumėte nelaimingų atsitikimų ir nesusižalotumėte. Nuolatinė srovė – srovės tipas ar- Atatranka įvyksta dėl netinkamo pjūklo naudojimo ir ba charakteristikos. (arba) netaisyklingo valdymo ar darbo sąlygų; jos Atsargumo priemonės, susijusios galima išvengti imantis toliau nurodytų...

  • Page 132: Perdirbimas

    Lietuvių k. 5. Dėžę ir pakuotę išmeskite laikydamiesi atitinkamų SIMBO- SIGNALINIS REIKŠMĖ reikalavimų. ŽODIS PASTABA Skirta papildomai informa- JUOSTOS IR GRANDINĖS TEPIMO cijai. ALYVOS PAPILDYMAS Patikrinkite alyvos lygį įrenginyje. Jei alyvos lygis PERDIRBIMAS žemas, papildykite juostos ir grandinės tepimo alyvos toliau nurodyta tvarka.

  • Page 133: Akumuliatoriaus Įstatymas

    Lietuvių k. 10.2 MAŠINOS LAIKYMAS RANKOMIS PASTABA Uždėję naują grandinę, paleiskite grandininį pjūklą Paveikslas 8. 2–3 minutėms, kad išbandytumėte grandinę. Po 1. Grandininį pjūklą laikykite viena ranka suėmę už pirmojo naudojimo grandinė pailgėja, todėl patikrinkite galinės rankenos, o kita ranka – už priekinės įtempimą...

  • Page 134: Automatinis Grandinės Stabdys

    Lietuvių k. Pjūklą reikia laikyti dešinėje savo kūno pusėje, kaire 4. Keipkitės į įgaliotąjį techninės priežiūros centrą, kad ranka suėmus priekinę rankeną, o dešine – galinę įrenginį suremontuotų, jei: rankeną, ir dešinės rankos smiliumi valdyti pagrindinį • Grandinės stabdys iš karto nesustabdo jungiklį.

  • Page 135: Medžio Šakų Nupjaustymas

    Lietuvių k. 11.5 ĮTEMPIMAS IR SUSPAUDIMAS 3. Kaip nuleisti didelį medį. MEDIENOJE • Kai reikia nuleisti didelius medžius, kurių skersmuo bent du kartus didesnis už pjovimo 15-17. paveikslas juostos ilgį, išpjovų pjūvius reikia pradėti iš vienos pusės ir traukti pjūklą pro kitą išpjovos PERSPĖJIMAS pusę.

  • Page 136: Grandinės Įtempimo Reguliavimas

    Lietuvių k. 12.1 GRANDINĖS ĮTEMPIMO PASTABA REGULIAVIMAS Proceso metu: Paveikslas 2-7.. • Dildę laikykite priglaustą prie galandamo paviršiaus. Kuo daugiau naudojate grandinę, tuo ji labiau ilgėja. • Galąskite dildės vidurine dalimi. Todėl svarbu reguliariai reguliuoti grandinės įtempimą ir • Galąsdami paviršių spauskite nestipriai, tačiau sumažinti per didelį...

  • Page 137: Trikčių Šalinimas

    Lietuvių k. • Laikymo vieta turi būti: Problema Galima priežas- Sprendimas • Neprieinama vaikams. • Be koroziją sukeliančių medžiagų, pavyzdžiui, Variklis dirba, Sureguliuokite Grandinė perne- sodo chemikalų ar ledo tirpinimo druskų. tačiau grandinė grandinės įtem- lyg įtempta. nesisuka. pimą. TRIKČIŲ ŠALINIMAS Pakeiskite krei- Kreipiamoji juos- piamąją...

  • Page 138: Techniniai Duomenys

    Gaminio pa- Grandininis pjūklas tepę kreipiamo- vadinimas: sios juostos ir Prekės žen- ECHO grandinės. klas: Atvėsinkite sudė- Netinkama ba- Komercinio DCS-310 tinę bateriją iki terijos laikymo modelio pa- aplinkos temper- temperatūra. vadinimas: atūros. („DCS“ yra grandininio pjūklo modelis)
  • Page 139 Lietuvių k. Serijos Nr.: Nuo C87535001001 iki C87535100000 Direktyvos Darnieji standartai / procedūra 2006/42/EB EN 62841-1: 2015+AC: 2015, EN 62841-4-1: 2020 2014/30/ES EN 55014-1: 2017+A11: 2020, EN 55014-2: 2015 2011/65/ES, EN IEC 63000: 2018 (ES)2015/863 2000/14/EB, V priedas 2005/88/EB Garso galios Išmatuotas: 95.4 dB(A) / garantuotas: lygis: 99 dB(A)
  • Page 140 Srpski Opis.......... 141 Uklanjanje baterijskog pakovanja...146 10 Rad..........146 Svrha............141 Pregled........... 141 10.1 Ispitivanje podmazivanja lanca....146 Opšta bezbednosna 10.2 Držanje mašine........146 10.3 Pokretanje mašine........146 upozorenja za električni alat.. 141 10.4 Zaustavite mašinu........146 Bezbednost radnog okruženja....141 10.5 Rad sa kočnicom lanca......146 Zaštita od struje........141 10.6 Automatska kočnica lanca......147 Lična zaštita...........

  • Page 141: Opis

    Srpski OPIS OPŠTA BEZBEDNOSNA UPOZORENJA ZA ELEKTRIČNI SVRHA ALAT Ova motorna testera je namenjena za sečenje grana, UPOZORENJE stabala, balvana i greda prečnika koji je određen reznom dužinom mača. Namenjena je isklјučivo za Pročitajte sva sigurnosna upozorenja, uputstva, sečenje drveta. ilustracije i specifikacije isporučene sa ovim električnim alatom.

  • Page 142: Lična Zaštita

    Srpski prikladan za spolјašnju upotrebu smanjuje rizik od • Nemojte upotreblјavati električni alat ako se strujnog udara. prekidačem ne može uklјučiti i isklјučiti. Svaki električni alat koji se ne može kontrolisati pomoću • Ako je rad sa električnim alatom na vlažnom prekidača je opasan i mora se popraviti.

  • Page 143: Usluga

    Srpski lekarsku pomoć. Tečnost izašla iz baterije može • Uvek zadržite pravilan stav i vršite rad izazvati iritaciju ili opekotine. motornom testerom samo kada stojite na čvrstoj, sigurnoj i ravnoj površini. Klizave ili • Nemojte koristiti baterijsko pakovanje ili alat nestabilne površine mogu dovesti do gubitka ako su oštećeni ili modifikovani.

  • Page 144: Preporučeni Opseg Ambijentalne Tetmperature

    Srpski motorne testere, morate preduzeti nekoliko koraka kako Simbol Objašnjenje biste poslove rezanja oslobodili nezgoda ili povrede. Jednosmerna struja - tip ili karak- Povratni udar je rezultat loše upotrebe alata i/ili teristika struje. nepravilnih radnih procedura ili uslova i može se izbeći Mere predostrožnosti koje uključu- preduzimanjem ispravnih mera predostrožnosti datih ju vašu bezbednost.

  • Page 145: Recikliranje

    Srpski 4. Izvadite mašinu iz kutije. SIMBOL SIGNAL ZNAČENJE 5. Odložite kutiju i materijal pakovanja u skladu sa NAPOMENA Dato radi dodatnih informa- lokalnim propisima. cija. DODAJTE MAZIVO MAČA I RECIKLIRANJE LANCA Ispitajte količinu ulјa u mašini. Ako je nivo ulјa nizak, Odvojeno odlaganje.

  • Page 146: Postavljanje Baterijskog Pakovanja

    Srpski 1. Ispitajte nivo maziva mašine na indikatoru ulјa. NAPOMENA 2. Dodajte još maziva ako je potrebno. Ako pokrenete motornu testeru sa novim lancem, isprobajte je 2-3 minuta. Novi lanac se produžuje 10.2 DRŽANJE MAŠINE nakon prve upotrebe, proverite zategnutost i zategnite lanac ako je potrebno.

  • Page 147: Automatska Kočnica Lanca

    Srpski Nije potrebno snažno pritisnuti da bi se sprovelo • Kočnica lanca ne ostaje u deaktiviranoj poziciji sečenje. Ako je lanac pravilno naoštren, sečenje bi bez pomoći. moralo biti relativno bez napora. 10.6 AUTOMATSKA KOČNICA LANCA Neki materijali mogu negativno uticati na kućište motorne testere.(na primer: kiselina drveta palme, Slika 24.

  • Page 148: Kresanje Drveta

    Srpski • Finalni rez se kreira vođenjem testere napred OPREZ unutar reza kako bi se došlo do preloma. Ako pogrešno procenite dejstvo napregnutosti i kompresije i režete sa pogrešne strane, drvo će 11.3 KRESANJE DRVETA uhvatiti mač i lanac, zarobivši ih. Ako se lanac zablokira i testera se ne može izvući iz reza nemojte Slika 13.

  • Page 149: Podešavanje Zategnutosti Lanca

    Srpski 12.1 PODEŠAVANJE ZATEGNUTOSTI NAPOMENA LANCA Tokom procesa, Slika 2-7. • Turpiju držite ravno na površini koju treba naoštriti. • Koristite središnju tačku turpije. Što više koristite lanac on postaje duži. Zbog toga je važno da redovno podešavate lanac kako biste rešili •...

  • Page 150: Otklanjanje Problema

    Srpski OTKLANJANJE PROBLEMA Problem Mogući uzrok Rešenje Motor radi ali se Lanac je suviše Podesite zateg- Problem Mogući uzrok Rešenje lanac ne okreće. zategnut. nutost lanca. Mač i lanac post- Lanac je suviše Podesite zateg- Zamenite mač i aju vrući i dime zategnut.

  • Page 151: Tehnički Podaci

    Nemojte Lanac nije pod- dozvoliti da mač mazan. i lanac rade bez Marka: ECHO dovolјnog pod- Prodajni mod- DCS-310 mazivanja. Ohladite baterij- (značenje „DCS“ je motorna testera) Nepravilna tem- sko pakovanje peratura skladiš- dok ne padne na Serijski broj:...
  • Page 152 Srpski 2014/30/EU EN 55014-1: 2017+A11: 2020, EN 55014-2: 2015 2011/65/EU, EN IEC 63000: 2018 2015/863/EU 2000/14/EC, Dodatak V 2005/88/EC Nivo jačine Izmereno: 95.4 dB(A) / Garantovano: zvuka: 99 dB(A) Broj sertifikata ispitivanja po standardu EZ: MD-277 izdaje SGS Fimko Ltd (0598), Takomotie 8, FI-00380 Helsinki, Finland.
  • Page 153 Slovenščina Opis.......... 154 Namestitev akumulatorja......159 Odstranite akumulator......159 Namen............154 10 Delovanje......... 159 Pregled........... 154 Splošna opozorila v zvezi z 10.1 Preverite, ali je veriga zadostno namazana..........159 električnimi orodji....154 10.2 Držanje žage.......... 159 Varnost na območju dela......154 10.3 Zagon naprave........159 Električna varnost........154 10.4 Zaustavitev naprave.......

  • Page 154: Opis

    Slovenščina OPIS SPLOŠNA OPOZORILA V ZVEZI Z ELEKTRIČNIMI NAMEN ORODJI Motorna žaga je zasnovana za žaganje vej, debel, OPOZORILO hlodov in tramov debeline, ki jo določa rezalna dolžina vodila. Namenjena je izključno žaganju lesa. Preberite vsa varnostna opozorila, navodila, slike in tehnične podatke, ki so priloženi temu Namenjena je zgolj za domačo uporabo na prostem, električnemu orodju.

  • Page 155: Osebna Varnost

    Slovenščina • Če je uporaba električnega orodja v vlažnem ki ga ni mogoče nadzirati s stikalom, je nevarno in okolju neizbežna, uporabite INŠTALACIJSKI ga je potrebno popraviti. ODKLOPNIK (RDC). Uporaba te naprave bo • Vtič odklopite iz vira napajanja in/ali iz zmanjšala nevarnost električnega udara.

  • Page 156: Servisiranje

    Slovenščina poiščite zdravniško pomoč. Tekočina iz baterije • Vedno stojte trdno na tleh in uporabljajte lahko povzroči draženje ali opekline. motorno žago le na trdni, varni in ravni podlagi. Spolzke ali nestabilne površine lahko povzročijo • Baterijskega sklopa ali orodja, ki je izgubo ravnotežja ali nadzora nad motorno žago.

  • Page 157: Priporočeni Razpon Za Temperaturo Okolja

    Slovenščina v motorno žago. Če uporabljate motorno žago, morate Simbol Razlaga tudi sami poskrbeti za primerno zaščito med žaganjem. Varnostni ukrepi. Povratni udarec je posledica nepravilne uporabe orodja in/ali nepravilnih delovnih postopkov ali pogojev, temu Pred uporabo orodja morate pre- pa se lahko izognete s pravilnimi ukrepi, opisanimi brati in razumeti vsa navodila ter spodaj:...

  • Page 158: Recikliranje

    Slovenščina RECIKLIRANJE DOLIVANJE OLJA ZA VODILO IN VERIGO Ločeno zbiranje. Ne smete zavreči med Preverite količino olja v žagi. Če je nivo olja nizek, navadne gospodinjske odpadke. Če je dodajte olje za vodilo in verigo po opisanem postopku. treba napravo zamenjati ali je ne potre- bujete več, je ne zavrzite med gospo- POMEMBNO dinjske odpadke.

  • Page 159: Namestitev Akumulatorja

    Slovenščina NAMESTITEV AKUMULATORJA 3. Pazite, da je palec roke, s katero držite sprednji ročaj, pod ročajem. Slika 2. 10.3 ZAGON NAPRAVE OPOZORILO Slika 1. • Če je akumulator ali polnilec poškodovan, ga zamenjajte. 1. Povlecite sprednji ščit za dlani/zavoro verige proti •...

  • Page 160: Navodila Za Rezanje

    Slovenščina Nekateri materiali lahko negativno vplivajo na ohišje POMEMBNO vaše verižne žage. (Primer: kislina palmovega drevesa, Pri preverjanju delovanja neročne zavore verige gnojilo itd.) uporabite material z mehko površino, kot je les, da Da bi se izognili poslabšanju stanja ohišja, skrbno zagotovite učinek, pri tem pa ne poškodujete žage.

  • Page 161: Obrezovanje Dreves

    Slovenščina • Končni rez naredite tako, da povlečete žago PREVIDNO naprej v rezu, da dosežete tečaj. Če ste napačno presodili učinke napetosti in stiskanja ter zarezali z napačne strani, bo les ukleščil vodilno 11.3 OBREZOVANJE DREVES palico in verigo. Če se veriga zatakne in žage ni mogoče odstraniti iz reza, je ne vlecite na silo.

  • Page 162: Ostrenje Rezil

    Slovenščina Verigo čim bolj privijte, vendar ne pretesno, da je ne OPOMBA morete več zavrteti prosto z dlanjo. Med postopkom OPOZORILO • naj bo pila plosko postavljena na površino, ki jo želite nabrusiti. Upadla veriga se lahko iztakne in povzroči hujše poškodbe ali celo smrt.

  • Page 163: Odpravljanje Napak

    Slovenščina • Žago hranite stran od sredstev, ki lahko Težava Možen vzrok Rešitev povzročajo korozijo, kot so vrtne kemikalije in Motor se za- Veriga je preveč Nastavite nape- soli proti zmrzali. žene, vendar se napeta. tost verige. veriga ne premi- ODPRAVLJANJE NAPAK Vodilo in veriga Po potrebi za-...

  • Page 164: Tehnični Podatki

    Blagovna ECHO če nista dovolj znamka: namazani. Prodajni mod- DCS-310 Ohladite akumu- Nepravilna tem- lator, dokler tem- ("DCS" pomeni verižna motorna žaga) peratura za peratura ne pade shranjevanje Serijska šte- C87535001001 do C87535100000 na sobno tem- akumulatorja.
  • Page 165 Slovenščina 2014/30/EU, EN 55014-1: 2017+A11: 2020, EN 55014-2: 2015 2011/65/EU, EN IEC 63000: 2018 (EU)2015/863 2000/14/ES, Priloga V 2005/88/ES Raven Izmerjeno:95.4 dB (A)/zagotovljeno: 99 zvočne moči: dB (A) Številko certifikata ES o pregledu tipa:MD-277 je izdal SGS Fimko Ltd (0598), Takomotie 8, FI-00380 Helsinki, Finland.
  • Page 166 Bosanski Opis.......... 167 Postavljanje baterijskog pakovanja..172 Uklanjanje baterijskog pakovanja...172 Namjena..........167 10 Rad..........172 Pregled........... 167 Opća bezbjednosna 10.1 Ispitivanje podmazivanja lanca....172 10.2 Držanje mašine........172 upozorenja za električni alat.. 167 10.3 Pokretanje mašine........172 Bezbjednost radnog okruženja....167 10.4 Zaustavljanje mašine......172 Zaštita od struje........167 10.5 Rad sa kočnicom lanca......

  • Page 167: Opis

    Bosanski OPIS OPĆA BEZBJEDNOSNA UPOZORENJA ZA ELEKTRIČNI NAMJENA ALAT Ova motorna pila je namijenjena za rezanje grana, UPOZORENJE stabala, balvana i greda prečnika koji je određen reznom dužinom mača. Namijenjena je isklјučivo za Pročitajte sva sigurnosna upozorenja, uputstva, rezanje drveta. ilustracije i specifikacije isporučene sa ovim električnim alatom.

  • Page 168: Lična Zaštita

    Bosanski prikladan za spolјašnju upotrebu smanjuje rizik od Odgovarajući električni alat će posao obaviti bolјe strujnog udara. i bezbjednije brzinom za koju je projektovan. • Ako je rad sa električnim alatom na vlažnom • Nemojte upotreblјavati električni alat ako se mjestu neizbježan, upotrijebite napajanje sa prekidačem ne može uklјučiti i isklјučiti.

  • Page 169: Servis

    Bosanski slučajnog kontakta, isperite vodom. Ako tečnost • Uvijek zadržite pravilan stav i vršite rad dođe u kontakt sa očima, dodatno potražite motornom pilom samo kada stojite na čvrstoj, ljekarsku pomoć. Tečnost izašla iz baterije može sigurnoj i ravnoj površini. Klizave ili nestabilne izazvati iritaciju ili opekotine.

  • Page 170: Preporučeni Raspon Temperature Okruženja

    Bosanski motorne pile, morate preduzeti nekoliko koraka kako Simbol Objašnjenje biste poslove rezanja oslobodili nezgoda ili povrede. Jednosmjerna struja - tip ili karak- Povratni udar je rezultat loše upotrebe alata i/ili teristika struje. nepravilnih radnih procedura ili uslova i može se izbjeći Mjere opreza koje se tiču vaše preduzimanjem ispravnih mera predostrožnosti datih bezbjednosti.

  • Page 171: Recikliranje

    Bosanski 4. Izvadite stroj iz kutije. SIMBOL SIGNAL ZNAČENJE 5. Odložite kutiju i materijal pakovanja u skladu sa NAPOMENA Dato radi dodatnih informa- lokalnim propisima. cija. DODAJTE MAZIVO MAČA I RECIKLIRANJE LANCA Ispitajte količinu ulјa u mašini. Ako je nivo ulјa nizak, Odvojeno prikupljanje.

  • Page 172: Postavljanje Baterijskog Pakovanja

    Bosanski 1. Ispitajte nivo maziva mašine na indikatoru ulјa. BILJEŠKA 2. Dodajte još maziva ako je potrebno. Ako pokrenete motornu pilu sa novim lancem, isprobajte je 2-3 minute. Novi se lanac produžuje 10.2 DRŽANJE MAŠINE nakon prve upotrebe, provjerite zategnutost i zategnite lanac ako je potrebno.

  • Page 173: Automatska Kočnica Lanca

    Bosanski Nije potrebno snažno pritisnuti da bi se sprovelo • Kočnica lanca ne zaustavi lanac trenutno. rezanje. Ako je lanac pravilno naoštren, rezanje bi • Kočnica lanca ne ostaje u deaktiviranoj poziciji moralo biti relativno bez napora. bez pomoći. Neki materijali mogu negativno uticati na kućište 10.6 AUTOMATSKA KOČNICA LANCA motorne pile.(na primer: kiselina drveta palme, sredstvo za prehranu itd.)

  • Page 174: Kresanje Drveta

    Bosanski • Uvedite pilu u prvi rez veoma pažljivo kako ne OPREZ biste izazvali povratni udarac. Ako pogrešno procijenite dejstvo napregnutosti i • Završni rez se kreira vođenjem pile naprijed kompresije i režete sa pogrešne strane, drvo će unutar reza kako bi se došlo do preloma. uhvatiti mač...

  • Page 175: Podešavanje Zategnutosti Lanca

    Bosanski 12.1 PODEŠAVANJE ZATEGNUTOSTI BILJEŠKA LANCA Tokom procesa, Slika 2-7. • Turpiju držite ravno na površini koju treba naoštriti. • Koristite središnju tačku turpije. Što više koristite lanac on postaje duži. Zbog toga je važno da redovno podešavate lanac kako biste riješili •...

  • Page 176: Rješavanje Problema

    Bosanski RJEŠAVANJE PROBLEMA Problem Mogući uzrok Rješenje Motor radi i la- Naoštrite ga ili Problem Mogući uzrok Rješenje Lanac je is- nac rotira, ali ne stavite novi la- tuplјen. reže. nac. Mač i lanac post- Lanac je suviše Podesite zateg- aju vrući i dime zategnut.

  • Page 177: Tehnički Podaci

    Nemojte Lanac nije pod- Marka: ECHO dozvoliti da mač mazan. i lanac rade bez Prodajni mod- DCS-310 dovolјnog pod- mazivanja. (značenje “DCS” je motorna pila) Ohladite baterij- Serijski broj: C87535001001 do C87535100000 Nepravilna tem- sko pakovanje peratura skladiš-...
  • Page 178 Bosanski...
  • Page 179 Македонски Опис......... 180 Составете ги водичот за ланец и ланецот..........185 Цел............180 Поставете ја батеријата....... 186 Преглед..........180 Извадете ја батеријата......186 Општи безбедносни 10 Работење.........186 предупредувања за 10.1 Проверете го подмачкувањето на електрични алатки....180 ланецот..........186 Безбедност во областа каде што се 10.2 Држете...

  • Page 180: Опис

    Македонски ОПИС 37 Непотпрана 38 Горе страна ЦЕЛ ОПШТИ БЕЗБЕДНОСНИ Оваа моторна пила е наменета за сечење гранки, ПРЕДУПРЕДУВАЊА ЗА стебла, трупци и греди со дијаметар утврден со ЕЛЕКТРИЧНИ АЛАТКИ должината на сечењето на водичот за ланец. Наменета е само за сечење на дрво. ПРЕДУПРЕДУВАЊЕ...

  • Page 181: Лична Безбедност

    Македонски електричната алатка, ризикот од струен удар и ракавиците подалеку од подвижните ќе се зголеми. делови. Лабавата облека, накитот или долгата коса може да се заплеткаат во • Не оптоварувајте ја жицата. Никогаш не подвижните делови. користете ја жицата за носење, влечење или...

  • Page 182: Употреба И Грижа За Батеријата На Алатката

    Македонски помала веројатност да се сврзат и полесно се упатствата. Ако се полни неправилно или на контролираат. температури кои се надвор од наведениот опсег, може да дојде до оштетување на • Користете ги електричната алатка, батеријата и да се зголеми ризикот од пожар. додатоците, деловите...

  • Page 183: Спречете Го Повратниот Удар На Операторот

    Македонски • Кога сечете голема гранка којашто е под Контактот со врвот во некои случаи може да затегнување, внимавајте да не ви се врати. предизвика ненадејна обратна реакција, удирајќи го Кога ќе се ослободи затегнувањето во водичот за ланец нагоре и наназад кон операторот. дрвените...

  • Page 184: Симболи На Производот

    Македонски Предмет Температура Симбол Објаснување Опсег на температурата 4 °C ~ 40 ˚C Гарантирано ниво на јачина на за полнење на звукот акумулаторот Опсег на температурата 4 °C ~ 40 ˚C за работа на полначот НИВОА НА РИЗИК Опсег на температурата 0 ˚C ~ 45 ˚C за...

  • Page 185: Инсталирање

    Македонски ВАЖНО На крајот од нивниот корисен работен век, фрлете ги батериите внимавајќи Користете средство за подмачкување за водичот за на околината. Батеријата содржи Батерии ланец и ланецот коешто е наменето само за ланци материјал којшто е опасен за вас и за и...

  • Page 186: Поставете Ја Батеријата

    Македонски 10.1 ПРОВЕРЕТЕ ГО БЕЛЕШКА ПОДМАЧКУВАЊЕТО НА Ако ја вклучите моторната пила со нов ланец, ЛАНЕЦОТ испробајте ја 2 до 3 минути. Новиот ланец станува подолг по првата употреба, испитајте ја БЕЛЕШКА затегнатоста и затегнете го ланецот доколку е потребно. Не...

  • Page 187: Управувајте Со Сопирачката На Ланецот

    Македонски 2. Ракувајте со предните и задните рачки со раце БЕЛЕШКА (лабаво фатете ги), така што водичот за ланец Ако ланецот на пилата не запре кога ќе се може да се постави на висина од околу 70 см ослободи прекинувачот за чкрапецот, активирајте како...

  • Page 188: Исечете Гранка Од Дрво

    Македонски Дрвото што паѓа може сериозно да оштети сѐ што • Вметнете ја пилата во делот каде што го може да удри – автомобил, куќа, ограда, далновод направивте првиот засек многу внимателно за или друго дрво. Постојат начини да направите да...

  • Page 189: Одржување

    Македонски ВНИМАНИЕ ПРЕДУПРЕДУВАЊЕ Ако погрешно сте ги процениле ефектите од Извадете ја батеријата од машината пред притисокот и компресијата и сечете од погрешната одржување. страна, дрвото ќе го штипне водичот за ланец и ланецот, заробувајќи ги. Ако ланецот се заглави 12.1 ПРИСПОСОБЕТЕ...

  • Page 190: Одржување На Водичот За Ланец

    Македонски ПРЕВОЗ И СКЛАДИРАЊЕ 1. Затегнување на ланецот. 2. Наострете го аголот на секачите со тркалезна Пред да ја преместувате машината, секогаш турпија со дијаметар од 4,5 mm. • Извадете ја батеријата од машината. 3. Наострете ја горната плоча, страничната плоча и мерачот...

  • Page 191: Решавање Проблеми

    Македонски РЕШАВАЊЕ ПРОБЛЕМИ Проблем Можна Решение причина Проблем Можна Решение Моторот Приспособете ја причина Ланецот е работи, но затегнатоста на премногу тесен. ланецот не ланецот. Водичот за Приспособете ја Ланецот е ротира. ланец и затегнатоста на премногу тесен. Заменете ги ланецот...

  • Page 192: Технички Податоци

    Македонски Проблем Можна Решение Проблем Можна Решение причина причина Машината не се Повлечете ја Моторот Отпуштете го вклучува. сопирачката на работи, но прекинувачот за Сопирачката на ланецот во ланецот не сече Машината е во чкрапецот и ланецот е насоката на правилно...

  • Page 193: Изјава За Усогласеност Со Европските Заедници

    Ние, Корпорацијата YAMABIKO, изјавуваме на наша сопствена одговорност дека туканаведениот производ е во согласност со следните директиви. Име на Моторна пила производот: Бренд: ECHO Модел за DCS-310 продажба: (значењето на „DCS“ е моторна пила) Сериски C87535001001 до C87535100000 број: Директиви Усогласени стандарди/постапка...
  • Page 194 Македонски...
  • Page 195 Español Descripción......196 Montaje de la barra de guía y la cadena 201 Instalación de la batería......201 Finalidad..........196 Retirada de la batería......201 Perspectiva general........196 10 Funcionamiento.......201 Advertencias generales de 10.1 Examen de la lubricación de la cadena..201 seguridad para herramientas 10.2 Sujeción de la máquina......

  • Page 196: Descripción

    Español DESCRIPCIÓN ADVERTENCIAS GENERALES DE SEGURIDAD PARA FINALIDAD HERRAMIENTAS ELÉCTRICAS Esta motosierra se ha diseñado para cortar ramas, AVISO troncos, leños y vigas de un diámetro determinado por la longitud de corte de la barra de guía. Se ha diseñado Lea todas las advertencias de seguridad, únicamente para cortar madera.

  • Page 197: Seguridad Personal

    Español • Cuando utilice una herramienta eléctrica en puede provocar lesiones graves en una fracción de exteriores, use un cable alargador adecuado segundo. para uso en exterior. La utilización de un cable UTILIZACIÓN Y CUIDADO DE adecuado para uso en exterior reduce el riesgo de descarga eléctrica.

  • Page 198: Servicio

    Español de batería puede dar lugar a un riesgo de incendio motosierra puede hacer que su ropa o su cuerpo cuando se usa con otra batería. se enreden con la cadena de la sierra. • Utilice las herramientas eléctricas únicamente •...

  • Page 199: Prevención Del Retroceso Del Operario

    Español metal, plástico, mampostería o materiales de • Utilice únicamente barras y cadenas de repuesto construcción que no sean madera. El uso de especificadas por el fabricante. Las barras y la motosierra para operaciones distintas de las cadenas de repuesto incorrectas pueden provocar previstas podría dar lugar a una situación peligrosa.

  • Page 200: Niveles De Riesgo

    Español La recogida selectiva de máquinas y Símbolo Explicación embalajes utilizados permite reciclarlos Utilice una protección adecuada y volver a utilizarlos. El uso de mate- para los pies/las piernas y las riales reciclados ayuda a evitar la con- manos/los brazos. taminación medioambiental y disminuye la necesidad de usar materias primas.

  • Page 201: Montaje De La Barra De Guíay La Cadena

    Español INSTALACIÓN DE LA BATERÍA IMPORTANTE Utilice un lubricante para barras y cadenas que sea Figura 2. solo para cadenas y engrasadores de cadenas. AVISO NOTA • Si la batería o el cargador ha sufrido daños, sustituya la batería o el cargador. La máquina viene de fábrica sin lubricante para barras •...

  • Page 202: Puesta En Marcha De La Máquina

    Español 1. Sujete la motosierra con una mano en el asa • El freno de la cadena no detiene la cadena posterior y con la otra mano en el asa delantera. inmediatamente. Use ambas manos al utilizar la máquina. • El freno de la cadena no permanece en la posición desacoplada sin ayuda.

  • Page 203: Tala De Un Árbol

    Español Una vez que haya aprendido las técnicas básicas de interior de la muesca para dejar la parte no uso de la motosierra, su mejor ayuda será su propio cortada de la madera como bisagra. sentido común. • No intente cortar hasta la muesca con el corte de tala.

  • Page 204: Tensión Y Compresión En Madera

    Español MANTENIMIENTO PRECAUCIÓN Manténgase en el lado cuesta arriba de los troncos. AVISO No permita que líquidos de frenos, gasolina y otros El tronzado es el corte de troncos o árboles caídos en derivados del petróleo toquen las piezas de plástico. trozos más pequeños.

  • Page 205: Afilado De Los Cortadores

    Español 6. Lleve la cadena a la mitad de la barra de guía en 3. Elimine las rebabas de los bordes y nivele las la parte inferior, lejos de la barra. El espacio entre cuchillas con una lima plana. la guía de la cadena y la barra de guía debe estar Sustituya la barra si: entre 3 mm y 4 mm.

  • Page 206: Solución De Problemas

    Español SOLUCIÓN DE PROBLEMAS Problema Posible causa Solución El motor funcio- La cadena está Ajuste la tensión Problema Posible causa Solución na, pero la cade- demasiado ten- de la cadena. na no gira. La barra de guía La cadena está Ajuste la tensión y la cadena se demasiado ten-...

  • Page 207: Datos Técnicos

    Español Problema Posible causa Solución Problema Posible causa Solución La máquina no Tire del freno de El motor funcio- Suelte el inter- La máquina está se pone en El freno de la ca- la cadena en la na, pero la cade- ruptor gatillo y en el modo de marcha.

  • Page 208: Declaración De Conformidad Ce

    Nombre del Motosierra producto: Marca: ECHO Modelo de DCS-310 ventas: (el significado de "DCS" es motosierra) Número de C87535001001 a C87535100000 serie: Directivas Normas armonizadas/Procedimiento 2006/42/CE...
  • Page 209 Español...
  • Page 210 Italiano Descrizione......211 Installazione della batteria......216 Rimozione del gruppo batteria....216 Destinazione d'uso......... 211 10 Funzionamento......216 Panoramica..........211 Avvertenze di sicurezza 10.1 Controllo della lubrificazione della catena.............216 comuni a tutti gli utensili 10.2 Impugnatura dell'apparecchio....216 elettrici........211 10.3 Avvio dell'apparecchio......216 Sicurezza dell'area di lavoro....211 10.4 Arresto dell'apparecchio......

  • Page 211: Descrizione

    Italiano DESCRIZIONE AVVERTENZE DI SICUREZZA COMUNI A TUTTI GLI DESTINAZIONE D'USO UTENSILI ELETTRICI Questa sega a catena è progettata per tagliare rami, AVVERTIMENTO tronchi e travi di diametro variabile in base alla lunghezza di taglio della barra guida. È progettata per Consultare tutte le avvertenze di sicurezza, le tagliare esclusivamente legno.

  • Page 212: Sicurezza Personale

    Italiano esterni. L'uso di un cavo idoneo riduce il rischio di utensile elettrico corretto è più sicuro ed efficace al scossa elettrica. regime per cui è stato progettato. • Se è necessario lavorare in un luogo umido, • Non usare l'utensile elettrico se l'interruttore utilizzare un circuito elettrico dotato di non funziona correttamente.

  • Page 213: Riparazioni

    Italiano terminali. Il cortocircuito dei terminali della batteria sicurezza per orecchie, testa, mani, gambe e comporta il rischio di incendio o ustioni. piedi. Un'attrezzatura di protezione adeguata riduce il rischio di infortuni causati da detriti scagliati dalla • L’utilizzo improprio dell'utensile elettrico può motosega o dal contatto accidentale con la catena.

  • Page 214: Prevenzione Del Rischio Di Contraccolpo

    Italiano PREVENZIONE DEL RISCHIO Condizione Temperatura DI CONTRACCOLPO Ricarica della batteria 4 °C ~ 40 ˚C Il contraccolpo può verificarsi quando la punta o Utilizzo del caricabatteria 4 °C ~ 40 ˚C l'estremità della barra guida entra a contatto con un Conservazione della bat- 0 ˚C ~ 45 ˚C oggetto, o quando il legno si richiude e blocca la catena...

  • Page 215: Riciclaggio

    Italiano DISIMBALLAGGIO SIMBO- SEGNALE SIGNIFICATO DELL'APPARECCHIO PERICOLO Indica una situazione di AVVERTIMENTO pericolo imminente; rispet- Leggere attentamente il manuale di istruzioni per tare questa avvertenza per assicurarsi di assemblare il prodotto correttamente. evitare lesioni gravi o mor- L'utilizzo di un prodotto assemblato in modo scorretto tali.

  • Page 216: Assemblaggio Della Spranga Di Guida E Della Catena

    Italiano ASSEMBLAGGIO DELLA 1. Tenere premuto il pulsante di rilascio della batteria. SPRANGA DI GUIDA E DELLA 2. Rimuovere il gruppo batteria dall'apparecchio. CATENA FUNZIONAMENTO Figure 1-7. NOTA 1. Rimuovere i dadi della copertura della catena con la chiave. Rimuovere il gruppo batteria e tenere le mani lontane 2.

  • Page 217: Arresto Dell'apparecchio

    Italiano Il freno catena non manuale arresta il funzionamento IMPORTANTE della motosega in modo tale che la reazione di Per poter avviare la motosega, il freno catena contraccolpo prodotta all'estremità della barra guida deve essere disattivato. Per attivare il freno catena, attivi automaticamente il freno catena.

  • Page 218: Abbattimento Di Un Albero

    Italiano Per evitare il danneggiamento dell'involucro esterno, • Quindi rimuovere la motosega per praticare il rimuovere gli accumuli di segatura intorno al pignone secondo taglio. e dall'area della barra guida e risciacquare con acqua. • Inserire la motosega nel primo taglio con molta attenzione per evitare il rischio di contraccolpo.

  • Page 219: Maintenance

    Italiano 12.1 REGOLAZIONE DELLA TENSIONE AVVERTENZA DELLA CATENA Se gli effetti della tensione e della compressione sono stati calcolati erroneamente, o se il taglio viene Figure 2-7. effettuato dal lato scorretto, il legno intrappolerà la Con l'uso, la catena tende all'allungarsi. Pertanto, barra guida e la catena.

  • Page 220: Manutenzione Della Barra Guida

    Italiano • inaccessibile ai bambini; NOTA • priva di agenti corrosivi, ad esempio sostanze Durante il processo, chimiche per il giardinaggio e sale per disgelo. • mantenere la lima parallela alla superficie da RISOLUZIONE DEI PROBLEMI affilare; • usare la parte centrale della lima; •...
  • Page 221 Italiano Problema Possibile causa Soluzione Problema Possibile causa Soluzione Il motore funzio- Regolare la ten- L'apparecchio Tirare il freno La catena è trop- na ma la catena sione della cate- non si avvia. Il freno catena è catena verso po tesa. non ruota.

  • Page 222: Specifiche Tecniche

    Il costruttore, YAMABIKO Corporation, dichiara sotto la propria esclusiva responsabilità che il prodotto descritto è conforme alle direttive riportate di seguito. Nome del Motosega prodotto: Marchio: ECHO Numero di DCS-310 modello: ("DCS" significa "motosega") Numero di Da C87535001001 a C87535100000 serie:...
  • Page 223 Italiano...
  • Page 224 Português Descrição......... 225 Instalar a bateria........230 Retirar a bateria........230 Intuito............225 10 Funcionamento......230 Vista pormenorizada.......225 Avisos de segurança gerais 10.1 Verifique a lubrificação da corrente..230 10.2 Segurar a máquina.........230 da ferramenta elétrica..... 225 10.3 Ligar a máquina........231 Segurança na área de trabalho....225 10.4 Parar a máquina........231 Segurança elétrica.........

  • Page 225: Descrição

    Português DESCRIÇÃO AVISOS DE SEGURANÇA GERAIS DA FERRAMENTA INTUITO ELÉTRICA Esta motosserra foi criada para cortar ramos, troncos, AVISO cepos e traves com um diâmetro determinado pelo comprimento de corte da barra de orientação. Só foi Leia todos os avisos de segurança, instruções, criada para cortar madeira.

  • Page 226: Segurança Pessoal

    Português • Quando estiver a trabalhar com uma ferramenta pode causar lesões severas numa fração de elétrica ao ar livre, utilize uma extensão segundo. adequada para a utilização no exterior. A UTILIZAÇÃO E CUIDADOS DA utilização de um fio adequado ao exterior reduz o risco de choque elétrico.

  • Page 227: Reparação

    Português seja adequado a um tipo de bateria pode criar um locais opostos aumenta o risco de ferimentos e risco de incêndio quando usado com outra bateria. nunca deverá ser feito. • Use ferramentas elétricas apenas com • Segure a motosserra apenas através das pegas, as baterias especificamente designadas.

  • Page 228: Evite Ressaltos Do Operador

    Português RAIO RECOMENDADO DA está na posição de desligado e que a bateria está retirada. Um funcionamento inesperado da TEMPERATURA AMBIENTE: motosserra enquanto liberta material obstruído ou durante a afinação pode dar origem a ferimentos Artigo Temperatura pessoais sérios. Raio da temperatura de 0 ˚C ~ 45 ˚C EVITE RESSALTOS DO armazenamento do apar-...

  • Page 229: Níveis De Risco

    Português No final do seu tempo de vida útil, eli- Símbolo Explicações mine as baterias tendo em conta o nos- Baterias PERIGO! Tenha cuidado com re- so ambiente. A bateria contém material ssaltos. perigoso para si e para o ambiente. Tem de retirar e eliminar estes materiais em Ião de lítio separado, num local em que aceitem...

  • Page 230: Monte A Barra De Orientação E A Corrente

    Português 1. Desenrosque e retire a tampa do depósito do óleo. AVISO 2. Adicione óleo no depósito. • Se a bateria ou carregador estiver danificado, 3. Monitorize o indicador do óleo para se certificar proceda à sua substituição. de que não entra sujidade no depósito enquanto •...

  • Page 231: Ligar A Máquina

    Português 10.6 TRAVÃO DA CORRENTE NÃO 3. Certifique-se de que o polegar da mão que segura a pega dianteira fica por baixo da pega. MANUAL 10.3 LIGAR A MÁQUINA Imagem 24. IMPORTANTE Imagem 1. 1. Puxe a proteção da pega dianteira / travão da Quando verificar o funcionamento do travão da corrente na direção da pega dianteira para desativar corrente não manual, use uma superfície suave, como...

  • Page 232: Abate De Uma Árvore

    Português que possa operar o gatilho com o dedo indicador • Quando a árvore começar a cair, pare o direito. aparelho, coloque a serra no chão e faça o seu recuo rapidamente. Antes de tentar derrubar uma árvore, corte alguns 3.

  • Page 233: Tensão E Compressão Na Madeira

    Português NOTA AVISO Não se coloque em cima do tronco. Não utilize solventes fortes ou detergentes na estrutura de plástico ou componentes. Solventes fortes ou detergentes podem danificar a estrutura de 11.5 TENSÃO E COMPRESSÃO NA plástico ou os componentes. MADEIRA AVISO Imagem 15-17.

  • Page 234: Manutenção Da Barra De Orientação

    Português TRANSPORTE E NOTA ARMAZENAMENTO Recomendamos que seja um centro de reparação com afiadora elétrica a efetuar os trabalhos de Antes de mover a máquina, afiação. • Retire a bateria da máquina. Imagem 18-21.. • Mantenha as mãos afastadas do bloqueio do gatilho do interruptor.
  • Page 235 Português Problema Causa possível Solução Problema Causa possível Solução O motor funcio- A corrente está Ajuste a tensão A máquina não Puxe o travão da na, mas a cor- demasiado aper- da corrente. liga. O travão da cor- corrente na di- rente não roda.

  • Page 236: Informação Técnica

    Temperatura de Deixe a bateria armazenamento arrefecer até à Marca: ECHO da bateria incor- temperatura am- Modelo de DCS-310 reta. biente. venda: (“DCS” significa motosserra) INFORMAÇÃO TÉCNICA Número de C87535001001 a C87535100000 série: Voltagem 36 V DC, 40 V max...
  • Page 237 Português _____________________________________ Hisashi Kobayashi / Diretor-Geral Departamento de Garantia da Qualidade YAMABIKO CORPORATION...
  • Page 238 Polski Opis.......... 239 Zainstalować akumulator......244 Wyjmij akumulator........244 Cel............239 10 Działanie........244 Informacje ogólne........239 Ogólne ostrzeżenia 10.1 Sprawdź nasmarowanie łańcucha..244 10.2 Przytrzymaj urządzenie......244 dotyczące elektronarzędzi..239 10.3 Włącz urządzenie........245 Bezpieczeństwo w miejscu pracy...239 10.4 Wyłącz urządzenie......... 245 Bezpieczeństwo elektryczne....239 10.5 Włącz hamulec łańcucha......245 Bezpieczeństwo własne......

  • Page 239: Opis

    Polski OPIS OGÓLNE OSTRZEŻENIA DOTYCZĄCE ELEKTRONARZĘDZI Pilarka jest przeznaczona do cięcia gałęzi, pni, kłód OSTRZEŻENIE i belek o średnicy określonej przez długość cięcia prowadnicy. Jest przeznaczona tylko do cięcia drewna. Należy przeczytać wszystkie ostrzeżenia i instrukcje oraz zapoznać się ze specyfikacją Może być...

  • Page 240: Bezpieczeństwo Własne

    Polski • W przypadku korzystania z elektronarzędzia do lekceważenia i ignorowania zasad na zewnątrz, należy użyć przedłużacza bezpieczeństwa. Jedno lekkomyślne działanie przeznaczonego do użytku na zewnątrz. może w ułamku sekundy doprowadzić do ciężkich Używanie przewodu przeznaczonego do stosowania urazów. na zewnątrz zmniejsza ryzyko porażenia prądem. UŻYCIE I KONSERWACJA •...

  • Page 241: Używanie I Konserwowanie Akumulatora

    Polski OSTRZEŻENIA DOTYCZĄCE UŻYWANIE I KONSERWOWANIE BEZPIECZEŃSTWA PIŁY AKUMULATORA ŁAŃCUCHOWEJ • Ładuj wyłącznie na ładowarce określonej przez producenta. Użycie ładowarki pochodzącej • Podczas pracy pilarką wszystkie części ciała od danego akumulatora do ładowania innego należy trzymać w bezpiecznej odległości od akumulatora grozi pożarem.

  • Page 242: Zapobiegaj Odbiciu

    Polski nasmarowanie łańcucha może doprowadzić do jego nieprzewidzianych sytuacjach daje lepszą kontrolę pęknięcia oraz zwiększyć ryzyko odbicia. nad narzędziem. • Tnij tylko drewno. Nie używaj pilarki • Należy używać wyłącznie prowadnic i łańcuchowej do celów, do których nie jest ona łańcuchów wskazanych przez producenta lub przeznaczona.

  • Page 243: Poziomy Ryzyka

    Polski Selektywna zbiórka zużytych urządzeń i Symbol Objaśnienie opakowań pozwala ana utylizację urząd- Urządzenie należy chronić przed zeń i ich ponowne użycie. Użycie utyli- deszczem i wilgocią. zowanych materiałów pozwala zapobiec zanieczyszczenia środowiska i zmniejs- zenia potrzeby na surowce. Trzymaj dwoma rękami. Po zakończeniu okresu przydatności ba- terii, należy je wyrzucić...

  • Page 244: Montaż Prowadnicy Iłańcucha

    Polski WAŻNE OSTRZEŻENIE Użyj tylko smaru przewidzianego do smarowniczek do • Jeśli akumulator lub ładowarka są uszkodzone,. prowadnicy i łańcucha. wymień je. • Wyłącz urządzenie i odczekaj, aż silnik zatrzyma UWAGA się zanim zainstalujesz lub wyjmiesz akumulator. • Przeczytaj, zapoznaj się i wykonuj instrukcje w Urządzenie nie jest dostarczone ze smarem do podręczniku akumulatora i ładowarki.

  • Page 245: Włącz Urządzenie

    Polski 10.6 NIERĘCZNY HAMULEC 3. Upewnij się, że kciuk ręki; która trzyma przedni uchwyt jest pod uchwytem. ŁAŃCUCHA 10.3 WŁĄCZ URZĄDZENIE Rysunek 24. WAŻNE Rysunek 1. 1. Pociągnij osłonę przedniego uchwytu / hamulec Podczas sprawdzania działania nieręcznego hamulca łańcucha w stronę przedniego uchwytu, by wyłączyć łańcucha, użyj miękkiej substancji powierzchniowej, hamulec.

  • Page 246: Obalanie Drzewa

    Polski Uruchom urządzenie, sprawdź, czy działa prawidłowo. • Rozpocznij cięcie powrotne z jednej strony drzewa z zaczepionym zderzakiem z kolcami, Nie jest konieczne mocne dociskanie, do cięcia piłą. obracając piłę, aby utworzyć pożądany zawias Jeśli łańcuch jest odpowiednio naostrzony, cięcie po tej stronie.

  • Page 247: Konserwacja

    Polski Im więcej używasz łańcucha, tym staje się on dłuższy. PRZESTROGA Należy regularnie ustawiać łańcuch, by zlikwidować luz. Jeśli źle oceniłeś skutki naprężenia i ściskania i tniesz Naprężaj łańcuch bardzo mocno, ale tak by można było z niewłaściwej strony, drewno zakleszczy prowadnicę i swobodnie kręcić...

  • Page 248: Konserwacja Prowadnicy

    Polski • z dala od czynników, które mogą spowodować UWAGA korozję, np. ogrodnicze środki chemiczne oraz Podczas działania, sole rozmrażające. • Przytrzymaj pilnik płasko przy powierzchni, którą ROZWIĄZYWANIE chcesz naostrzyć. PROBLEMÓW • Użyj punktu środkowego paska pilnika. • Zastosuj lekki ale silny nacisk podczas ostrzenia powierzchni.
  • Page 249 Polski Problem Możliwa przyc- Rozwiązanie Problem Możliwa przyc- Rozwiązanie zyna zyna Silnik działa, ale Łańcuch jest Ustaw napięcia Urządzenie nie Pociągnij hamu- łańcuch nie ob- zbyt napięty. łańcucha. włącza się. lec łańcucha w Hamulec łańcu- raca się. kierunku użyt- cha włączony. Wymień...

  • Page 250: Dane Techniczne

    łań- Nazwa pro- Piła łańcuchowa cuch działały z duktu: wystarczającą Marka: ECHO ilością smaru. Model sprze- DCS-310 Odczekaj, aż Niewłaściwa daży: akumulator os- temperatura tygnie do tem- (znaczenie "DCS" to pilarka łańcucho- przechowywania peratury otocze- akumulatora nia.
  • Page 251 Polski Dział zapewnienia jakości KORPORACJA YAMABIKO...
  • Page 252 Norsk Beskrivelse......253 Installer batteripakken......257 Fjerning av batteripakken....... 258 Formål............ 253 10 Bruk ......... 258 Oversikt..........253 Generelle 10.1 Undersøk kjedesmøringen..... 258 10.2 Hold tak i maskinen ....... 258 sikkerhetsadvarsler for 10.3 Start maskinen........258 elektroverktøy......253 10.4 Stopp maskinen........258 Sikkerhet i arbeidsområdet.....253 10.5 Betjen kjedebremsen......258 Elektrisk sikkerhet........

  • Page 253: Beskrivelse

    Norsk BESKRIVELSE GENERELLE SIKKERHETSADVARSLER FORMÅL FOR ELEKTROVERKTØY Denne motorsagen er konstruert for saging av grener, ADVARSEL stammer, vedkubber og bjelker med en diameter som avhenger av lengden på sagsverdet. Den er bare Les alle sikkerhetsadvarsler, instruksjoner, konstruert for å sage i trevirke. illustrasjoner og spesifikasjoner som følger med dette elektroverktøyet.

  • Page 254: Personlig Sikkerhet

    Norsk jordfeilbryter (RCD) reduserer risikoen for elektrisk • Koble støpselet fra strømkilden og/eller fjern støt. batteripakken, hvis den kan tas av, fra elektroverktøyet før du foretar justeringer, skifter PERSONLIG SIKKERHET tilbehør eller oppbevarer elektroverktøy. Slike forebyggende sikkerhetstiltak reduserer risikoen for •...

  • Page 255: Service

    Norsk opptre uforutsigbart, hvilket kan resultere i brann, • Vær ekstrem forsiktig når du skjærer børste EKSPLOSJON eller skaderisiko. og frøplanter. Det slanke materialet kan fange sagkjedet og piskes mot deg eller trekke deg ut av • Ikke utsett batteripakker eller verktøy for ild balanse.

  • Page 256: Anbefalt Område For Omgivelsestemperatur

    Norsk Operatøren kan kontrollere kreftene i tilbakeslaget Symbol Forklaring ved å følge de riktige forholdsreglene. Ikke slipp tak Bruk passende beskyttelse for fot- i motorsagen. bein og hånd-arm. • Ikke strekk deg for langt, og ikke sag over skulderhøyde. Dette bidrar til å forhindre utilsiktet tuppkontakt og gjør det lettere å...

  • Page 257: Installasjon

    Norsk MERK Separat kolleksjon av brukt maskin og emballasje lar deg gjenvinne materialer Maskinen kommer fra fabrikken uten stang- og og bruke dem igjen. Bruk av resirkulerte kjedesmøremiddel. materialer bidrar til å forhindre miljøfor- urensning og reduserer kravene til råm- 1.

  • Page 258: Fjerning Av Batteripakken

    Norsk 1. Sørg for at rillene i batteripakken er på linje med 4. Slipp utløseren. innhakkene på batteriholderen. VIKTIG 2. Skyv batteripakken inn i batteriholderen til Kjedebremsen må kobles ut for at motorsagen skal batteripakken låses på plass. starte. Aktiver bremsen ved å bevege det fremre 3.

  • Page 259: Skjæreinstruksjon

    Norsk 2. Betjen de fremre og bakre håndtakene med 1. Velg deretter en retrettbane. hendene (ta dem lett), slik at styret kan plasseres • Når treet begynner å falle, bør du trekke deg i en høyde på omtrent 70 cm som vist på fig. vekk fra fallretningen i en 45 graders vinkel og 3.

  • Page 260: Legg En Tømmerstokk

    Norsk Ikke sag med sagen over hodet eller stangen i vertikal • Når tømmeret bare støttes i den ene enden, stilling. gjør du det første snittet oppover omtrent 1/3 av tømmerdiameteren. Hvis sagen skulle slå tilbake, har du kanskje ikke god •...

  • Page 261: Gjør Kutterne Skarpere

    Norsk Skift ut sverdet hvis: 5. Når kjedet har ønsket spenning, strammes låsemutrene. • sporet ikke passer til drivleddenes høyde 6. Trekk kjeden i midten av styrestangen i bunnen (drivleddene må aldri berøre bunnen) vekk fra stangen. Avstanden mellom kjedestyret og •...

  • Page 262: Tekniske Data

    Norsk Problem Mulig årsak Løsning Problem Mulig årsak Løsning Motoren kjører, Kjedet er for Juster kjedes- Maskinen vil ikke Kjedebremsen men kjedet går stramt. trammingen. starte. Kjedebremsen er må trekkes inn ikke rundt. aktivert. mot brukeren for Skift ut sverdet å...

  • Page 263: Ef -Samsvarserklæring

    Nederland Vi, YAMABIKO Corporation, erklærer på eget ansvar at det nedenfor angitte produktet er i samsvar med følgende direktiver. Produktnavn: Motorsag Merke: ECHO Salgsmodell: DCS-310 («DCS» betyr motorsag) Serienum- C87535001001 til C87535100000 mer: Direktiver Harmoniserte standarder/prosedyre 2006/42/EF EN 62841-1: 2015+AC: 2015, EN...
  • Page 264 Norsk...
  • Page 265 Dansk Beskrivelse......266 Monter savsværdet og kæden....270 Sæt batteripakken i........ 271 Formål............ 266 Fjern batteripakken.........271 Oversigt..........266 10 Betjening........271 Generelle 10.1 Undersøg kædesmøringen.....271 sikkerhedsadvarsler 10.2 Hold maskinen........271 vedrørende elværktøjer..266 10.3 Start maskinen........271 Sikkerhed på arbejdsområdet....266 10.4 Stop maskinen........271 Elektrisk sikkerhed.........

  • Page 266: Beskrivelse

    Dansk BESKRIVELSE VEDRØRENDE ELVÆRKTØJER FORMÅL ADVARSEL Denne motorsav er designet til at save i grene, Læs alle sikkerhedsadvarsler, vejledninger, træstammer, stammer og bjælker med en diameter, der billeder og specifikationer, der følger med dette er bestemt af sværdets skærelængde. Motorsaven er elværktøj.

  • Page 267: Personlig Sikkerhed

    Dansk Anvendelse af et fejlstrømsrelæ mindsker risikoen udskiftes, samt inden det lægges til opbevaring. for elektrisk stød. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at elværktøjet starter ved et PERSONLIG SIKKERHED uheld. • Opbevar elværktøj, der ikke bruges, • Vær opmærksom, hold øje med hvad du laver utilgængeligt for børn, og lad ikke personer og brug dine sunde fornuft, når du bruger et være uvidende vedrørende elværktøjet eller...

  • Page 268: Servicering

    Dansk • Et batteri eller et værktøj må ikke udsættes for • Vær ekstrem forsigtig, når du saver i krat ild eller ekstreme temperaturer. Udsættelse for og unge træer. Det tynde materiale kan fange brand eller temperaturer over 130 ℃ kan føre til savkæden, så...

  • Page 269: Det Anbefalede Omgivelsestemperaturområd E

    Dansk • Hold et fast greb, hvor du med tommelfingrene Symbol Forklaring og fingrene holder om motorsavens håndtag, Læs og forstå alle instruktioner in- og din krop og arm placeret sådan, at du kan den brug af produktet, og følg alle modstå...

  • Page 270: Genbrug

    Dansk GENBRUG 5. Bortskaf pakken og emballagen i overensstemmelse med lokale bestemmelser. Særskilt sortering. Må ikke bortskaffes FYLD SMØREMIDLET TIL sammen med almindeligt husholdning- SAVSVÆRDET OG KÆDEN PÅ saffald. Hvis det er nødvendigt at ud- skifte maskinen, eller hvis du ikke læn- MASKINEN gere har brug for den, må...

  • Page 271: Sæt Batteripakken I

    Dansk 1. Hold kædesaven på baghåndtaget med den ene BEMÆRK hånd, og på forhåndtaget med den anden hånd. Hvis du starter motorsaven med en ny kæde, skal Brug altid begge hænder til, at holde maskinen. du prøve den af i 2-3 minutter. En ny kæde bliver 2.

  • Page 272: Ikke-Manuel Kædebremse

    Dansk 10.6 IKKE-MANUEL KÆDEBREMSE Det er ikke nødvendigt at trykke hårdt ned for, at få saven til at skære. Hvis kæden slibes ordentligt, er Figur 24. skæringen relativt nem. VIGTIGT Nogle materialer kan have en negativ indvirkning på motorsavens kabinet (fx: palmesyre, gødning og Når den ikke-manuelle kædebremse skal kontrolleres, lignende).

  • Page 273: Afgrening

    Dansk 11.5 SPÆNDING OG TRYK I TRÆ trække saven igennem til den anden side af udskæringen. Figur 15-17. • Start bagsnittet på den ene side af træet med stødenheden med piggene i indgreb. Drej saven FORSIGTIG igennem for, at danne det ønskede hængsel på Hvis du har misvurderet virkningerne af spændingen den side.

  • Page 274: Filing Af Savtænderne

    Dansk Jo mere kæden bruges, jo længere bliver den. Det er BEMÆRK derfor vigtigt at justere kæden regelmæssigt, så du er Under processen, skal du sikker på den sidder stramt. • Holde filen flad med overfladen, der skal slibes. Stram kæden så meget som muligt, men ikke så stramt •...

  • Page 275: Fejlfinding

    Dansk FEJLFINDING Problem Mulig årsag Løsning Motoren kører, Slib eller skift Problem Mulig årsag Løsning Kæden er døv. og kæden drejer savkæden. rundt, men den Savsværdet og Kæden er for Juster kædes- Kæden kører i Vend kæden i saver ikke. kæden bliver stram.

  • Page 276: Tekniske Data

    Produktnavn: Motorsav den ikke er Mærke: EKKO smurt ordentligt. Salgsmodel: DCS-310 Afkøl batteriet, Batteriet opbe- indtil det falder til ("DCS" betyder motorsav) vares i den fork- omgivelsestem- erte temperatur Serienum- C87535001001 til C87535100000 peraturen.
  • Page 277 Dansk...
  • Page 278 Svenska Beskrivning......279 Montera batteripaketet......284 Ta ut batteripaketet.........284 Syfte............279 10 Användning......284 Översikt..........279 Allmänna säkerhetsvarningar 10.1 Kontrollera om kedjan måste smörjas..284 10.2 Hålla maskinen........284 för elverktyg......279 10.3 Starta maskinen........284 Säkerhet i arbetsområdet....... 279 10.4 Stänga av maskinen.......284 Säkerhet i elsystemet......

  • Page 279: Beskrivning

    Svenska BESKRIVNING ALLMÄNNA SÄKERHETSVARNINGAR FÖR SYFTE ELVERKTYG Denna motorsåg är konstruerad för att såga grenar, VARNING stammar, stockar och balkar med en diameter som begränsas av svärdets längd. Den är konstruerad för Läs alla säkerhetsvarningar, anvisningar, att endast såga trä. illustrationer och specifikationer som medföljer detta elverktyg.

  • Page 280: Personlig Säkerhet

    Svenska för elstötar minskar om man använder en skyddsåtgärd förhindrar oavsiktlig inkoppling av jordfelsbrytare. elverktyget. • Förvara elverktyg som inte används oåtkomliga PERSONLIG SÄKERHET för barn. Låt inte elverktyget användas av personer som inte är förtrogna med dess • Var uppmärksam, se på vad du gör och användning eller inte har läst denna anvisning.

  • Page 281: Service

    Svenska • Utsätt inte ett batteripack eller redskapet för • När du kapar en spänd gren måste du brand eller mycket höga temperaturer. Om det vara beredd på att den kan fjädra tillbaka. utsätts för eld eller temperaturer över 130°C kan det När spänningen i träfibrerna frigörs, kan den orsaka en explosion.

  • Page 282: Det Rekommenderade Omgivande Temperaturområdet

    Svenska • Håll i sågen med ett fast grepp, med tummen Symbol Förklaring och fingrarna kring motorsågens handtag, med Läs och förstå alla anvisningar in- bägge händerna på sågen och kroppen och nan produkten används och följ armarna i en position som gör att du kan parera alla varningar och säkerhetsanvis- kast.

  • Page 283: Återvinning

    Svenska ÅTERVINNING FYLL PÅ SVÄRD- OCH KEDJEOLJA Separat insamling. Får inte kasseras Kontrollera hur mycket olja det finns i maskinen. Om som vanligt hushållsavfall. Om maski- oljenivån är låg ska du fylla på med svärd- och kedjeolja nen ska bytas ut, eller om du inte har på...

  • Page 284: Montera Batteripaketet

    Svenska MONTERA BATTERIPAKETET 2. Håll i handtagen med tummen och fingrarna kring handtagen. Figur 2. 3. Se till att tummen på handen som håller det främre handtaget är under handtaget. VARNING • Byt batteripaketet eller laddaren, om de är 10.3 STARTA MASKINEN skadade.

  • Page 285: 11 Såginstruktion

    Svenska För att undvika slitage på höljet, ta bort allt samlat VIKTIGT sågdamm runt kedjehjulet och svärdområdet och rengör När du kontrollerar den icke-manuella kedjebromsens med vatten. funktion, använd ett material med mjuk yta, som trä, för att ge stöten så att sågkedjan inte skadas. 11.2 FÄLLA ETT TRÄD 1.

  • Page 286: Kvista Trädet

    Svenska 11.3 KVISTA TRÄDET En timmerstock som ligger på marken kommer att vara föremål för drag och tryck, beroende på vid vilka Figur 13. punkter det huvudsakliga stödet finns. OBSERVERA • När en timmerstock stöds vid ändarna, är trycksidan upptill och dragsidan nedtill. Såga inte ovanför brösthöjd.

  • Page 287: Att Vässa Kedjans Tänder

    Svenska 12.3 UNDERHÅLL AV SVÄRDET 1. Stäng av maskinen. 2. Lossa kedjehjulskyddets muttrar med skruvnyckeln. Figur 22. NOTERA NOTERA Det är inte nödvändigt att ta bort kedjeskyddet för att Se till att vända svärdet regelbundet för att förhindra justera kedjans spänning. ojämnt slitage av svärdet.

  • Page 288: Felsökning

    Svenska FELSÖKNING Problem Möjlig orsak Lösning Motorn går och Vässa eller byt Problem Möjlig orsak Lösning Kedjan är slö. kedjan roterar sågkedjan. men kedjan så- Svärdet och ked- Kedjan är för Justera kedjans Vänd kedjan så gar inte. jan blir så varma hårt spänd.

  • Page 289: Tekniska Data

    Kedjan är dåligt drig svärdet och smord. Produktnamn: Motorsåg kedjan utan till- räcklig smörjn- Märke: ECHO ing. Säljmodell: DCS-310 Olämplig tem- Kyl batteripacket (”DCS” betyder motorsåg) peratur för för- tills det når nor- varing av batter- mal rumstemper- Serienum- C87535001001 till C87535100000 atur.
  • Page 290 Svenska...
  • Page 291 Română Descriere........292 Instalarea setului de acumulatori....297 Scoaterea setului de acumulatori... 298 Scop............292 10 Funcționare......298 Prezentare generală.......292 Avertizări generale de 10.1 Examinați lubrifierea lanțului....298 10.2 Ținerea mașinii........298 siguranță pentru scule 10.3 Pornirea mașinii........298 electrice........292 10.4 Oprirea mașinii........298 Siguranța zonei de lucru......293 10.5 Funcționarea frânei de lanţ.....298 Siguranța electrică........293...

  • Page 292: Descriere

    Română DESCRIERE Apărătoarea șinei 19 Orificiu de de ghidare evacuare a uleiului SCOP Apărătoare mâner 20 Canelura șinei de frontal / frână de ghidare Acest ferăstrău cu lanț este destinat tăierii ramurilor, lanț 21 Legături de trunchiurilor, buștenilor și grinzilor cu un diametru Mâner frontal antrenare a lanțului determinat de lungimea de tăiere a șinei de ghidare.

  • Page 293: Siguranța Zonei De Lucru

    Română SIGURANȚA ZONEI DE LUCRU Echipamentele de protecție, cum ar fi masca de praf, bocancii de protecție antiderapanți, casca • Păstrați zona de lucru curată și bine iluminată. sau antifoanele utilizate în mod corespunzător, vor Zonele dezordonate și întunecoase predispun la reduce vătămările corporale.

  • Page 294: Utilizarea Și Îngrijirea Acumulatorului

    Română aceasta sau cu aceste instrucțiuni. Sculele sau la temperaturi de peste 130°C poate provoca electrice sunt periculoase în mâna utilizatorilor explozie. neinstruiți. • Respectați toate instrucțiunile privind încărcarea • Întrețineți sculele electrice și accesoriile. și nu încărcați setul de acumulatori sau scula Verificați dacă...

  • Page 295: Prevenirea Reculului Către Operator

    Română cauza pierderea echilibrului sau a controlului asupra Oricare dintre aceste reacţii se poate solda cu pierderea ferăstrăului cu lanţ. controlului ferăstrăului, care ar putea avea ca rezultat vătămarea gravă a utilizatorului. Nu vă bazați exclusiv • Când tăiaţi o creangă care este sub tensiune, pe dispozitivele de siguranță...

  • Page 296: Simboluri Pe Produs

    Română SIMBOLURI PE PRODUS SIMBOL SEMNAL SEMNIFICAȚIE AVERTIS- Indică o situaţie periculoa- Unele dintre simbolurile următoare pot fi utilizate pe MENT să potenţială, care, dacă acest produs. Vă rugăm să le studiaţi şi să le cunoaşteţi nu este evitată, s-ar putea înţelesul.

  • Page 297: Dezambalarea Mașinii

    Română DEZAMBALAREA MAȘINII ASAMBLAȚI ȘINA DE GHIDARE ȘI LANȚUL AVERTISMENT Figura 1-7. Read the operator's manual carefully to ensure that 1. Îndepărtaţi piulițele capacului lanțului cu ajutorul you assemble the product correctly. Using a product cheii. that has been incorrectly assembled could lead to an accident or serious injury.

  • Page 298: Scoaterea Setului De Acumulatori

    Română SCOATEREA SETULUI DE IMPORTANT ACUMULATORI Frâna de lanț trebuie dezactivată pentru ca ferăstrăul cu lanț să pornească. Acționați frâna prind deplasarea Figura 2. înainte a apărătorii frontale de mână. 1. Apăsați și mențineți apăsat butonul de eliberare a setului de acumulatori. 10.4 OPRIREA MAȘINII 2.

  • Page 299: Instrucțiuni De Tăiere

    Română 11.2 DOBORÂREA UNUI COPAC de recul produsă la capătul șinei de ghidare să nu acționeze în mod manual frâna de lanț. Pentru a Figura 10-12. vă asigura că frâna de lanț care nu este manuală funcționează corect, procedați după cum urmează: Un copac doborât poate avaria grav orice ar putea lovi - o mașină, o casă, un gard, o linie electrică...

  • Page 300: Tăierea Crengilor Unui Copac

    Română • Tăierea finală se face prin deplasarea ATENȚIE ferăstrăului înainte în tăietură pentru a ajunge la Dacă ați judecat greșit efectele tensiunii și compresiei balama. și ați tăiat din partea greșită, cheresteaua va prinde șina de ghidare și lanțul, blocându-l. Dacă lanțul se 11.3 TĂIEREA CRENGILOR UNUI blochează...

  • Page 301: Reglarea Tensiunii În Lanţ

    Română 12.1 REGLAREA TENSIUNII ÎN LANŢ NOTĂ În timpul procesului, Figura 2-7.. • Țineți pila plată cu suprafața de ascuțit. Cu cât utilizați lanțul mai mult, cu atât acesta va deveni mai lung. De aceea, este important să relgați lanțul •...

  • Page 302: Depanare

    Română • Departe de agenți care pot cauza coroziune, Problemă Cauză posibilă Soluție cum ar fi produsele chimice de grădină și Motorul funcțio- Lanțul este prea Reglați tensiu- sărurile de dezghețare. nează, dar lanțul strâns. nea în lanţ. nu se rotește. DEPANARE Înlocuiți șina de Șina de ghidare...

  • Page 303: Date Tehnice

    Ferăstrău cu lanț lubrifiat. dare și lanțul să dus: funcționeze fără Marcă: ECHO lubrifiant sufi- cient. Model de DCS-310 comerciali- Răciți acumula- Temperatură in- zare: torul până când corectă de depo- acesta scade la (semnificația abrevierii „DCS” este fer- zitare a acumu- temperatura am- ăstrău cu lanț)
  • Page 304 Română Număr de C87535001001 la C87535100000 serie: Directive Standarde armonizate/Procedură 2006/42/CE EN 62841-1: 2015+AC: 2015, EN 62841-4-1: 2020 2014/30/UE EN 55014-1: 2017+A11: 2020, EN 55014-2: 2015 2011/65/EU, EN IEC 63000: 2018 (EU)2015/863 2000/14/CE, Anexa V 2005/88/CE Nivel de pu- Măsurată:95.4 dB (A)/Garantată: 99 dB tere sonoră: Număr de certificat de examinare de tip CE: MD-277emis de către SGS Fimko Ltd (0598), Takomotie...
  • Page 305 Deutsch Beschreibung......306 Führungsschiene und Kette montieren...311 Akkupack einsetzen........311 Verwendungszweck........306 Akkupack entfernen........312 Übersicht..........306 10 Bedienung........ 312 Allgemeine 10.1 Überprüfung der Kettenschmierung..312 Sicherheitshinweise für 10.2 Die Maschine halten.......312 Elektrowerkzeuge....306 10.3 Maschine starten........312 Arbeitsplatzsicherheit......306 10.4 Maschine anhalten......... 312 Elektrische Sicherheit......306 10.5 Kettenbremse betätigen......

  • Page 306: Beschreibung

    Deutsch BESCHREIBUNG ALLGEMEINE SICHERHEITSHINWEISE FÜR VERWENDUNGSZWECK ELEKTROWERKZEUGE Diese Kettensäge ist zum Schneiden von Ästen, WARNUNG Stämmen und Balken mit einem durch die Schnittlänge der Führungsschiene bestimmten Durchmesser Lesen Sie alle Sicherheitshinweise, Anweisungen, bestimmt. Sie ist nur zum Schneiden von Holz Abbildungen und Spezifikationen, die mit bestimmt.

  • Page 307: Persönliche Sicherheit

    Deutsch Teilen fern. Beschädigte oder verwickelte Kabel • Sind Geräte für den Anschluss von erhöhen das Risiko eines Stromschlags. Staubabsaugungs- und Auffangausrüstungen vorgesehen, so sind diese anzuschließen und • Wenn Sie ein Elektrowerkzeug im Freien ordnungsgemäß zu verwenden. Die Verwendung betreiben, verwenden Sie ein für den von Ausrüstungen zur Staubabsaugung kann Außeneinsatz geeignetes Verlängerungskabel.

  • Page 308: Gebrauch Und Pflege Von Akkuwerkzeugen

    Deutsch SERVICE unter Berücksichtigung der Arbeitsbedingungen und der auszuführenden Arbeiten. Die • Lassen Sie Ihr Elektrowerkzeug von einer Verwendung des Elektrowerkzeugs für andere als qualifizierten Fachkraft mit baugleichen die vorgesehenen Arbeiten kann zu gefährlichen Ersatzteilen warten. Dadurch wird die Sicherheit Situationen führen.

  • Page 309: Rückschläge Durch Den Bediener Vorbeugen

    Deutsch • Seien Sie äußerst vorsichtig beim Schneiden zu schweren Verletzungen führen kann. Verlassen von Niederholz und Jungbäumen. Das filigrane Sie sich nicht ausschließlich auf die in Ihrer Säge Material kann in der Sägekette hängenbleiben und eingebauten Sicherheitseinrichtungen. Als Anwender gegen Sie zurückpeitschen oder Sie aus dem einer Kettensäge sollten Sie mehrere Maßnahmen Gleichgewicht bringen.

  • Page 310: Symbole Auf Dem Produkt

    Deutsch SYMBOLE AUF DEM SYM- BEZEICH- BEDEUTUNG PRODUKT NUNG GEFAHR Kennzeichnet eine unmit- Einige der folgenden Symbole können auf diesem telbar drohende Gefahren- Produkt verwendet werden. Bitte lernen Sie sie und ihre situation, die, wenn sie Bedeutung kennen. Die richtige Interpretation dieser nicht vermieden wird, zum Symbole ermöglicht es Ihnen, das Produkt besser und Tod oder zu schweren Ver-...

  • Page 311: Maschine Auspacken

    Deutsch 6. Ein voller Öltank kann für einen 15-40 minütigen WARNUNG Einsatz genutzt werden. Installieren Sie den Akkupack erst, wenn Sie alle Teile WICHTIG zusammengebaut haben. Verwenden Sie kein verschmutztes, gebrauchtes oder MASCHINE AUSPACKEN kontaminiertes Öl. Dies kann zu Schäden an Schiene oder Kette führen.

  • Page 312: Akkupack Entfernen

    Deutsch 1. Richten Sie die Hubrippen am Akkupack mit den 1. Ziehen Sie den vorderen Handschutz / die Nuten im Akkufach aus. Kettenbremse zum vorderen Griff hin, um die Kettenbremse zu lösen. 2. Schieben Sie den Akkupack in das Akkufach, bis er einrastet.

  • Page 313: Schneideanweisungen

    Deutsch sich mit den Bedienelementen und den Reaktionen der WICHTIG Säge gründlich vertraut. Wenn Sie die Funktionalität der nicht-manuellen Starten Sie das Gerät und prüfen Sie, ob es Kettenbremse überprüfen, verwenden Sie eine weiche ordnungsgemäß läuft. Unterlage wie Holz, um die Sägekette nicht zu beschädigen.

  • Page 314: Baum Entasten

    Deutsch Holz zwischen dem Kerbschnitt und dem VORSICHT Fällschnitt dient als Scharnier, wenn der Baum Bleiben Sie auf der bergauf liegenden Seite des fällt, und lenkt ihn in die gewünschte Richtung. Baumstamms. • Wenn der Baum zu fallen beginnt, stoppen Sie das Gerät, legen Sie die Säge auf den Boden Das Ablängen ist das Zersägen eines Baumstamms und ziehen Sie sich schnell zurück.

  • Page 315: Wartung Und Instandhaltung

    Deutsch • Machen Sie einen schrägen Schnitt, wenn sich ein 4. Drehen Sie den Kettenspannregler gegen den Teil gegen den anderen absetzen könnte. Uhrzeigersinn, um die Kettenspannung zu verringern. WARTUNG UND 5. Wenn die Kette die gewünschte Spannung erreicht INSTANDHALTUNG hat, ziehen Sie die Muttern der Kettenradabdeckung WARNUNG 6.

  • Page 316: Wartung Der Führungsschiene

    Deutsch FEHLERBEHEBUNG 12.3 WARTUNG DER FÜHRUNGSSCHIENE Problem Mögliche Urs- Lösung Abbildung 22. ache HINWEIS Die Führungs- Stellen Sie die Die Kette ist zu schiene und die Kettenspannung Achten Sie darauf, dass die Schiene regelmäßig fest gespannt. Kette werden ein. umgedreht wird, um einen symmetrischen Verschleiß heiß...
  • Page 317 Deutsch Problem Mögliche Urs- Lösung Problem Mögliche Urs- Lösung ache ache Der Motor läuft, Stellen Sie die Die Maschine Ziehen Sie die Die Kette ist zu aber die Kette Kettenspannung startet nicht. Die Ketten- Kettenbremse in fest gespannt. dreht sich nicht. ein.

  • Page 318: Technische Daten

    Produkt den folgenden Richtlinien entspricht. und die Kette nicht ohne aus- Produktname: Kettensäge reichenden Schmierstoff in Marke: ECHO Betrieb. Verkaufsmo- DCS-310 Kühlen Sie den dell: Falsche Akku- Akkupack, bis er ("DCS" bezeichnet die Kettensäge) pack-Aufbewah- auf die Umge- rungstemperatur bungstemperatur...
  • Page 319 Deutsch _____________________________________ Hisashi Kobayashi / General Manager Abteilung Qualitätssicherung YAMABIKO CORPORATION...
  • Page 320 Ελληνικά Περιγραφή........321 Συναρμολόγηση της οδηγητικής μπάρας και αλυσίδας......326 Σκοπός........... 321 Τοποθετήστε την μπαταρία.....327 Επισκόπηση........... 321 Αφαιρέστε την μπαταρία......327 Γενικές προειδοποιήσεις 10 Λειτουργία........ 327 ασφαλείας για ηλεκτρικά 10.1 Εξετάζετε τη λίπανση αλυσίδας....327 εργαλεία........321 10.2 Κράτημα του μηχανήματος..... 327 Ασφάλεια στο χώρο εργασίας....321 10.3 Εκκίνηση...

  • Page 321: Περιγραφή

    Ελληνικά ΠΕΡΙΓΡΑΦΉ 34 1/3 διάμετρος. 37 Μη Προς αποφυγή υποστηριζόμενο διαχωρισμού άκρο ΣΚΟΠΌΣ 35 Αποδυνάμωση της 38 Επάνω Αυτό το αλυσοπρίονο έχει σχεδιαστεί για την κοπή κοπής στο τέλος κλαδιών, κορμών, κούτσουρων και δοκών, με διάμετρο 36 Κάτω που εξαρτάται από το μήκος κοπής της μπάρας οδήγησης.

  • Page 322: Προσωπική Ασφάλεια

    Ελληνικά ψυγεία. Αν γειωθεί το σώμα σας, αυξάνεται ο του ηλεκτρικού εργαλείου μπορούν να προκαλέσουν κίνδυνος ηλεκτροπληξίας. τραυματισμούς. • Μην εκθέτετε τα ηλεκτρικά εργαλεία σε βροχή • Μην υπερεκτείνεστε. Πατάτε πάντα σταθερά και ή συνθήκες υγρασίας. Εάν εισχωρήσει νερό διατηρείτε την ισορροπία σας. Αυτό θα σας στο...

  • Page 323: Χρήση Και Φροντίδα Του Ηλεκτρικού Εργαλείου

    Ελληνικά και για οποιαδήποτε άλλη κατάσταση που συστοιχία συσσωρευτών ενδέχεται να προκαλέσουν μπορεί να επηρεάσει τη λειτουργία του ερεθισμό ή εγκαύματα. ηλεκτρικού εργαλείου. Σε περίπτωση φθοράς/ • Μη χρησιμοποιείτε μια συστοιχία συσσωρευτών βλάβης, φροντίστε για την επιδιόρθωση του ή ένα εργαλείο που έχει ζημιές ηλεκτρικού...

  • Page 324: Αποφυγή Οπισθολακτίσματος

    Ελληνικά • Φοράτε προστατευτικά γυαλιά. Συνιστάται αλυσοπρίονου. Βεβαιωθείτε ότι ο διακόπτης περαιτέρω προστατευτικός εξοπλισμός για είναι απενεργοποιημένος και ότι η συστοιχία την ακοή, το κεφάλι, τα χέρια, τα πόδια μπαταριών έχει αφαιρεθεί. Μη αναμενόμενη και τις πατούσες. Ο επαρκής προστατευτικός ενεργοποίηση...

  • Page 325: Προτεινόμενο Εύρος Θερμοκρασίας Περιβάλλοντος

    Ελληνικά αλυσοπρίονου. Η μείωση του ύψους του μετρητή Σύμβολο Επεξήγηση βάθους μπορεί να προκαλέσει οπισθολάκτισμα. Κρατάτε γερά το ηλεκτρικό εργαλείο και με τα δύο χέρια. ΠΡΟΤΕΙΝΌΜΕΝΟ ΕΎΡΟΣ ΘΕΡΜΟΚΡΑΣΊΑΣ ΚΙΝΔΥΝΟΣ! Λαμβάνετε υπόψη τα ΠΕΡΙΒΆΛΛΟΝΤΟΣ: οπισθολακτίσματα. Είδος Θερμοκρασία Πριν από εργασίες συντήρησης, Εύρος...

  • Page 326: Εγκατάσταση

    Ελληνικά ΠΡΟΣΘΉΚΗ ΤΟΥ ΛΙΠΑΝΤΙΚΟΎ Μέσω της ξεχωριστής συλλογής των ΜΠΆΡΑΣ ΚΑΙ ΑΛΥΣΊΔΑΣ χρησιμοποιημένων μηχανημάτων και της συσκευασίας, είναι δυνατή η Εξετάστε την ποσότητα λαδιού στη μηχανή. Εάν η ανακύκλωση υλικών και μια νέα χρήση στάθμη λαδιού είναι χαμηλή, προσθέστε λιπαντικό στην τους.

  • Page 327: Τοποθετήστε Την Μπαταρία

    Ελληνικά 10.1 ΕΞΕΤΆΖΕΤΕ ΤΗ ΛΊΠΑΝΣΗ 10. Σφίξτε την αλυσίδα. Ανατρέξτε στο Ρυθμίστε την τάνυση αλυσίδας. ΑΛΥΣΊΔΑΣ 11. Σφίξτε τα παξιμάδια όταν η αλυσίδα είναι σωστά ΣΗΜΕΊΩΣΗ σφιγμένη. Μην χρησιμοποιείτε το μηχάνημα χωρίς επαρκή ΣΗΜΕΊΩΣΗ λίπανση αλυσίδας. Εάν θέσετε σε λειτουργία το αλυσοπρίονο με νέα αλυσίδα, κάντε...

  • Page 328: Θέστε Σε Λειτουργία Το Φρένο Αλυσίδας

    Ελληνικά 2. Χειρίζεστε τις μπροστινές και πίσω χειρολαβές με ΣΗΜΕΊΩΣΗ τα χέρια (πιάνετέ τις απαλά), έτσι ώστε η οδηγητική Εάν η αλυσίδα πριονιού δεν σταματάει όταν ο μπάρα να μπορεί να τοποθετείται σε ύψος περ. 70 διακόπτης σκανδάλη αποδεσμεύεται, ενεργοποιείτε το εκ., όπως...

  • Page 329: Αποκλάδωση Ενός Δέντρου

    Ελληνικά Ένα δέντρο που πέφτει μπορεί να προκαλέσει σοβαρή • Στη συνέχεια, αφαιρέστε το πριόνι για τη δεύτερη ζημιά σε ότι χτυπήσει, ένα αυτοκίνητο, ένα σπίτι, κοπή. έναν φράχτη, καλώδια ρεύματος ή ένα άλλο δέντρο. • Εισαγάγετε το πριόνι στην πρώτη κοπή πολύ Υπάρχουν...

  • Page 330: Συντήρηση

    Ελληνικά ΠΡΟΣΈΞΤΕ ΠΡΟΕΙΔΟΠΟΊΗΣΗ Εάν δεν κρίνατε σωστά τις επιπτώσεις της τάσης και Αφαιρέστε τη μπαταρία από το μηχάνημα πριν από τη της συμπίεσης και κόψετε από τη λάθος πλευρά, συντήρηση. ο κορμός θα εγκλωβίσει τη λάμα και την αλυσίδα, παγιδεύοντάς την. Εάν η αλυσίδα κολλήσει και το 12.1 ΡΥΘΜΊΣΤΕ...

  • Page 331: Συντήρηση Οδηγητικής Μπάρας

    Ελληνικά ΜΕΤΑΦΟΡΆ ΚΑΙ Εικόνα 18-21.. ΑΠΟΘΉΚΕΥΣΗ 1. Τάνυση αλυσίδας. 2. Ακονίστε τη γωνία των κοφτών με μια στρογγυλή Προτού μετακινήσετε το μηχάνημα, πάντα λίμα διαμέτρου 4 χιλ. (5/32 in.). • αφαιρείτε τη συστοιχία μπαταρίας από το μηχάνημα. 3. Ακονίστε την άνω πλάκα, την πλάγια πλάκα και τον •...
  • Page 332 Ελληνικά Πρόβλημα Πιθανή αιτία Αντιμετώπιση Πρόβλημα Πιθανή αιτία Αντιμετώπιση Το μοτέρ Ρυθμίστε την Το μηχάνημα δεν Τραβήξτε το Η αλυσίδα είναι λειτουργεί αλλά η τάνυση ξεκινάει. Το φρένο φρένο αλυσίδας πολύ σφιχτή. αλυσίδα δεν αλυσίδας. αλυσίδας είναι σε στην κατεύθυνση περιστρέφεται.

  • Page 333: Τεχνικά Δεδομένα

    Αλυσοπρίονο συστοιχία προϊόντος: Λάθος μπαταριών να θερμοκρασίας Μάρκα: ECHO κρυώσει μέχρι να αποθήκευσης φτάσει στη Μοντέλο DCS-310 της μπαταρίας θερμοκρασία πωλήσεων: περιβάλλοντος. (η έννοια του "DCS" είναι αλυσοπρίονο) ΤΕΧΝΙΚΆ ΔΕΔΟΜΈΝΑ Αριθμός C87535001001 έως C87535100000 σειράς: Τάση 36 V DC, 40 V max Ταχύτητα...
  • Page 334 Ελληνικά Ο αριθμός πιστοποίησης εξέτασης τύπου EK: MD-277 έκδοση από SGS Fimko Ltd (0598), Takomotie 8, FI-00380 Helsinki, Finland. Τόκυο, 1η Οκτωβρίου 2021 _____________________________________ Hisashi Kobayashi / Γενικός διευθυντής Τμήμα διασφάλισης ποιότητας YAMABIKO CORPORATION...
  • Page 335 Shqip Përshkrim.........336 Montoni baterinë........341 Hiqeni baterinë........341 Qëllimi............ 336 10 Operimi........341 Përmbledhje........... 336 Општа безбедносна 10.1 Shqyrtoni lubrifikimin e zinxhirit....341 10.2 Mbani mjetin........... 341 упозорења за електрични 10.3 Ndizeni pajisjen........341 алат.......... 336 10.4 Зауставите машину......342 Siguria e vendit të punës......336 10.5 Punoni me frenin e zinxhirit....

  • Page 336: Përshkrim

    Shqip PËRSHKRIM ОПШТА БЕЗБЕДНОСНА УПОЗОРЕЊА ЗА QËLLIMI ЕЛЕКТРИЧНИ АЛАТ Kjo motorsekë është projektuar për prerje degësh, PARALAJMËRIM trungjesh, kërcuj dhe trarë të një diametri përcaktohet nga gjatësia e prerjes së shufrës udhëzuese. Ajo është Pročitajte sva sigurnosna upozorenja, uputstva, dizenjuar vetëm për të prerë dru. ilustracije i specifikacije isporučene sa ovim električnim alatom.

  • Page 337: Siguria Personale

    Shqip УПОТРЕБА И ОДРЖАВАЊЕ përshtatshëm për përdorim në natyrë zvogëlon rrezikun e goditjes elektrike. ЕЛЕКТРИЧНОГ АЛАТА • Nëse përdorimi i një vegle elektrike në një vend • Не употребљавајте електрични алат на силу. të lagësht është i pashmangshëm, përdorni një Користите...

  • Page 338: Shërbimi

    Shqip • Përdorini mjetet me energji vetëm me bateritë të kontaktojë telat e fshehur. Zinxhirët e sharrave e posaçme. Përdorimi i baterive të tjera mund të që kontaktojnë një tel "të drejtpërdrejtë" mund t'i krijojë rrezik dëmtimesh fizike dhe zjarri. bëjnë...

  • Page 339: Parandaloni Rikthimin Ndaj Operatorit

    Shqip PARANDALONI RIKTHIMIN Artikulli Temperatura NDAJ OPERATORIT Gama e temperaturës së 4 °C ~ 40 ˚C karikimit të baterisë Rikthimi mund të ndodhë kur hunda ose maja e shufrës udhëzuese prek një objekt, ose kur druri mbyllet brenda Gama e temperaturës së 4 °C ~ 40 ˚C dhe shtrëngon zinxhirin e sharrës në...

  • Page 340: Nivelet E Rrezikut

    Shqip NIVELET E RREZIKUT PARALAJMËRIM Mos e instaloni paketën e baterisë derisa të montoni Fjalët sinjalizuese dhe kuptimet e mëposhtme kanë për të gjitha pjesët. qëllim të shpjegojnë nivelet e rrezikut që lidhen me këtë produkt. SHPAKETOJENI PAJISJEN SIMBO- SINJALI KUPTIMI PARALAJMËRIM RREZIK...

  • Page 341: Montoni Shufrën Udhëzuese Dhe Zinxhirin

    Shqip 1. Shtypni dhe mbani shtypur butonin e lëshimit të E RËNDËSISHME baterisë. Mos përdorni vaj të ndotur, të përdorur ose të 2. Hiqeni baterinë nga pajisja. kontaminuar. Dëmtimi mund të ndodhë në shufër ose zinxhir. OPERIMI MONTONI SHUFRËN UDHËZUESE SHËNIM DHE ZINXHIRIN Hiqeni paketën e baterisë...

  • Page 342: Зауставите Машину

    Shqip frena e zinxhirit jo manual funksionon siç duhet, veproni E RËNDËSISHME si më poshtë: Freni i zinxhirit duhet të shkyçet që motorseka 1. Ndalojeni pajisjen. të ndizet. Aktivizoni frenën duke lëvizur përpara 2. Përdorni dorezat e përparme dhe të pasme me mbrojtësin e dorës së...

  • Page 343: Prerja E Degëve Të Një Peme

    Shqip Një pemë që bie mund të dëmtojë seriozisht çdo gjë KUJDES që mund të godasë - një makinë, një shtëpi, një gardh, Mos prisni mbi lartësinë e kraharorit. një linjë elektrike ose një pemë tjetër. Ka mënyra për ta bërë një pemë të bjerë ku të doni, kështu që së Prerja e degëve të...

  • Page 344: Mirëmbajtja

    Shqip 12.1 RREGULLONI TENSIONIN E KUJDES ZINXHIRIT Nëse i keni gjykuar gabimisht efektet e tensionit dhe ngjeshjes, dhe prerë nga ana e gabuar, druri do të Figura 2-7. kapë shufrën dhe zinxhirin udhëzues, duke e bllokuar Sa më shumë të përdorni një zinxhir, aq më i gjatë atë.

  • Page 345: Mirëmbajtja E Shufrës Udhëzuese

    Shqip 4. Lidhni të gjithë prerëset në këndet e specifikuara • Hiqeni baterinë nga pajisja. dhe në të njëjtën gjatësi. • Pastroni të gjithë materialin e padëshiruar nga pajisja. SHËNIM • Sigurohuni që zona e magazinimit të jetë Gjatë procesit, •...
  • Page 346 Shqip Problemi Shkaku i mund- Zgjidhja Problemi Shkaku i mund- Zgjidhja shëm shëm Motori funksio- Zinxhiri është Rregulloni ten- Pajisja nuk ndi- Tërhiqeni frenin non por zinxhiri shumë i ngushtë. sionin e zinxhirit. zet. e zinxhirit në Frena e zinxhirit nuk rrotullohet.

  • Page 347: 15 Të Dhëna Teknike

    është në përputhje me direktivat e mëposhtme. Emri i produk- Motorsekë tit: Marka: ECHO Modeli i shit- DCS-310 jeve: (kuptimi i "DCS" motorsekë) Numri i ser- C87535001001 deri në C87535100000 isë:...
  • Page 348 Shqip...
  • Page 349 Malti Deskrizzjoni......350 Installa l-pakkett tal-batterija....355 Neħħi l-battery pack....... 355 Skop............350 10 Tħaddim........355 Ġabra fil-qosor........350 Twissijiet ġenerali ta’ 10.1 Eżamina l-lubrikazzjoni tal-katina... 355 10.2 Żomm il-magna........355 sikurezza għal għodda li 10.3 Ixgħel il-magna........356 taħdem bl-enerġija....350 10.4 Waqqaf il-magna........

  • Page 350: Deskrizzjoni

    Malti DESKRIZZJONI TWISSIJIET ĠENERALI TA’ SIKUREZZA GĦAL GĦODDA LI SKOP TAĦDEM BL-ENERĠIJA Dan is-serrieq mekkaniku hu maħsub għall-qtugħ ta’ TWISSIJA friegħi, zkuk ta’ siġar, zkuk maqtugħin u travi ta’ dijametru determinat mit-tul tal-qtugħ tal-istanga gwida. Aqra t-twissijiet tas-sigurtà, l-istruzzjonijiet, l- Hu maħsub biex jaqta’...

  • Page 351: Sigurtà Personali

    Malti protetta b’APPARAT TA’ KURRENT RESIDWU • Tużax l-għodda tal-elettriku jekk l-iswiċċ ma (RCD). L-użu ta’ RCD inaqqas ir-riskju ta’ xokk jixgħelhiex u jitfihiex. Għodda tal-elettriku li ma elettriku. tistax tiġi kkontrollata bl-iswiċċ hi perikoluża u trid tissewwa. SIGURTÀ PERSONALI •...

  • Page 352: Servis

    Malti L-ixxortjar flimkien tat-terminals tal-batterija jista’ • Ilbes protezzjoni għall-għajnejn. Hu rakkomandat jikkawża ħruq jew nar. li tilbes tagħmir protettiv addizzjonali għas- smigħ, ras, idejn, saqajn u riġlejn. Tagħmir • Taħt dawn il-kundizzjonijiet abbużivi, jistgħu protettiv adegwat inaqqas korriment personali minn jinbeżqu likwidi mill-batterija;...

  • Page 353: Evita Kickback Tal-Operatur

    Malti EVITA KICKBACK TAL- TEMPERATURA AMBJENTALI OPERATUR RAKKOMANDATA Jista’ jkun hemm kickback meta l-imnieħer jew il-ponta Oġġett Temperatura tal-istanga gwida tmiss xi oġġett jew meta l-injama Firxa tat-temperatura tal- 0 ˚C ~ 45 ˚C tagħlaq u toqros il-katina tas-serrieq fil-qatgħa. ħażna tal-apparat Varjazz- Kuntatt mal-ponta f’ċerti każijiet jista’...

  • Page 354: Livelli Ta' Riskju

    Malti Ġbir separat tal-magna użata u l-ippakk- Simbolu Spjegazzjoni jar jippermettilek tirriċikla materjali u tuż- Uża protezzjoni addattata għas- hom darb’ oħra. L-użu tal-materjali riċi- sieq-riġel u l-id-driegħ. klati jgħin jipprevjeni t-tniġġis ambjentali u jnaqqas il-ħtieġa ta’ materja prima. Tesponix il-prodott għax-xita jew Fi tmiem il-ħajja utli tagħhom, armi l-bat- kundizzjonijiet umdi.

  • Page 355: Immonta L-Istanga Gwida U L-Katina

    Malti IMPORTANTI TWISSIJA Uża lubrikant tal-istanga u tal-katina li hu biss għal • Jekk il-pakkett tal-batterija jew iċ-ċarġer tiġrilhom ktajjen u tagħmir li jagħti ż-żejt lill-ktajjen il-ħsara, ibdel il-pakkett tal-batterija jew iċ-ċarġer. • Waqqaf il-magna u stenna sakemm il-mutur jieqaf NOTA qabel ma tinstalla jew tneħħi l-pakkett tal-batterija.

  • Page 356: Ixgħel Il-Magna

    Malti 10.6 BREJK TAL-KATINA MHUX 2. Żomm il-mankijiet bis-swaba’ l-kbar u s-swaba’ madwarhom. MANWALI 3. Kun żgur li s-saba’ l-kbir tal-id li jkun qed iżomm Stampa 24. il-manku ta’ quddiem ikun taħt il-manku. IMPORTANTI 10.3 IXGĦEL IL-MAGNA Meta tkun qed tivverifika l-operazzjoni tal-brejk tal- Stampa 1.

  • Page 357: Qtugħ Ta' Siġra

    Malti Qabel ma tipprova taqta’ siġra, aqta’ xi ftit zkuk • Biex taqta’ siġra kbira.b’dijametru li jkun iktar jew friegħi ta’ siġar maqtugħin. Kun familjari sew mal- mid-doppju tat-tul tal-istanga, ibda l-qtugħ tat- kontrolli u r-risposti tas-serrieq. talja minn naħa waħda u iġbed is-serrieq għan- naħa l-oħra tat-talja.

  • Page 358: Tensjoni U Kompressjoni F'injam Ippreparat

    Malti 11.5 TENSJONI U KOMPRESSJONI 12.1 AĠĠUSTA T-TENSJONI TAL- F’INJAM IPPREPARAT. KATINA Stampa 15-17. Stampa 2-7. Iktar ma tintuża l-katina, iktar titwal. Allura hu tassew KAWTELA importanti li taġġusta l-katina b’mod regolari biex tneħħi Jekk ma kkalkolajtx sew l-effetti tat-tensjoni u l-laxk.

  • Page 359: Manutenzjoni Tal-Istanga Gwida

    Malti • Tkun ’il bogħod minn sustanzi li jistgħu NOTA jikkawżaw korrużjoni bħal kimiċi tal-ġnien u melħ Matul il-proċess, li jneħħi s-silġ. • Żomm il-lima ċatta bil-wiċċ li ser isir is-sinn tiegħu. SOLUZZJONI TAL-PROBLEMI • Uża l-punt nofsani tal-istanga tal-lima. •...

  • Page 360: Data Teknika

    Malti Problema Kawża possi- Soluzzjoni Problema Kawża possi- Soluzzjoni bbli bbli Il-mutur jaħdem Il-katina hi wisq Aġġusta t-tensjo- Il-magna ma tix- Iġbed il-brejk tal- imma l-katina ma issikkata. ni tal-katina. għelx. Il-brejk tal-katina katina fid-direzz- ddurx. hu ngaġġat. joni tal-utent ħalli Biddel l-istanga jinħall.

  • Page 361: Dikjarazzjoni Ta' Konformità Tal-Ke

    Aħna, YAMABIKO Corporation, niddikjaraw taħt ir- responsabilità unika tagħna li l-prodott speċifikat hawn isfel jikkonforma mad-direttivi li ġejjin. Isem il-Pro- Serrieq mekkaniku dott: Ditta: ECHO Mudell għal DCS-310 Bejgħ: (it-tifsira ta' "DCS” hija serrieq mekkani- Numru tas- C87535001001 għal C87535100000 serje:...
  • Page 362 Malti...
  • Page 363 български Описание.........364 Снемете акумулаторната батерия..370 10 Работа........370 Цел............364 Преглед..........364 10.1 Проверявайте смазването на Общи предупреждения за веригата..........370 10.2 Хващане на машината......370 безопасност за 10.3 Стартиране на машината.....370 електрически инструменти.. 364 10.4 Спиране на машината......370 Безопасност на работното зона...364 10.5 Задействане...

  • Page 364: Описание

    български ОПИСАНИЕ 34 1/3 диаметър. За 36 Надолу да се избегне 37 Неподдържан разцепване ЦЕЛ край 35 Отслабващо 38 Нагоре Този верижен трион е проектиран за рязане на рязане до клони, дървесни стволове, дънери и греди с завършване диаметър определен от дължината на рязане на водещата...

  • Page 365: Лична Безопасност

    български повишена опасност от токов удар, ако тялото • Не се протягайте. Винаги бъдете стабилно Ви е заземено. стъпили и поддържайте добро равновесие. Това позволява по-добър контрол над • Не излагайте електроинструментите на дъжд електрическия уред в неочаквани ситуации. или влажни условия. Навлизането на вода в електроинструмента...

  • Page 366: Употреба И Грижа За Инструмент С Акумулатор

    български електроинструмента. При повреда, поправете модифицирани акумулаторни батерии могат електроинструмента преди употреба. Много да имат непредвидимо поведение което да инциденти са предизвикани от зле поддържани доведе до пожар, ЕКСПЛОЗИЯ или риск от електроинструменти. нараняване. • Поддържайте режещите инструменти остри • Не...

  • Page 367: Предотвратяване На Откат На Оператора

    български Адекватната защитна екипировка ще намали заседнал материал или провеждате нараняването от летящи остатъци или обслужващи дейности, може да доведе до случаен контакт с веригата на триона. сериозни наранявания. • Не работете с верижен трион на дърво, на ПРЕДОТВРАТЯВАНЕ НА стълба, от...

  • Page 368: Препоръчителен Температурен Диапазон

    български ПРЕПОРЪЧИТЕЛЕН Символ Обяснение ТЕМПЕРАТУРЕН ДИАПАЗОН: ОПАСНОСТ! Внимавайте с откатите. Елемент Температура Температурен диапазон 0 ˚C ~ 45 ˚C Снемайте акумулаторната за съхранение на уреда батерия преди извършване на поддръжка. Температурен диапазон 0 ˚C ~ 45 ˚C за работа на уреда Гарантирано...

  • Page 369: Монтаж

    български ВАЖНО В края на техния експлоатационен живот, изхвърлете батериите Използвайте смазочно средство за щангата като предпазвате околната среда Батерии веригата, което е предназначено само за вериги и Батериите съдържат материали, масльонки за вериги. които са опасни за вас и за околната среда.

  • Page 370: Монтиране На Акумулаторната Батерия

    български 10.1 ПРОВЕРЯВАЙТЕ СМАЗВАНЕТО БЕЛЕЖКА НА ВЕРИГАТА Ако стартирате верижния трион с нова верига, извършете тест за 2-3 минути. Новата верига БЕЛЕЖКА се удължава след първата употреба, проверете обтягането и обтегнете веригата, ако е Не използвайте машината без достатъчно необходимо. смазване...

  • Page 371: Неръчна Спирачка На Веригата

    български 2. Работете с предните и задните ръкохватки с БЕЛЕЖКА ръце (хващайте ги леко), така че водещата шина Ако веригата на триона не спре при отпускане на да може да бъде поставена на височина около 70 спусъка превключвател, активирайте спирачката см, както...

  • Page 372: Кастрене На Дърво

    български Падащо дърво може сериозно да повреди всичко, • Окончателният разрез се прави чрез което може да удари - кола, къща, ограда, изтегляне на триона напред в разреза, за да електропровод или друго дърво. Има начини да достигне до пантата. накарате...

  • Page 373: Поддръжка

    български ВНИМАНИЕ ПРЕДУПРЕЖДЕНИЕ Ако сте преценили погрешно последиците от Снемете акумулаторната батерия от машината напрягането и компресията и сте отрязали преди поддръжка. от грешната страна, дървеният материал ще притисне водещата шина и веригата, като ги хване 12.1 РЕГУЛИРАНЕ НА ОБТЯГАНЕТО в...

  • Page 374: Поддръжка На Водещата Щанга

    български ТРАНСПОРТ И СЪХРАНЕНИЕ 1. Обтягане на веригата. 2. Заточете ъгъла на резците с кръгла пила с Преди да премествате машината, винаги диаметър 5/32 инча (4 mm). • Снемайте акумулаторната батерия от машината. 3. Заточете горната пластина, страничната пластина и ограничителят на дълбочината с •...

  • Page 375: Отстраняване На Неизправности

    български ОТСТРАНЯВАНЕ НА Проблем Възможна Решение НЕИЗПРАВНОСТИ причина Двигателят Веригата е Регулиране на Проблем Възможна Решение работи, но твърде обтягането на причина веригата не се стегната. веригата. върти. Водещата Веригата е Регулиране на Сменете Водещата щанга и твърде обтягането на водещата...

  • Page 376: Технически Данни

    български Проблем Възможна Решение Проблем Възможна Решение причина причина Машината не Издърпайте Двигателят Отпуснете стартира. верижната работи, но спусъка и Верижната Машината е в спирачка в веригата не стартирайте спирачка е защитен режим посока на реже правилно машината задействана. за защита на потребителя...

  • Page 377: Декларация За Съответствие На Ео

    Ние, YAMABIKO Corporation, декларираме на наша собствена отговорност, че долупосоченият продукт отговаря на следните директиви. Име на Верижен трион продукта: Марка: ECHO Продажбен DCS-310 модел: (значението на "DCS" е верижен трион) Сериен C87535001001 до C87535100000 номер: Директиви Хармонизирани стандарти/ процедура...
  • Page 378 български...
  • Page 379 Nederlands Beschrijving......380 De kettinggeleider en de ketting in elkaar zetten...........385 Toepassing..........380 Het accupack installeren......385 Overzicht..........380 Het accupack verwijderen...... 385 Algemene 10 Gebruik........385 veiligheidswaarschuwingen 10.1 Controleer de kettingsmering....386 voor handgereedschap... 380 10.2 Het gereedschap vasthouden....386 Veiligheid op de werkplek.......380 10.3 De machine starten........

  • Page 380: Beschrijving

    Nederlands BESCHRIJVING GEN VOOR HANDGEREEDSCHAP TOEPASSING WAARSCHUWING Deze kettingzaag is ontworpen voor het zagen van Lees alle veiligheidswaarschuwingen, instructies, takken, stammen, blokken en balken met een diameter illustraties en specificaties die met dit elektrisch die door de zaaglengte van de kettinggeleider wordt gereedschap worden geleverd.

  • Page 381: Persoonlijke Veiligheid

    Nederlands • Wanneer u een elektrisch gereedschap • Laat vertrouwdheid door frequent gebruik buitenshuis gebruikt, gebruik dan een van gereedschap u niet zelfvoldaan worden verlengkabel dat geschikt is voor gebruik waardoor u de veiligheidsprincipes negeert. Een buitenshuis. Het gebruik van een kabel dat onachtzame handeling kan binnen een fractie van geschikt is voor gebruik buitenshuis, verkleint het een seconde ernstig letsel veroorzaken.

  • Page 382: Gebruik En Onderhoud Van Elektrisch Gereedschap Met Een Accu

    Nederlands VEILIGHEIDSWAARSCHUWIN omgang en bediening van het gereedschap in onverwachte situaties onmogelijk. GEN VOOR KETTINGZAGEN GEBRUIK EN ONDERHOUD VAN • Houd alle lichaamsonderdelen uit de buurt ELEKTRISCH GEREEDSCHAP van de kettingzaag wanneer deze in werking is. Voordat u de kettingzaag start, zorg dat MET EEN ACCU de zaagketting niets aanraakt.

  • Page 383: Vermijd Terugslag

    Nederlands aangespannen of gesmeerde ketting kan of breken • Reik niet te ver en zaag niet boven of de kans op terugslag vergroten. shouderhoogte. Dit helpt bij het vermijden van een toevallige aanraking van de tip en zorgt voor • Zaag alleen hout.

  • Page 384: Risiconiveaus

    Nederlands RECYCLING Symbool Uitleg Gebruik geschikte voet/been- en Aparte afvoer. U mag dit niet met het hand/armbescherming. huishoudelijk afval afvoeren. Als het no- dig is om de machine te vervangen, of als het u hem niet meer nodig heeft, Stel het product niet bloot aan re- mag u hem niet afvoeren via het huish- gen of natte omstandigheden.

  • Page 385: Smeermiddel Voor De Geleider En Ketting Bijvullen

    Nederlands 5. Voer de doos en verpakking af in overeenstemming 9. Installeer de kettingbeschermer. met de plaatselijke voorschriften. 10. Maak de ketting vast. Zie Pas de kettingspanning aan. SMEERMIDDEL VOOR DE 11. Draai de moeren vast wanneer de ketting goed is GELEIDER EN KETTING gespannen.

  • Page 386: Controleer De Kettingsmering

    Nederlands 10.1 CONTROLEER DE 10.5 GEBRUIK DE KETTINGREM KETTINGSMERING WAARSCHUWING OPMERKING Zorg ervoor dat uw handen zich altijd op de grepen bevinden. Gebruik het gereedschap niet zonder voldoende kettingsmering. Afbeelding 23. Afbeelding 1. 1. Start de machine. 1. Controleer het smeermiddelniveau van het 2.

  • Page 387: Zaaginstructies

    Nederlands ZAAGINSTRUCTIES 2. Begin de snede aan de kant waar de boom moet vallen. GEVAAR! a) Inkeping: 1/3 van de diameter en tegen een hoek van 30˚ tot 45˚ Laat de neus of het uiteinde van het zaagblad niets b) Achterwaartse snede: 2,5 tot 5 cm hoger raken terwijl het apparaat in werking is om terugslag te c) Niet gezaagd hout als scharnier: 1/10 van voorkomen.

  • Page 388: Een Boomstam Verzagen

    Nederlands Zorg dat het uiteinde geen andere takken raakt. • Om tussen deze steunpunten te zagen, maak de eerste zaagsnede naar beneden tot ongeveer 1/3 Gebruik altijd beide handen. van de diameter van het hout. Zaag niet met de zaag boven uw hoofd of de •...

  • Page 389: De Snijschakels Slijpen

    Nederlands • De ketting vele malen is geslepen maar de 2. Draai de borgmoeren los met de sleutel. zaagsnelheid niet toeneemt. De ketting is versleten. OPMERKING 12.3 ONDERHOUD VAN DE Het is niet nodig om de kettingafdekking te verwijderen om de kettingspanning aan te passen. KETTINGGELEIDER 3.

  • Page 390: Probleemoplossing

    Nederlands PROBLEEMOPLOSSING Probleem Mogelijke oor- Oplossing zaak Probleem Mogelijke oor- Oplossing De motor loopt De ketting is te Pas de ketting- zaak maar de ketting strak aanges- spanning aan. draait niet rond. pannen. De kettinggeleid- De ketting is te Pas de ketting- er en ketting strak aanges- spanning aan.

  • Page 391: Technische Gegevens

    Productnaam: Kettingzaag voldoende smeer. Merk: ECHO Koel het accu- Verkoopmo- DCS-310 Verkeerde op- pack totdat het is del: slagtemperatuur afgekoeld op (de betekenis van 'DCS' is kettingzaag) van accu. omgevingstem- peratuur.
  • Page 392 Nederlands Serienum- C87535001001 tot C87535100000 mer: Richtlijnen Geharmoniseerde Normen/Procedure 2006/42/EC EN 62841-1: 2015+AC: 2015, EN 62841-4-1: 2020 2014/30/EU EN 55014-1: 2017+A11: 2020, EN 55014-2: 2015 2011/65/EU, EN IEC 63000: 2018 (EU)2015/863 2000/14/EC, Bijlage V 2005/88/EC Geluidsver- Gemeten: 95.4 dB(A) / Gegarandeerd: mogensni- 99 dB(A) veau:...
  • Page 393 Íslenska Lýsing........394 Fjarlægið rafhlöðuna......399 10 Notkun........399 Tilgangur..........394 Yfirlit............394 10.1 Skoðið smurningu keðjunnar....399 Almennar öryggisviðvaranir 10.2 Haldið vélinni.......... 399 10.3 Ræsið vélina...........399 fyrir rafmagnsverkfæri.... 394 10.4 Stöðvið vélina......... 399 Öryggi á vinnusvæði.......394 10.5 Virkið keðjuhemilinn........399 Rafmagnsöryggi........394 10.6 Keðjuhemill sem ekki er handvirkur..399 Öryggi manna.........395 11 Leiðbeiningar um notkun..

  • Page 394: Lýsing

    Íslenska LÝSING ALMENNAR ÖRYGGISVIÐVARANIR FYRIR TILGANGUR RAFMAGNSVERKFÆRI Þessi keðjusög er gerð til að saga greinar, trjáboli, VIÐVÖRUN bjálka og bita sem hafa sama þvermál og lengd beinistangarinnar. Aðeins gerð til að saga við. Lesið allar öryggisviðvaranir, fyrirmæli, skýringarmyndir og tæknilýsingar sem fylgja með Hún er aðeins ætluð...

  • Page 395: Öryggi Manna

    Íslenska ÖRYGGI MANNA að fjarlægja hana, úr rafmagnsverkfærinu áður en þið gerið breytingar, skiptið um • Verið vel á verði, hafið auga með því sem aukabúnað eða geymið rafmagnsverkfærið. gert er og notið almenna skynsemi þegar Slíkar forvarnaröryggisaðgerðir draga úr hættunni á unnið...

  • Page 396: Þjónusta

    Íslenska rafhlöður geta sýnt af sér óútreiknanlega hegðun • Sýnið ýtrustu varúð við klippingu á kjarri og sem veldur bruna, sprengingu eða líkamstjóni. ungtrjám. Grannt efnið getur fests í sagkeðjunni og slegist í átt að þér eða komið þér úr jafnvægi. •...

  • Page 397: Mælt Er Með Umhverfishitasviði

    Íslenska Notandinn getur haft stjórn á bakslagskröftum ef Tákn Útskýring hann grípur til viðeigandi varúðarráðstafana. Sleppið Notið viðeigandi hlífar fyrir fót-leggi ekki keðjusöginni. og hendur-arma. • Hvorki má teygja sig með söginni né saga fyrir ofan axlarhæð. Það kemur í veg fyrir að oddurinn komist óvænt í...

  • Page 398: Uppsetning

    Íslenska MIKILVÆGT Aðskilin söfnun notaðra véla og umbúða býður upp á endurvinnslu og endurnýtin- Notið stangar- og keðjusmurefni sem eingöngu er fyrir gu efna. Notkun á endurunnu efni kemur keðjur og keðjusmyrjara. í veg fyrir umhverfismengun og dregur úr eftirspurn eftir hrávörum. ATHUGASEMD Í...

  • Page 399: Fjarlægið Rafhlöðuna

    Íslenska 10.3 RÆSIÐ VÉLINA VIÐVÖRUN • Ef skemmdir eru á rafhlöðunni eða hleðslutækinu Mynd 1. skal skipta um rafhlöðuna eða hleðslutækið. 1. Togið hlíf framhandfangsins/ keðjuhemilinn í átt að • Stöðvið vélina og bíðið uns mótorinn stöðvast áður framhandfanginu til að losa keðjuhemilinn. en rafhlaða er sett í...

  • Page 400: Leiðbeiningar Um Notkun

    Íslenska Tré, sem fellur, getur valdið alvarlegu tjóni á öllu sem 2. Það ætti að taka lauslega um afturhandfangið með það lendir á - bíl, húsi, grindverki, rafmagnslínu eða hægri hendi. öðru tré. Það eru leiðir til að láta tré falla þar sem þú vilt, Óhandvirki keðjuhemillinn stöðvar keðjusögina þannig svo fyrst skaltu ákveða hvar það...

  • Page 401: Niðurbútun Á Bol

    Íslenska Greinahreinsun svipar mjög til niðurbútunar á trjábol. • Til að skera á milli þessara snertistaða skal fyrst saga niður á við um 1/3 af þvermáli timbursins. Sagið aldrei grein af tré sem heldur þér uppi. • Seinni skurðurinn er gerður upp á við og ætti að Gætið...

  • Page 402: Brýnið Skerana

    Íslenska 3. Snúið stillinum fyrir spennu keðjunnar réttsælis til að 2. Þrífið smurgötin. strekkja keðjuna. 3. Fjarlægið gráð af köntum og jafnið skerana með 4. Snúið stillinum fyrir spennu keðjunnar rangsælis til flatþjöl. að lengja keðjuna. Skiptið um stöngina ef: 5.
  • Page 403 Íslenska Vandamál Möguleg orsök Lausn Vandamál Möguleg orsök Lausn Mótorinn gengur Keðjan er of Stillið spennu á Vélin ræsist ekki. Togið keðjuhemi- en keðjan snýst strekkt. keðju. linn í átt að nota- Keðjuhemillinn ekki. ndanum til að er virkur. Skiptið um bei- gera hann óvir- Skemmdir á...

  • Page 404: 15 Tæknilegar Upplýsingar

    Við, YAMABIKO Corporation, lýsum því yfir á okkar eigin ábyrgð að varan, sem tilgreind er hér að neðan, uppfylli eftirfarandi tilskipanir. Vöruheiti: Keðjusög Vörumerki: ECHO Sölumódel: DCS-310 (merking „DCS“ er keðjusög) Raðnúmer: C87535001001 til C87535100000 Tilskipanir Samræmdir staðlar/verklag 2006/42/EB EN 62841-1: 2015+AC: 2015, EN...
