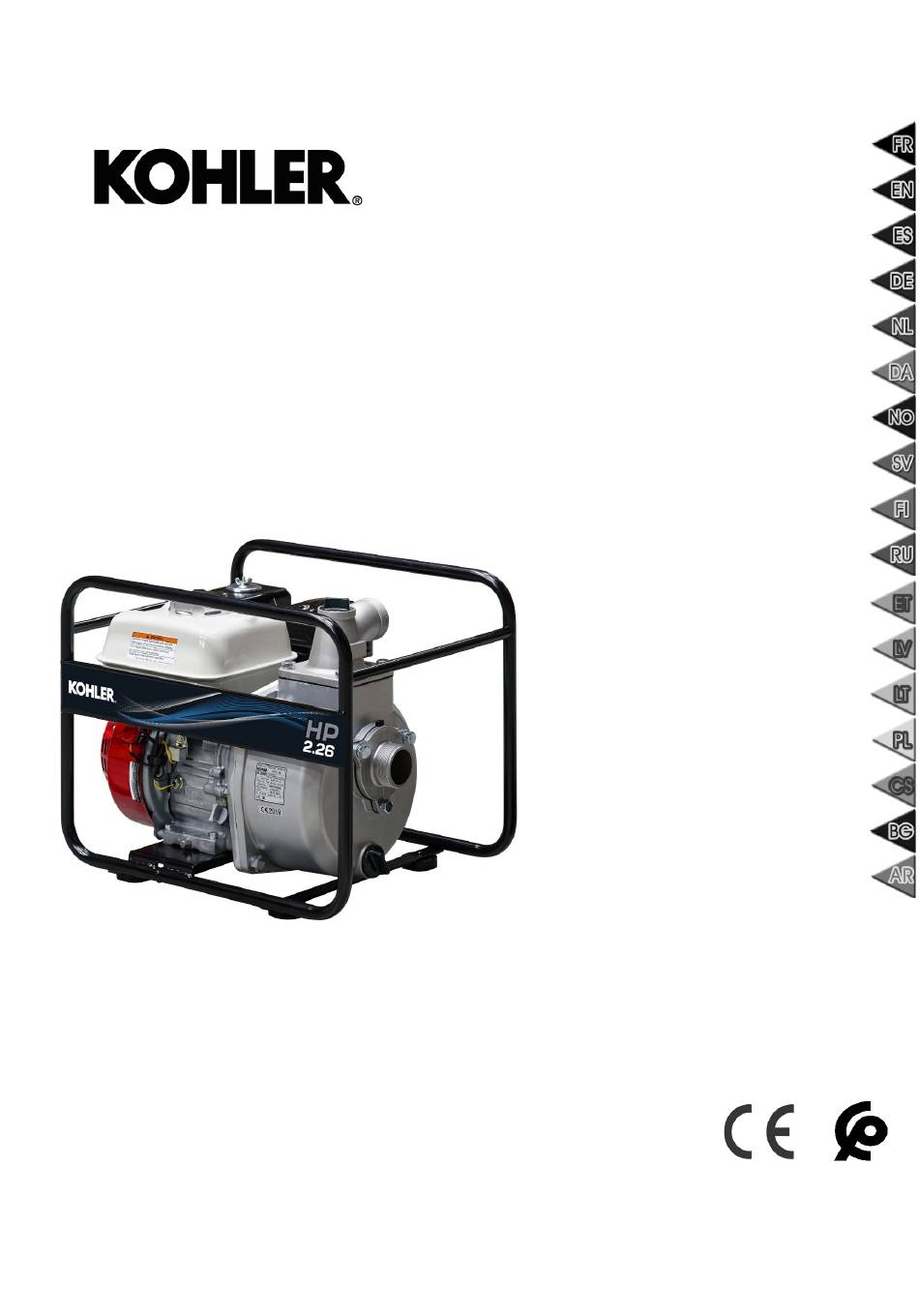

AQUALINE
HP 2.26 C5
ST 2.36 C5 – ST 3.60 C5
TR 2.36 C5 – TR 3.60 C5
XT 3.78 C5
Manuel d'utilisation et d'entretien
Instruction and maintenance manual
(Translation of the original note)
Manual de utilización y mantenimiento
(Traducción de la información original)
Benutzer- und Wartungshandbuch
(Übersetzung der Original-Anleitung)
Gebruiks- en onderhoudshandleiding
(Vertaling van de oorspronkelijke handleiding)
Vedligeholdelses- og brugsvejledning
(Oversættelse af den originale brugervejledning)
Instruksjoner og sikkerhetsregler
(Oversettelse av de originale instruksjonene)
Bruks- och underhållsanvisning
(Översättning av originalinstruktionerna)
Käyttö- ja huolto-opas
(Alkuperäisen käyttöohjeen käännös)
Руководство по эксплуатации и
обслуживанию
(Nеревод с оригинального уведомления)
Kasutus-ja hooldusjuhend
Naudojimo ir priežiūros vadovas
Lietošanas un apkopes rokasgrāmata
(Oriģinālās instrukcijas tulkojums)
Podręcznik obsługi i konserwacji
(Tłumaczenie oryginalnej wersji instrukcji)
Návod k obsluze a údržbě
(Překlad původní poznámky)
Инструкция за експлоатация
(Превод на оригиналната инструкция)
‫ﺩﻟﻴﻞ ﺍﻻﺳﺘﺨﺪﺍﻡ ﻭﺍﻟﺼﻴﺎﻧﺔ‬
33522195901_4_1
(Notice originale)
(Originaaljuhendi tõlge)
(Versta iš originalo)
(‫)ﺗﺮﺟﻤﺔ ﺍﻟﺪﻟﻴﻞ ﺍﻷﺻﻠﻲ‬
09/2023
