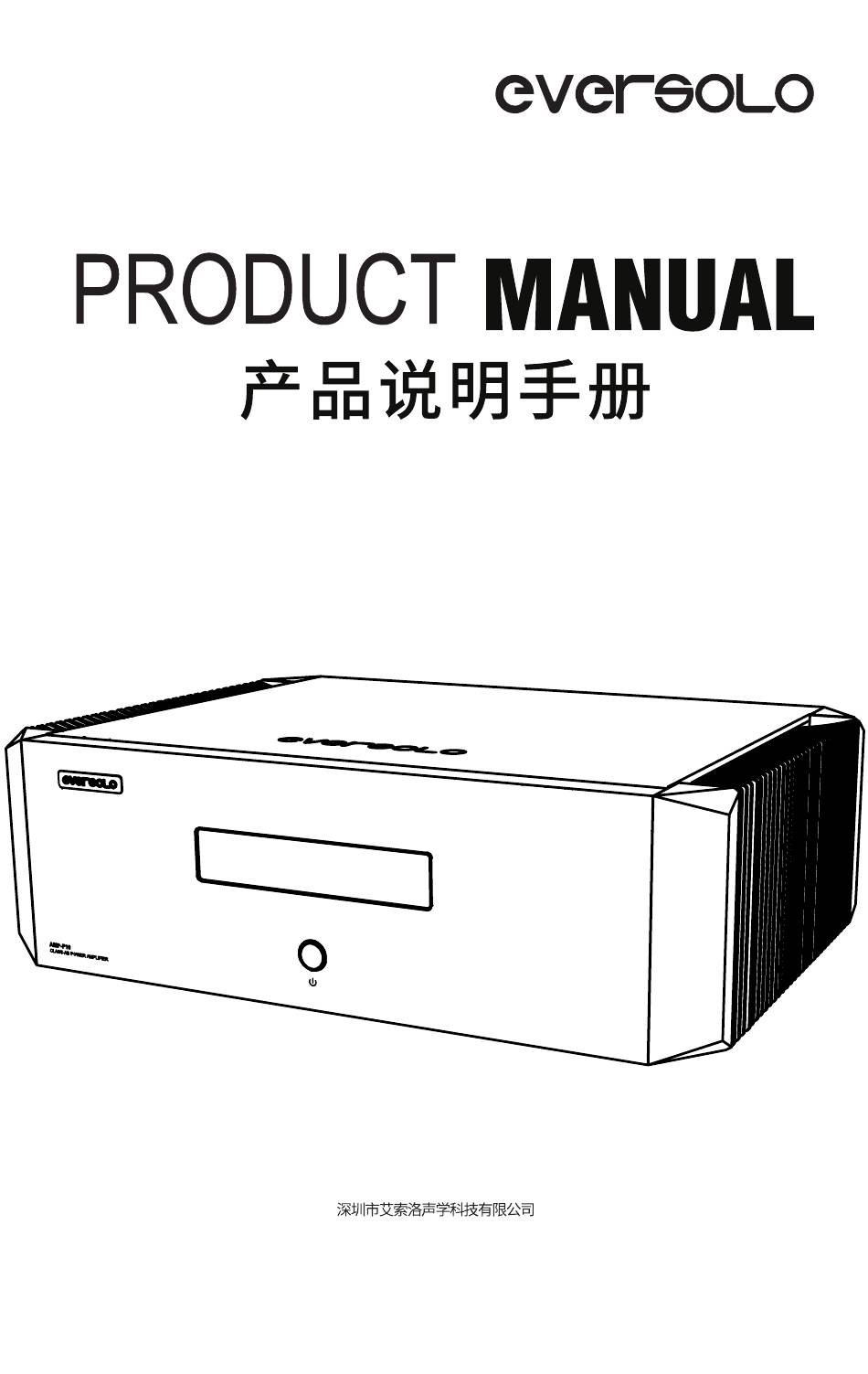

  • Page 1 AMP - F10 立体声功率放大器 CLASS-AB POWER AMPLIFIER Eversolo Audio Technology Co.,Ltd...

  • Page 2: Table Of Contents

    Content/ 目录 Introduction Specifi cations Hardware Downloads 产品简介 性能参数 硬件端口介绍 资源下载...

  • Page 3: Introduction

    Introduction Thank you for choosing Eversolo AMP-F10 power amplifi er! The AMP-F10 is a Class AB power amplifier with Class A bias, striking the ideal balance between audio quality and energy efficiency. It delivers pure, dynamic sound while avoiding the high power consumption typical of traditional Class A amplifiers.

  • Page 4: Specifi Cations

    Power Cable *1, Trigger Cable *1, User Manual *1 Note: The AC voltage switch (115V/230V) is located on the bottom of the AMP-F10. Before powering on, please confi rm the AC specifi cation for your country and ensure the switch is set correctly.
  • Page 5 There is a bi-color LED ring that indicates the operating status of the AMP-F10 through changes in color. White: The main power of the AMP-F10 is on, and the amplifi er is in working mode. Orange: The power of the AMP-F10 is in standby mode.
  • Page 6 CLASS-AB POWER AMPLIFIER Rear Panel ① ② ③ ⑥ ④ ⑤ ③ ② ① ⑧ ⑨ ⑩ ⑦ ⑧ Interface Descriptions： ① Balanced XLR Input Connect this balanced XLR port to your preamp or other audio source device to provide the signal to the amplifi...
  • Page 7 CLASS-AB POWER AMPLIFIER ④ Sensitivity Switch The AMP-F10 off ers two gain options: 23dB and 29dB, which can be selected based on your speaker sensitivity. ⑤ Stereo and Bridge Mode Switch Switching between stereo and bridge modes to accommodate diff erent application needs.
  • Page 8 CLASS-AB POWER AMPLIFIER ⑧ Speaker Output Terminals In Stereo Mode: The red terminal is the positive output, connecting to the positive terminal of the speaker, while the black terminal is the negative output, connecting to the negative terminal of the speaker. 、...

  • Page 9: Downloads P9

    CLASS-AB POWER AMPLIFIER Downloads For more tutorials, please visit www.eversolo.com, please visit the Downloads page on offi cial website and scan QR code. Wechat Subscription Special Note： To enhance the user experience, the content of this manual may diff er from the actual product usage.

  • Page 10: 产品简介

    立体声功率放大器 产品简介 感谢您选择 EVERSOLO 功率放大器产品：AMP-F10。 AMP-F10 是一款偏 A 类的 AB 类功率放大器，它在音质和能效之间有更好的平 衡性，在提供纯净、动态的声音表现的同时，避免传统 A 类放大器的高功耗问题。 它非常适合用于高保真音响系统、家庭影院、专业音频系统，为您带来丰富的细节 和温暖的声音体验。 产品特性 偏 A 类的 AB 类设计：在低功率下以 A 类模式工作，提供高保真音质；在大动 态功率需求时切换至 AB 类，以保证能效和输出。 高保真音质：甲类的温暖音色与 AB 类的高动态相结合，实现细腻而充满活力的 声音。 过流保护、过温保护和短路保护：多重保护设计，确保放大器在各种工作条件 下的稳定性和安全性。 高效散热：大面积散热器设计，确保长时间运行时的稳定，提升使用寿命。 独立左右声道：确保高立体声分离度，使声音表现层次分明、定位准确。 使用本机器之前建议您先阅读本说明，以便您正确使用产品的所有功能。 第 10 页 第 10 页...

  • Page 11: 性能参数

    阻尼系数 @8Ω 1KHz >600 电源需求 110-120V 60Hz/220V-240V 50Hz，1200W MAX 重量 净重：18KG 毛重：21.5KG 尺寸 宽 430mm* 长 310mm* 高 147mm( 包括脚垫 ) 配件 电源线 *1，触发线 *1，说明书 *1 注意： AC 电源 115V/230V 切换的开关位于 AMP-F10 的底部，使用前请确认所在国家 AC 电源的规格， 并检查底部的切换开关是否正确。 第 11 页 第 11 页...
  • Page 12 立体声功率放大器 前面板 VU 表 开关 控制 按键控制设备的主电源启动或者是关闭，它是一 个待机功能按键，可搭配触发功能一起使用，当 Trigger In 口检测到有触发线插入时，待机按键无 效，通过 Trigger 来开关机。 按键周边是双色的 L E D 灯圈， 它通过颜色的变化来指示 AMP-F10 功放的工作状态。 白色：AMP-F10 的主电源已经启动，功放已经打开并进入工作状态 橙色：AMP-F10 的电源已经进入了待机状态 第 12 页 第 12 页...
  • Page 13 立体声功率放大器 后面板 ① ② ③ ⑥ ④ ⑤ ③ ② ① ⑧ ⑨ ⑩ ⑦ ⑧ 接口说明： ① 平衡 XLR 输入 将此平衡 X L R 插座通过信号线连接到您的前级放大器或者其它的音源播放器以向功放模块提供 信号 . 如果您有的选择，强烈建议您选择平衡 X L R 插座作为您的信号输入选择，因为平衡 X L R 接口与非平衡 R C A 输入来对比 , 平衡 X L R 接口能提供更卓越的抗噪声能力 . 平衡...
  • Page 14 触发模式：当系统没有检测到 Trigger In 端口有触发线插入， 可以通过待机按键启动或关闭主电源； 当系统检测到 Trigger In 端口有触发线插入，则待机按键失效，通过前级功放或者其它的信号源 输出的 Trigger 信号来启动或关闭主电源，触发信号触发电压 5-12V。 信号模式：当前级功放或其它信号源没有信号输入或信号幅度过低，20 分钟后，AMP-F10 自动进 入待机模式，为您节省电能；当有音频信号输入或调大音量可重新启动 AMP-F10。 ⑦ 外部触发输入及输出 Trigger In：连接前级功放或其它信号源的 Trigger Out Trigger Out: 当 AMP-F10 工作在桥接模式，可使用触发线连接另一台 AMP-F10 的 Trigger In, 实现 多台设备的联动。 第 14 页 第 14 页...
  • Page 15 立体声功率放大器 ⑧ 喇叭输出端口 立体声输出时：喇叭端子红色为正极输出，连接扬声器的正极接线柱；喇叭端子黑色为负极输出， 连接扬声器的负极连接柱； 桥接输出时：左通道喇叭端子红色连接扬声器的正极接线柱，右通道喇叭端子红色连接扬声器的 负极接线柱。 ⑨ AC 电源切换开关 ⑩ AC 插座、保险丝、电源开关 第 15 页 第 15 页...

  • Page 16: 资源下载

    立体声功率放大器 资源下载 更多教程，请访问官网:www.eversolo.com，点击下载页面或扫描二维码。 微信公众号 特别说明： 为了提升用户体验，本说明内容可能与产品实际使用存在差异，本机功能或者参数如有调整， 恕不另行通知。 更多使用方法，请访问官方网站：www.eversolo.com进行查阅。 安全警示： 1、本设备不得遭受水溅或水滴，不得在设备上放置类似花瓶一类装满液体的物品。 2、本设备断开电源装置为电源输入插头或背面电源开关，为了便于操作，电源插头或电源开 关附近不能被其他物体阻挡。 3、本设备为I类产品，使用此产品须确保要有良好的接地措施。 第 16 页 第 16 页...
