高解析度音频解码耳放一体机

High Resolution DAC & Headphone Amplifier

Eversolo Audio Technology Co.,Ltd

Need help?

Do you have a question about the DAC-Z6 and is the answer not in the manual?

Questions and answers

Summary of Contents for eversolo DAC-Z6

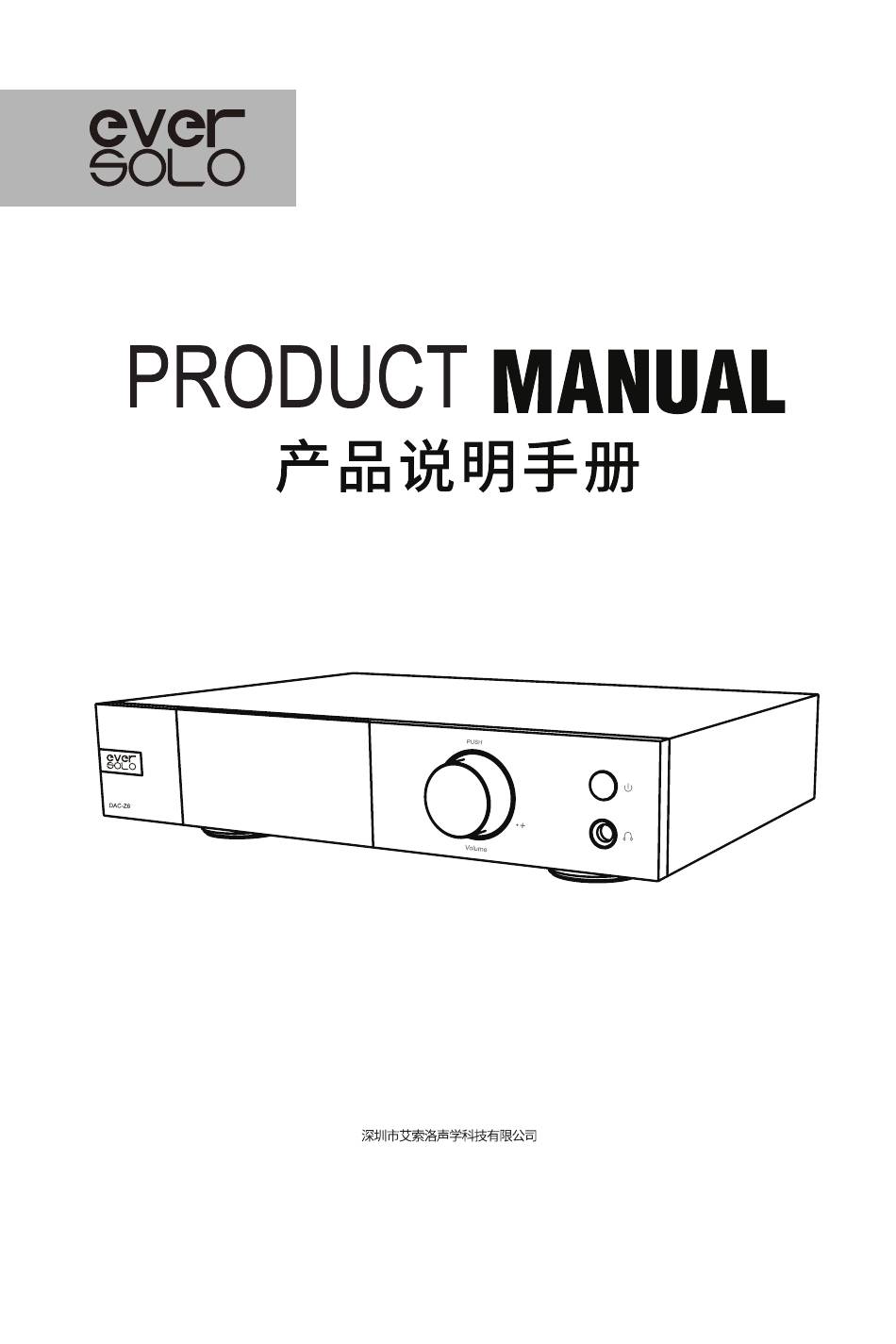

Page 1 高解析度音频解码耳放一体机 High Resolution DAC & Headphone Amplifier Eversolo Audio Technology Co.,Ltd...
Page 2 目录 /Content 产品简介性能参数硬件端口介绍基本操作与设置资源下载 P113 Introduction Speciﬁ cation Hardware Introduction Basic Settings File Download...
Page 3 高解析度音频解码耳放一体机产品简介感谢您购买艾索洛 Eversolo DAC - Z6 高解析度音频解码耳放一体机。 DAC - Z6 是一款做工优良、外观精巧的高性能解码、全平衡前级及耳放一体机。 DAC - Z6 解码方案采用了 XMOS 316 音频处理器与双 ES9068 DAC 芯片，解码格式最高能够支持 DSD512、PCM 768Khz@32Bit 及 MQA 格式解码，并能够确保以极低的噪声和失真进行 D/A 转换，提供卓越解码品质。 DAC - Z6 使用了两声道独立解码的设计，左右两个声道信号分别对应两枚 ES9068 DAC 独立进行 D/A 转换输出，更有效避免声道之间的干扰。加上高精度阻容...
Page 4 高解析度音频解码耳放一体机性能参数机身材质铝合金显示屏 3 寸 LCD 屏音频 DAC ES 9068AS*2 音频处理器第三代 XMOS 界面 XU316 运放芯片 RT6563D*5 电源低噪声高品质开关电源：AC 110~240V 50/60Hz 高通 QCC5125 蓝牙模组，蓝牙版本：BT5.0 蓝牙音频输入支持 SBC/AAC/aptX/aptX LL/aptX HD/LDAC 蓝牙音频协议； USB Audio 系统兼容：Windows（7，10），Mac，Android、IOS 系统 USB-B DAC 输入最高支持立体声...
Page 5 高解析度音频解码耳放一体机性能参数 XLR( 平衡 ) 输出输出电平 (Vrms)：4.1Vrms@0dBFS 总谐波失真 (THD+N)@A-wt：0.000094%@1kHz（-120dB@1kHz）总谐波失真 (THD+N)@No-wt：0.000117%@1kHz（-118dB@1kHz）底噪 (Noise)@No-wt ：<3uVrms 信噪比 (SNR) @No-wt：125@1kHz 频率响应 (frequency response) ：20Hz-20kHz(±0.15dB) 通道分离度 (CROSSTALK)：-123dB@1kHz 动态范围 (DNR) @No-wt：125dB@1kHz RCA 输出输出电平 (Vrms)：2.1Vrms@0dBFS 总谐波失真 (THD+N)@A-wt：0.000116%@1kHz(-118dB@1kHz) 总谐波失真 (THD+N)@No-wt：0.000138%@1kHz(-117dB@1kHz) 底噪 (Noise) @No-wt：<2.5uVrms 信噪比 (SNR) @No-wt：121dB@1kHz 频率响应...
Page 6 高解析度音频解码耳放一体机硬件端口介绍 1. 前面信号源输出模式音量幅度旋钮电源音频格式与采样率指示灯 ❶ 6.35mm 耳机接口旋钮功能说明音量调节：屏幕在播放状态下，旋转旋钮为控制本机音量大小，顺时针旋转增加输出音量，逆时针旋转减小输出音量。 * 音量调节幅度可以在 DAC 设置中，自定义音量递增调节幅度（0.5dB~3dB）菜单设置：通过短按本机旋钮，会进入设置菜单列表，左右旋转旋钮可上下移动要选择的菜单，再短按旋钮为确认或打开下一级子菜单。音源选择：通过长按本机旋钮，会进入输入音频源的选择列表，左右旋转旋钮可以左右选择音源通道模式。第 4 页第 4 页...
Page 7 你可以使用 6.35 毫米插头的单端耳机直接连接到 DAC-Z6 的耳机接口。注意：为了获得最佳聆听效果，可以在本机 DAC 设置中选择合适的增益模式，以适应不同灵敏度的和阻抗的耳机。耳机输入优先级 >XLR/RCA，当耳机输出连接耳机后将会断开 XLR/RCA 的信号输出。 ❷ RCA 输出连接可以使用 RCA 音频线将 DAC-Z6 的 RCA 输出端口连接到后级功率放大器或者具备 RCA 输入的有源音响。 ❸ XLR 平衡输出连接可以使用 XLR 音频线将 DAC-Z6 的 XLR 输出端口连接到后级功放或者具备 XLR 平衡输入的有源音响。...
Page 8 * 使用 Windows 系统需要安装本机对应的驱动，Windows 系统驱动请参阅下文资源下载。 * 连接电脑后需要将“EVERSOLO USB AUDIO”作为电脑声音输出设备，设置如下： Windows 系统：下载并安装驱动后，打开电脑“控制面板 -> 硬件和声音 -> 声音 -> 播放”，选择“EVERSOLO USB AUDIO”。 Mac 系统：无需安装驱动程序 , 连接后请在电脑 “系统偏好设置 -> 声音 -> 输出” ，选择 “EVERSOLO USB AUDIO”。第 6 页第 6 页...
Page 9 ❻ USB Type C 输入使用安卓专用 Type-C 转 Type-C 或者 IOS 专用 Lightning 转 Type-C OTG 数据线，将手机或者 / 平板与本机的 USB-C 输入接口连接，移动设备作为数字音频源输入本机进行音频解码。使用此端口输入信号，请本机信号源设为 USB Type C 输入。 ❼蓝牙输入本机内置高清蓝牙接收器，支持 SBC/AAC/aptX/aptX LL/aptX HD/LDAC 等蓝牙音频协议，可与众多移动设备蓝牙进行无线配对作为蓝牙解码器使用。使用本机蓝牙输入时，请将本机信号源设为“蓝牙输入”，在移动设备上打开蓝牙搜索设备 “DAC-Z6”，配对即可。 3. 遥控开关输入源确认方向键返回菜单设置...
Page 10 高解析度音频解码耳放一体机基本操作与设置 1. 信号源选择长按本机旋钮再旋转旋钮切换输入源或按遥控器“信号源”切换信号源。 2. 设置短按本机旋钮或按遥控器菜单键进入设置菜单。 3. 输出端口进入设置菜单，“输出端口”，可选择仅XLR输出、仅RCA输出及XLR+RCA同时输出。第 8 页第 8 页...
Page 11 高解析度音频解码耳放一体机 4. 耳机增益进入设置菜单—>“DAC”—>“耳机增益”，选择高增益或者低增益输出。 5. 音量幅度进入设置菜单—>“DAC”—>“音量幅度”为每调节一格的音量幅度大小，可以根据需要设置合适的音量调节幅度。 “开机音量”为选择开机音量幅度，可选择自定义音量幅度或者保持上一次音量幅度。第 9 页第 9 页...
Page 12 高解析度音频解码耳放一体机 6. 滤波特性进入设置菜单—>“DAC”—>“滤波特性”，根据个人喜好可以分别针对DSD 或者PCM格式调节DAC不同的滤波特性，对应不同的声音输出风格，满足个性化听感需要。 ES9068AS DAC（PCM）滤波特性介绍滤波器名称脉冲图特点远近边缘线性相位快速低阶混响，自然远中性滚降最小相位慢速中阶混响，温暖中中性滚降最小相位快速高阶混响，醇厚近锐利混合第 10 页第 10 页...
Page 13 高解析度音频解码耳放一体机 7. 语言进入设置菜单—>“通用”—>““语言”，根据需要选择界面菜单语言。 8.VU 表进入设置菜单—>“通用”—>“VU表”，根据个人喜好，选择播放界面不同的VU表风格。 9. 节能模式进入设置菜单—>“通用”—>“节能模式”，可以根据实际需要设置屏显亮度、无播放时自动休眠以及无操作定时关闭屏幕显示。第 11 页第 11 页...
Page 14 高解析度音频解码耳放一体机屏幕亮度：根据需要设置本机屏幕显示的亮度等级休眠：选择在一定时间设备没有播放时，机器自动关闭屏显进入节能休眠模式，直到系统检测到当前信号通道有音频信号输入会自动恢复正常工作状态，按机器电源键也可快速恢复工作状态。关闭屏幕：选择在一定时间，未操作设备时自动关闭屏幕显示，当再次操控设备时可恢复屏幕显示。 10. 旋钮进入设置菜单—>“通用”—>“旋钮”，根据个人习惯，设置旋钮氛围灯亮度等级或者短按旋钮对应的功能，弹出系统菜单或者输入源选择菜单。 11. 禁用遥控此功能针对同时拥有多两台或者多台EVERSOLO DAC产品的用户且同一个环境同时使用，防止设备同时受控，可以通过该设置选择禁用设备遥控控制。进入设置菜单—>“通用”—>“其他”—>禁用遥控：禁用/不禁用注意：如果设备无法控制设备，请检查遥控模式是否选择为可用。第 12 页第 12 页...
Page 15 高解析度音频解码耳放一体机 12. 固件升级通过官网下载EVER SOLO DAC-Z6固件升级包至U盘中，将U盘连接到机器USB A型端口，再打开本机菜单—>关于—>升级，选择升级文件包，按照屏幕提示完成升级操作，升级完成等待机器自动重启即可。注意：升级过程中请勿拔掉U盘或将机器断电操作。 MQA (Master Quality Authenticated) DAC-Z6包含MQA技术，能够播放MQA音乐文件和音乐流，提供原始母带录制的声音。为了确认 DAC-Z6是否正确解码和播放MQA文件/流，播放时，会在播放页面用绿色或者蓝色表示MQA状态。蓝色亮起表示设备正在播放MQA Studio文件，播放的文件已在艺术家/制作人的工作室批准或得到版权所有者验证。 MQA Studio MQA Core MQA (Master Quality Authenticated) 是一项屡获殊荣的英国技术，是一种兼有极高采样率和足够小的文件体积的高解析音频编码技术。 DAC-Z6采用了MQA技术，可以接收并解码MQA音频，提供母带级别的声音。有关更多MQA信息，请访问https：//www.mqa.co.uk MQA 和 Sound Wave Device 是 MQA Limited ©2016 的注册商标。...
Page 16 高解析度音频解码耳放一体机资源下载产品固件升级，USB驱动程序及手机控制APP的下载，请访问官网:www.eversolo.com，在下载中心页面自行下载或扫描以下二维码下载。下载驱动后请解压缩安装包，双击exe安装文件，然后按照屏幕说明完成安装。 *推荐使用手机浏览器扫描二维码特别说明：为了提升用户体验，艾索洛会不定期对产品的固件进行升级。本说明内容可能与产品实际使用存在差异，本机功能或者参数如有调整，恕不另行通知。更多使用方法，请访问官方网站：www.eversolo.com进行查阅。安全警示： 1、本设备不得遭受水溅或水滴，不得在设备上放置类似花瓶一类装满液体的物品。 2、本设备断开电源装置为电源输入插头或背面电源开关，为了便于操作，电源插头或电源开关附近不能被其他物体阻挡。 3、本设备为I类产品，使用此产品须确保要有良好的接地措施。 * 本产品仅适用于海拔在 2000 米以下正常使用。 * 本产品为Ⅰ类产品，需连接到带有保护接地连接的电网电源输出插座上。第 14 页第 14 页...

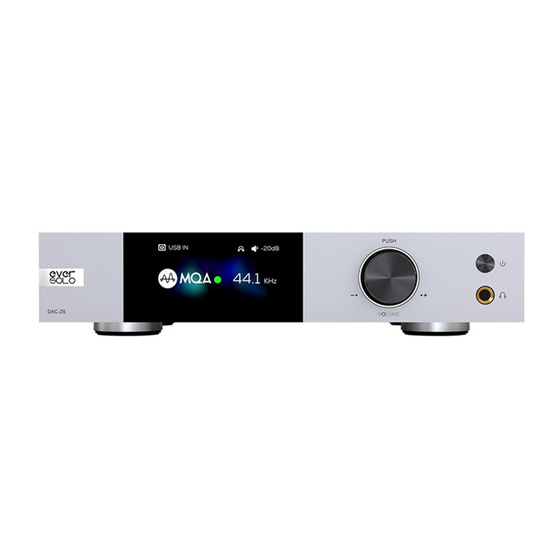

Page 17 Introduction Thank you for choosing Eversolo DAC-Z6. DAC-Z6 is a compact and exquisite fully-balanced DAC and headphone amplifi er. The decoding solution is XMOS 316 and dual ES9068 DAC chips, which supports up to DSD512,PCM 768Khz@32Bit and MQA decoding.Good decoding quality is guaranteed due to the low noise and distortion for D/A conversion.
Page 18 High Resolution DAC & Headphone Amplifi er Speciﬁ cation Chassis Aviation aluminum alloy Display Screen 3-inch LCD Screen ES 9068AS*2 Audio Processor XMOS XU316 OPA Chip RT6563D*5 Power Low noise switching power supply，AC 110~240V 50/60Hz Bluetooth Audio Qualcomm QCC5125 Bluetooth module, BT5.0 Input Support SBC/AAC/aptX/aptX LL/aptX HD/LDAC Bluetooth protocol Compatible with Windows (7, 10), Mac, Android and IOS...
Page 19 High Resolution DAC & Headphone Amplifi er Speciﬁ cation XLR Audio Output Output Level(Vrms)：4.1Vrms@0dBFS THD+N@A-wt：0.000094%@1kHz（-120dB@1kHz） THD+N@No-wt：0.000117%@1kHz（-118dB@1kHz） Noise@No-wt ：<3uVrms SNR)@No-wt：125@1kHz frequency response：20Hz-20kHz(±0.15dB) CROSSTALK：-123dB@1kHz DNR)@No-wt：125dB@1kHz RCA Audio Output Output Level(Vrms)：2.1Vrms@0dBFS THD+N@A-wt：0.000116%@1kHz(-118dB@1kHz) THD+N@No-wt：0.000138%@1kHz(-117dB@1kHz) Noise@No-wt ：<2.5uVrms SNR)@No-wt：21dB@1kHz frequency response：20Hz-20kHz(±0.15dB) CROSSTALK：-118dB@1kHz Analog Audio DNR)@No-wt：121dB@1kHz Characteristics Headphone Low gain mode Output Level(Vrms)：1.2Vrms@0dBFS...
Page 20 High Resolution DAC & Headphone Amplifi er Hardware Introduction 1.Front panel Output mode Signal source Volume step Knob Power Audio format and sample rate Indicator light ❶ Headphone output Control knob Volume adjustment: The knob can control volume when the device is in playback status. Rotate clockwise to increase volume while counterclockwise to decrease volume.
Page 21 Headphone input has a higher priority than XLR/RCA, when it is in the mode of headphone output, the signal output of XLR/RCA will be disconnected. ❷ RCA output Connect DAC-Z6 RCA output to power amplifi er or active speaker RCA input by a RCA audio cable. ❸ XLR balanced output Connect DAC-Z6 XLR output to power amplifi er or active speaker XLR input by XLR audio cable.
Page 22 *The positive and negative polarities are reversed for some audio systems, the default positive polarity of DAC-Z6 are shown below. If you need to reverse the polarity, please set it in the system: Settings > DAC audio > XLR Port Polarity >Reverse.
Page 23 SBC/AAC/aptX/aptX LL/aptX HD/LDAC, it can connect with diﬀ erent mobile devices by Bluetooth. Please set the signal source to �Bluetooth IN�, enable Bluetooth on mobile device and search “DAC-Z6” to fi nish Bluetooth pairing. 3.Remote control Power Select input source...
Page 24 High Resolution DAC & Headphone Amplifi er Basic Settings 1. Signal source Long press then rotate the knob or press � � key on remote control to switch input source. 2.Settings Short press the knob or press � � key on remote control. 3.Output port Enter the setting menu >...
Page 25 High Resolution DAC & Headphone Amplifi er 4.Headset gain Enter the setting menu > DAC > Headset gain, select high gain or low gain. 5.Volume control steps Enter the setting menu > DAC > Volume control steps, adjust the suitable volume step. �Power-on volume�...
Page 26 High Resolution DAC & Headphone Amplifi er 6.Filter Enter the setting menu > DAC > Filter, adjust DAC fi ltering characteristics for DSD or PCM to output diﬀ erent sound styles. ES9068AS DAC（PCM）CHARACTERISTICS FILTER IMPULSE RESPONSE CHARACTERISTIC Distance Edge Fast Roll-Oﬀ , Low order reverb, Linear Phase Neutral...
Page 27 High Resolution DAC & Headphone Amplifi er 7.language Enter the setting menu > General > Language, select language for menu and user interface. 8.VU meter Enter the setting menu > General > VU meter, select VU meter mode in for the playback interface according to your preferences.
Page 28 High Resolution DAC & Headphone Amplifi er 9.Energy Saver Enter into Menu —>�General�—>�Energy Saver� to adjust the Screen Brightness, Standby and Screen Oﬀ Settings. Screen Brightness: Adjust the brightness levels according to your preference. Standby: Select the time interval that you want the device to standby when no playback. The screen display will be turn oﬀ...
Page 29 Download the fi rmware package on EVER SOLO oﬃ cial website to a U disk, connect the U disk to DAC-Z6 USB A port. Access system menu> About> Upgrade to upgrade fi rmware, wait for the device to restart automatically after upgrading the fi rmware successfully.
Page 30 High Resolution DAC & Headphone Amplifi er MQA (Master Quality Authenticated) Eversolo DAC-Z6 includes MQA technology, which enables you to play back MQA audio fi les and streams, delivering the sound of the original master recording. The green or blue dot next to MQA logo indicates that the unit is decoding and playing an MQA stream or fi le, and denotes provenance to ensure that the sound is identical to that of the source material.
Page 31 Driver/APP download Special note: EVERSOLO will upgrade fi rmware from time to time in order to improve user experience, so that this manual might diﬀ er with the situation of real product. The functions or parameters of this device are subject to adjustment without prior notice.
