Alnor HRQ-BUT-LCD-P5 User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

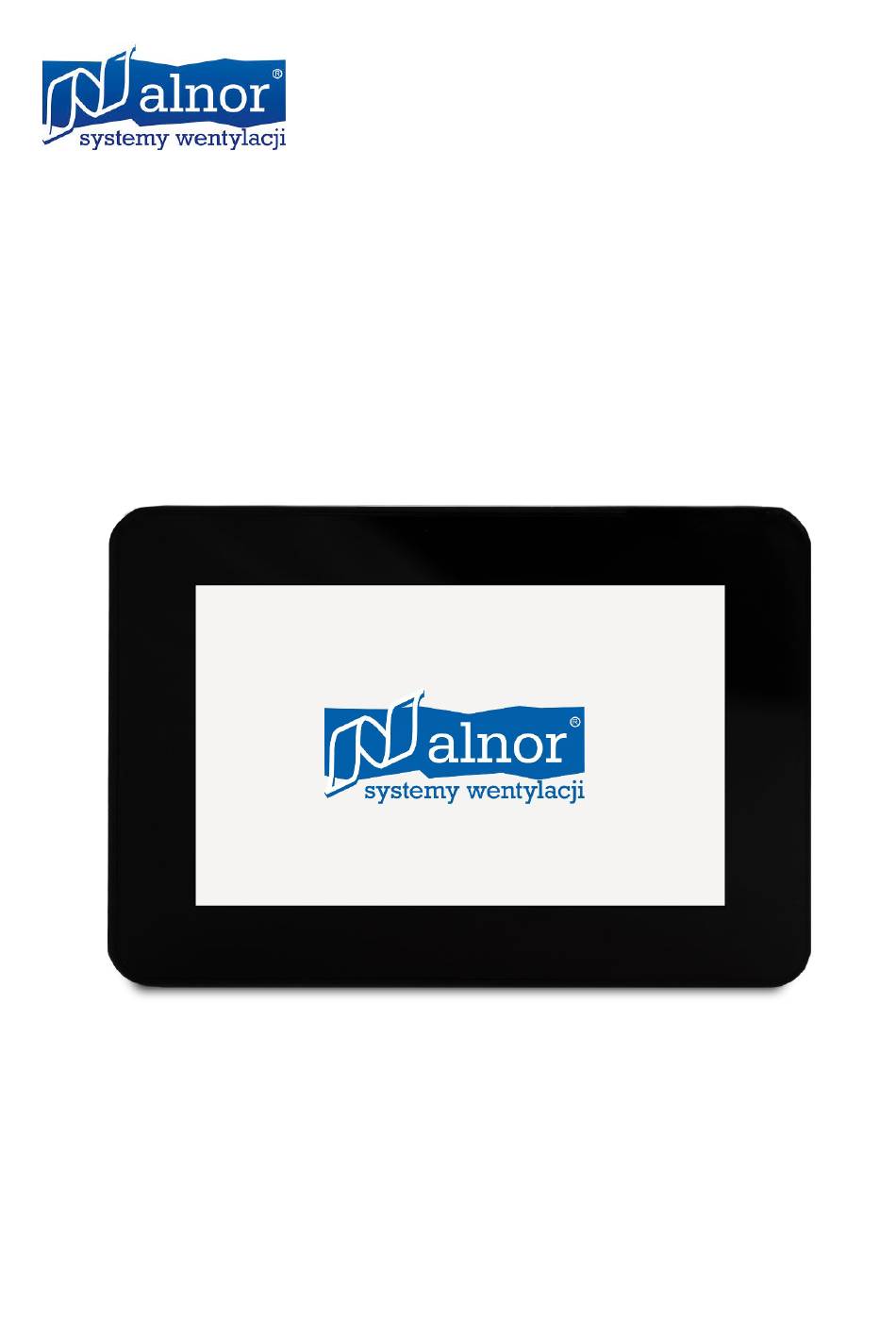

INSTRUKCJA OBSŁUGI
HRQ-BUT-LCD-P5
USER MANUAL
HRQ-BUT-LCD-P5
Wersja / version: 1124

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HRQ-BUT-LCD-P5 and is the answer not in the manual?

Questions and answers

Related Manuals for Alnor HRQ-BUT-LCD-P5

Summary of Contents for Alnor HRQ-BUT-LCD-P5

  • Page 1 INSTRUKCJA OBSŁUGI HRQ-BUT-LCD-P5 USER MANUAL HRQ-BUT-LCD-P5 Wersja / version: 1124...

  • Page 2: Table Of Contents

    Instrukcja obsługi User manual Spis treści Montaż panelu pokojowego ..........................3 Czyszczenie i konserwacja ..........................4 Ekran startowy ..............................4 Ekran główny ............................... 5 4.1. Elementy ekranu głównego: ........................6 4.2. Ikony statusu urządzenia ........................7 4.3. Temperatura zewnętrzna ........................9 4.4.

  • Page 3: Montaż Panelu Pokojowego

    Instrukcja obsługi 1. Montaż panelu pokojowego Odłączyć ramkę montażową (1) od tylnej obudowy panelu (2). Ramka jest przytwierdzona do obudowy panelu zatrzaskami. Do odłączenia ramki można użyć płaskiego wkrętaka. Wyciąć w czterech miejscach osłonę (3) otworu zacisku śrubowego przy pomocy ostrego narzędzia. Podłączyć...

  • Page 4: Czyszczenie I Konserwacja

    Instrukcja obsługi Wywiercić otwory w ścianie i przy pomocy wkrętów przymocować ramkę montażową w wybranym miejscu ściany, z zachowaniem odpowiedniego jej położenia (UP). Następnie przytwierdzić panel do ramki montażowej z wykorzystaniem zatrzasków. Panel pokojowy przeznaczony jest do montażu na ścianie, wyłącznie w suchym pomieszczeniu. Panelu nie można używać...

  • Page 5: Ekran Główny

    Instrukcja obsługi 4. Ekran główny Po połączeniu z centralą wentylacyjną, na głównym ekranie panelu wyświetlą się najważniejsze informacje dotyczące pracy urządzenia. Użytkownik posiada wgląd w bieżące parametry, takie jak stopień wysterowania wentylatorów oraz temperatura z czujnika wiodącego (nawiewu do pomieszczeń). Główny ekran oferuje również...

  • Page 6: Elementy Ekranu Głównego

    Instrukcja obsługi 4.1. Elementy ekranu głównego: Przycisk menu W lewym górnym rogu ekranu znajduje się przycisk nawigacyjny, który umożliwia wyświetlenie menu głównego panelu. Główne menu zawiera 5 aktywnych przycisków, które przenoszą użytkownika do kolejnych ekranów. Każdy z elementów menu zostanie opisany w dalszej części instrukcji.

  • Page 7: Ikony Statusu Urządzenia

    Instrukcja obsługi 4.2. Ikony statusu urządzenia W górnej części ekranu wyświetlane są ikony stanu systemu, które sygnalizują aktualny status pracy rekuperatora, takie jak włączenie, wyłączenie, awaria czy konieczność wymiany filtrów.
  • Page 8 Instrukcja obsługi Alarm aktywny Centrala w postoju Brak połączenia z siecią Wi-Fi Zwykła praca Brak statusu Praca grzanie Centrala wyłączona Praca chłodzenie...

  • Page 9: Temperatura Zewnętrzna

    Instrukcja obsługi Przewietrzanie w centrali alarmowej Chłodzenie nagrzewnicy Tryb BOOST Rozmrażanie Opóźnienie startu 4.3. Temperatura zewnętrzna W prawym górnym rogu ekranu wyświetla się temperatura zewnętrzna, która pobierana jest z czujnika temperatury czerpni...

  • Page 10: Ekran Informacyjny

    Instrukcja obsługi 4.4. Ekran informacyjny Wykonując gest przeciągnięcia palcem od górnej krawędzi ekranu w dół rozwija się ekran informacyjny zawierający podstawowe informacje o urządzeniu. Na ekranie tym można szybko sprawdzić, czy są aktywne alarmy, co jest istotne dla bezpieczeństwa i prawidłowego funkcjonowania systemu. Stan połączenia z siecią...

  • Page 11: Wentylacja

    Instrukcja obsługi zapewniają użytkownikowi pełną kontrolę nad systemem i pomagają w utrzymaniu optymalnej jakości powietrza w pomieszczeniu 4.5. Wentylacja W centralnej części ekranu znajduje się główny kafel Wentylacja. Kafel wskazuje wysterowanie wentylatorów oraz aktualną temperaturę odczytaną z czujnika wiodącego (czujnik nawiewowy). Dotknięcie strzałki w prawym dolnym rogu kafla umożliwia dostęp do ustawień...
  • Page 12 Instrukcja obsługi Ekran umożliwia wybór trybu pracy rekuperatora. Na górnej liście znajdują się trzy tryby czasowe, a na dolnej - opcje biegu pracy. Po zakończeniu działania wybranego trybu czasowego, system automatycznie przełączy się na ostatnio używany bieg pracy. Każdy z kafli trybów czasowych posiada strzałkę, która po naciśnięciu otwiera ekran edycji ustawień...
  • Page 13 Instrukcja obsługi Ekran umożliwia wybór czasu trwania danego trybu. W celu edycji czasu trwania należy nacisnąć dolną lub górną część ekranu. Długie przytrzymanie spowoduje przyśpieszenie edycji.
  • Page 14 Instrukcja obsługi Ekran ustawień trybu czasowego Wietrzenie Tryb czasowy Wietrzenie oprócz edycji czasu trwania umożliwia również wybór mocy wietrzenia.

  • Page 15: Jakość Powietrza

    Instrukcja obsługi 4.7. Jakość powietrza Wskazuje aktualne odczyty z czujników jakości powietrza, po wciśnięciu przenosi do ustawień trybu Auto, gdzie użytkownik może aktywować tryb oraz dostosować ustawienia jego ustawienia. Fioletowy obrys kafla wskazuje na aktywny tryb Auto.
  • Page 16 Instrukcja obsługi Ustawienia kafla Jakość powietrza Normalny poziom CO2...

  • Page 17: Ekran Ustawień Wentylacji

    Instrukcja obsługi Umożliwia ustawienie normalnego poziomu CO2. W czasie działania trybu auto, wentylacja będzie dążyć do utrzymania ustawionego poziomu CO2. Utrzymanie odpowiedniego poziomu CO2 ma priorytet nad poziomem wilgotności. Normalny poziom wilgotności Umożliwia ustawienie normalnego poziomu wilgotności. W czasie działania trybu auto, po osiągnięciu odpowiedniego poziomu CO2, wentylacja będzie dążyć...

  • Page 18: Harmonogram

    Instrukcja obsługi 5.2. Harmonogram Przenosi do okna ustawień harmonogramów. Ustawienia zawierają dwa kafle: Edycja planu pracy – przenosi do okna edycji planu pracy. Praca według harmonogramu – umożliwia włączenie trybu pracy harmonogram. Edycja planu pracy Główny ekran edycji planu pracy. W oknie edycji planu pracy można ustawić różne tryby pracy dla poszczególnych dni tygodnia, takie jak wybrany bieg czy pauza.
  • Page 19 Instrukcja obsługi W prawej górnej części ekranu znajduje się przycisk umożlwiający kopiowanie ustawień harmonogramu pomiędzy wybranymi dniami tygodnia. W dolnej części ekranu znajduje się wybór trybu.
  • Page 20 Instrukcja obsługi • Biały kolor – Kasowanie aktualnego przedziału • Zielony kolor – Ustawianie pauzy • Niebieski kolor – Ustawienie biegu 1 • Żółty kolor – Ustawienie biegu 2 • Pomarańczowy kolor – Ustawienie biegu 3 Aktualnie wybrany tryb wyświetlany jest w centralnej części ekranu Ustawienie harmonogramu na dany dzień...
  • Page 21 Instrukcja obsługi • W górnej części ekranu należy wybrać dzień tygodnia • W centralnej części ekranu należy wybrać godzinę startu pracy danego trybu • W dolnej części ekranu należy wybrać tryb pracy • Za pomocą strzałek w skrajnych częściach ekranu należy przesunąć wskaźnik •...

  • Page 22: Gwc (Gruntowy Wymiennik Ciepła)

    Instrukcja obsługi 5.3. GWC (gruntowy wymiennik ciepła) Kafel przenosi użytkownika do ekranu ustawień gruntowego wymiennika ciepła, wykorzystującego temperaturę gruntu do wstępnego ogrzewania lub chłodzenia powietrza Kafel Pozwolenia na prace GWC Kafel umożliwia włączenie lub wyłączenia pozwolenia na prace dla przepustnicy GWC. W przypadku braku pozwolenia na pracę...

  • Page 23: Temperatura Zadana

    Instrukcja obsługi Maksymalny czas otwarcia Kafel pozwalający określić maksymalny czas otwarcia przepustnicy GWC. Po tym czasie zostanie uruchomiona procedura regeneracji GWC Ręczne uruchomienie Kafel pozwalający na ręczne uruchomienie regeneracji bez czekania na spełnienie warunku temperaturowego i czasowego Czas regeneracji Kafel pozwalający określić czas trwania regeneracji GWC. W czasie regeneracji przepustnica GWC pozostaje zamknięta.
  • Page 24 Instrukcja obsługi Kafel Wybór zadanej Umożliwia wybór temperatury zadanej • Harmonogram – wybór temperatury uzależniony jest od nastaw planu pracy. • Dzień – ustawia temperaturę dzienną • Noc – ustawia temperaturę nocną Kafel Dzień Umożliwia wybór temperatury dzień Kafel Noc Umożliwia wybór temperatury noc Kafel Harmonogram temperaturowy Przenosi użytkownika do ekranu ustawiania planu pracy.

  • Page 25: Tryb Czasowy

    Instrukcja obsługi • Kolor czerwony – temperatura dzień • Kolor niebieski – temperatura noc 5.6. Tryb czasowy Kafel przenosi użytkownika do ekranu edycji ustawień trybów czasowych Elementy ekranu edycji ustawień trybów czasowych...

  • Page 26: Bypass

    Instrukcja obsługi Kafle Wietrzenie Umożliwia edycję czasu trwania wietrzenia oraz wysterowanie wentylatora nawiewu. Czas trwania wietrzenia ustawiany jest w minutach. Kafel Party Umożliwia edycję czasu trwania trybu party. Czas trybu party ustawiany jest w godzinach. Kafel Wyjście Umożliwia edycję czasu trwania trybu wyjście. Czas trwania trybu wyjście ustawiany jest w godzinach. 5.7.

  • Page 27: Kominek

    Instrukcja obsługi 5.8. Kominek Przenosi do ekranu edycji trybu Kominek. Ekran edycji pozwala na włączenie trybu kominek oraz ustawienie różnicy prędkości wentylatorów. Praca wentylatora wywiewu zostanie zmodyfikowana o ustaloną wartość. 5.9. Centrala alarmowa Przenosi do ustawień centrali alarmowej...
  • Page 28 Instrukcja obsługi Kafel Obsługa Umożliwia włączenie obsługi centrali alarmowej. Po otrzymaniu sygnału z wejścia, do którego podłączona jest centrala alarmowa, w zależności od ustawień rekuperator zmieni wysterowanie wentylatorów lub całkowicie je wyłączy. Kafel Reakcja Umożliwia wybór reakcji rekuperatora na sygnał z centrali alarmowej. Możliwe tryby do wyboru to Zmiana prędkości wentylatorów oraz Wyłączenie wentylatorów.

  • Page 29: Chłodnica

    Instrukcja obsługi Kafel Przewietrzanie Kafel aktywny tylko w trybie reakcji Wyłączenie. Przenosi do ekranu edycji ustawień dodatkowej funkcji Przewietrzanie. Funkcja ta jest dostępna tylko w trybie Wyłączenie wentylatorów. Ekran edycji trybu Przewietrzanie Kafel Obsługa Umożliwia włączenie obsługi trybu Przewietrzanie Kafel Wentylator wywiew Umożliwia wybór wysterowania wentylatora wywiewu w czasie trwania Przewietrzanie Kafel Czas pracy cyklicznej Umożliwia wybór po jakim czasie od otrzymania sygnału z centrali alarmowej aktywować...

  • Page 30: Nagrzewnica Wtórna

    Instrukcja obsługi 5.11. Nagrzewnica wtórna Umożliwia włączenie zezwolenia na pracę dla nagrzewnicy wtórnej. Nagrzewnica wtórna umożliwia dodatkowe ogrzewanie powietrza w przypadku niskich temperatur zewnętrznych. W przypadku braku pozwolenia na pracę, niezależnie od ustawień nagrzewnica wtórna pozostanie wyłączona. 5.12. Filtry Przenosi do ekranu ustawień Filtrów Ekran edycji ustawień...

  • Page 31: Boost

    Instrukcja obsługi Kafel Reset filtra nawiewu Umożliwia zresetowanie czasu pracy filtra nawiewu Kafel Reset filtra wywiewu Umożliwia zresetowanie czasu pracy filtra wywiewu Kafel Wymuś prodcedurę wymiany Umożliwia wymuszenie procedury wymiany filtrów Proces wymiany filtrów przy pomocy panelu 5.13. BOOST Przenosi użytkownika do ekranu ustawień trybu BOOST. Ekran ustawień...

  • Page 32: Ekran Ustawień Panelu

    Instrukcja obsługi • BOOST 1 / BOOST 2 – Pozwala na aktywację trybu BOOST • Opóźnienie wyłączenia – Ustawienie czasu opóźnienia trybu BOOST po aktywacji za pomocą sygnału • Wentylator nawiew – Pozwala ustawić wysterowanie wentylatora nawiewu podczas aktywnego tryb •...

  • Page 33: Czas Do Wygaśnięcia

    Instrukcja obsługi • Brak – po upłynięciu Czasu do wygaszenia, panel powraca do ekranu głównego. • Zegar i temp. - po upłynięciu czasu do wygaszenia, na ekranie zostanie wyświetlona aktualna temperatura wiodąca wraz z aktualną godziną. Jasność ekranu można dostosować za pomocą kafla Jasność...

  • Page 34: Ekran Ustawień Wi-Fi

    Kafel przenosi użytkownika do ekranu informacji o module Wi-Fi 7.6. Moduł internetowy Odpowiada za aktywowanie modułu internetowego w panelu. W przypadku podłączenia do jednostki panelu HRQ-BUT-PG15 wraz z panelem HRQ-BUT-LCD-P5 moduł internetowy panelu LCD powinien być zawsze ustawiony na WYŁĄCZONY...

  • Page 35: Ekran Alarmy

    Instrukcja obsługi Token Wyświetla generowane czasowo hasło wymagane do dodania instalacji do serwisu AlnorAIR Numer fabryczny Wyświetla numer fabryczny urządzenia wymagany do dodania instalacji do serwisu AlnorAIR 8. Ekran Alarmy Widok listy alarmów...
  • Page 36 Instrukcja obsługi Alarm składa się z 4 części: • E9 – Kod błędu • Uszk. Czujnik czerpni – Tytuł błędu • 06.08.24 13:42:58 – Data i czas rozpoczęcia alarmu • 06.08.24 13:48:20 – Data i czas zakończenia alarmu. W przypadku, gdy alarm nadal jest aktywny w tym miejscu wyświetlony jest znak „- „.

  • Page 37: Konfiguracja Urządzenia Do Systemu Alnorair

    Instrukcja obsługi 9. Konfiguracja urządzenia do systemu AlnorAir Do konfiguracji połączenia panelu HRQ-LCD-P5 do sieci WIFI, wymagane jest urządzenie posiadające system Android oraz dostęp Internetu. Jako użytkownik należy pobrać aplikację AlnorAIR dostępną w AppStore lub Google Play. Dla użytkowników serwisowych należy pobrać aplikację AlnorServiceAir dostępną w AppStore lub Google Play.
  • Page 38 Instrukcja obsługi 1.) Jeżeli otrzymałeś zaproszenie do skorzystania z instalacji w serwisie AlnorAIR należy kliknąć w link aktywacyjny w wiadomości mailowej. Link aktywacyjny przenosi do strony rejestracyjnej konta, jeżeli nie zostało wcześniej założone. W innym przypadku przenosi do istniejącego już konta.
  • Page 39 Instrukcja obsługi 3.) Po zaakceptowaniu zaproszenia do aplikacji należy nazwać nazwę własną instalacji...
  • Page 40 Instrukcja obsługi 4.) Po pomyślnej konfiguracji urządzenia potwierdź proces konfiguracji ikoną „OK”. Jeżeli bramka posiadała wcześniej skonfigurowaną sieć Wi-Fi przełącz ją w tryb Wi-Fi. W innym przypadku pozostaw bramkę w trybie Bluetooth, a następnie postępuj z następującymi krokami.
  • Page 41 Instrukcja obsługi 5.) Wybierz ostatnio dodaną instalację...
  • Page 42 Instrukcja obsługi 6.) Wybierz „Ustawienia Wi-Fi”...
  • Page 43 Instrukcja obsługi 7.) Zezwól aplikacji na dostęp funkcji Bluetooth w urządzeniu...
  • Page 44 Instrukcja obsługi 8.) Po uzyskaniu dostępu do funkcji Bluetooth w urządzeniu rozpocznie się wyszukiwanie urządzenia. Uwaga! Jeżeli twoje urządzenie nie zostało wyszukane, sprawdź, czy bramka jest w trybie Bluetooth.
  • Page 45 Instrukcja obsługi 9.) Potwierdź znalezione urządzenie...
  • Page 46 Instrukcja obsługi 10.) Wpisz SSID, oraz hasło w konfiguracji Wi-Fi. Po zatwierdzeniu konfiguracji bramka automatycznie przełączy się w tryb Wi-Fi. 11.) Należy odczekać kilkanaście sekund aż panel ponownie się uruchomi i zostanie wyłączona funkcja Bluetooth i włączona funkcja WiFi, w której: •...
  • Page 47 Instrukcja obsługi • jeśli LED przycisku nie świeci, to nie ma połączenia do sieci WiFi, • jeśli LED przycisku błyska (wolniej niż przy aktywnej funkcji Bluetooth), to oznacza, że jest połączenie do sieci WiFi ale nie ma do serwisu internetowego. 12.) Po połączeniu bramki z siecią...
  • Page 48 Instrukcja obsługi 13.) Po wejściu w instalację należy dodać nowy komponent, którym jest rekuperator.

  • Page 49: Użytkownik Nie Zaproszony Przez Instalatora

    Instrukcja obsługi 9.1. Użytkownik nie zaproszony przez instalatora 1.) Jeżeli nie otrzymałeś zaproszenie do skorzystania z instalacji w serwisie AlnorAIR należy założyć kontro w aplikacji AlnorAIR lub poprzez domenę www.alnorair.com.pl.
  • Page 50 Instrukcja obsługi 2.) Następnie po zalogowaniu w aplikacji AlnorAIR należy wybrać opcję „Dodaj”. Upewnij się, że bramka jest w trybie Bluetooth.
  • Page 51 Instrukcja obsługi 3.) Następnie należy wybrać opcję Bluetooth jako opcję dodania instalacji (ikona „BT”).
  • Page 52 Instrukcja obsługi 4.) Zezwól aplikacji na dostęp funkcji Bluetooth w urządzeniu...
  • Page 53 Instrukcja obsługi 5.) Wybierz wyszukany moduł internetowy...
  • Page 54 Instrukcja obsługi 6.) Nadaj nazwę swojej instalacji i potwierdź swój wybór...
  • Page 55 Instrukcja obsługi 7.) Rozpocznij konfigurację sieci Wi-Fi w urządzeniu przyciskając „Tak”...
  • Page 56 Instrukcja obsługi 14.) Wpisz SSID, oraz hasło w konfiguracji Wi-Fi. Po zatwierdzeniu konfiguracji bramka automatycznie przełączy się w tryb Wi-Fi.
  • Page 57 Instrukcja obsługi 15.) Należy odczekać kilkanaście sekund aż panel ponownie się uruchomi i zostanie wyłączona funkcja Bluetooth i włączona funkcja WiFi, w której:...
  • Page 58 Instrukcja obsługi 16.) Po połączeniu bramki z siecią Wi-Fi należy wybrać skonfigurowaną instalację. 17.) Po wejściu w instalację należy dodać nowy komponent, którym jest rekuperator.
  • Page 59 Table of contents Room panel installation ......................60 Cleaning and maintenance ......................61 Start-up screen ......................... 61 Home screen ..........................62 4.1. Home screen elements: ....................63 4.2. Device status icons ......................64 4.3. Outdoor temperature....................... 66 4.4. Information screen ......................67 4.5.

  • Page 60: Room Panel Installation

    Operating instructions 1. Room panel installation Detach the mounting frame (1) from the rear panel housing (2). The frame is fixed to the panel housing by snaps. A flat screwdriver can be used to detach the frame. Cut out the cover (3) of the screw clamp hole in four places with a sharp tool. Connect the wires of the transmission cable connecting the panel with the controller to the screw terminal (4), as described (5).

  • Page 61: Cleaning And Maintenance

    Operating instructions Drill holes in the wall and, using screws, fix the mounting frame in the desired position on the wall, keeping the frame in the correct position (UP). Then fix the panel to the mounting frame using the clips. The room panel is designed for wall mounting in a dry room only.

  • Page 62: Home Screen

    Operating instructions 4. Home screen Once connected to the air handling unit, the main screen of the panel will display the most important information about the unit's operation. The user has a view of the current parameters, such as the degree of fan control and the temperature from the leading (room supply) sensor.

  • Page 63: Home Screen Elements

    Operating instructions 4.1. Home screen elements: Menu button There is a navigation button in the top left corner of the screen to display the main menu of the panel. The main menu contains 5 active buttons that take the user to subsequent screens. Each menu item will be described later in this manual.

  • Page 64: Device Status Icons

    Operating instructions 4.2. Device status icons At the top of the screen, system status icons are displayed to indicate the current operating status of the recuperator, such as on, off, fault or need for filter replacement.
  • Page 65 Operating instructions Active alarm Switchboard at a standstill No connection to Wi-Fi network Ordinary work No status Heating operation Control panel switched off Cooling operation Ventilation in the control panel...

  • Page 66: Outdoor Temperature

    Operating instructions Heater cooling BOOST mode Defrosting Start delay 4.3. Outdoor temperature The top right corner of the screen displays the outdoor temperature, which is taken from the intake temperature sensor...

  • Page 67: Information Screen

    Operating instructions 4.4. Information screen By making a swipe gesture from the top edge of the screen downwards, an information screen with basic information about the device unfolds. On this screen, you can quickly check whether there are active alarms, which important safety...

  • Page 68: Ventilation

    Operating instructions extract filters indicates the need for maintenance or replacement. This data gives the user full control of the system and helps to maintain optimum room air quality 4.5. Ventilation In the central part of the screen is the main Ventilation tile. The tile indicates the control of the fans and the current temperature read from the leading sensor (supply sensor).
  • Page 69 Operating instructions The screen allows you to select the operating mode of the recuperator. There are three timed modes in the top list and gear options in the bottom list. When the selected timer mode is finished, the system will automatically switch to the last run used.
  • Page 70 Operating instructions The screen allows you to select the duration of a particular mode. To edit the duration, press the lower or upper part of the screen. A long hold will speed up the edit.
  • Page 71 Operating instructions Ventilation timer setting screen In addition to editing the duration, the Timed Ventilation mode also allows the selection of the ventilation power.

  • Page 72: Air Quality

    Operating instructions 4.7. Air quality It indicates the current readings from the air quality sensors, when pressed it takes you to the Auto mode settings, where the user can activate the mode and adjust its settings. The purple outline of the tile indicates the active Auto mode.
  • Page 73 Operating instructions Air quality tile settings Normal CO2 levels Allows the normal CO2 level to be set. During auto mode, the ventilation will aim to maintain the set CO2 level. Maintaining the correct CO2 level takes priority over the humidity level.

  • Page 74: Ventilation Settings Screen

    Operating instructions Normal humidity level Allows the normal humidity level to be set. During auto mode, once the appropriate CO2 level is reached, the ventilation will aim to maintain the set humidity level. Auto mode Allows activation of Auto mode CO2 level hysteresis Allows determination of the permissible difference between the current and set CO2 levels Humidity level hysteresis...
  • Page 75 Operating instructions Edit work plan The main work plan editing screen. In the work plan edit screen, you can set the different modes for each day of the week, such as selected run or pause. At the top of the screen is the selection of the day for which the schedule is currently set.
  • Page 76 Operating instructions At the top right of the screen, there is a button that allows the schedule settings to be copied between selected days of the week. At the bottom of the screen is the mode selection.
  • Page 77 Operating instructions - White colour - Deletion of current interval - Green colour - Pause setting - Blue colour - Gear 1 setting - Yellow - Gear 2 setting - Orange - Gear setting 3 The currently selected mode is displayed in the central part of the screen Setting the schedule for the day...
  • Page 78 Operating instructions - Select the day of the week at the top of the screen - In the central part of the screen, select the start time of the respective mode - In the lower part of the screen, select the operating mode - Use the arrows at the far end of the screen to move the indicator - More than one interval can be set in one day (maximum 5), to set the next interval, move the pointer to the desired time.

  • Page 79: Ghe (Ground Heat Exchanger)

    Operating instructions 5.3. GHE (ground heat exchanger) The tile takes the user to the settings screen for the ground heat exchanger, which uses the ground temperature to preheat or cool the air GHE Works Permit Tile The tile allows you to enable or disable the operating permission for the GHE damper. In the absence of permission to operate, the GHE damper will remain closed regardless of the settings.

  • Page 80: Desired Temperature

    Operating instructions Maximum opening time A tile that allows the maximum GHE damper opening time to be specified. After this time, the GHE regeneration procedure will be started. Manual start-up A tile that allows the manual start of regeneration without waiting for the temperature and time condition to be met Recovery time A tile that allows the duration of GHE regeneration to be specified.
  • Page 81 Operating instructions Setpoint selection tile Allows selection of the desired temperature - Schedule - temperature selection depends on the schedule settings. - Day - sets the day temperature - Night - sets the night temperature Tile Day Allows selection of daytime temperature Tile Night Allows selection of night temperature Temperature schedule tile...

  • Page 82: Time Mode

    Operating instructions - Red - day temperature - Blue - night temperature 5.6. Time mode The tile takes you to the time mode settings edit screen Elements of the screen for editing time mode settings...

  • Page 83: Bypass

    Operating instructions Tile weathering Allows the ventilation duration to be edited and the ventilation fan to be controlled. The ventilation duration is set in minutes. Tile Party The party mode duration can be edited. The party mode time is set in hours. Output tile Allows the exit mode duration to be edited.

  • Page 84: Fireplace

    Operating instructions 5.8. Fireplace Takes you to the edit screen for the Fireplace mode. The edit screen allows you to activate the fireplace mode and set the fan speed difference. The exhaust fan operation will be modified by the set value. 5.9.
  • Page 85 Operating instructions Tile Operation Allows the control panel to be activated. After receiving a signal from the input to which the control panel is connected, the recuperator will change the fans' control or switch them off completely, depending on the settings. Tile Response Allows you to select the reaction of the recuperator to the signal from the control panel.

  • Page 86: Radiator

    Operating instructions Tile Ventilation Tile only active in response mode Off. Takes you to the settings edit screen for the additional Venting function. This function is only available in Fan Off mode. Screen for editing ventilation mode Tile Operation Enables operation of the Ventilation mode Tile Fan Exhaust Allows selection of the exhaust fan control during ventilation Tile Cycle time...

  • Page 87: Secondary Heater

    Operating instructions 5.11. Secondary heater Enables the secondary heater to be enabled. The secondary heater provides additional air heating in the event of low external temperatures. If there is no operating permission, the secondary heater will remain switched off regardless of the settings. 5.12.

  • Page 88: Boost

    Operating instructions Supply air filter reset tile Resets the operating time of the supply air filter Extract filter reset tile Resets the operating time of the exhaust filter Tile Enforce exchange prodcedure Enables the filter replacement procedure to be enforced The filter replacement process using the panel 5.13.

  • Page 89: Panel Setup Screen

    Operating instructions - BOOST 1 / BOOST 2 - Activates BOOST mode - Switch-off delay - Setting of BOOST mode delay time after activation by signal - Supply fan - Allows you to set the supply fan control during active mode - Extract fan - Allows you to set the control of the extract fan during active mode 6.

  • Page 90: Time To Expiry

    Operating instructions - None - the panel returns to the home screen when the Time to Expire expires. - Clock and temp - once the time to blank has elapsed, the screen will display the current leading temperature along with the current time. The brightness of the screen can be adjusted using the Screensaver Brightness tile Appearance of the screen with clock and temperature: -Eco - When the time to blank has elapsed, the screen will switch off, waking up when activity is detected on the panel.

  • Page 91: Wi-Fi Settings Screen

    7.6. Internet module Responsible for activating the internet module in the panel When the HRQ-BUT-PG15 panel is connected to the panel unit together with the HRQ-BUT-LCD-P5 panel, the internet module of the LCD panel should always be set to OFF...

  • Page 92: Alarms Screen

    Operating instructions Token Displays the time-generated password required to add an installation to the AlnorAIR service Factory number Displays the unit serial number required to add the installation to the AlnorAIR service. 8. Alarms screen Alarm list view...
  • Page 93 Operating instructions The alarm consists of 4 parts: - E9 - Error code - Defective intake sensor - Error title - 06.08.24 13:42:58 - Date and time of start of alarm - 06.08.24 13:48:20 - Date and time of the end of the alarm. If the alarm is still active a "- " sign is displayed here.

  • Page 94: Device Configuration For Alnorair System

    Operating instructions 9. Device configuration for AlnorAir system To configure the connection of the HRQ-LCD-P5 panel to a WIFI network, a device with Android or iOS and internet access is required. As a user, it is necessary to download the AlnorAIR app available on the AppStore or Google Play. For service users, download the AlnorServiceAir app available on the AppStore or Google Play.
  • Page 95 Operating instructions 1.) If you have received an invitation to use the AlnorAIR installation, please click on the activation link in the email. The activation link takes you to the account registration page if you have not previously created an account. Otherwise it takes you to an existing account. 2.) Then, after logging in to the AlnorAIR application, accept the invitation to add the installation.
  • Page 96 Operating instructions 3.) Once you have accepted the invitation to apply, you will need to name the installation your own name...
  • Page 97 Operating instructions 4.) Once the device has been successfully configured, confirm the configuration process with the "OK" icon. If the gateway had a previously configured Wi-Fi network switch it to Wi-Fi mode. Otherwise, leave the gateway in Bluetooth mode and follow the steps below.
  • Page 98 Operating instructions 5.) Select the most recently added installation...
  • Page 99 Operating instructions 6.) Select "Wi-Fi Settings"...
  • Page 100 Operating instructions 7.) Allow the application to access Bluetooth functions on the device...
  • Page 101 Operating instructions 8.) Once the Bluetooth function of the device is accessed, a device search will begin. Note: If your device is not found, check that the gateway is in Bluetooth mode.
  • Page 102 Operating instructions 9.) Confirm device found...
  • Page 103 Operating instructions 10.) Enter the SSID, and password in the Wi-Fi configuration. After confirming the configuration, the gateway will automatically switch to Wi-Fi mode. 11.) Wait several seconds until the panel restarts and the Bluetooth function is switched off and the WiFi function is switched on, where: - if the LED of the button lights up permanently, this indicates an active connection to the...
  • Page 104 Operating instructions - if the LED of the button is not lit, there is no connection to the WiFi network, - if the LED of the button flashes (slower than when Bluetooth is active), this means that there is a connection to the WiFi network but no internet service. 12.) Once the gateway is connected to the Wi-Fi network, select the configured installation.
  • Page 105 Operating instructions 13.) Once in the installation, a new component must be added, which is the recuperator.

  • Page 106: User Not Invited By The Installer

    Operating instructions 9.1. User not invited by the installer 1.) If you have not received an invitation to use the AlnorAIR installation, you must set up controls in the AlnorAIR application or via the domain www.alnorair.com.pl.
  • Page 107 Operating instructions 2.) Then, after logging in to the AlnorAIR app, select "Add". Make sure the gateway is in Bluetooth mode.
  • Page 108 Operating instructions 3.) Then select Bluetooth as an option to add the installation ('BT' icon).
  • Page 109 Operating instructions 4.) Allow the application to access Bluetooth functions on the device...
  • Page 110 Operating instructions 5.) Select the web module you are looking for...
  • Page 111 Operating instructions 6.) Name your installation and confirm your choice...
  • Page 112 Operating instructions 7.) Start the Wi-Fi network configuration on the device by pressing "Yes"...
  • Page 113 Operating instructions 14.) Enter the SSID, and password in the Wi-Fi configuration. After confirming the configuration, the gateway will automatically switch to Wi-Fi mode.
  • Page 114 Operating instructions 15.) Wait several seconds until the panel restarts and the Bluetooth function is switched off and the WiFi function is switched on, where:...
  • Page 115 Operating instructions 16.) Once the gateway is connected to the Wi-Fi network, select the configured installation. 17.) Once in the installation, a new component must be added, which is the recuperator.
