Secret Lab MAGNUS Manual

Vertical monitor stand
Hide thumbs Also See for MAGNUS:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
T H E U L T I M A T E M U L T I T A S K I N G E X P E R I E N C E .
Transform your Secretlab MAGNUS desk setup into an ultra-productive workspace or
an immersive gaming battlestation. Lose yourself in a personalized multi-screen configuration
that lets you take in everything you need — all at a single glance
DESIGNED EXCLUSIVELY FOR SECRETLAB MAGNUS.

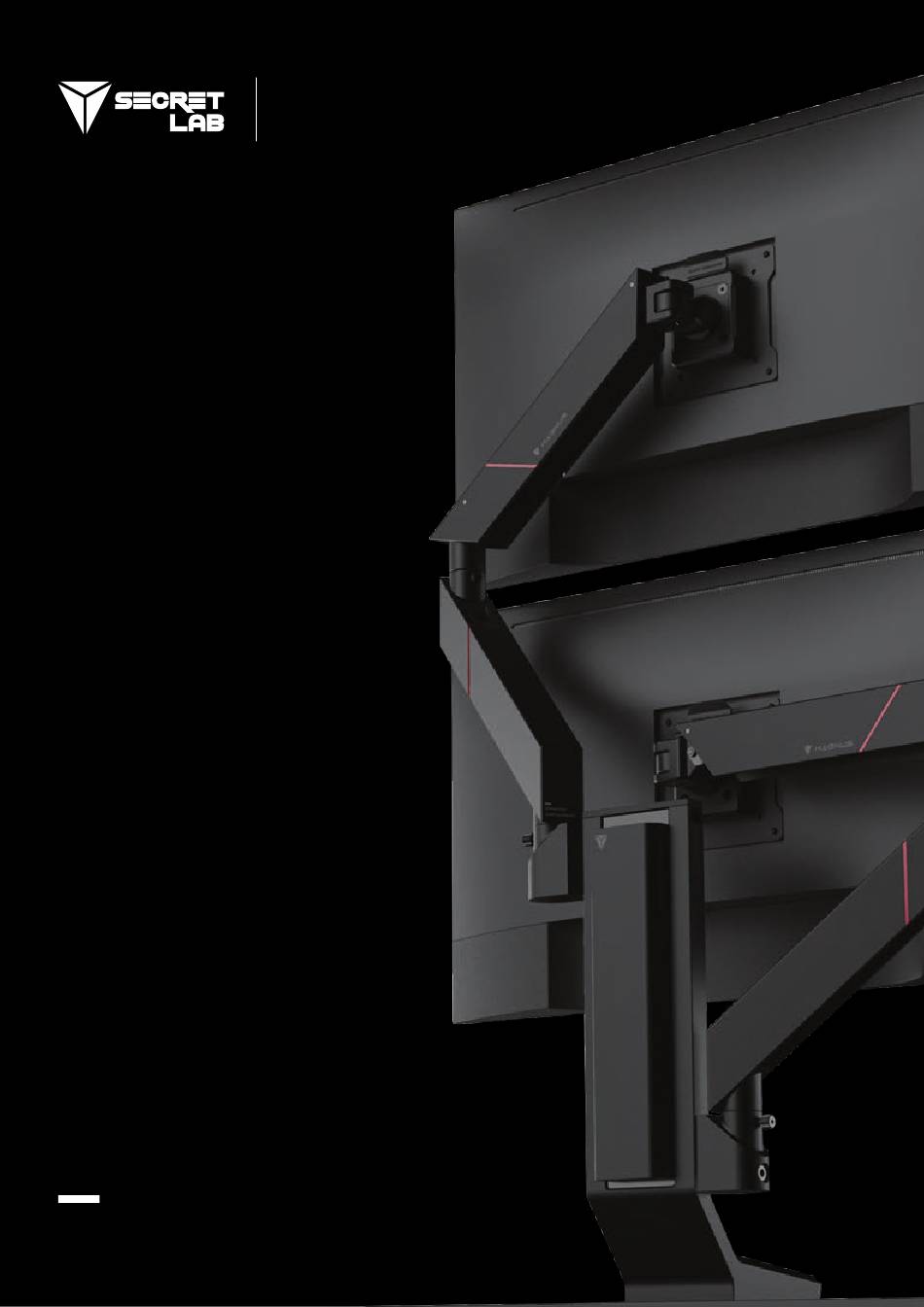

Secretlab MAGNUS
Vertical Monitor Stand
