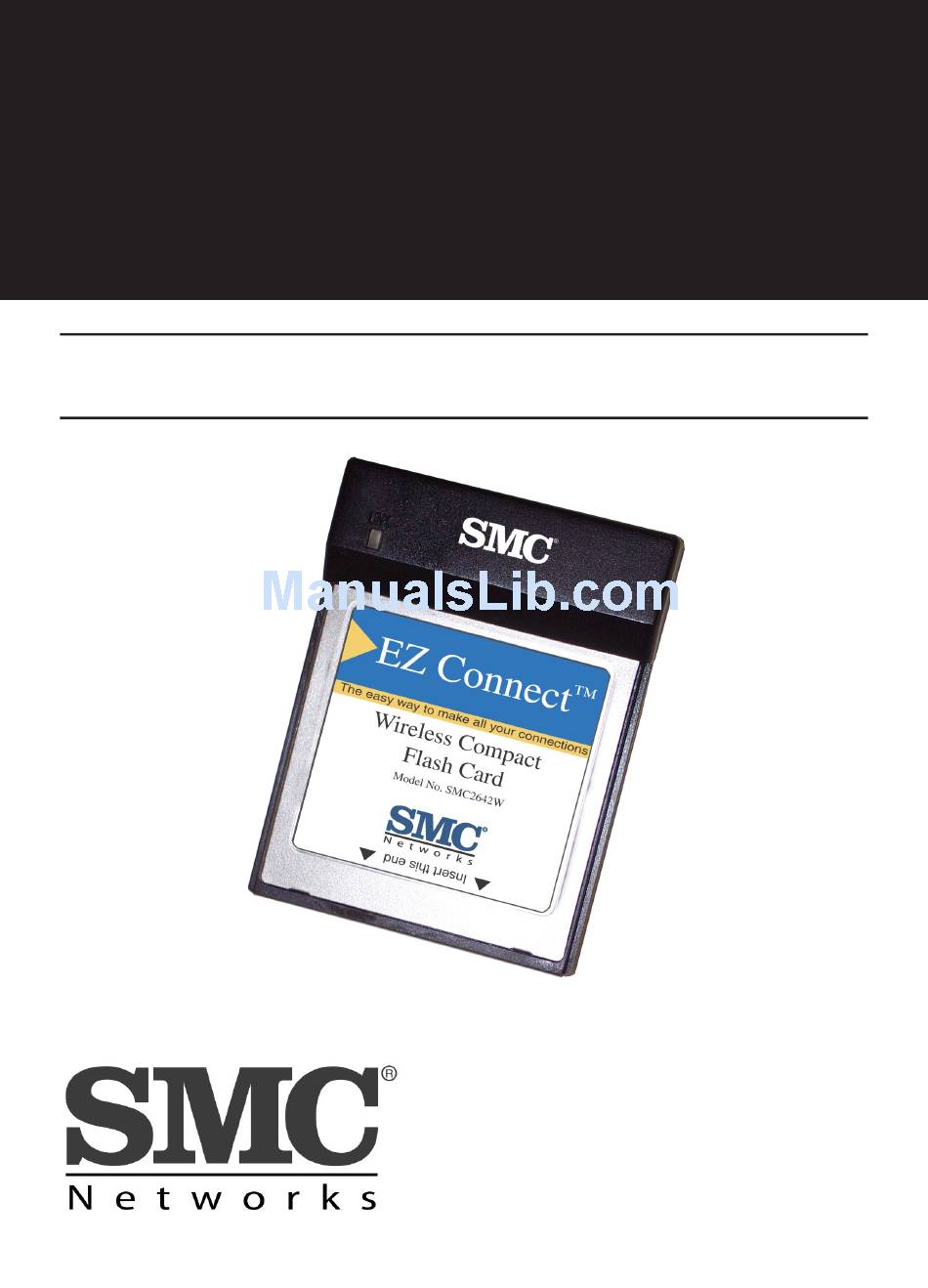

- Page 1 EZ Connect Wireless Compact Flash Card Denne Brukerhåndboken SMC2642W...
- Page 2 Chapter 1 Introduction Features and Benets.............3 Applications................4 Product Kit................5 System Requirement...............5 Chapter 2 Installing Wireless LAN Compact Flash Card Install the Setup Utility.............6 Install the Wireless LAN Compact Flash Card......8 Chapter 3 Using Wireless LAN Compact Flash Card Using the Wireless LAN Utility Under Pocket PC....9 Using the Wireless LAN Utility Under Handheld....16 Specications..............
-
Page 3: Funktioner Och Fördelar
Compact Flash-tekniken som gör det lättare än någonsin att installera och använda kortet i en bärbar PC eller handdator. Med SMC:s trådlösa CF-kort på 11 Mbps kan du ansluta till ett trådlöst lokalt nätverk eller till Internet med en överföringshastighet motsvarande en Ethernet-anslutning på... - Page 4 Tillämpningar I exempelvis följande fall ger ashkortet en snabb, pålitlig och kostnadseffektiv lösning för trådlös uppkoppling av klienter: 1. Fjärråtkomst till företagsnätets information E-post, löverföring och terminalemulering. 2. Omgivningar där det är svårt att dra kabel Gamla eller historiska byggnader, byggnader med asbest eller öppna ytor som inte lämpar sig för kabeldragning.
- Page 5 Ingående produkter Det trådlösa 11 Mbps CF-kortet SMC2642W levereras tillsammans med produkterna nedan. Försäkra dig om att allt nns med. Följande komponenter medföljer ashkortet SMC2642W: 1 st trådlöst ashkort SMC2642W på 11 Mbps 1 st skiva med drivrutiner Denna användarhandbok Systemkrav SMC2642W fungerar med alla Windows CE hand- och ckdatorer med värdgränssnittet Compact Flash typ II .
- Page 6 Kapitel 2 Installera SMC2642W Wireless Compact Flash Card I det här kapitlet beskrivs hur du installerar ashkortets drivrutin för handdatorn CE 3.0. Installera inställningsprogrammet 1. Upprätta en anslutning mellan en värd-PC och en PDA-enhet genom programmet Microsoft Active Sync. 2. Starta SMC2642W.exe för att installera drivrutinen och inställningsprogrammet.
- Page 7 4. Följ instruktionerna på skärmen för att installera inställningsprogrammet. Klicka på Finish [Slutför] för att slutföra installationen.
- Page 8 Installera SMC2642W Wireless Compact Flash Card 1. Anslut ashskortet till din PDA-enhet. PDA-enheten känner av kortet och installerar automatiskt rätt drivrutin. 2. Tilldela ashkortet en IP-adress. Du kan ställa in kortet så att det hämtar en IP-adress direkt från en DHCP-server eller så att det får en fast IP-adress.
- Page 9 Kapitel 3 Använda SMC2642W Wireless Compact Flash Card Det här kapitlet beskriver ingående hur du ställer in Wireless LAN Compact Flash Card med hjälp av inställningsverktyget på handdatorn. 3-1 Använda inställningsverktyget Wireless LAN Utility på en ckdator Flashkortet är färdigt att användas direkt. Dess standardinställningar fungerar med alla vanliga trådlösa LAN-nät.
-
Page 10: Status [Status]
Status [Status] 3. Statusiken visar ashkortets aktuella inställningar. Adapter [Adapter] - Visar ashkortets namn. Firmware [Fast program] - Visar ashkortets versionsnummer. Domain [Domän]- Varje lands reglerade funktionsfrekvens. Channel [Kanal] - Visar aktuell kanal som ashkortet använder. MAC Address [MAC-adress] - Det unika nummer som identierar maskinvaran. - Page 11 Conguration [Kongurering] På iken Conguration [Kongurering]nns olika fält där du kan granska och ändra ashkortets inställningar. I fälten visas de aktuella inställningarna för ESSID, nätverkstyp, strömsparläge och överföringshastighet. Klicka på knappen Apply [Verkställ] när du har ändrat någon av ashkortets parametrar. Då börjar inställningen gälla. ESSID Ett ESSID är det unika id-nummer som en anslutningspunkt har.
- Page 12 Power Saving Mode [Strömsparläge] Power Saving Mode [Strömsparläge] förlänger datorbatteriets livslängd. Klicka på knappen Enable [Aktivera] för att aktivera strömsparläget. Då går ashkortet över i viloläge så att strömförbrukningen blir lägsta möjliga. Obs! När strömsparläget är aktiverat måste också de anslutningspunkter som används ha strömsparlägesfunktioner så...
- Page 13 Link [Länk] I likhet med det pingkommando som används i TCP/IP visar den här funktionen om överföringen mellan två punkt-till-punkt-enheter fungerar. Genom att ange den andra enhetens IP-adress samt ställa in tidsintervall för avbrott och paketstorlek kan du kontrollera om kommunikation mellan enheterna har upprättats.
- Page 14 Security [Säkerhet] För att förhindra obehöriga enheter från att komma åt data som transporteras i nätet möjliggör ashkortet kryptering med hög säkerhet. Krypteringensmetoden kallas WEP (Wired Equivalent Privacy). Om du vill använda WEP-kryptering för att skydda dina data markerar du kryssrutan Enable [Aktivera] och ställer in följande värden.
- Page 15 För 128-bitskryptering: - 13 tecken i intervallen “A-Z”, “a-z” och “0-9” (med sina tecken- värden före) (till exempel MyKey12345678) - 26 hexadecimala värden i något av intervallen “A-F”, “a-f” och “0-9”, (med sina teckenvärden före) (till exempel 12345678901234567890123456, enligt nedan) About [Om] På...
- Page 16 Använda Wireless LAN Utility på en handdator Wireless LAN Utility på en handdator används på exakt samma sätt som på en ckdator. Den enda skillnaden är storleken på skärmfönstren. Nedan följer en kortfattad beskrivning av Wireless LAN Utility. 1. Välj Start [Start]--> Settings [Inställningar]. Klicka på ikonen “Wireless LAN Settings”...
- Page 17 Conguration: [Inställning] Här kan du ställa in ashkortets parameterar som till exempel är ESSID, nätverkstyp, kanal, strömsparläge och överföringshastighet. Klicka på knappen Apply [Verkställ] när du har ändrat inställningarna. Då börjar de nya inställningarna gälla. Link: [Länk] I likhet med det ping-kommando som används i TCP/IP visar den här funktionen om överföringen mellan två...
- Page 18 Säkerhet [Säkerhet] För att skydda data som transporteras över det trådlösa nätet kan du använda krypteringsfunktionen. Markera kryssrutan Enable [Aktivera] för att aktivera WEP-krypteringen. Välj sedan om krypteringen ska vara 64-bitars eller 128-bitars samt vilken typ av kryptering som ska användas. För 64-bitskryptering är nyckelvärdet antingen 5 tecken i intervallen “A-Z”, “a-z”...
- Page 19 About [Om] På iken About [Om] visas ashkortets drivrutinsversion. Observera - På grund av WinCE:s egenskaper kan inställningsprogrammet låsa sig. Då kan du trycka på handenhetens reset-knapp för att avsluta programmet. Starta programmet igen om du behöver. - Av olika anledningar kan den trådlösa anslutningen ibland avbrytas.
- Page 20 Product SMC2642W Wireless Compact Flash Card Operating Channels 11 for N. America, 14 Japan, 13 Europe (ETSI), 2 Spain, 4 France Operating Frequency 2.412-2.462 GHz ( N. America) 2.412-2.484 GHz (Japan) 2.412-2.472 GHz (Europe ETSI) 2.457-2.462 GHz (Spain) 2.457-2.472 GHz (France) Range Fixed at 11Mbps: 495 ft 5.5Mbps: 595 ft...
- Page 21 Information furnished by SMC Networks, Inc. (SMC) is believed to be accurate and reliable. However, no responsibility is assumed by SMC for its use, nor for any infringements of patents or other rights of third parties which may result from its use. No license is granted by implication or otherwise under any patent or patent rights of SMC.
