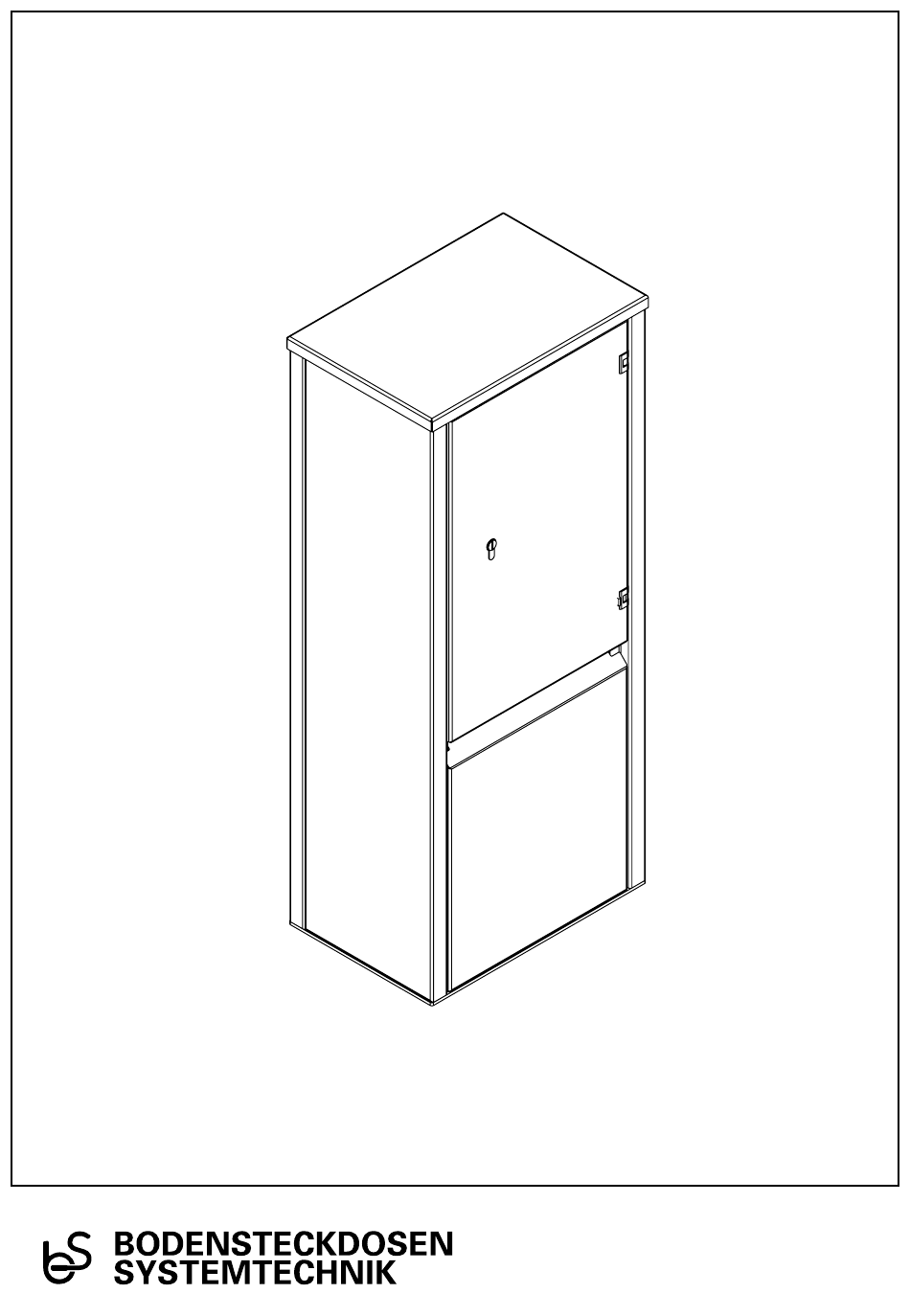

Montageanleitung
Assembly Instructions
Die abgebildeten Zeichnungen
des Produkts dienen nur als
Referenz und können vom tat-
sächlichen Produkt abweichen.
The product drawings shown are
for reference only and may differ
from the actual product.
BS Bodensteckdosen Systemtechnik GmbH | Dingerdisser Str. 36, 33699 Bielefeld
EST24
EST25
Advertisement
Related Manuals for Bodensteckdosen Systemtechnik EST24
Summary of Contents for Bodensteckdosen Systemtechnik EST24
- Page 1 Produkts dienen nur als Referenz und können vom tat- EST24 sächlichen Produkt abweichen. The product drawings shown are EST25 for reference only and may differ from the actual product. BS Bodensteckdosen Systemtechnik GmbH | Dingerdisser Str. 36, 33699 Bielefeld...
- Page 2 Gebrauchshinweise/Instructions for use Um eine anhaltende Funktion der Energiesäule In order to ensure a lasting function of the zu gewährleisten sind folgende Hinweise zu energy column, the following instructions must beachten: be observed: • Anschluss, Reparatur oder Instandhaltung sind • Connection, repair or maintenance must be carried von einer ausgebildeten Elektro-Fachkraft out by a qualified electrician.
-
Page 3: Technische Daten
Technische Daten EST24 EST25 Art.-Nr. 425 x 1310 x 285 mm 425 x 1000 x 285 mm Abmessungen (B x H x T) (B x H x T) Zuleitungen 1 x unten 200 x 150 mm 1 x unten 200 x 150 mm... - Page 4 Montageanleitung/Assembly Instructions Schritt 1 Step 1 Vorbereitungen: Vorausgesetzt ist ein ent- Preparations: Provided is an appropriate sprechendes Fundament (siehe Gebrauchs- foundation (see instructions for use and hinweise und Tabelle „Technische Daten“) table „Technical data“) and a laid cable und ein gelegter Kabelanschluss (z.B. durch connection (e.
- Page 5 Schritt 2 Step 2 Die untere Klappe abmontieren (zwei obere Remove the lower flap (loosen two upper Schrauben lösen). Die Bohrlöcher der screws). Transfer the drill holes in the base Bodenplatte an der Einbauposition auf den plate to the floor at the installation position. Boden übertragen.
- Page 6 Schritt 3 Step 3 An den markierten Stellen im Bodenbereich Drill holes at the marked points in the floor Bohrungen vornehmen und anschließend area and then insert suitable dowels. passende Dübel einlassen.
- Page 7 Schritt 4 Step 4 Die Säule auf dem Fundament verschrau- Screw the column onto the foundation. ben. Die Geräteträgereinheit abschrauben Unscrew the device carrier unit and und die Geräte anschließen. Danach die connect the devices. Then reassemble the Geräterägereinheit und die untere Klappe device carrier unit and the lower flap.
- Page 8 © by BS Bodensteckdosen Systemtechnik GmbH BS Bodensteckdosen Systemtechnik GmbH Dingerdisser Straße 36 33699 Bielefeld Tel +49 521 9892780 Fax +49 521 989278-30 info@bodensteckdosen.com www.bodensteckdosen.com Irrtümer und technische Änderungen vorbehalten. Subject to errors and technical changes.
