Montageanleitung
Assembly Instructions

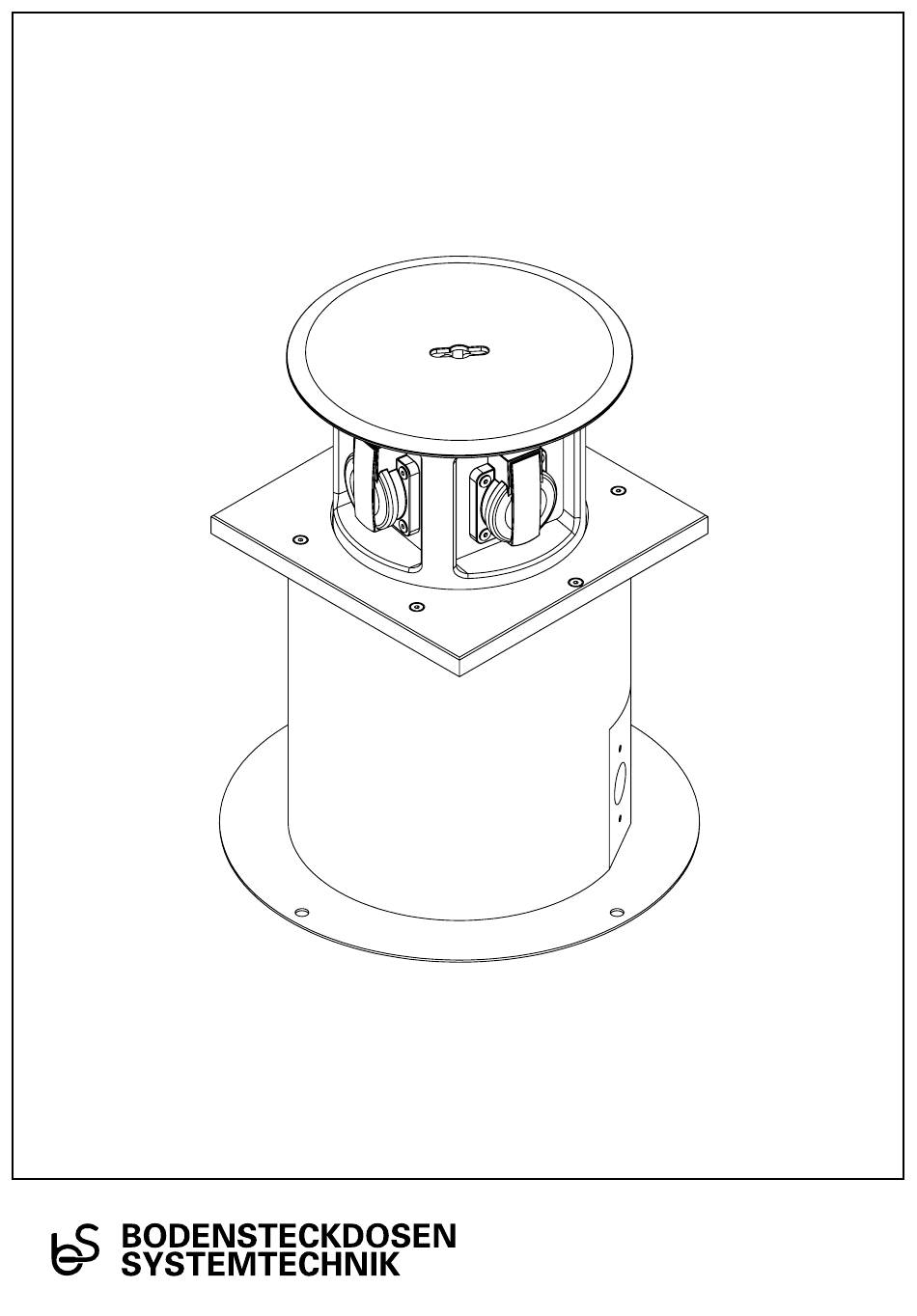

Die abgebildeten Zeichnungen
des Produkts dienen nur als
Referenz und können vom tat-
sächlichen Produkt abweichen.
The product drawings shown are
for reference only and may differ
from the actual product.
BS Bodensteckdosen Systemtechnik GmbH | Dingerdisser Str. 36, 33699 Bielefeld
SV301
SV302
Advertisement
Related Manuals for Bodensteckdosen Systemtechnik SV301
Summary of Contents for Bodensteckdosen Systemtechnik SV301
- Page 1 Produkts dienen nur als SV301 Referenz und können vom tat- sächlichen Produkt abweichen. The product drawings shown are SV302 for reference only and may differ from the actual product. BS Bodensteckdosen Systemtechnik GmbH | Dingerdisser Str. 36, 33699 Bielefeld...
- Page 2 Gebrauchshinweise/Instructions for use Um eine anhaltende Funktion des Senkverteilers In order to ensure a lasting function of the zu gewährleisten sind folgende Hinweise zu retractable supply post, the following instructions beachten: must be observed: • Anschluss, Reparatur oder Instandhaltung sind •...
- Page 3 The SV302 retractable power distributor mit quadratischem Rahmen abgebildet. with a square frame is shown as an example. Das Montageprinzip gilt auch für den Senk- The assembly principle also applies to the verteiler SV301. power distributor SV301. Zuleitungen Schutzart Belastbarkeit Art. Nr. Einbaumaße...
- Page 4 Montageanleitung/Assembly Instructions Schritt 1 Step 1 Die Geräteträgereinheit mit der Unscrew device carrier unit with the Deckelplatte und den Rahmen vom cover plate and the frame from the Gehäuse abmontieren. Ein Mörtelbett housing . Pour a mortar bed (M) onto a (M) auf einem verdichteten Untergrund, compacted surface, e.
- Page 5 Schritt 2 Step 2 Das Gehäuse (an der Bodenplatte ) auf Dowel the housing (on the base plate ) dem Mörtelbett (M) verdübeln. Anschließend onto the mortar bed (M). Then lay the cables (L) and fasten them to the housing with die Leitungen (L) verlegen und mit Kabel- verschraubungen (IP68) am Gehäuse ...
- Page 6 Schritt 3 Step 3 Die Fläche rund um das Gehäuse mit Fill the area around the housing with Kies (K) o. ä. auffüllen und das Mörtelbett gravel (K) or similar and cover the mortar (M) damit bedecken. Anschließend den bed (M) with it.
- Page 7 Schritt 4 Step 4 Hiernach die Geräte anschließen und Connect the devices and screw the device die Geräteträgereinheit , zusammen carrier unit with the cover plate and mit der Deckelplatte und den Rahmen, the frame into/onto the housing . In the wieder in/auf das Gehäuse ...
- Page 8 © by BS Bodensteckdosen Systemtechnik GmbH BS Bodensteckdosen Systemtechnik GmbH Dingerdisser Str. 36 33699 Bielefeld Tel +49 521 9892780 Fax +49 521 989278-30 info@bodensteckdosen.com www.bodensteckdosen.com Irrtümer und technische Änderungen vorbehalten. Subject to errors and technical changes.
