DTM System FLEX4G-MR Assembly And Operation Manual

FLEX4G-MR
M O D U Ł R O Z S Z E R Z E Ń
i n s t r u k c j a m o n t a ż u i o b s ł u g i
1. Informacje ogólne

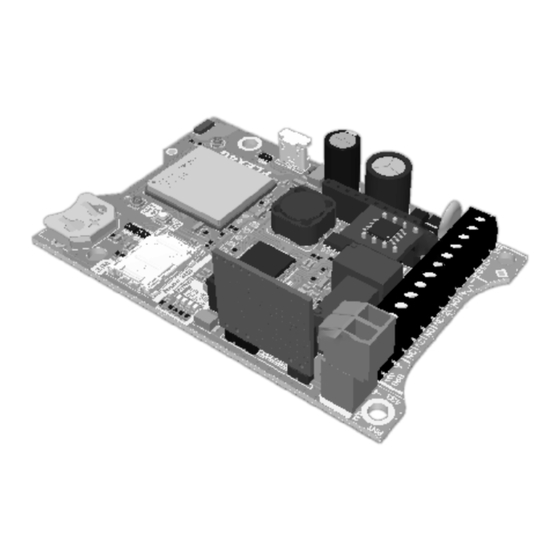

FLEX4G-MR to moduł rozszerzający funkcjonalność odbiornika FLEX4G o dwa dodatkowe kanały
wyjściowe i wejściowe.
2. Dane techniczne
zasilanie:
wyjścia przekaźnikowe:
typ wyjść:
maksymalne obciążenie:
wejścia:
typ wejść:
minimalny czas naruszenia wejścia:
temperatura pracy:
wymiary:
waga:
3. Instalacja modułu
Instalacja modułu polega na wpięciu w 20-pinowe gniazdo znajdujące się na płycie odbiornika FLEX4G
(rys.1). Należy zwrócić uwagę na prawidłową orientację modułu. Złącza modułu i złącza na płytce
odbiornika muszą znajdować się po tej samej stronie. Montaż modułu należy wykonać przy odłączonym
zasilaniu odbiornika.
4. Podłączenie i konfiguracja
Sterowane urządzenia podłączyć do wyjść OUT3 i OUT4. Wyjścia czujników (np. kontaktronów,
wyłącznika krańcowego) lub przyciski sterowania ręcznego należy podłączyć pomiędzy wybrane wejście
informacyjno - sterujące IN 3 / IN 4 i zacisk wspólny COM (rys.2).
Wszystkie prace związane z podłączeniem urządzeń należy wykonywać przy odłączonym zasilaniu.
Konfiguracja modułu rozszerzeń odbywa się przez serwer CloudFlex.

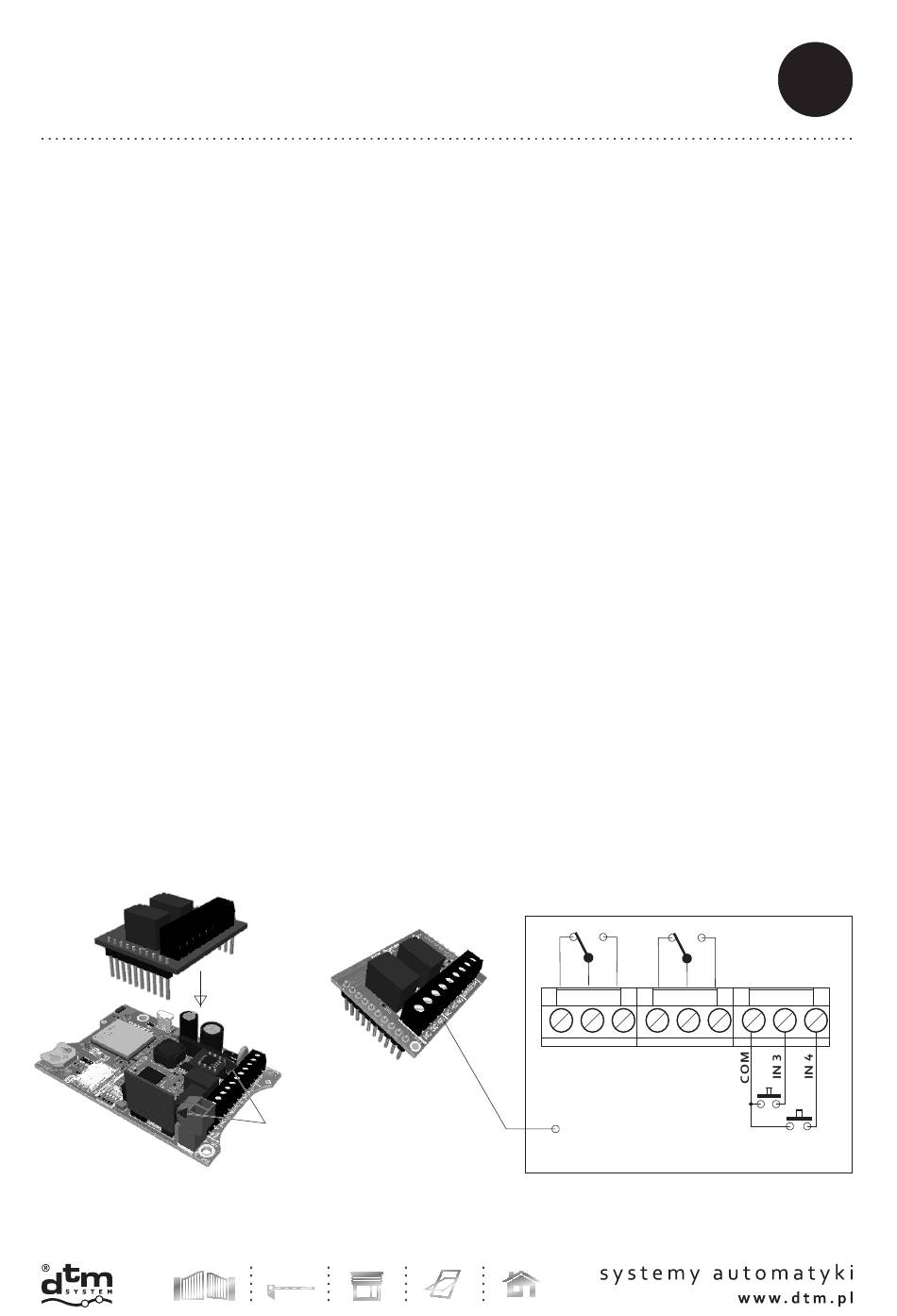

Rys. 1. Instalacja modułu FLEX4G-MR
w odbiorniku FLEX4G.
poprzez złącze na płytce odbiornika
2
NO lub NC
1A (24V AC/DC)
2
informacyjne i/lub sterowanie ręczne (NO/NC)
regulowany w zakresie 0...9s
od -20°C do +55°C
40x33x23mm
16g
gniazdo modułów
dodatkowych
NC C3 NO NC C4 NO
wyjście wyjście
OUT3 OUT4
Rys. 2. Widok modułu
z opisem wyprowadzeń.
PL
v. 1.0
wejścia NO/NC
