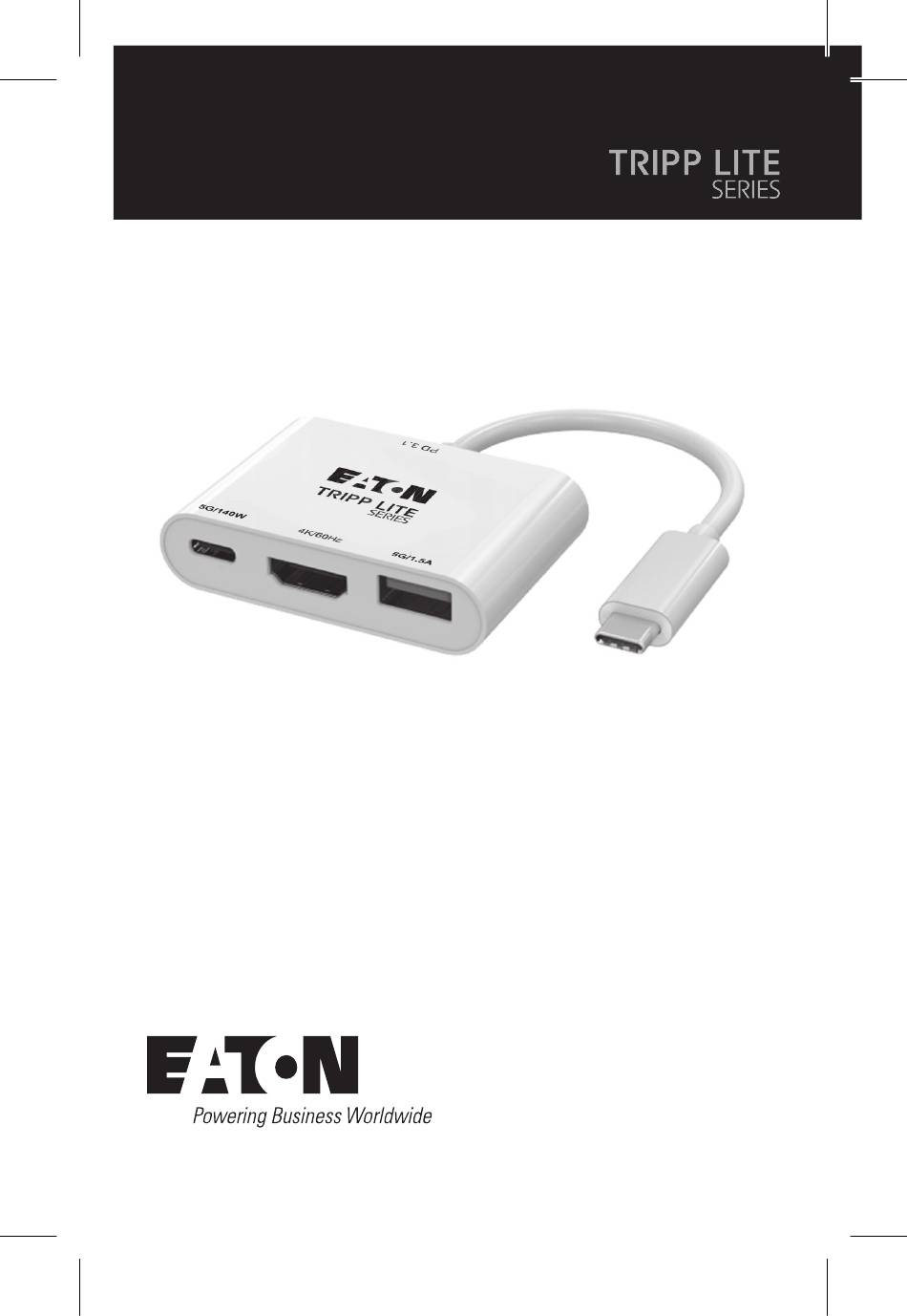

- Page 1 Owner’s Manual USB-C Multiport Adapter, Model: 4K/60 Hz HDMI, 5G USB Hub, U444-06N-H4U-C3 140W PD Charging Purchased product may differ from image. Español 8 Français 14 Deutsch 20 Italiano 26...
-
Page 2: Product Features
Product Features • Extend a desktop to a 4K HDMI display, connect a USB 5G peripheral device and charge the host with up to 140W PD Charging—all from a single USB-C or Thunderbolt port on a laptop or tablet. • HDMI port supports video resolutions up to 3840 x 2160 (4K x 2K) @ 60 Hz resolution when connected to a host port that supports DisplayPort Alt Mode. -
Page 3: Installation
Installation 1. Connect the adapter’s USB-C connector to the USB-C or Thunderbolt 3 port on a laptop or tablet. 2. Connect a USB-A or USB-C peripheral device, such as a thumb drive or external storage, mouse or keyboard. 3. Connect a USB-C power adapter and charging cable to the USB-C port on the adapter. - Page 4 Specifications PD Charging USB-C PD 3.1 charging up to 140W (8W is dedicated to charging the adapter with the remaining 132W charging the host) Device Protection Supports short-circuit and over-current protections Product Dimensions 2.32 x 1.57 x 0.55 in. / (L x W x H) 59 x 40 x 14 mm Product Weight...
-
Page 5: Warranty
Our obligation under this warranty is limited to repairing or replacing (at its sole option) any such defective products. Visit Tripplite.Eaton. com/support/product-returns before sending any equipment back for repair. This warranty does not apply to... -
Page 6: Regulatory Compliance
• Consult the dealer or an experienced radio/TV technician for help. Any changes or modifications to this equipment not expressly approved by Eaton could void the user’s authority to operate this equipment. - Page 7 Recyclers (European Union) Under the Waste Electrical and Electronic Equipment (WEEE) Directive and implementing regulations, when customers buy new electrical and electronic equipment from Eaton they are entitled to: • Send old equipment for recycling on a one-for- one, like-for-like basis (this varies depending on the country) •...
- Page 8 Manual del Propietario Adaptador multipuerto USB-C, Modelo: HDMI 4K/60 Hz, Hub USB 5G, U444-06N-H4U-C3 carga PD de 140 W El producto comprado puede ser diferente al de la imagen. English 1 Français 14 Deutsch 20 Italiano 26...
-
Page 9: Características Del Producto
Características del Producto • Extienda una computadora a una pantalla HDMI de 4K, conecte un dispositivo periférico USB 5G y cargue el host con una carga PD de hasta 140 W, todo ello desde un único puerto USB-C o Thunderbolt en una laptop o tablet. -
Page 10: Instalación
Instalación 1. Enchufe el conector USB-C del adaptador al puerto USB-C o Thunderbolt 3 de una laptop o tablet. 2. Conecte un dispositivo periférico USB-A o USB-C, como una unidad de memoria USB o de almacenamiento externo, un mouse o un teclado. 3. - Page 11 Especificaciones Especificaciones de USB-A: USB 5 Gbps y carga descendente de 1.5 A; USB-C: USB 5 Gbps Carga PD Carga USB-C PD 3.1 de hasta 140 W (8 W se destina a cargar el adaptador y los 132 W restantes cargan el host) Protección de Admite protecciones contra dispositivos...
- Page 12 (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/support/product- returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.
-
Page 13: Cumplimiento De Las Normas
• Devolver el equipo nuevo para fines de reciclado una vez que finalmente se convierta en residuo Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Eaton 1000 Eaton Boulevard Cleveland, OH 44122 Estados Unidos Eaton.com... -
Page 14: Manuel D'utilisation
Manuel d'utilisation Adaptateur multiport USB-C, Modèle : HDMI 4K/60 Hz, Hub USB 5G, U444-06N-H4U-C3 charge PD 140 W Le produit acheté peut différer de l'image. English 1 Español 8 Deutsch 20 Italiano 26... -
Page 15: Caractéristiques Du Produit
Caractéristiques du produit • Étendez un ordinateur de bureau sur un écran HDMI 4K, connectez un périphérique USB 5G et chargez l'hôte avec une charge PD jusqu'à 140 W, le tout à partir d'un seul port USB-C ou Thunderbolt sur un ordinateur portable ou une tablette. -
Page 16: Spécifications
Installation 1. Connectez le connecteur USB-C de l'adaptateur au port USB-C ou Thunderbolt 3 d'un ordinateur portable ou d'une tablette. 2. Connectez un périphérique USB-A ou USB-C, tel qu'une clé USB ou un périphérique de stockage externe, une souris ou un clavier. 3. - Page 17 Spécifications Spécifications USB USB-A : USB 5 Gbit/s et chargement en aval de 1,5 A ; USB-C : USB 5 Gbit/s Charge PD (Power USB-C PD 3.1 chargeant Delivery) jusqu'à 140 W (8 W sont dédiés au chargement de l'adaptateur et les 132 W restants chargent l'hôte) Protection des Prise en charge des...
-
Page 18: Garantie
Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite.Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été... -
Page 19: Conformité Aux Normes
Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à : • Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à... - Page 20 Betriebsanleitung USB-C Multiport Adapter, Modell: 4 K/60 Hz HDMI, 5 G USB Hub, U444-06N-H4U-C3l 140 W PD-Aufladung Das gekaufte Produkt kann von der Abbildung abweichen. English 1 Español 8 Français 14 Italiano 26...
- Page 21 Produktmerkmale • Erweitern Sie einen Desktop auf einen 4K-HDMI- Bildschirm, schließen Sie ein USB-5G-Peripheriegerät an -C3l und laden Sie den Host mit bis zu 140 W PD Charging auf – alles über einen einzigen USB-C- oder Thunderbolt-Anschluss an einem Laptop oder Tablet. •...
-
Page 22: Technische Daten
Installation 1. Verbinden Sie den USB-C-Anschluss des Adapters mit dem USB-C- oder Thunderbolt-3-Anschluss eines Laptops oder Tablets. 2. Schließen Sie ein USB-A- oder USB-C-Peripheriegerät an, z. B. einen USB-Stick oder ein externes Speichermedium, eine Maus oder eine Tastatur. ODER 3. Schließen Sie ein USB-C-Netzteil und ein Ladekabel an den USB-C-Anschluss des Adapters an. - Page 23 Technische Daten USB-Spezifikationen USB-A: USB 5 Gbps und 1,5 A Downstream-Laden; USB-C: USB 5 Gbps PD-Aufladung USB-C PD 3.1-Ladung mit bis zu 140 W (8 W sind zum Laden des Adapters bestimmt, die restlichen 132 W zum Laden des Hosts) Geräteschutz Unterstützt Kurzschluss- und Überstromschutz...
- Page 24 Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner...
-
Page 25: Einhaltung Gesetzlicher Vorschriften
WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union) Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben: • Einsendung alter Geräte zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach Land) •... - Page 26 Manuale d'uso Adattatore multiporta USB-C, Modello: HDMI 4K/60 Hz, hub USB 5G, U444-06N-H4U-C3 Ricarica PD a 140 W Il prodotto acquistato può differire dall'immagine. English 1 Español 8 Français 14 Deutsch 20...
-
Page 27: Caratteristiche Del Prodotto
Caratteristiche del prodotto • Consente di estendere un desktop a un display HDMI 4K, collegare un dispositivo periferico USB 5G e caricare l'host con una ricarica PD fino a 140 W, il tutto da una singola porta USB-C o Thunderbolt su laptop o tablet. •... -
Page 28: Installazione
Installazione 1. Collegare il connettore USB-C dell'adattatore alla porta USB-C o Thunderbolt 3 di un computer portatile o tablet. 2. Collegare una periferica USB-A o USB-C, come pen drive, dispositivo di archiviazione esterno, mouse o tastiera. 3. Collegare un adattatore di alimentazione USB-C e un cavo di ricarica alla porta USB-C dell'adattatore. - Page 29 Specifiche Specifiche USB USB-A: ricarica downstream USB da 5 Gbps e 1,5 A; USB-C: USB 5 Gbps Ricarica PD USB-C PD 3.1 che ricarica fino a 140 W (8 W sono dedicati alla ricarica dell'adattatore mentre i restanti 132 W caricano l'host) Protezione del Supporta le protezioni da...
-
Page 30: Garanzia
I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Visitare Tripplite.Eaton. com/support/product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione. La presente garanzia... -
Page 31: Conformità Normativa
Eaton hanno il diritto di: • Restituire i dispositivi usati per consentirne il riciclaggio e la sostituzione con prodotti... - Page 32 Eaton 1000 Eaton Boulevard Cleveland, OH 44122 Stati Uniti Eaton.com Eaton è un marchio © 2024 Eaton commerciale Tutti i diritti riservati registrato. Edizione 24-03-119 / Tutti i marchi sono di 93-4A7E_RevA proprietà dei rispettivi Maggio 2024 titolari.
