Wieland wienet FS 8-EI-W Installation Instructions

Montageanleitung (Original)
Installation instructions (translation from original)
wienet
IP-Switch FS 8-EI-W
FS 8-PN-W
Fast EtherNet entry-level managed Switch
1
H IN W E IS
Personal, welches dieses Gerät installiert, programmiert, in Betrieb nimmt oder wartet,
muss diese Anleitung gelesen und verstanden haben.
W AR NU NG
• Das Personal muss gründlich mit allen Warnungen, Hinweisen und Maßnahmen
gemäß dieser Betriebsanleitung vertraut sein.
• Ggf. erforderliche Schutzmaßnahmen und Schutzeinrichtungen müssen den gülti-
gen Vorschriften entsprechen.
• Beschädigte Produkte dürfen weder installiert noch in Betrieb genommen werden.
Im Falle eines Defekts senden Sie das Gerät zurück an Wieland Electric.
• Das Gerät darf nicht geöffnet werden.
• Führen Sie keine Fremdobjekte in das Gerät ein!
• Halten Sie das Gerät von Wasser und Feuer fern!
1 Funktionsbeschreibung
Das Gerät unterstützt acht 10/100 Base-TX Fast EtherNet-Verbindungen mit RJ45-
Anschlüssen. Sie können einzelne Geräte oder ganze Netzwerk-Segmente anschließen.
H IN W E IS
Verwenden Sie das Gerät nur gemäß seiner Bestimmung. Beachten Sie dazu insbe-
sondere die Angaben in den Technischen Daten.

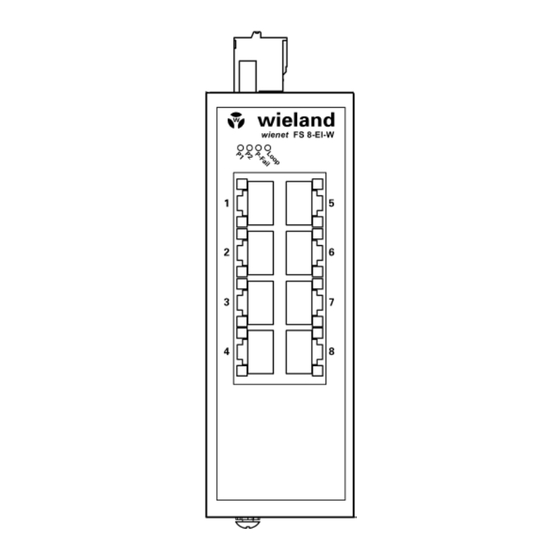

2 Funktionselemente und Anzeigen
LEDs
Name LED Status Beschreibung
P1/P2 
grün Stromversorgung P1, P2 nicht angeschlossen
 Stromversorgung P1, P2 i. O.
P-Fail rot  Stromversorgung P1 oder P2 fehlt
Loop 
rot Kein Loop erkannt

Loop erkannt
RJ45 grün  Nicht an Netzwerk angeschlossen
Link/
Netzwerk ist aktiv
•
Active
 Netzwerk angeschlossen
RJ45 
Bern- 10 Mbps
Speed
stein
 100 Mbps
•
 = aus;  = an; = blinkt
Versorgungs-/Signalanschlüsse
Pin V2- V2+
Signal
0 V 12...48 VDC
3 Montage
Anbringen auf Trägerschiene (Bild 2)
1. Kippen Sie das Gerät etwas nach hinten.
2. Haken Sie das Gerät oben auf der Schiene ein.
3. Drücken Sie das Gerät nach unten und gegen die Schiene, bis es einrastet.
4. Prüfen Sie, ob das Gerät fest auf der Tragschiene sitzt.
Doc. # BA001154 - 01/2018 (Rev. A)
83.040.1500.0
83.040.1510.0
FS 8-EI-W FS 8-PN-W
11 14 V1-
Relais = EIN, wenn 0 V 12...48 VDC
P1 und P2 = EIN
wienet
IP-Switch FS 8-EI-W | FS 8-PN-W
Wieland Electric GmbH
Brennerstraße 10-14
96052 Bamberg
Tel.: +49 (951) 9324-0
Fax: +49 (951) 9324-198
Internet: www.wieland-electric.com
Email: info@wieland-electric.com
2
Personnel which installs, programs, operates or maintains this device must have read
and understand these instructions.
• The personnel must be thoroughly familiar with all warnings, notes and procedures
described in these operating instructions.
• Where necessary, safety precautions and safety devices must comply with the
applicable regulations.
• Damaged products must neither be installed nor put into operation. In case of a
defect, please return the device to Wieland Electric.
• The unit must not be opened.
• Do not introduce any objects into the unit!
• Keep away from fire and water!
1 Function
The device supports eight 10/100 Base-TX Fast EtherNet Connections with RJ45
connectors. You can connect single devices or complete network segments.
Use the device only as intended. Especially observe the specifications in the technical
data.
2 Functional elements and indicators
LEDs
Name LED Status Beschreibung
P1/P2 
green

P-Fail red 
Loop 
red

RJ45 green 
Link/
•
Active

RJ45 
yellow
Speed

•
 = off;  = on; = flashes
Power connectors
V1+ Pin V2-
Signal
0 V 12...48 VDC
3 Installation
Mounting on support rail (see fig. 2)
1. Tilt the unit slightly backwards.
2. Fit the unit over top hat rail.
3. Push downwards and against the rail for locking.
4. Check that the unit is locked into position.
3
N OTE
W AR NI NG
N OTE
Power input P1, P2 is inactive
Power input P1, P2 is active
Power input P1 or P2 is inactive
No loop detected
Loop detected
Not connected to network
Network is active
Connected to network
10 Mbps
100 Mbps
V2+ 11 14 V1-
relais contact = ON 0 V
when P1 and P2 = ON
V1+
12...48 VDC
DE/EN 1
