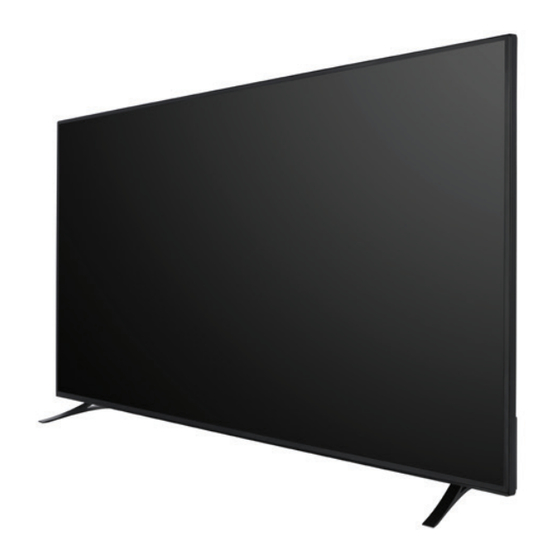

4k ultra hd led display
Hide thumbs Also See for PRO E Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
ENGLISH

TABLE OF CONTENTS

IMPORTANT SAFETY INFORMATION ............................ 2
PARTS AND FUNCTIONS ............................................. 3
INSTALLATION............................................................ 6
TURNING THE DISPLAY ON/OFF .................................. 7
INITIAL SETUP ............................................................ 8
OPERATION SYSTEM SETTINGS .................................. 9
APPLICATIONS ........................................................... 17
CONNECTIVITY ........................................................... 20
EXTERNAL CONTROL ................................................. 21
TROUBLESHOOTING ................................................... 45
TESTING AND COMPLIANCE ....................................... 45
WARRANTY ................................................................ 46
FRANÇAIS
TABLE DES MATIÈRES
PIÈCES ET FONCTIONS ............................................... 50
INSTALLATION............................................................ 53
CONFIGURATION INITIALE ........................................... 55
APPLICATIONS ........................................................... 65
CONNECTIVITÉ ........................................................... 68
COMMANDE EXTERNE ............................................... 70
DÉPANNAGE .............................................................. 97
TESTS ET CONFORMITÉ ............................................. 98
GARANTIE .................................................................. 99
4K ULTRA HD LED DISPLAY
For more information please call
1-833-574-9124
or email AVARRO@adiglobal.com
To learn more about AVARRO products
visit avarro.adiglobaldistribution.us
English - 1 -
USER MANUAL
PRO E SERIES
V2-P75ES

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PRO E Series and is the answer not in the manual?

Questions and answers

Related Manuals for AVARRO PRO E Series

Summary of Contents for AVARRO PRO E Series

  • Page 1: Table Of Contents

    MISE EN MARCHE/ARRÊT DU TÉLÉVISEUR....54 or email AVARRO@adiglobal.com CONFIGURATION INITIALE ........... 55 PARAMÈTRES DU SYSTÈME D’EXPLOITATION ..... 56 APPLICATIONS ............65 To learn more about AVARRO products CONNECTIVITÉ ............68 visit avarro.adiglobaldistribution.us COMMANDE EXTERNE ..........70 DÉPANNAGE .............. 97 TESTS ET CONFORMITÉ...

  • Page 2: Important Safety Information

    IMPORTANT SAFETY INFORMATION READ ALL INSTRUCTIONS BEFORE INSTALLATION AND USE. KEEP THIS MANUAL FOR FUTURE REFERENCE. Risk of Electric Shock or Fire • TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER- SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. •...

  • Page 3: Parts And Functions

    or near the product. • DO NOT place any heat source, such as a heater or radiator, near the product. • Only adjust controls as described in the operating instructions. Improper adjustment of controls can cause damage, often requiring extensive repair by a qualified technician. •...
  • Page 4 Network Connection 1 x Ethernet (LAN) for Internet connectivity 802.11 a/b/g/n/ac built in WLAN support Input/Output Ports 1 x RS-232 port (3.5 mm) 1 x Ethernet port 1 x USB 3.0 port (5VDC max900mA) 1 x USB 2.0 port (5VDC max500mA) 4 x HDMI 2.0 In ports (1.4 for FHD panels) 1 x IR port 1 x Headphone/Line Out port...

  • Page 5: Remote Control

    REMOTE CONTROL Standby-On: Turns on the display Numeric buttons: Used to enter numbers/letters in the text Inserting the Batteries into the Remote box on the screen Remove the screw that secures the battery Signage: Displays the Signage Settings menu compartment cover, then remove the cover. Volume +/-: Increases or decreases the volume Insert two 1.5V, AAA batteries, ensuring that CMS: This setting can be found in Display Settings >...

  • Page 6: Installation

    Using the Remote Control Press the Back/Return or Exit button to display or return to the Home Screen. • • Press the Menu button to view Display Settings. Use directional buttons to highlight the desired option and press OK to adjust settings, set preferences, access submenus, launch applications and more. Input Selection •...

  • Page 7: Turning The Display On/Off

    When installing the product within a recessed wall, allow at least the space specified above between the product and wall for ventilation and ensure that the ambient temperature is kept between 0ºC-40ºC. The manufacturer is not responsible for any damages or failures caused by improper use or installation of this product.

  • Page 8: Initial Setup

    Note: If the Power Mode option is enabled (Standard mode), the display will switch into standby mode when the Standby- Off button is pressed. To access Power Up Mode, go to Display Settings > Signage Settings > Power Up Settings. To access Standby Mode LED, go to Display Settings >...

  • Page 9: Operation System Settings

    5. Display Operation Mode For normal operation set the Power Mode to Standard. Set to Eco for energy-efficient operation. Note that, in Eco mode the RS232/LAN Commands will not work when the display is in standby mode. You can also set your preference for the HDMI Wake Up feature here.
  • Page 10 Media Player Signage Settings Applications Note: To change the Auto Launch setting, press “MENU” button to go to Display Settings > Signage Settings > Power Up Settings. The Home Screen may also be accessed by pressing the Back/Return or Exit button during operation. HTML5 CMS (Content Management System) Launcher The launcher will locate the “index.html”...
  • Page 11 application. Failure to do so may cause physical damage to the USB player or device. Do not unplug the USB while playing a file. USB Auto Play This feature uses the Media Player application to automatically play content stored on a removable device. Images are played first (in file name order), Video files second.

  • Page 12: Display Settings

    DISPLAY SETTINGS Press the Menu button on the remote to access and configure settings. Picture • Adjust settings for Picture Mode, Energy Saving, Contrast, Brightness, Sharpness, Color, Backlight, Aspect Ratio and Advanced Settings (Dynamic contrast, Micro Dimming, Color Model, Color Temperature Gamma slider, etc.) •...
  • Page 13 SIGNAGE SETTINGS 1. Device Info • View and save device information, including Device ID, Software Version, Serial Number, Model Name and Display Lifetime. • Set Device ID and update Software Version. 2. Controls View and adjust settings for Pixel Burn-In, No Signal, No Signal Delay, No Signal Power Off, No Signal Timer, Panel Lock, RCU Inhibit, UART0 or UART1 (universal asynchronous receiver/transmitters) 3.

  • Page 14: System Settings

    Write the desired URL (for example, www.starturl.com) in the file and save changes. Connect the USB storage device to the display. Highlight the USB Operations option in the Display Settings > Signage Settings > USB menu and press OK. Set the Auto Launch option in the Display Settings > Signage Settings > Power Up Settings menu to HTML5 CMS Launcher.
  • Page 15 3. Sources Enable, enhance or disable selected source options. To ensure 4K resolution from an HDMI-connected source: • HDMI 2.0 compatible: set to Enhanced • HDMI 1.4 compatible: set to Enable 4. More…. Includes Internet Speed Test, Menu Timeout, Standby Mode LED, Software and Auto Software Upgrade, Country, Auto Display OFF, CEC and CEC Auto Power On and USB Auto Play •...
  • Page 16 Special app access: Configure some app features and special permissions. • Device Preferences: Check for system updates, change the device name, restart the display and view system information such as network addresses, serial numbers, versions, etc. • Date & Time: Set your display to automatically update the time and date data over the network. Disable by setting as Off if you want to manually change the date or time.

  • Page 17: Applications

    Use wireless accessories, such as remote controls, headphones, keyboards or game controllers with your display. Refer to the Signage Settings Menu. If the Bluetooth option in the Display Settings > Signage Settings > Controls menu is disabled, this option will not be available. APPLICATIONS Access applications installed on your display.
  • Page 18 Multiple selection mode is activated by pressing the OK button on the Select option in the file management menu. Then select the files you want with the OK button or cancel the selected ones. During this process, you can go to different folders and select files there The below options are available in Multi-Selection Mode: Select All, Clear All, Play All, Send All, Cancel and Schedule.

  • Page 19: Third-Party Applications

    App Installer Used to install applications. It finds and lists the apk files in the internal and external memory. To install an app, highlight the apk file and press OK. Refer to the Third-Party Applications section for more information. Vewd Browser Launch the Vewd Browser application.

  • Page 20: Connectivity

    CONNECTIVITY To configure wired and wireless settings, access the Display Settings > Network & Internet menu. Press the Menu button on the remote to view the Display Settings menu. WIRED NETWORK Use an Ethernet cable to connect the display to a modem/ router via the Ethernet port on the back of the display.

  • Page 21: Network Standby Mode

    The Wireless feature of the display supports 802.11 a,b,g,n and AC type modems. It is highly recommended to use IEEE 802.11n communication protocol in order to avoid any possible problems while watching videos. To avoid possible connectivity problems, change your modem’s SSID if there are other modems nearby with the same SSID.

  • Page 22: Controlling With A Pc

    CONTROLLING WITH A PC You can control the display from an external PC via the RS-232 (COM port) or LAN (Ethernet port) connected to the PC. Required Equipment • RS-232 (3.5mm) to RS-232 (male) cable or LAN cable (connected via router) •...
  • Page 23 LAN Connection 1. Ethernet port 2. Ethernet cable 3. PC Run the software and enter the display’s IP address in the field Host Name. Enter “1986” as a default value in the field Port. Then select Telnet as Connection type and click the Open button.
  • Page 24 Stop Bits: Handshake: None Note that UART0 default value: ASCII, UART1 default value: HEX In the tables given below, XY represents are variable byte. All byte values are hexadecimal. Error Responses • NAK reply: 15 When the display cannot understand the received command, it returns this value. Check the sending code and send the same command again.
  • Page 25 XY can be either 00 or 01. 00 means OFF, 01 means ON. INCREMENT DECREMENT range: 0x64-0x1E RESET Auto Adjust command is for only VGA. XY can be either 00 or 01. 00 means OFF, 01 means ON. XY can be either 00 or 01. 00 means OFF, 01 means ON.
  • Page 26 Power Mode (Quick Standby) should be enabled to be able to turn on the Display with this command. XY can be either 00 or 01. 00 means OFF, 01 means ON. XY can be either 00 or 01. 00 means OFF, 01 means ON.
  • Page 27 no parameter Restart #Display will be restarted int (wait seconds until Restart) Sets panel Volume, parameter value will ve set integer (volume level) #Volume set level= ... for volume level Get Time Zone no parameter #Timezone is ... Change Time Zone. integer (gmt value ) #Timezone setup SUCCEEDED #Language changed to ...
  • Page 28 Command Description Parameter Return VOLUME Set volume level. integer n (0 ≤ n ≤ 100) #*set volume to n GETVOLUME Volume level information. no parameter #*volume level is ... #*volume LEVEL is increased to ... Inrease Volume Level by 1 VOLUMEUP no parameter #*Volume level is at max value.
  • Page 29 SOUNDRESET Reset sound settings no parameter #*reset all sound settings BROWSER COMMANDS Command Description Parameter Return Starts the given URL and OPENURL returns web page load status string #*URL : ... directly. Gets URL of the current page GETURL no parameter #*URL : ...
  • Page 30 Set browser cors status to #*Browser cors is enabled SETBROWSERCORS enable disable web security int n (n = 0,1) flag #*Browser cors is disabled #*Browser cors is enabled GETBROWSERCORS Get browser cors status no parameter #*Browser cors is disabled FILE SYSTEM COMMANDS Command Description Parameter...
  • Page 31 string n, integer b (n = HDMI1, n = HDMI2, n = #*Selected source n SETSOURCE Set source as enable/disable. HDMI3, n = HDMI4, n = DP, n #*Enable/Disable state :b = OPS, n = TYPE-C, n = WIDI ) (b = 1(enable), b = 0(disable)) GETSOURCE Gets source.
  • Page 32 integer n n = language( 0=”Turkish”, 1=”English”,2=”Albanian”, 3=“Arabic”,4=”Azerbaijani”, 5=”Belarusian”,6= ”Bosnian”,7=“Bulgarian”, 8=”Czech”,9=”Danish”, 10=”Dutch”,11=”Estonian”, 12=”Finnish”,13=”French”, 14=”German”,15=”Gaelic”, 16=”Greek”,17=”Hebrew”, 18=”Croatian”,19= ”Hungarian”,20=”Italian”, 21=”Kazakh”,22=”Latvian”, #* [old language] language 23=”Lithuanian”, changed to n 24=”Macedonian”, CHANGELNG Change active language 25=”Norwegian”, #*Incorrect item parameter 26=”Persian”,27=“Polish”, entered 28=”Portuguese”, 29=”Romanian”,” 30=Russian”, 31=”Slovak”,32= ”Slovenian”,33=”Spanish”, 34=”Serbian”,35=”Swedish”...
  • Page 33 #*Customer: GETCUSTOMER Get Customer name no parameter [CUSTOMER]#* #*Build info = ... BUILDINFO Reports the build info. no parameter #*Build Date = ... Load factory settings to NVRAM. #*Factory Settings were loaded FACTORY no parameter Settings are updated with to NVRAM. defaults.
  • Page 34 #*Power on delay set to ... ms integer n (0<=n<=20, delay is SETPOWERONDELAY Set poweron delay level calculated as 100ms*n) #*NACK GETPOWERONDELAY Get poweron delay level no parameter #*The power on delay is … ms Set all items in the signage #*All signage settings set to SIGNAGERESET settings menu to their default...
  • Page 35 #*Video is on GETVIDSTATE Get video state. no parameter #*Video is off string n (N_X, N_X) (N is scheduler number (1,2,3,4), X is “ON” or “OFF”) #*The scheduler Plan N ---------------------------- (1,2,3,4) is set to X (ON, OFF) SETSCHEDULER enables/disables scheduler -------- “SETSCHEDULER N_X”...
  • Page 36 string n ( schedulerplannumber_ onenabled_ontime_offenabled_ offtime_days_ sourceorbrightness_value in format: A_B_hh:mm_C_ hh:mm_D_E_F ) A = 1, 2, 3, 4 B = 0, 1 C = 0, 1 D = XXXXXXX (X = 0, 1) E = 0, 1 (0 = source, 1 = brightness) if E = 0, Avalable source names: Last Source...
  • Page 37 STARTFTI start Display Reset no parameter MODE COMMANDS Command Description Parameter Return integer n (1 ≤ n ≤ 7) Source Index (n=1) DP #* The startup source is set Sets startup source which (n=2) SLOT/OPS to ... SETSTARTUPSOURCE has been entered after power (n=3) TYPE C off on (n=4) HDMI1...
  • Page 38 GETSLIDESHOW #*The slideshow interval is ... get slide show interval no parameter INTERVAL seconds #*The USB autoplay is set to ... SETUSBAUTOPLAY set usb autoplay mode string n (ON, OFF) (ON, OFF) GETUSBAUTOPLAY get usb autoplay mode no parameter #*The USB autoplay is ... (1, 0) #*The subtitle position is set to SETMBSUBTPOS set subtitle position...
  • Page 39 #*The signage ID is ... #*The signage ID is 0 GETSIGNAGEID Get Signage ID no parameter #*Do not forget to enter signage ID! (If return value is 0) #* Signage ID is ... #* Signage ID is 0 SHOWSIGNAGEID display signage ID on screen no parameter #*Do not forget to enter signage ID!
  • Page 40 get DNS server 2 (eg. #*DNS server 2 is nnn.nnn. GETDNS2 no parameter GETDNS2) nnn.nnn #*The internet speed is ... GETINTERNETSPEED get internet speed no parameter Mbps #*addr = nnn.nnn.nnn.nnn, port SETPROXY Sets proxy configuration string (nnn.nnn.nnn.nnn:nnnn) = nnnn #*Current proxy is nnn.nnn. nnn.nnn:nnnn GETPROXY Gets proxy configuration...
  • Page 41 GETCOLOURTEMP Get colour temperature. no parameter #*Colour temp is ... Display ----> int n (1 = dynamic, 2 = natural, 3 = #*setPictureMode() set to n cinema, 4 = game, 5 = sport) PICTUREMODE Select picture mode. Signage ----> int n (1 = #*Incorrect picture mode signage, 2 = natural, 3 = text, parameter entered...
  • Page 42 #*NoiseReduction set to n str-int n (n = OFF, n = LOW, n SETNOISEREDUCTION Set noise reduction. = MEDIUM, n = HIGH) #*Missing noise reduction state GETNOISEREDUCTION Get noise reduction. no parameter #*NoiseReduction is ... Picture brightness value is set to ... Inrease Brightness Level by BRIGHTNESSUP no parameter...
  • Page 43 #*White Balance is set to ... str-int type n (type = redgain, Increment white balance greengain, bluegain, redoffset, Invalid value for White Balance INCWB value by n. greenoffset, blueoffset) (0 ≤ (0-255) n ≤250) Invalid type for White Balance #*White Balance is set to ... str-int type n (type = redgain, Decrement white balance greengain, bluegain, redoffset,...
  • Page 44 SETSTARTURL Sets the start URL string #*Start URL is set GETSTARTURL Gets the start URL no parameter #*Start URL is ... GETUSERAGENT Gets portal user agent. no parameter #*Current UA : ... Clear browser cache/cookies CLEARCACHE no parameter #*Browser cookies are cleared (Private datas like web form) Clear browser data files like #*Browser data files are...

  • Page 45: Troubleshooting

    TROUBLESHOOTING Issue Resolution Check if anything such as tape has been placed over the receiver. Can't control the display with the remote control Check if there is any obstacle between the display and the remote control. Replace the batteries with new ones. Check if the display is turned on.

  • Page 46: License Notification

    (vi) Wrong/Missing serial numbers/Repeated serial numbers within 90 days with the same failure. ADI only warrants those products branded AVARRO and sold by ADI. Any other products branded by third parties are warranted by the third party manufacturer for a period as defined by the third party manufacturer, and ADI assigns to Buyer those warranties and only those warranties extended by such third party manufacturers or vendors for non-ADI branded products.
  • Page 47 b. Specific Warranties for product categories are as follows: Product Categories Warranty Period Displays 3 years 2. EXCLUSION OF WARRANTIES, LIMITATION OF LIABILITY THERE ARE NO WARRANTIES OR CONDITIONS, EXPRESS OR IMPLIED, OF MERCHANTABILITY, OR FITNESS FOR A PARTICULAR PURPOSE OR OTHERWISE, WHICH EXTEND BEYOND THE DESCRIPTION ON THE FACE HEREOF.
  • Page 48 If any AVARRO branded products are found to be in good working order or such product’s inability to function properly is a result of user damage or abuse, the product will be returned to Buyer in the same condition as received and Buyer shall be responsible for any return freight changes.

  • Page 49: Consignés De Sécurité Importantes

    CONSIGNÉS DE SÉCURITÉ IMPORTANTES LISEZ TOUTES LES INSTRUCTIONS AVANT L’INSTALLATION ET L’UTILISATION. CONSERVEZ CE MANUEL POUR CONSULTATION ULTÉRIEURE. Risque de choc électrique ou d’incendie • POUR ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE, NE RETIREZ PAS LE COUVERCLE (OU L’ARRIÈRE). L’ENTRETIEN DES PIÈCES INTERNES EST INTERDIT AUX UTILISATEURS. VEUILLEZ CONFIER L’ENTRETIEN À...

  • Page 50: Pièces Et Fonctions

    produit, soyez prudent lorsque vous manipulez du verre brisé pour éviter de vous blesser. • L’utilisation de l’appareil ne doit pas entraîner des risques mortels ou des dangers qui pourraient provoquer directement la mort, des blessures sur le personnel, des dommages physiques sévères ou d’autres destructions, notamment dans le contrôle des réactions nucléaires dans les installations nucléaires, dans les systèmes médicaux de réanimation, ou dans le contrôle de lancement des missiles des systèmes d’armes.
  • Page 51 Connexion Réseau 1 x Ethernet (LAN) pour la connectivité Internet 802.11 a/b/g/n/ca support WLAN intégré Ports d'entrée/de sortie 1 x port RS-232 (3,5 mm) 1 x port Ethernet 1 x port USB 3.0 (5 VCC max 900 mA) 1 x port USB 2.0 (5 VCC max 500 mA) 4 x ports d’entrée HDMI 2.0 (port 1.4 pour panneaux FHD) 1 x port IR 1 x port casque/sortie ligne 1 x port RJ12 (à...
  • Page 52 TÉLÉCOMMANDE Veille-Marche : permet d’allumer l’écran Boutons numériques : Utilisé pour entrer des chiffres/lettres Insertion des piles dans la télécommande dans la zone de texte à l’écran Retirez la vis qui fixe le couvercle du Signalisation : Affiche le menu Paramètres de signalisation compartiment à...

  • Page 53: Installation

    Utilisation de la Télécommande Appuyez sur le bouton Précédent/Retour ou Quitter pour afficher ou revenir à l’Écran d’accueil. • • Appuyez sur le bouton Menu pour afficher les Paramètres d’affichage. Utilisez les boutons directionnels pour mettre en surbrillance l’option souhaitée et appuyez sur OK pour ajuster les paramètres, définir les préférences, accéder aux sous-menus, lancer des applications et plus encore.

  • Page 54: Mise En Marche/Arrêt Du Téléviseur

    Lors de l’installation du produit dans un mur encastré, laissez au moins l’espace spécifié ci-dessus entre le produit et le mur pour la ventilation et assurez-vous que la température ambiante est maintenue entre 0º C et 40º C. Le fabricant n’est pas responsable des dommages ou des défaillances causés par une mauvaise utilisation ou installation de ce produit.

  • Page 55: Configuration Initiale

    Pour accéder au Mode de mise sous tension, accédez à Paramètres d’affichage > Paramètres de signalisation > Paramètres de mise sous tension. Pour accéder à la LED du mode Veille, accédez à Paramètres d’affichage > Paramètres système > Plus. MISE À L’ARRÊT du téléviseur Mettez le commutateur d’alimentation de l’écran en position ARRÊT.

  • Page 56: Paramètres Du Système D'exploitation

    5. Mode de fonctionnement de l’affichage Pour un fonctionnement normal, réglez l'option Mode de mise sous/hors tension sur Standard. Réglez sur Éco pour un fonctionnement économe en énergie. Remarquez qu’en mode Éco, les commandes RS232/LAN ne fonctionnent pas lorsque l’écran est en mode Veille. Vous pouvez également définir vos préférences pour la fonction HDMI Wake Up ici.
  • Page 57 Une fois la configuration initiale terminée, l’écran d’accueil s’affiche et comporte quatre options : Lanceur de CMS HTML5 Lecteur multimédia Paramètres de signalisation Applications Remarque : Pour modifier le paramètre Démarrage automatique, appuyez sur le bouton « MENU » pour accéder à Paramètres d’affichage > Paramètres de signalisation > Paramètres de mise sous/hors tension. Vous pouvez également accéder à...
  • Page 58 réapparaître. Appuyez sur le bouton Précédent/Retour pour arrêter la lecture et retourner à l’écran Lecteur multimédia. Connexion d’un périphérique USB IMPORTANT! Sauvegardez les fichiers sur vos périphériques de stockage USB avant de les connecter à l’écran. La responsabilité du fabricant ne saurait être engagée en cas de dommage de fichier ou de perte de données.

  • Page 59: Paramètres D'affichage

    Applications PARAMÈTRES D’AFFICHAGE Appuyez sur le bouton Menu de la télécommande pour accéder aux paramètres et les configurer. Image • Réglez les paramètres pour le mode Image, l’économie d’énergie, le contraste, la luminosité, la netteté, la couleur, le rétroéclairage, le rapport d’aspect et les paramètres avancés (contraste dynamique, micro- gradation, modèle de couleur, curseur gamma de température de couleur, etc.) •...
  • Page 60 Réseau & Internet Activez et désactivez la fonction LAN sans fil et ajustez les paramètres. • Réseaux disponibles : Lorsque la fonction WLAN est activée, les réseaux sans fil disponibles sont répertoriés. Sélectionnez Voir tout et appuyez sur OK pour voir tous les réseaux. Sélectionnez l’un d’eux et appuyez sur OK pour vous connecter.
  • Page 61 • IMPORTANT : Le formatage de votre périphérique de stockage USB effacera TOUTES les données qu'il contient et son système de fichiers sera converti en FAT32. • Supprimer en toute sécurité : Retirez le périphérique USB en toute sécurité. Sélectionnez cette option et appuyez sur OK.

  • Page 62: Paramètres Du Système

    PARAMÈTRES DU SYSTÈME 1. Langue 2. Date/Heure Horloge en Temps Réel (RTC) • Utilisé pour maintenir les informations de date et d’heure réelles pendant une période de temps si l’alimentation en énergie est interrompue en séparant l’affichage de l’alimentation électrique ou par une panne de courant.
  • Page 63 3. Sources Activez, améliorez ou désactivez les options de source sélectionnées. Pour garantir une résolution 4K à partir d’une source connectée HDMI : • Compatible HDMI 2.0 : réglé sur Amélioré • Compatible HDMI 1.4 : réglé sur Activer 4. Plus…. Comprend le test de vitesse Internet, le délai d’attente du menu, la LED en mode veille, la mise à niveau logicielle et automatique, le pays, l’affichage automatique désactivé, la mise sous tension automatique CEC et CEC et la lecture automatique USB •...
  • Page 64 effacer les données et le cache etc. Mettez une application en surbrillance et appuyez sur OK pour afficher les options disponibles. • Autorisations • Autorisations d'applications : Les applications seront triées par catégories de type d’autorisation. Vous pouvez activer la désactivation des permissions pour les applications à partir de ces catégories. Accès spécifiques des applications : Configurez certaines fonctions et autorisations spéciales de l'application.

  • Page 65: Applications

    Localisation : Vous pouvez autoriser l’utilisation de la connexion sans fil pour estimer l’emplacement, voir les demandes de localisation récentes et autoriser ou restreindre l’utilisation des informations de localisation par les applications listées. • Sécurité et restrictions : • Permet d’autoriser ou de limiter l’installation d’applications à partir de sources autres que Google Play Store.
  • Page 66 2. Affichage de l'application VSign L'application VSign Lite se compose de trois parties principales : Lecteur, Programme et Modèle. Il existe également une section Paramètres d’importation / exportation pour la sauvegarde / exportation des paramètres de l’application. Lecteur Afficher, effacer, lire, filtrer, trier ou transférer des fichiers sur un périphérique de stockage USB connecté ou le stockage interne de l’écran, ainsi que les canaux de lecture créés dans l’application.
  • Page 67 Durée du modèle : La durée pendant laquelle le modèle sera affiché dans un cycle de programme. Durée du contenu : Spécifie la durée pendant laquelle un contenu sera affiché dans la zone sélectionnée via le modèle. Nom du modèle : Indiquez le nom du modèle. Rapport d’aspect : Si la zone du modèle accepte l'image, ce paramètre détermine si le rapport d’aspect de l’image est maintenu ou modifié...

  • Page 68: Connectivité

    Votre téléviseur ne prend en charge aucun téléchargement sur Internet à partir du navigateur. Tous les sites Internet pourraient ne pas être pris en charge. Des problèmes de contenu pourraient survenir en fonction du site. Dans certains cas, le contenu vidéo peut ne pas être compatible. APPLICATIONS TIERCES Installation d’une application tierce : 1.
  • Page 69 IP. Ici, vous pouvez également accéder à des paramètres avancés tels que les paramètres proxy et IP ou sélectionner Oublier le réseau pour supprimer le profil du réseau sans fil et empêcher l’affichage de se connecter automatiquement à ce réseau. Remarque ...

  • Page 70: Commande Externe

    COMMANDE EXTERNE CONTRÔLER AVEC UN FIRE STICK AMAZON 1. Accédez au menu Amazon Fire Stick Network, affichage et son. 2. Sélectionnez Contrôle de l'équipement. 3. Sélectionnez Gérer l'équipement. 4. Sélectionnez TV puis Changer de TV. 5. Suivez les instructions à l'écran et choisissez Marque non répertoriée. CONTRÔLE À...
  • Page 71 • Exécutez le logiciel et sélectionnez Série comme Type de connexion. Entrez le port série du téléviseur dans le champ Ligne série (dans l’exemple suivant, il s’agit de COM4) et « 115200 » dans le champ Débit. Puis, cliquez sur le bouton Ouvrir. Connexion LAN 1.
  • Page 72 COMMANDES HEX RS232 Étapes du test de protocole • Avant le test, vérifiez le type de carte conformément aux descriptions ci-dessous : RJ12 est connecté à UART 0, tandis que DSUB9 est connecté à UART 1 — UART 0 et UART 1 peuvent être testés séparément.
  • Page 73 Réponse de l’écran Commande reçue par l’écran en cas de succès de l’opération Nombre d'octets Entête Données Remarques Code de Taille des Drapeau Code de Action Type l’entête données réglage Opération RECUEILLIR INCRÉMENT DÉCRÉMENT Les valeurs XY peuvent être 00 au INITIALISER minimum et 1D au maximum.
  • Page 74 INCRÉMENT Les commandes de phases sont destinées au décalage de phase VGA Elles fonctionnent DÉCRÉMENT indépendamment de la source sélectionnée. RECUEILLIR XY est dans la plage comprise entre 00 et 64 INCRÉMENT DÉCRÉMENT XY est dans la plage comprise entre 00 et 64 RECUEILLIR La position centrale est 32 Réponse de l’écran...
  • Page 75 Activé DÉSACTIVÉ XY peut être 00 ou 01. 00 renvoie à RECUEILLIR DÉSACTIVÉ, 01 renvoie à ACTIVÉ. Activé DÉSACTIVÉ XY peut être 00 ou 01. 00 renvoie à RECUEILLIR DÉSACTIVÉ, 01 renvoie à ACTIVÉ. HDMI SCART2 (CVBS) S-Vidéo HDMI2 HDMI3 HDMI4 YPbPr SCART2 (S-Video)
  • Page 76 aucun paramètre Redémarrez #Le téléviseur redémarre entier (attendez quelques seconds jusqu’au redémarrage) Règle le volume du panneau, la valeur de caractère entier (niveau de #Le niveau du volume réglé = ... paramètre est définie pour volume) le niveau de volume Obtenir le fuseau horaire Aucun paramètre #Le fuseau horaire est ...
  • Page 77 Entier n (7 = HDMI1, 8 = HDMI2,9 = HDMI3, 10 = SELECTSOURCE Sélectionnez la source. #*sélectionnez la source externe : ... HDMI4, 19 = DP, 20 = OPS, 26 = TYPE C) Définissez les adresses IP statique, de passerelle Chaîne de caractères (ex. : par défaut et du masque SSIP 192.168.0.15-10.0.90.5-...
  • Page 78 #*MUET DÉSACTIVÉ SETMUTE Basculez en mode muet. Aucun paramètre #*MUET ACTIVÉ #*réglez le niveau de balance sur n n est un entier RÉGLAGE DE LA BALANCE Réglez la valeur de balance. (-50 < = n < = 50) #*niveau de balance incorrect défini Définissez la valeur de GETBALANCE Aucun paramètre #* le niveau de balance est ...
  • Page 79 Supprimez les fichiers de données du navigateur, #*Les fichiers de données du CLEARBROWSERDATA tels que l’historique, les Aucun paramètre navigateur sont supprimés signets, les raccourcis et la configuration #*Procède à l’attribution des statuts cms à l’aide de la commande ATTRIBUER STATUT GETCMSSTATUS Définit l’état du CMS Aucun paramètre...
  • Page 80 chaîne de caractères ou d’entiers naturels n LECTURE DES VIDÉOS Lisez les fichiers vidéo. #*Lecture des fichiers vidéo : n Exemple : VIDEOPLAY video. Reprend la lecture des fichiers #*Lecture/stockage/2ECD- RETOUR LECTURE VIDÉO Aucun paramètre vidéo. 304C/vidéo.mp4 chaîne de caractères ou d’entiers naturels n AFFICHAGE DES IMAGES Affichez les fichiers image.
  • Page 81 Chaîne n - entier m n = Nouveau nom de la source #* <ancien nom de la source> m = Indice de la source le nom de la source est Modifie le nom de la source (HDMI1 = 5, HDMI2 = 8, remplacé...
  • Page 82 n est un entier n = langue ( 0= « turque », 1= « anglais », 2= « albanais », 3= « arabe »,4= « azerbaïdjanais », 5= « belarus »,6= « bosnien »,7= « bulgare », 8= « tchèque », 9= « danois », 10= « néerlandais »,11= « estonien », 12= « finlandais »,13= « français », 14= « allemand »,15= « gaélique », 16= « grec »,17= « hébreu », 18= « croate »,19= « hongrois », 20= « italien », 21= « kazakhe », 22= #*La langue active [ancienne « letton »,...
  • Page 83 n est une chaîne Les chaînes de pays valides sont les suivantes : TURQUIE, ROYAUME-UNI, ALBANIE, AUSTRALIE, AUTRICHE, BELARUS, BELGIQUE, BULGARIE, COLOMBIE, CROATIE, CHYPRE, RÉP. TCHÈQUE, DANEMARK, ESTONIE, FINLANDE, FRANCE, ALLEMAGNE, GRÈCE, HONGRIE, ÉTATS- #*Régler pays() réglé sur n UNIS, CANADA, INDE, IRAQ, RÉGLAGE DU PAYS Définir le pays IRLANDE, ISRAËL,...
  • Page 84 #*le mode de temporisation du menu est DÉSACTIVÉ #*le mode de temporisation du menu est n RÉGLAGE DE LA Réglez le mode de Aucun paramètre TEMPORISATION DE MENU temporisation du menu #*Impossible d’activer le mode de temporisation du menu Remarque : La valeur au- dessus de n est l’une des valeurs suivantes (15, 30,45, #*Définit la mise sous tension...
  • Page 85 #*Réveil sur LAN est réglé sur Activer. n est un entier (n = 1, SWOL Réglez l’option Réveil sur LAN (activer), n = 0 (désactiver)) #*Réveil sur LAN est réglé sur Désactiver. #*Réveil sur LAN est réglé Obtenez l’option Réveil sur activé. GWOL Aucun paramètre #*Réveil sur LAN est désactivé.
  • Page 86 #*Vidéo activée OBTENIR L'ÉTAT DE LA Obtenir l'état de la vidéo. Aucun paramètre VIDÉO #*Vidéo désactivée n est une chaîne (N_X, N_X) (N est un nombre du planificateur (1,2,3,4), X est « ACTIVÉ » or “DÉSACTIVÉ”) #*Le plan du planificateur ---------------------------- N (1,2,3,4) est défini sur X Active/Désactive le SETSCHEDULER --------...
  • Page 87 n est une chaîne ( schedulerplannumber_ onenabled_ontime_offenabled_ offtime_days_ sourceorbrightness_value au format : A_B_hh:mm_C_ hh:mm_D_E_F ) A = 1, 2, 3, 4 B = 0, 1 C = 0, 1 D = XXXXXXX (X = 0, 1) E = 0, 1 (0 = source, 1 = luminosité) if E = 0, noms des sources disponibles :...
  • Page 88 COMMANDES DE MODE Commande Description Paramètre Retour n est un entier (1 ≤ n ≤ 7) Indice de la source (n=1) DP #* La source de démarrage est Règle la source de démarrage (n=2) SLOT/OPS définie sur ... RÉGLAGE DE LA SOURCE DE qui a été...
  • Page 89 COMMANDES DU NAVIGATEUR MULTIMÉDIA Commande Description Paramètre Retour DÉFINIR LES INTERVALLE Définit l’intervalle de #*L’intervalle d’affichage du Entier n ( 5, 10, 15, 20, 25, D’AFFICHAGE EN temps d’affichage du mode mode Diaporama est réglé à ... 30 ) MODE DIAPORAMA diaporama secondes OBTENIR LES INTERVALLE...
  • Page 90 #*Réglage de l’ID de signalisation effectué avec succès. Réglage de l’ID de SETSIGNAGEID n est un entier signalisation #*Paramètre erroné. Les paramètres doivent être des entiers. #*L’ID de signalisation est ... #*L’ID de signalisation est 0 GETSIGNAGEID Obtenir l’ID de signalisation Aucun paramètre #*N’oubliez pas d’entrer l’ID de signalisation !
  • Page 91 Obtenez une passerelle par OBTENIR PASSERELLE PAR #*la passerelle par défaut défaut (ex. : OBTENIR UNE Aucun paramètre DÉFAUT est nnn.nnn.nnn.nnn PASSERELLE PAR DÉFAUT) définissez le serveur DNS 1 #*définir le serveur DNS 1 sur : (la valeur du serveur DNS doit nnn.nnn.nnn.nnn Chaîne de caractères « nnn.
  • Page 92 #*Le mode OPS est en marche #*Le mode OPS n’est pas en marche Obtenez l’état de GETOPSPOWER Aucun paramètre #*Le mode OPS n’est pas l’alimentation de l’OPS activé #*Le mode OPS n’est pas branché #*valeur entrée non valide Définissez l’OPS Toujours sur paramètre de chaîne « vrai »...
  • Page 93 #* La valeur de la luminosité de l'image est fixée à n #* La même valeur est fixée. Réglez la valeur de la DÉFINIR LA LUMINOSITÉ n est un entier (0 ≤ n ≤ 100) Ne faites rien. luminosité de l’image. #* Paramètre entré incorrect ! La valeur doit se situer dans la fourchette 0-100 Définissez la valeur de la...
  • Page 94 La valeur de la luminosité de l'image est réglée sur ... La valeur de la luminosité DIMINUTION DE LA Diminuez le niveau de Aucun paramètre de l'image est à la valeur LUMINOSITÉ luminosité en une étape minimale. Vous ne pouvez pas diminuer davantage le niveau de luminosité.
  • Page 95 #* Le solde des blancs est Le type et n sont des chaînes réglé sur ... de caractères ou des entiers (type = gain de rouge, INCRÉMENTATION DE Valeur d’incrémentation de Valeur invalide pour la balance gain de vert, gain de bleu, BALANCE DES BLANCS balance des blancs de n.
  • Page 96 COMMANDES DE NAVIGATEUR Commande Description Paramètre Retour Démarre l’URL fournie et n est une chaîne de retourne directement à l’état OUVERTURE DE L’URL caractères ou un entier <load #*status= ... url=n de chargement de la page url=’n’ /> d’accueil. Définit l’URL de la page en DÉFINITION DE L’URL Aucun paramètre #*URL : ...

  • Page 97: Dépannage

    #*La fonction cors du navigateur est activée #*la fonction cors du navigateur Définissez le statut cors du est désactivée navigateur pour activer ou SETBROWSERCORS n est un entier (n = 0,1) désactiver les notifications de #*échec d’exécution de la sécurité internet. fonction cors du navigateur *Le redémarrage est requis après l’exécution de la...

  • Page 98: Tests Et Conformité

    Corporation. La marque verbale et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par AVARRO est sous licence. Les autres marques et noms sont ceux de leurs propriétaires respectifs. Ce produit est protégé par certains droits de propriété intellectuelle de Microsoft Corporation. L’utilisation ou la distribution d’une telle technologie en dehors de ce produit est interdite sans une licence de Microsoft ou...

  • Page 99: Garantie

    Section 1(b), ADI garantit que les produits de marque AVARRO sont exempts de défauts de matériaux et de fabrication dans le cadre d’une utilisation et d’un service normaux, à l’exception de l’usure normale. Sauf si la loi l’exige, cette garantie limitée est uniquement faite à...
  • Page 100 ADI se réserve le droit d’émettre un crédit uniquement au lieu du remplacement. Si des produits de marque AVARRO sont trouvés en bon état de fonctionnement ou si l’incapacité de ce produit à fonctionner correctement est le résultat de dommages ou d’abus de l’utilisateur, le produit sera retourné à...
