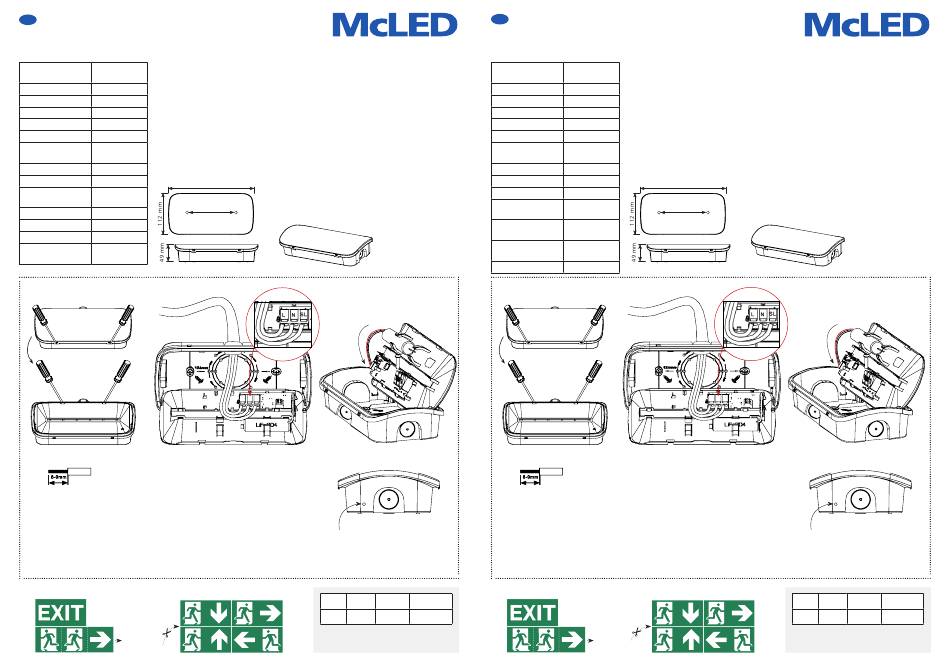

McLED Shield P ML-462.006.68.0 Manual

CS
LED Nouzové svítidlo Shield P
ML-462.006.68.0
Technické parametry:
Důležité:
220-240 VAC
Napájecí napětí
Nouzové svítidlo smí instalovat pouze odborně způsobilá osoba, která zajistí, že instalace bude
50/60 Hz
v souladu s potřebnými normami. Společnost McLED nepřebírá žádnou odpovědnost za nesprávnou
Výkon 1 W
instalaci, provoz nebo údržbu. Po instalaci nouzového svítidla musí být baterie nabíjena po dobu
Světelný tok 150 lm minimálně 24 hodin. Zajistěte správnou polaritu baterie. Návody v el. podobě, kontaktní údaje
a prohlášení o shodě lze stáhnout na www.mcled.cz, případně si je vyžádejte na support@mcled.cz.
Teplota bílé 6000 K
Až Vám náš produkt doslouží, odevzdejte jej na sběrná místa pro elektroodpad.
Třída ochrany II
Popis:
IP65
Stupeň krytí
1. Všechny parametry jsou platné při síťovém napětí 230VAC, pokud není uvedeno jinak.
3,2V 1500mA
2. Test nouzové funkce může být proveden, jen pokud je baterie plně nabita.
Baterie
LiFePO4
3. Skladování: Nabíjejte baterii jednou za 3 měsíce po dobu 24 hodin.
EM Výkon 1 W
Rozměry:
EM Světelný tok 150 lm
Doba nouzového
3 h
svícení
Doba nabíjení baterie 24 h
60 °C
Max. teplota baterie
+5 až +40 °C
Okolní teplota
Pozorovací
20 m
vzdálenost
Montáž a připojení:
Neudržovaný režim: svícení jen při výpadku: zapojené svorky N, L
Udržovaný režim: trvalé svícení: zapojené svorky SL, N, L
0,5-2,5 mm2
Krok 1: Pomocí šroubováku odjistěte čtyři západky optického krytu a sejměte ho.
Krok 2: Pomocí šroubováku odjistěte dvě západky vnitřního krytu a otevřete ho.
Krok 3: Pomocí vrutů připevněte základnu svítidla na stěnu či strop.
Krok 4: Připojte konektor baterie.
Krok 5: Namontujte voděodolnou průchodku na zvolený otvor a protáhněte jím napájecí kabel.
Krok 6: Připojte napájecí vodiče N, L, SL.
Krok 7: Zavřete vnitřní kryt a nasaďte optický kryt.
Krok 8: Dle potřeby nalepte příslušný únikový piktogram.
Součástí balení:
Lze seskládat
tyto varianty
Vídeňská 185, 252 50 Vestec, Czech Republic
231 mm
• Indikátor nabíjení: zelená LED
• Montáž na vnitřní plochy
• Ochrana proti hlubokému vybití (DDP)
124 mm • Udržovaný/neudržovaný provoz
Připojení
konektoru
baterie
L N SL
Dotykový spínač:
Pokud je svítidlo připojeno na
napájecí napětí, při dotyku na
tlačítko se aktivuje režim
nouzového svícení.
Type Mode Facility
X 0/1
Více informací na: EN 60598-2-22:1998,
Příloha B: "Třídění svítidel"
®
EN
www.mcled.cz
Technical parametre:
Supply Voltage
Power
Lumen
CCT
Insulation Class
Ingress Protection
Battery
EM Power
EM Lumen
Emergency Duration
Battery Recharge
Time
Max. Battery
Temperature
Ambient
Temperature
Viewing Distance
Assembly and connection:
0,5-2,5 mm2
Step 1: Use a screwdriver to unlock the four latches of the optical cover and remove it.
Step 2: Use a screwdriver to unlock the two latches of the inner cover and open it.
Step 3: Use screws to attach the lamp base to the wall or ceiling.
Step 4: Connect the battery connector.
Step 5: Fit the waterproof grommet to the selected hole and pass the power cable through it.
Step 6: Connect the power wires N, L, SL.
Step 7: Close the inner cover and replace the optical cover.
Step 8: Stick the appropriate escape pictogram as needed.
Package including:
Duration
A 180
LED emergency light Shield P
ML-462.006.68.0
Important:
220-240 VAC
It is recommended that the unit is installed by a competent person ensuring the installation complies
50/60 Hz
with the necessary standards. The company accept no responsibility for incorrect installation,
1 W
operation or maintenance. After installation of the fitting, the battery must be charged for 24 hours.
150 lm Ensure correct polarity of the battery. Instructions in electronic form, contact data and declaration of
conformity can be downloaded at www.mcled.cz, or request them at support@mcled.cz. When the
6000 K
lifetime of this product will run out, please hand it in to the places for electro-waste.
II
Description:
IP65
1. All specifications are typical on the 230VAC unless otherwise stated.
3,2V 1500mA
2. The emergency function test must be performed when a battery is fully charged.
LiFePO4
3. Do stocking: The best charging time ll be once in 3 month with 24 hours for each time.
1 W
Dimensions:
150 lm
231 mm
• Charging indicator: Green LED
3 h
• Installation on internal surfaces
• Deep Discharge Protection (DDP)
24 h
124 mm • Maintained/unmaintained operation
60 °C
+5 to +40 °C
20 m
L N SL
Unmaintained mode: lighting only in case of failure: connected terminals N, L
Maintained mode: continuous lighting: terminals SL, N, L connected
Can be
assembled
these variants
®
www.mcled.eu
Vídeňská 185, 252 50 Vestec, Czech Republic
Battery
connection
Touch switch:
If the light is connected to the
power supply, the mode is
activated when the button is
touched emergency lighting.
Type Mode Facility Duration
X 0/1 A 180
For more information: EN 60598-2-22:1998,
Annex B: "Luminaire classification"
