1

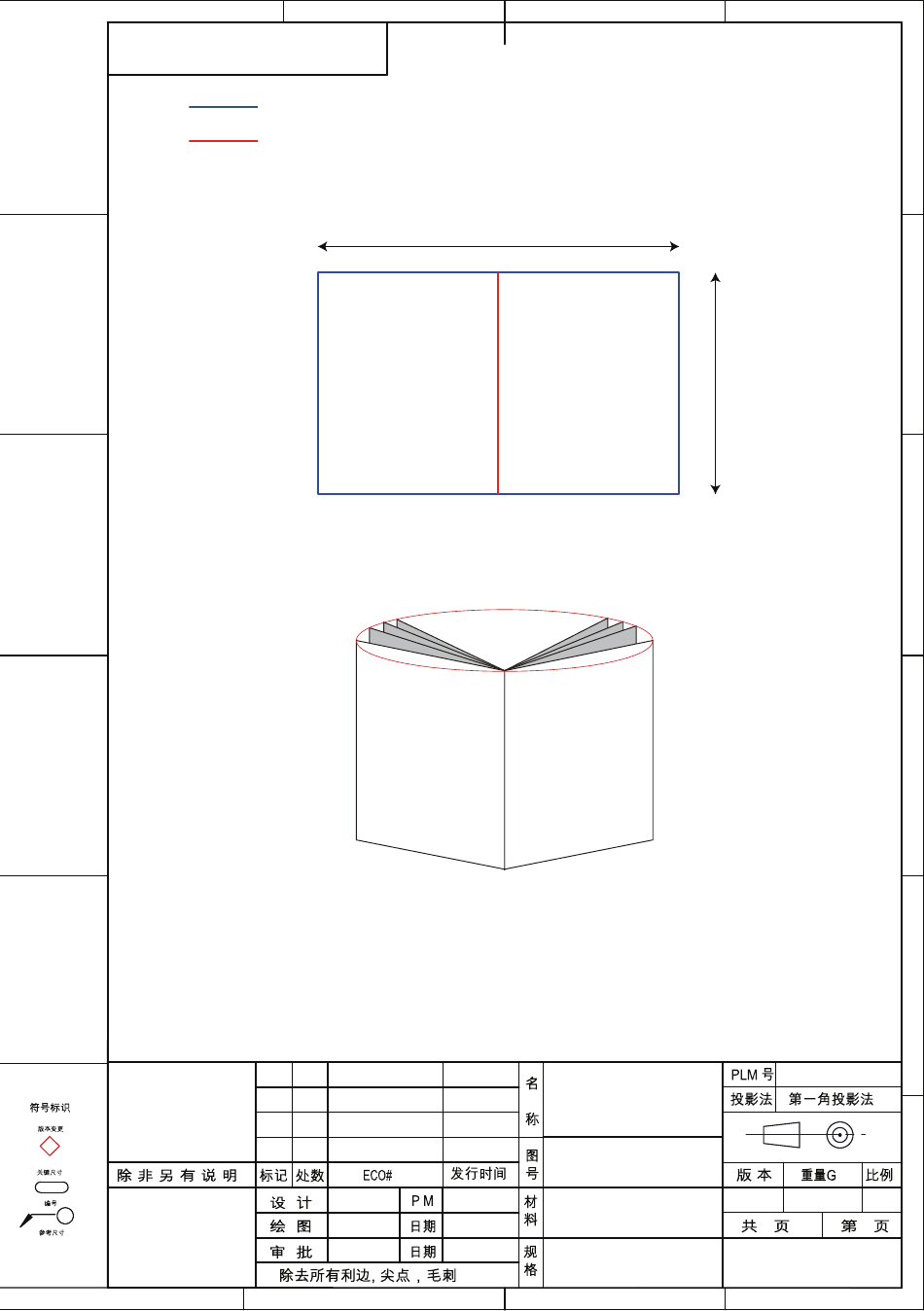

注：此页为技术说明，非印刷内容
A
刀模线：
内折线：
展开尺寸图：
B
C
装订效果图：
D
技术要求：
1、材质：封页105g 铜板纸；内页80g双胶纸
2、展开尺寸：A4，如图所示装订成型为A5，44页
E
3、颜色：单色
4、印刷：印刷图档见后续页，双面印刷
5、装订方式：骑马钉
##
.XXX
0-30
±1
30-150
±2
##
150-300
±3
(.XXX)
300-450
±4
>450
±5
1
2
297mm
封
底
Max
2024/07/19
Lily
2
3
封
面
ERMMS3-01B
-Manual(英法西UL同册)
-SAE
（深圳）股份有限公司
3
4
210mm
860-02836-00
00
1:1
1
1
倍思奇创新科技
4
A
B
C
D
E
F
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for ErgoAV ERMMS3
Summary of Contents for ErgoAV ERMMS3
- Page 1 注：此页为技术说明，非印刷内容 刀模线： 内折线： 展开尺寸图： 297mm 210mm 装订效果图： 封 封 底 面 技术要求： 1、材质：封页105g 铜板纸；内页80g双胶纸 2、展开尺寸：A4，如图所示装订成型为A5，44页 3、颜色：单色 4、印刷：印刷图档见后续页，双面印刷 5、装订方式：骑马钉 860-02836-00 ERMMS3-01B -Manual(英法西UL同册) -SAE .XXX 0-30 ±1 30-150 ±2 2024/07/19 150-300 ±3 Lily 倍思奇创新科技 (.XXX) 300-450 ±4 （深圳）股份有限公司 >450 ±5...
- Page 2 ERMMS3 Thank you for choosing ErgoAV! At ErgoAV, our goal is to add value to your AV experience by providing the highest quality products and services in the industry. We offer a 5-year warranty. If you have any questions or concerns, please contact us.
-
Page 3: Important Safety Information
BEFORE GETTING STARTED, LET'S MAKE SURE THIS MOUNT IS COMPATIBLE Compatible VESA Patterns: Max: 75 x 75mm 100 x 200mm 7.9″ 200mm 100 x 100mm 200 x 200mm Max: 7.9″ Check VESA Maximum/Minimum: 200mm 200 x 200mm (7.9 x 7.9″) Pattern 75 x 75mm (3 x 3″) Compatibility... - Page 4 Faceplate Upper Wall Plate Cover Arm Assembly / Wall Plate Lower Wall Plate Cover Wall Plate Template...
-
Page 5: Installation
INSTALLATION STEP 1 Choose Compatible VESA Pattern 200mm 100mm 75mm 75 x 75mm / 3 x 3″ 100 x 100mm / 3.9 x 3.9″ 100 x 200mm / 3.9 x 7.9″ 200 x 200mm / 7.9 x 7.9″ Supplied Parts and Hardware for Step 2 Not all hardware included in this package will be used. - Page 6 STEP 2 Attach the Faceplate to Your TV 2-1 Select TV Bolts The correct bolt diameter will thread smoothly into your TV. The depth of the top and bottom holes may differ. 2-2 Position the Faceplate Raised Tab Up...
- Page 7 2-3 Secure the Faceplate For Flat-Back TV, go to Option A on this page. For Bump, Curved TV, Recessed Holes and Cables, go to Option B on next page. WARNING: • DO NOT turn the bolt past the bottom of the hole. •...
- Page 8 Washer B1 | B2 to them to choose the right spacer combination. Spacer G1 | G2 Note: There are many possible spacer combinations that can be used. (877) 419-7832 Mon-Fri 8am - 8pm (CST) support@ergoav.com...
- Page 9 Supplied Parts and Hardware for Step 3 ST 5/16 x 2 3/4″ Arm Assembly / Wall Plate Wall Plate Template Lag Screw CAUTION! This anchor is for concrete and concrete block walls Wall Anchor ONLY. DO NOT use them in drywall or wood studs. STEP 3 Mount the Arm Assembly / Wall Plate on the Wall For mounting on wood stud walls, go to Option A on page 08 to 09.
- Page 10 Find Studs and Mark Holes 10 0% M a r k C e n t e r Mark 2 Hole Positions Drill 2 Holes Note: Be sure to use the specified drill bit. 2 3/4″ 2 3/4″ (70mm) (70mm) ø7/32″ ø7/32″...
- Page 11 Option B For Concrete and Concrete Block Wall Installation ≥8″ (203mm) 35mm 2 3/8″ 1 3/8″ 60mm 35mm 60mm 1 3/8″ 1 3/8″ 35mm 35mm Tools Needed (Not Included) 3/8″ (10mm) 1/2″ (13mm) Electric Drill Pencil Tape Measure Hammer Concrete Drill Bit Level Socket Wrench WARNING:...
- Page 12 Drill 2 Holes Note: • Be sure to use the specified drill bit. • Never drill into the mortar between blocks. 3″ (75mm) 3″ (75mm) ø3/8″ ø3/8″ (10mm) (10mm) Tap Wall Anchors In Secure the Wall Plate HEAVY! You may need assistance with this step.
- Page 13 STEP 4 Verify Wall Plate is Firmly Mounted Pull Down Pull Down Supplied Parts and Hardware for Step 5 Upper Wall Plate Cover Lower Wall Plate Cover STEP 5 Attach the Wall Plate Covers...
- Page 14 STEP 6 Hang TV on the Arm Assembly HEAVY! You may need assistance with this step.
-
Page 15: Tilt Adjustment
STEP 7 Tilt Adjustment Note: Please DO NOT overtighten or overloosen the lever Tilt Slightly loosen the lever . Tilt the TV to the desired angle. Retighten the lever to hold the TV in position. STEP 8 Level Adjustment Note: Level the TV only by gripping the TV edges. -
Page 16: Cable Management
STEP 9 Rotation Note: Rotate the TV only by 360° gripping the TV edges. DO NOT press on the screen. Rotation 3 6 0 ° 3 6 0 ° If needed, the TV can be rotated 360 degrees. STEP 10 Cable Management... -
Page 17: Consignes De Securite Importantes
AVANT DE COMMENCER, ASSUREZ-VOUS QUE CE SUPPORT EST COMPATIBLE Motif VESA compatible : Max : 75 x 75mm 100 x 200mm 7.9 po 200mm 100 x 100mm 200 x 200mm Max : Vérifiez la 7.9 po Maximum/Minimum : compatibilité 200mm 200 x 200mm (7.9 x 7.9 po) du motif VESA 75 x 75mm (3 x 3 po) - Page 18 Plaque frontale Assemblage du bras / Plaque murale Modèle de plaque murale Couvercle de la plaque murale supérieure Couvercle de la plaque murale inférieure...
- Page 19 INSTALLATION ÉTAPE 1 Choisissez un motif VESA compatible 200mm 100mm 75mm 75 x 75mm / 3 x 3 po 100 x 100mm / 3.9 x 3.9 po 100 x 200mm / 3.9 x 7.9 po 200 x 200mm / 7.9 x 7.9 po Supplied Parts and Hardware for Step 2 Pièces et matériel fournis pour l'étape 2 le matériel inclus dans cet ensemble ne sera pas utilisé...
- Page 20 ÉTAPE 2 Fixez la plaque frontale à votre téléviseur 2-1 Sélectionnez les boulons pour le Téléviseur Le diamètre correct de la vis s'insérera en douceur dans votre téléviseur. La profondeur des trous supérieurs et inférieurs peut différer. 2-2 Positionnez la plaque frontale Onglet relevé...
- Page 21 2-3 Fixez la plaque frontale en place Pour les téléviseurs à dos plat, accédez à l'option A sur cette page. Pour les bosses, les téléviseurs incurvés, les trous encastrés et les câbles, passez à l'option B sur la page suivante. AVERTISSEMENT : •...
- Page 22 Rondelles B1 | B2 entretoises à côté d'eux pour choisir la bonne combinaison d'entretoises. Entretoises G1 | G2 Remarque : Il existe de nombreuses combinaisons possibles d'entretoises qui peuvent être utilisées. (877) 419-7832 Mon-Fri 8am - 8pm (CST) support@ergoav.com...
- Page 23 Pièces et matériel fournis pour l'étape 3 ST 5/16 x 2 3/4 po Assemblage du bras / Plaque murale Modèle de plaque murale Tire-fond ATTENTION! Cette ancre est destinée UNIQUEMENT aux murs en béton et en blocs de Ancre de mur béton.
- Page 24 Trouvez les montants et marquez les trous 10 0% M a r q u e r l e c e n t r e Marquez les positions des 2 trous Percez 2 trous Remarque : Assurez-vous d'utiliser le foret spécifié. 2 3/4 po 2 3/4 po (70mm)
- Page 25 Option B Pour l'installation de murs en béton et en blocs de béton ≥8 po (203mm) 35mm 2 3/8 po 1 3/8 po 60mm 35mm 60mm 1 3/8 po 1 3/8 po 35mm 35mm Outils nécessaires (non inclus) Perceuse 3/8 po (10mm) 1/2 po (13mm) Niveau électrique...
- Page 26 Percez 2 trous Remarque : • Assurez-vous d'utiliser le foret spécifié. • Ne percez jamais le mortier entre les blocs. 3 po (75mm) 3 po (75mm) ø3/8 po ø3/8 po (10mm) (10mm) Tapez les chevilles dans le mur Fixer la plaque murale LOURD ! Vous aurez peut-être besoin d'aide pour cette étape.
- Page 27 ÉTAPE 4 Vérifiez que la plaque murale est solidement fixée Tirer vers le bas Tirer vers le bas Pièces et matériel fournis pour l'étape 5 Couvercle de la plaque murale supérieure Couvercle de la plaque murale inférieure ÉTAPE 5 Fixez les couvercles de la plaque murale...
- Page 28 ÉTAPE 6 Accrochez la télévision sur l'ensemble du bras LOURD ! Vous aurez peut-être besoin d'aide pour cette étape.
-
Page 29: Réglage De L'inclinaison
ÉTAPE 7 Réglage de l'inclinaison Remarque : Ne serrez PAS excessivement ou ne desserrez PAS excessivement le levier Inclinaison Desserrez légèrement le levier . Inclinez la télévision selon l'angle désiré. Resserrez ensuite le levier pour maintenir la télévision en position. ÉTAPE 8 Réglage du niveau Remarque : N'ajustez le... - Page 30 ÉTAPE 9 Rotation Remarque : Faites pivoter 360° le téléviseur uniquement en saisissant les bords. NE Rotation PAS appuyer sur l'écran. 3 6 0 ° 3 6 0 ° Si nécessaire, le téléviseur peut être pivoté à 360 degrés. ÉTAPE 10 Câblage et gestion des câbles...
- Page 31 ANTES DE EMPEZAR, ASEGÚRESE DE QUE ESTE SOPORTE SEA COMPATIBLE Patrón VESA compatible: Máx: 7.9 pulg 75 x 75mm 100 x 200mm 200mm 100 x 100mm 200 x 200mm Máx: Verifique la 7.9 pulg compatibilidad 200mm Máximo/Mínimo: 200 x 200mm (7.9 x 7.9 pulg) del patrón 75 x 75mm (3 x 3 pulg) VESA...
- Page 32 Placa Frontal Montaje del Brazo / Placa de Pared Plantilla de Placa de Pared Cubierta Superior de la Placa de Pared Cubierta Inferior de la Placa de Pared...
-
Page 33: Instalación
INSTALACIÓN PSAO 1 Elija el Patrón VESA Compatible 200mm 100mm 75mm 75 x 75mm / 3 x 3 pulg 100 x 100mm / 3.9 x 3.9 pulg 100 x 200mm / 3.9 x 7.9 pulg 200 x 200mm / 7.9 x 7.9 pulg Piezas y Hardware Suministrados para el Paso 2 No todo el hardware incluido en este paquete será... - Page 34 PSAO 2 Fije la placa frontal a su televisor 2-1 Seleccione los tornillos para TV El diámetro correcto del perno se enroscará suavemente en su televisor. La profundidad de los agujeros superiores e inferiores puede ser diferente. 2-2 Coloque la placa frontal Lengüeta Elevada Hacia Arriba...
- Page 35 2-3 Asegure la placa frontal Para televisores de respaldo plano, vaya a la Opción A en esta página. Para televisores abultados, curvos, con agujeros empotrados y cables, vaya a la Opción B en la página siguiente. ADVERTENCIA: • Ne gire el tornillo más allá del fondo del agujero. •...
- Page 36 Arandela B1 | B2 espaciadores junto a ellos para elegir la combinación adecuada de espaciadores. Separador G1 | G2 Nota: Hay muchas combinaciones posibles de espaciadores que se pueden utilizar. (877) 419-7832 Mon-Fri 8am - 8pm (CST) support@ergoav.com...
- Page 37 Piezas y herrajes suministrados para el paso 3 ST 5/16 x 2 3/4 pulg Ensamblaje del Brazo / Placa de Pared Plantilla de placa de pared Tornillo de retraso ¡PRECAUCIÓN! Este anclaje es solo para paredes de concreto y Anclas de pared bloques de concreto.
- Page 38 Encuentre los Montantes y Marque los Agujeros 10 0% M a r c a r e l C e n t r o Marque 2 Posiciones de Agujeros Perfore 2 Agujeros Nota: Asegúrese de usar la broca especificada. 70mm 70mm (2 3/4 pulg) (2 3/4 pulg) ø5.5mm...
- Page 39 Opción B Para la Instalación en Paredes de Concreto y Bloques de Concreto ≥203mm (8 pulg) 35mm 60mm 60mm 35mm 35mm 2 3/8 pulg 2 3/8 pulg 1 3/8 pulg 1 3/8 pulg 60mm 35mm 35mm 1 3/8 pulg 1 3/8 pulg Herramientas necesarias (no incluidas) Taladro Cinta de...
- Page 40 Perfore 2 Agujeros Nota: • Asegúrese de usar la broca especificada. • Nunca taladre en la argamasa entre los bloques. 75mm 75mm (3 pulg) (3 pulg) ø10mm ø10mm (3/8 pulg) (3/8 pulg) Golpee los anclajes de pared Asegurar la placa de pared ¡PESADO! Puede necesitar ayuda con este paso.
- Page 41 PASO 4 Verifique que la placa de pared esté firmemente montada Tire hacia Abajo Tire hacia Abajo Piezas y herrajes suministrados para el paso 5 Cubierta Superior de la Placa de Pared Cubierta Inferior de la Placa de Pared PASO 5 Coloque las Cubiertas de la Placa de Pared...
- Page 42 PASO 6 Cuelgue el Televisor en el Ensamblaje del Brazo ¡PESADO! Puede necesitar ayuda con este paso.
-
Page 43: Ajuste De Nivel
PASO 7 Ajuste de Inclinación Nota: Por favor, NO apriete demasiado ni afloje en exceso la palanca Inclinar Afloje ligeramente la palanca . Incline el televisor al ángulo deseado. Vuelva a apretar la palanca para mantener el televisor en posición. PASO 8 Ajuste de Nivel Nota: Nivele el televisor... - Page 44 PASO 9 Rotación Nota: Gire el televisor solo 360° sujetando los bordes del televisor. NO presione la Rotación pantalla. 3 6 0 ° 3 6 0 ° Si es necesario, el televisor puede girar 360 grados. PASO 10 Gestión de Cables...
- Page 45 At ErgoAV, our goal is to provide the high-quality audio video solutions and product support that you need. If you have any questions, concerns, or feedback, please let us know! Speaker Stands TV Mounts Computer Monitor Mounts ErgoAV 9501 Louisiana Ave N, #200, Brooklyn Park, MN 55445 (877) 419-7832 Mon-Fri 8am - 8pm (CST) support@ergoav.com...
