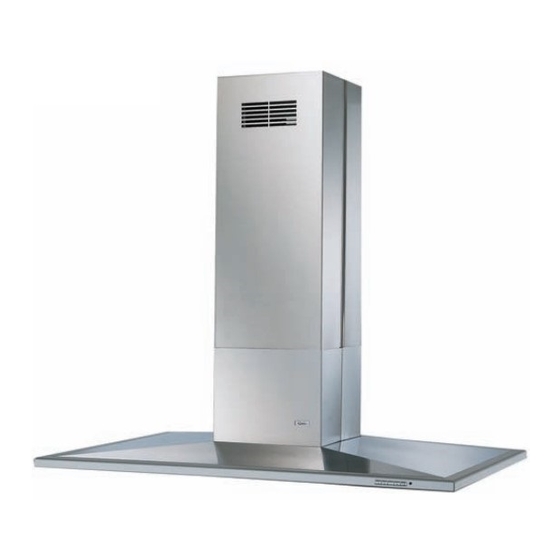

LOTUS Centrale
NOTICE D'INSTALLATION ET D'UTILISATION
INSTRUCTIONS FOR INSTALLATION AND DIRECTIONS FOR USE
MONTAGE- UND GEBRAUCHSANWEISUNG
LIBRETTO DI ISTRUZIONI
INSTRUCCIONES DE INSTALACION E UTILIZACION
MONTAGE- EN GEBRUIKSHANDLEIDING

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LOTUS CENTRALE and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ROBLIN LOTUS CENTRALE

Summary of Contents for ROBLIN LOTUS CENTRALE

  • Page 1 LOTUS Centrale NOTICE D’INSTALLATION ET D’UTILISATION INSTRUCTIONS FOR INSTALLATION AND DIRECTIONS FOR USE MONTAGE- UND GEBRAUCHSANWEISUNG LIBRETTO DI ISTRUZIONI INSTRUCCIONES DE INSTALACION E UTILIZACION MONTAGE- EN GEBRUIKSHANDLEIDING...

  • Page 2: Table Of Contents

    CONTENTS SOMMAIRE ELECTRICAL WIRING RACCORDEMENT ÉLECTRIQUE INSTALLATION ADVICE CONSEILS D’INSTALLATIONS FITTING THE APPLIANCE POSE DE L’APPAREIL OPERATION FONCTIONNEMENT USEFUL HINTS CONSEILS D’UTILISATIONS MAINTENANCE ENTRETIEN GUARANTEE AND AFTER-SALES-SERVICES GARANTIE ET SERVICE APRÈS-VENTE REMARKS REMARQUES CONTENUTI INHALT COLLEGAMENTO ELETTRICO NETZANSCHLUSS CONSIGLI DI INSTALLAZIONE MONTAGEHILFEN POSA DELL’...

  • Page 3: Raccordement Électrique

    Nous vous remercions de la confiance que vous nous avez accordée en choisissant un appareil de la gamme ROBLIN. Celui-ci a fait l’objet de toute notre attention dans sa conception et sa réalisation. Afin qu’il vous donne entière satisfaction, nous vous recommandons de lire avec attention cette notice qui vous expliquera comment l’installer, l’utiliser et l’entretenir dans les meilleures conditions.
  • Page 4 cas d’accrochage défectueux dû au perçage et chevillage. 1) Ouvrir le colis de la hotte. • PERCAGE DU PLAFOND 2) A l’aide d’un fil à plomb reporter au plafond le centre du plan de cuisson. Tracer les axes parallèlement au plan de cuisson (Fig. 1). 3) Positionner le gabarit de perçage en alignant les axes tracés et le centre avec ceux du gabarit .

  • Page 5: Fonctionnement

    FONCTIONNEMENT a) Configuration Evacuation extérieure ou recyclage : Votre hotte est programmée pour fonctionner en mode évacuation extérieure. Si vous souhaitez l’utiliser en mode recyclage, vous devez impérativement la configurer suivant la procédure suivante : Mise en recyclage ( l’air est filtré puis renvoyé dans la cuisine) : Moteur et éclairage éteints, appuyer sur la touche (+) jusqu’aux clignotements des 5 leds : Deux clignotements des 5 leds indiquent l’enregistrement de la mise en recyclage.
  • Page 6 Appuyer sur la touche réglage vitesse (-) : Un clignotement des Leds 2, 3, et 4 = fonction désactivée. Deux clignotements des Leds 2, 3, et 4 = fonction activée. Il est possible d’arrêter manuellement la vitesse intensive avant le délai de 5 minutes en appuyant à nouveau sur la touche 5 (Vitesse intensive).

  • Page 7: Conseils D'utilisations

    CONSEILS D’UTILISATION • Pour obtenir une efficacité maximum d’absorption des fumées ou des vapeurs, faire fonctionner l’appareil 5 minutes environ avant et après la cuisson des aliments; La première vitesse est conseillée pour les cuissons à feu doux et pour les sauces. La deuxième pour les cuissons soutenues, grillades et friteuses.
  • Page 8 Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques usuels. Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles contre l’environnement et la santé...
  • Page 9 Thank you for buying a Roblin product which has been manufactured to the highest quality standards to meet your requirements. We recommend you carefully read this booklet in which you will find instructions for installation, hints for use and maintenance.
  • Page 10 markings identifying the terminals in your plug, proceed as follows. - The wire which is coloured green and yellow must be connected to the terminal in the plug which is marked with the letter E or by the earth symbol or coloured green or green and yellow. - The wire which is coloured blue must be connected to the terminal which is marked with the letter N or coloured black.
  • Page 11 down until they snap into position, and then connect the ducting 150mm (6 INS) and secure the connec- tions with appropriate clamping rings or adhesive tape (Fig. 8). b. Before fitting the chimney to the canopy make the electrical connection as described in the section titled ELECTRICAL.
  • Page 12 OPERATION A - EXTRACTION OR RECYCLING :Your cooker hood is supplied in the extraction mode. To use the cooker hood in the recycling mode re-programme the hood as follows: Starting in the recycling mode (the contaminated air passes into the hood through the grease filters and the purifying activated charcoal filter and back out into the kitchen through grilles).
  • Page 13 The lights and the fan motor should be switched ‘OFF’ to set the timer. Push the LED button ‘-’ until the LED lights will flash : One flash of the LED lights 2,3, and 4 = function is switched ‘OFF’. Two flashes of the LED lights 2,3, and 4 = function is switched ‘ON’.
  • Page 14 Do not dispose of on fire. Dispose of batteries in the appropriate sort container to protect the environ- ment. • Setup Process Modification: How to adjust the internal microprocessor data to suit the type of motor fitted to this appliance and the supply frequency of 50 or 60 Hz.. 1 - Disconnect the cooker hood from the mains supply.
  • Page 15 • The metal grease filters should be washed, by hand, in mild soapy water or in a dishwasher. • Allow to dry before replacing. Active Charcoal Filter The charcoal filter cannot be cleaned. The filter should be replaced at least every three months or more frequently if the hood is used for more than three hours per day.

  • Page 16: Netzanschluss

    Wir danken Ihnen für Ihre Kaufentscheidung und das Vertrauen, welches Sie mit dem Kauf dieses Roblin- Produktes bewiesen haben. Dieses Gerät wurde mit einem hohen Maß an Kreativität entwickelt und mit größter Sorgfalt gefertigt. Um volle Zufriedenheit mit Leistung und Funktion dieser Dunstesse zu erlangen und zu erhalten, empfeh- len wir dringend, sowohl die Montageanweisung sorgfältig zu beachten und danach zu arbeiten als...
  • Page 17 rungselementen hergestellt werden. Kann eine hinreichende Tragfähigkeit nicht sichergestellt werden, ist von einer Montage abzusehen. 1) Die Verpackung öffnen. • DURCHBOHREN DER DECKE 2) Mit Hilfe eines Lotes den Mittelpunkt der Kochfläche an der Decke bestimmen. Die Achsen mit der Kochfläche parallel ziehen (Fig.1).

  • Page 18: Betrieb Des Gerätes

    BETRIEB DES GERATES A ) Ausführung Abluft- oder Umluftbetrieb Die Elektronikschaltung der Dunstesse ist für Abluftbetrieb programmiert. Um die Esse für Umluftbetrieb einzustellen bitte folgende Schritte ausführen : Umluftbetrieb: (die verschmutzte Luft wird gereinigt und dann wieder in den Raum zurückgeführt.) Motor und Beleuchtung müssen abgeschaltet sein.
  • Page 19 Um Zugang zur Programmierstufe dieser Funktion zu erhalten, müssen Beleuchtung und Motor aus- schalten sein. Auf die Schaltertaste Stufe (-) : „ 1 mal „ Blinken der LED 2, 3 und 4 zeigen die „Aus“ Funktion an. „ 2 mal „ Blinken der LED 2, 3 und 4 zeigen die „Ein“ Funktion an. Es ist möglich beim Wiederdrücken auf die Schaltertaste 5 (Intensivstufe) vor der 5 Minuten Frist mit der Hand die Intensivstufe auszuschalten.

  • Page 20: Nutzung

    ren: Motor und Beleuchtung müssen abgeschaltet sein. Auf den Bedienknopf 1 (Beleuchtung) bis zum Blin- ken der LED 1 drücken: Zwei Blinken der LED 1 zeigen an = Funktion Fernbedienung = EIN Ein Blinken der LED 1 zeigt an = Funktion Fernbedienung = AUS Vorsicht ! Die Fernbedienung muss mit Zink-Kohle Alkali-Batterien im Standard-Format LR03-AAA zu 1.5 V, wie in Fig.

  • Page 21: Wichtige Hinveise

    werden. Außerdem erlischt die Garantie. • Bei der Bestellung von Ersatzteilen geben Sie bitte die Nummer des Gerätes, die sich auf dem Typenschild hinter dem Gehäuse befindet, an. • Für die Anwendung der vertraglicher Garantie wird nur die Einkaufsrechnung des Gerätes verbindlich anerkannt.
  • Page 22 La ringraziamo per la fiducia accordataci nell’aver scelto un prodotto della gamma ROBLIN. Questo apparecchio è stato studiato e realizzato con la massima cura, secondo i più alti criteri di qualità. Le rac- Le rac- comandiamo di leggere attentamente questo opuscolo, nel quale troverà le istruzioni per installare, utilizzare e conservare al meglio il suo apparecchio ed ottenere dal suo acquisto il massimo dei benefici.
  • Page 23 • FORATURA DEL SOFFITTO 2) Con un filo a piombo, riportare sul soffitto il centro del piano di cottura. Tracciare gli assi paralleli al piano di cottura (Fig. 1). 3) Posizionare la sagoma allineandola agli assi tracciati ed al centro (Fig. 2b). Tracciare il centro dei diversi fori che andranno effettuati.
  • Page 24 FUNZIONAMENTO A) CONFIGURAZIONE Evacuazione esterna o riciclo : La vostra cappa é programmata per funzionare con sistema di evacuazone esterna. Se desiderate utilizzarla con sistema filtrante, dovete imperativamente riprogrammarla seguendo la procedura sottoindicata : Messa in funzione del sistema filtrante (L’aria viene filtrata dalla cappa e riemessa nella cucina) : Con motore et luci spenti, tenere premuto il tasto (+) fino al lampeggio delle 5 led : Due lampeggi delle 5 Leds confermano la registrazione della messa in funzione del sistema filtrante.
  • Page 25 intensiva prima dell’arresto differito della cappa premendo di nuovo il tasto 5 (velocità intensiva). Arresto differito della cappa : Questa funzione permette, dopo aver terminato la cottura, di evacuare fumi ed odori residui. A cottura terminata, spegnere totalmente la cappa (motore e luci). Per accedere alla programmazione di questa funzione, le luci ed il motore della cappa devono essere spenti.
  • Page 26 • IMPORTANTE : NON CUCINARE MAI PIATTI ALLA FIAMMA SOTTO LA CAPPA. Non lasciate mai fiamme libere sotto una cappa funzionante. Spegnere la fiamma o ridurla al minimo per un tempo ridotto e sotto sorveglianza. • Se cucinate delle fritture, abbiate cura di farlo con attenzione costante : l’olio surriscaldato potrebbe infiammarsi.
  • Page 27 informarsi in merito al sistema locale di raccolta differenziata per i prodotti elettrici ed elettronici.Rispettare le norme locali in vigore e non smaltire i prodotti vecchi nei normali rifiuti domestici. Il corretto smaltimento del prodotto aiuta ad evitare possibili conseguenze negative per la salute dell’ambiente e dell’uomo.

  • Page 28: Conexion Electrica

    Le agradecemos la confiancia que nos participan ustedes elegiendo un aparato de la gama Roblin quien fue el objeto de toda nuestra atención en su concepción y realisación. Para que les de entera satisfac- ción, les aconsejamos ustedes leer con atención esta noticia que les explicara ustedes como instalarle, utilisarle y mantenerle en las mejores condiciones.
  • Page 29 1) Abrir el carton de la campana y la chimenea. TALADRADO DEL LIMITE MAXIMO 2) Con una plomada prorrogar al límite máximo el centro del plano de cocción.Trazar los ejes en para- lelo con el plano de cocción ( Fig 1). 3) Colocar la plantilla de perforación alineando los ejes trazados y el centro con los de la plantilla de perforación ( Fig 2b).

  • Page 30: Funcionamiento

    FUNCIONAMIENTO A) CONFIGURACIÓN Evacuación exterior o de reciclaje: Su campana está programada para funcionar con evacuación de humos exterior. Si usted prefiere cam- biarla a modo de reciclaje, deberá imperativamente configurarla siguiendo estos pasos: Puesto a modo de reciclaje : (el aire esta filtrado antes devolver en la cocina) : Motor y luz apagados, apretar el botón (+) hasta el parpardeo de los 5 LEDS : Dos parpadeos de los 5 LEDS indicará...
  • Page 31 en el botón 5 (Velocidad intensiva). Durante esta parada retardada de 5 minutas, la indicación de saturación de los filtros esta desactivada. Si una parada retardada de la campana esta programada, la velociadad intensiva mandada manualmen- te o en temporisada sera desactivada por esta parada retardada despues 5, 10 o 15 minutas. Es posible detener manualmante la velocidad intensiva antes la parada retardada de la campana apre- tandode nuevo en el botón 5 (Velocidad Intensiva) PARADA RETARDADA :...

  • Page 32: Consejos De Utilizacion

    CONSEJOS DE UTILIZACIÓN • Para obtener una eficacia máxima de aspiración de humos o vapores, ponga en marcha la campana 5 minutos antes y después de la cocción de los alimentos. La primera velocidad la aconsejamos para las cocciones a fuego lento y para salsas. La segunda para las cocciones más largas, parrilladas y fritos. La tercera está...
  • Page 33 Cuando vea este símbolo de una papelera con ruedas tachada junto a un producto, esto significa que el producto está bajo la Directiva Europea 2002/96/EC.Su producto ha sido diseñado y fabricado con materiales y componentes de alta calidad, que pueden ser reciclados y reutilizados. Deberá informarse sobre el sistema de reciclaje local separado para productos eléctricos y electrónicos.Siga las normas locales y no se deshaga de los productos usados tirándolos en la basura normal de su hogar.

  • Page 34: Electrische Bedrading

    Wij danken U voor de goede keuze en het vertrouwen dat U ons, Roblin specialist op het gebied van afzuigkappen geeft, om in de toekomst met een afzuigkap uit het gamma Roblin te werken. Wij raden U aan om alvorens U de Roblin afzuigkap in werking zet deze handleiding aandachtig te lezen.
  • Page 35 1) Open de doos van de afzuigkap. • BORING IN HET PLAFOND 2) Teken met behulp van een schietlood het middelpunt van de kookplaat op het plafond af. Trek lijnen die parallel lopen met de kookplaat (Afb. 1). 3) Plaats de boormal in de juiste stand, waarbij u de getekende parallelle lijnen en het middelpunt uitlijnt met die van de boormal.
  • Page 36 asymmetrische vorm van de afzuigkap. 11) Draai de schroeven van het bovenste deel van de schacht weer vast en laat het onderste deel van de schacht (5) zakken. 12) Sluit de stekker van de plaat aan, controleer de stekkers van de motor en breng het afdekplaatje weer op zijn plaats.
  • Page 37 Toets led 2 “aan” om de motor aan te zetten en verander de snelheid door de + of de – te toet- sen, totdat de gewenste snelheid is bereikt.. Toets led 5 voor het activeren van de intensief stand en toets 5 nogmaals om de stand direct uit te schakelen.

  • Page 38: Gebruiksadvies

    GEBRUIKSADVIES • Om een optimale afzuiging van de kookdampen te realiseren is het aan te bevelen om het apparaat voor het koken in te schakelen en enige tijd aan te laten nadat het eten bereid is. Voor voedsel dat weinig damp ontwikkelt, is een lagere afzuigsnelheid voldoende.

  • Page 39: Opmerkingen

    OPMERKINGEN Dit apparaat voldoet aan de Europese Laagspanningsrichtlijn 2006/95/EEG inzake de elektrische veiligheid en aan de Europese normen 2004/108/EEG inzake de elektromagnetische compatibiliteit en 93/68/EEG inzake de CE markering. Wanneer het symbool van een doorstreepte vuilnisemmer op wielen op een product is bevestigd,betekent dit dat het product conform is de Europese Richtlijn 2002/96/EC.Uw apparaat werd ontworpen met en vervaardigd uit onderdelen en materialen van superieure kwaliteit, die gerecycleerd en opnieuw gebruikt kunnen worden.
  • Page 43 LR03 / AAA / 1,5V ACCESSOIRES ACCESSORI ACCESSORIES ACCESORIA ZUBEHÖRE ACCESSOIRES...
  • Page 44 1200...
  • Page 45 PURPLE - MAUVE - MALVER FARBIG WHITE - BLANC - WEISS YELLOW - JAUNE - GELB 350 W 220 - 240 V 50Hz Green-Yellow 220 - 60Hz Lotus Centrale 900 & 1200 depuis : Avril 2006 ( From) 3S_Lotus_C_90_120_V2006-04 Page 1/1 MAJ (UPDATE) : 19/06/06...

  • Page 46: Electrical Requirements

    ELECTRICAL CONNECTION The wires in this mains lead are coloured in ELECTRICAL REQUIREMENTS accordance with the Any permanent electrical installation must comply following code: with the latest I.E.E. Regulations and local Electricity Green & Yellow Earth Board regulations. For your own safety this should be Blue Neutral undertaken by a qualified electrician e.g.
  • Page 47 Halogen Beleuchtung Halogen Lighting Eclairage halogène Alogene Luci Alógenas Luz Halogeen Verlichting 2 x 40 W - 230 V...
  • Page 49 / 1198...
  • Page 51 Plaque Signalétique de la hotte Rating plate of the cookerhood Typenschild im Inneren der Dunstesse Etichetta all'interno della cappa Etiqueta de la campana Typeplaatje van de afzuigkap Modèle Model Modell Modello Modelo Model Numéro de série Serial number Seriennummer Numero di serie Numero de serie Serienummer...
