Konig & Meyer 16416 Quick Start Manual

16416 Mundharmonikahalter
BESTIMMUNGSGEMÄSSER GEBRAUCH
Halsbügel-Halterung zur Aufnahme von Blues-Harp-Modellen.
So bleiben die Hände frei für Gitarre, Klavier, Percussion etc.
MERKMALE & FÄHIGKEITEN
- Flexibler Halsbügel:
- - hoher Tragekomfort dank weicher Polsterung
- - schnelle und zuverlässige Fixierung durch gleich zwei Klemmgriffe
- Instrumentenhaltebügel:
- - Die unter Federspannung stehende Schiene spannt das Instrument
- - spielfrei in den Haltebügel ein
- - Das Instrument wird durch Gummiformteile sicher und schonend fixiert
- Max. Klemmbereich: Breite 190 mm, Höhe 40 mm, Gewicht 0,26 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und beachten
Sie vor Aufbau und Betrieb dieses Produkts sorgfältig diese Anleitung. Sie informiert Sie über
alle wichtigen Schritte, um eine sichere Handhabung zu gewährleisten. Wir empfehlen, sie
auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Vor Benutzung Halter auf Schäden überprüfen. Beschädigte Halter dürfen
- nicht länger eingesetzt werden bzw. erst nach einer qualifizierten Reparatur.
- Der sichere Halt der Mundharmonika hängt maßgeblich ab von:
- a. INSTRUMENT: Eignung des Instruments, der Bauform, des Fabrikats
- b. HANDHABUNG: Angaben in der Anleitung beachten
- c. ÄUSSERE UMSTÄNDE: z.B. Übergriffe durch Dritte
- Bevor Sie an der Klammer/Klemmschraube tätig werden,
- ist stets die Traglast zu entfernen.
- Die Möglichkeit das Produkt zusammenzulegen, birgt naturgemäß
- Einklemmgefahren. Umsichtige und aufmerksame Handhabung bei
- Aufbau, Betrieb und Abbau sind daher unverzichtbar.
- Zur Pflege ein leicht feuchtes Tuch und nicht scheuerndes
- Reinigungsmittel benutzen.
GEBRAUCHSANLEITUNG
1. BESTANDTEILE
Bitte Sichtprüfung vornehmen, ob alle Teile vorhanden
- und soweit erkennbar - in Ordnung sind:
a Mundharmonika-Haltebügel
a a.1 Federhülse (2x), a.2 Spiralfeder (2x), a.3 Auflageschiene, gummiert,
a a.4 Großer U-Bügel, gummiert
b Umhängebügel
b b.1 Halsbügel, b.2 Schutzüberzug, b.3 Rändelmutter + Kleinteile (2x)
2./3. ANWENDUNG
Um das Produkt zu nutzen, bedarf es zweier Schritte, deren Reihenfolge
im Ermessen des Nutzers liegt. Prinzipiell funktionieren beide Varianten.
2. MUNDHARMONIKA PLATZIEREN
2.1 Rändelmuttern etwas lösen und Bügel auseinanderklappen
2.2 Auflageschiene gegen Federspannung nach unten drücken
2.3 Bluesharp zwischen den beiden Gummiformteilen platzieren...
2.4 ...so dass die Stege am Instrument in die entsprechenden
2.4 Vertiefungen an den Gummis eintauchen können
2.5 Auflageschiene unter Beachtung der Federspannung langsam
2.5 nach oben gleiten lassen bis das Instrument sicher...
2.6 ...in den Vertiefungen der Gummiformteile sitzt
2.7 Bei Mundharmonikas ohne Profilstege empfehlen wir, diese
2.7 mittig zu platzieren
3. HALTERUNG UM DEN HALS HÄNGEN
3.1 Halsbügel über den Nacken legen. Dabei beachten, dass...
3.1.1 ...die Rillen in den Gummis stets nach außen bzw. unten zeigen
3.2 U-Bügel hochklappen und Instrument mundgerecht platzieren
3.3 Position durch beidseitiges kräftiges Anziehen der Rändelgriffe sichern
4. EIGNUNG DES INSTRUMENTS
HINWEIS! Die perfekte Passform ist selten bei der Fülle der Modelle und
Hersteller. Es sollte sich richtig anfühlen. Anbei einige Anhaltspunkte:
4.1 Abmessungen: Breite max. 190 mm;
4.1 Tiefe: Ist durch das Profil der Gummiauflagen häufig vorgegeben
4.1 Höhe: Dank Federkraft flexibel einstellbar und doch fest
4.2 Glatte Instrumente, welche nicht in das Gummiprofil eintauchen,
4.2 sind möglichst mittig auszurichten
TECHNISCHE DATEN
U-Bügel, Halsbügel, Auflageschiene, Anschlagwinkel:
Stahl, pulverbeschichtet, schwarz
Material Verbindungselemente, Feder: Stahl, verzinkt
Rändelmuttern, Schutzüberzug, Gummiformteile:
PA, PVC, TPE, schwarz
Traglast Insbesondere Bluesharps
Transportmaß: 250 x 180 x 30 mm,
Maße
Gewicht: 0,26 kg
Verpackung Polybeutel 250 x 350 mm, mit Kopfleiste

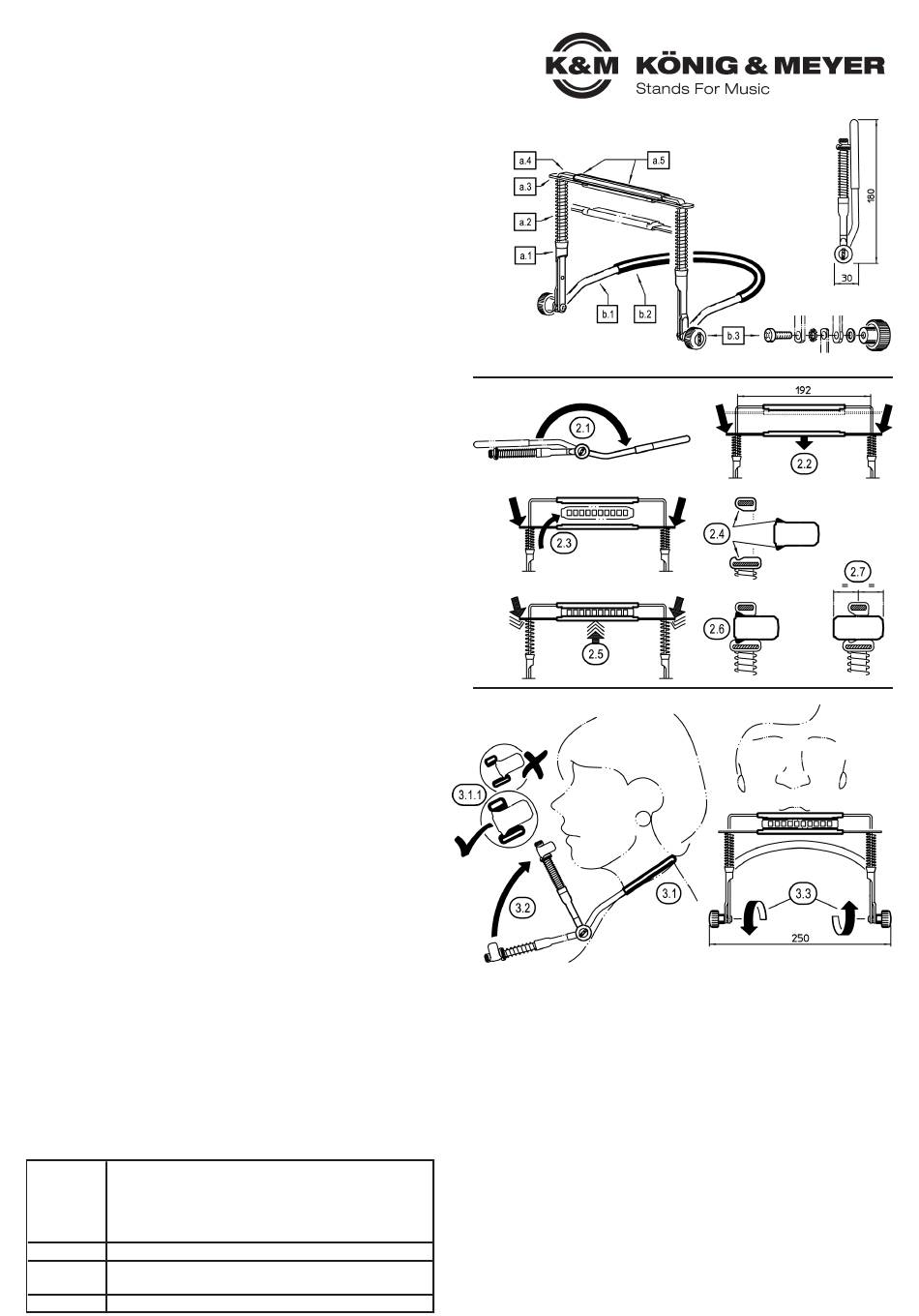

1. BESTANDTEILE, ABMESSUNGEN
2. MUNDHARMONIKA PLATZIEREN
3. HALTERUNG UM DEN HALS HÄNGEN
FEHLERSUCHE (F) & BESEITIGUNG (B)
F: Mundharmonika hält nicht richtig:
F: B: Große Harmonikas sind besser aufgehoben im Modell 16415-000-55.
F: B: Exotische Bauformen können durch die Bügel nicht angemessen
F: B: umschlossen werden.
F: B: Stahlbügel der Halterung evtl. verbogen, d.h. Reparatur erforderlich.
F: Klappmechanismus funktioniert nicht bzw. lässt sich nicht fest genug
F: fixieren:
F: B: Rändelmuttern stets beidseitig festziehen bzw. lösen.
F: B: Klemmung falsch montiert oder nicht komplett.
F: B: Richtiger Aufbau: Rändelmutter M5 - U-Scheibe - Federhülse -
F: B: U-Bügel - Linsenschraube M5 x 16 mm.
