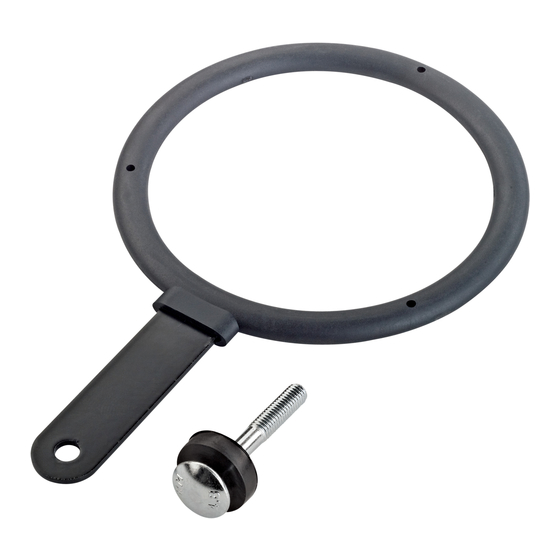

15915 Dämpferhalter
- zur Erweiterung des Dämpferhalters 15910
- und fügt sich nahtlos darin ein
- Dämpferaufnahme gummiummantelt
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
Diese Anleitung informiert Sie über alle wich tigen Schritte bei Aufbau
und Handhabung.Wir empfehlen, sie auch für den späteren Gebrauch
aufzubewahren.
SICHERHEITSHINWEISE
- Die verwendeten Stative sind bezüglich Tragkraft
- und Standfestigkeit auf ihre Eignung zu prüfen.
- Die Möglichkeit das Produkt zusammenzuklappen birgt
- naturgemäß Einklemmgefahren: umsichtige Handhabung
- bei Aufbau, Betrieb und Abbau sind daher unverzichtbar
- Nur für Dämpfer; andere Lasten sind nicht erlaubt
- Schadhafte Teile dürfen nicht mehr verwendet
- werden und sind zu ersetzen.

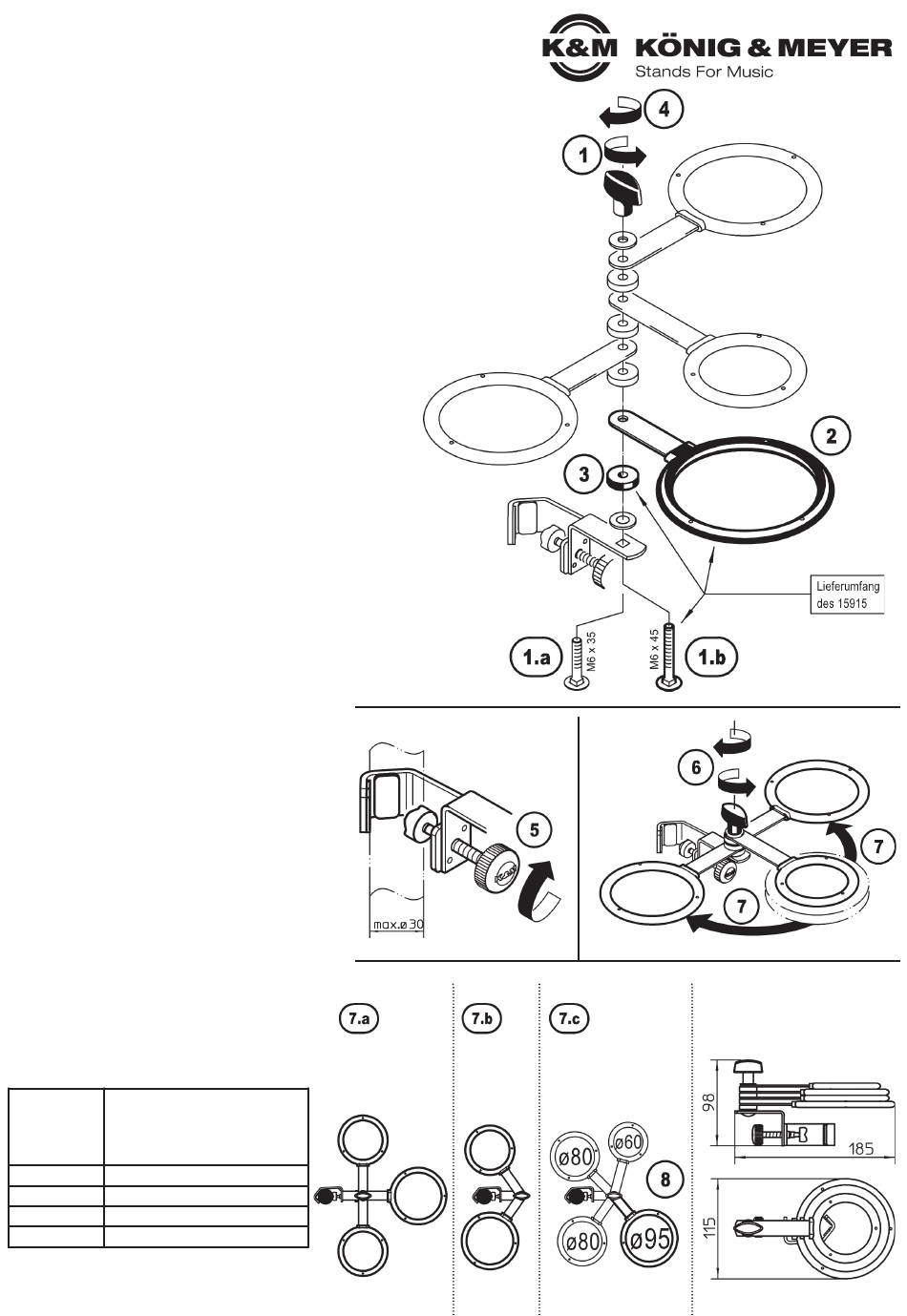

AUFSTELLANLEITUNG
Dämpferhalter 15910 demontieren
1 Flügelmutter vollständig abschrauben und Teile
1 (Scheiben, Dämpferringe) entnehmen.
1.a Wird der neue Dämpferring gegen einen bisherigen
1.a getauscht, verbleibt auch die Schloßschraube (M6 x 35 mm)
1.b Soll der neue Dämpferring zusätzlich zu den vorhandenen
1.b eingesetzt werden, wird die Schloßschraube (M6 x 35 mm)
1.b 1.a entfernt und durch die längere Schraube (M6 x 45 mm)
1.b ersetzt.
Dämpferhalter 15915 einsetzen
2 Halteringe in dargestellter Weise wieder einsetzen:
2 - die Reihenfolge der Halteringe ist beliebig
2 - zwischen die einzelnen Ringen muss stets eine
3 Kunststoffscheibe (ø 20 x 5 mm) eingelegt sein
4 Flügelmutter auf Schloßschraube aufdrehen und anziehen
BEFESTIGUNG der Halterung am Stativ
5 Das Klemmprisma passt an Rohre bis zu 30 mm.
5 Das Prisma wird um das Rohr geführt und durch
5 Anziehen der Rändelschraube befestigt.
AUSRICHTUNG der Dämpferhalter
6 Flügelmutter nur leicht lösen.
7 Dämpferringe in Position drehen und diese
7 sichern durch festes Anziehen der Flügelmutter 6.
OPTIONEN
7.a weite Abstände - guter Zugriff, schöne Optik
7.b möglichst nah am Stativrohr - empfohlen
7.b bei leichten Stativen aus Gründen der
7.b Standsicherheit
7.c komplett mir vier Dämpfer-Halteringen
EINLEGEN der Dämpfer
8 Die Dämpfer in den jeweils am
8 besten geeigneten Ring einlegen:
8 ø 95, 80, 80 und 60 mm.
TECHNISCHE DATEN / SPEZIFIKATION
Bügel: Stahl, gepulvert, schwarz
Verschraubung: Stahl, verzinkt
Material
Griff, Kappen: Kunststoff (PA)
Gummierung: Kunststoff (TPE)
Traglast Dämpfer
Abmessungen Ring innen: ø 95 mm
Gewicht 0,1 kg
Verpackung Polybeutel 200 x 270 mm
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
15915-000-55 Rev.02 03-80-319-00 01/15
BEFESTIGUNG
OPTIONEN
für die Optik: für die
gleichmäßig Standfestigkeit:
verteilt möglichst nah
am Stativrohr
AUSRICHTUNG
PACKMASS
Die Halterung kann für Transport
und/oder Lagerung sehr kompakt
zusammengelegt werden
für die
Multiinstrumentalisten:
mit viertem Aufnahmering
(ø 95, 80, 80, 60 mm)
