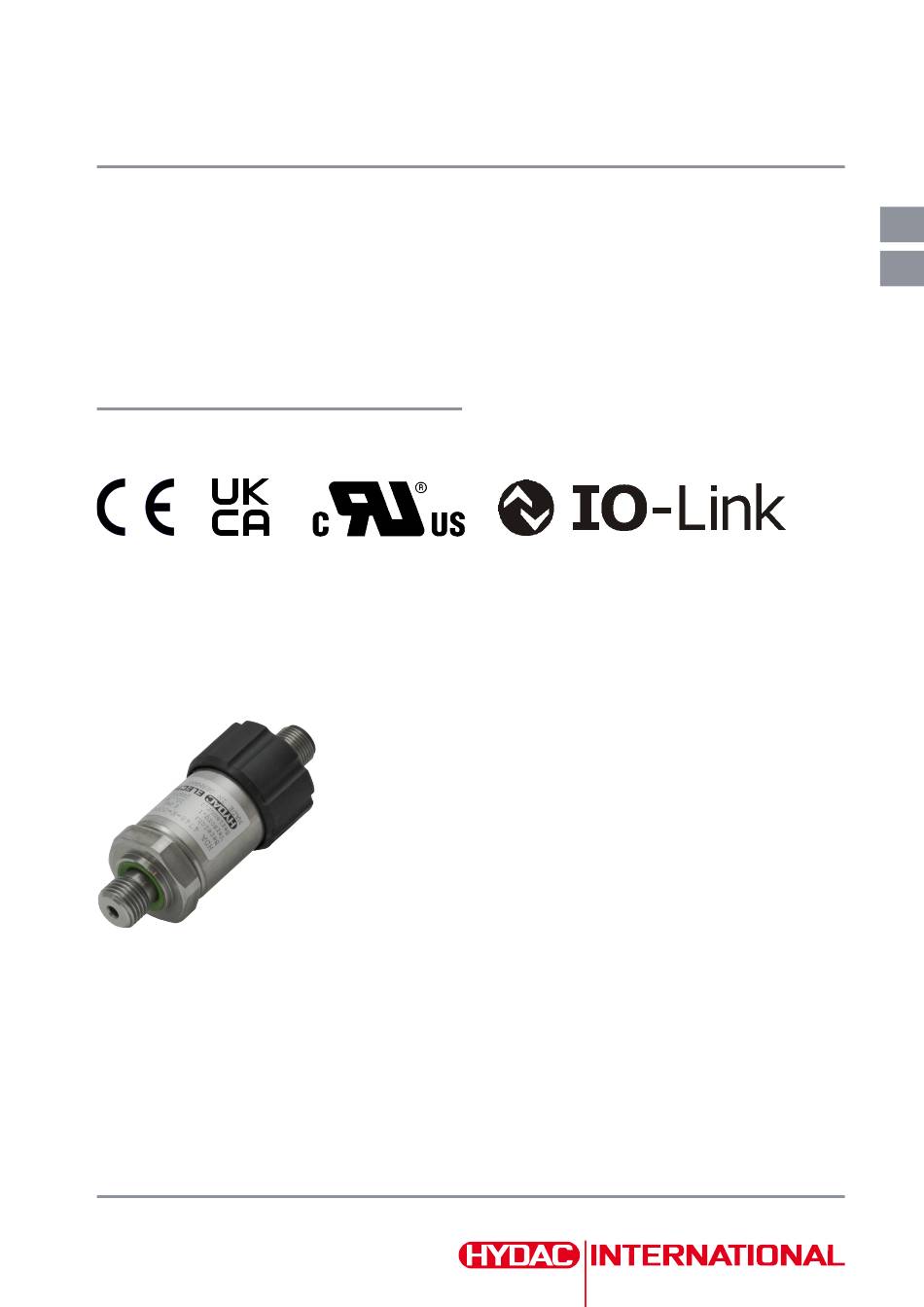

- Page 1 HDA 4400 Drucksensor mit IO-Link-Schnittstelle Pressure sensor with IO-Link interface Modifikation: 000 Betriebsanleitung Operating instructions 670033 / Status: 2024-04-04...
- Page 2 Originalanleitung © 2024 HYDAC Electronic GmbH. Alle Rechte vorbehalten. ® Alle verwendeten Produktnamen können Marken oder eingetragene Marken von HYDAC oder dem jeweiligen Eigentümer sein. Diese Anleitung haben wir nach bestem Wissen und Gewissen erstellt. Es ist dennoch nicht auszuschließen, dass sich trotz größter Sorgfalt Fehler eingeschlichen haben könnten.
-
Page 3: Table Of Contents
INHALTSVERZEICHNIS Inhaltsverzeichnis Zum Dokument ..............................Inhalt, Zweck und Zielgruppen ......................Darstellung von Warnhinweisen......................Zur Sicherheit..............................Bestimmungsgemäße Verwendung ...................... Pflichten des Betreibers ........................Qualifikation des Personals........................Allgemeine Sicherheitshinweise......................Zum Produkt ..............................Funktionen ............................3.1.1 Betriebsarten ..........................3.1.2 Prozessdaten ........................... 3.1.3 Geräte- und Diagnosedaten ..................... Typenschlüssel ............................. -
Page 4: Zum Dokument
1. ZUM DOKUMENT Zum Dokument 9007199983536011-1 Vielen Dank, dass Sie sich für ein Produkt von HYDAC entschieden haben. Die vorliegende Anleitung gibt Ihnen wichtige Informationen zu Funktionsweise, Sicherheit und Anwendung Ihres Produkts. Lesen Sie diese Anleitung vor den ersten Arbeiten mit dem Produkt sorgfältig durch. Halten Sie sich bei allen Arbeiten an die Anweisungen und Sicherheitsvorgaben dieser Anleitung. - Page 5 1. ZUM DOKUMENT Warnhinweise als optisch hervorgehobene Kästen Warnhinweise in optisch hervorgehobenen Kästen geben Ihnen im Zusammenhang mit einer Gefahr fol- gende Informationen: GEFAHR Hohe elektrische Spannungen Lebensgefährliche Verletzungen bis hin zum Tod! Anlage spannungsfrei schalten und gegen Wiedereinschalten sichern. Warnstufe Art und Quelle der Gefahr Wie hoch ist das Risikopotenzial?
- Page 6 1. ZUM DOKUMENT Warnstufe Bedeutung für Sie Warnt vor Gefahren für Personen mit hohem Risikopotenzial. GEFAHR Die Nichtbeachtung führt mit hoher Wahrscheinlichkeit zu schweren Verletzungen bis hin zum Tod. Warnt vor Gefahren für Personen mit mittlerem Risikopotenzial. WARNUNG Die Nichtbeachtung kann zu schweren Verletzungen bis hin zum Tod führen. Warnt vor Gefahren für Personen mit niedrigem Risikopotenzial.
-
Page 7: Zur Sicherheit
2. ZUR SICHERHEIT Zur Sicherheit 708424203-1 Dieses Kapitel gibt Ihnen wichtige Informationen zum sicheren Umgang und zur sicheren Anwendung Ihres Produkts. Bestimmungsgemäße Verwendung 5359187979-1 Zulässige Einsatzbereiche Das Produkt dient der Relativdruckmessung im Nieder- und Hochdruckbereich. Die Hauptanwendungsgebiete liegen vorrangig im industriellen Bereich der Hydraulik und Pneumatik. Gemäß... -
Page 8: Qualifikation Des Personals
2. ZUR SICHERHEIT Einhaltung von Normen und Vorschriften ● Die Inbetriebnahme des Mess-Systems ist erst dann erlaubt, wenn festgestellt wurde, dass die Anlage/Maschine, in die das Mess-System eingebaut werden soll, den Bestimmungen der EG-Maschi- nenrichtlinie, der EG-EMV-Richtlinie, den harmonisierten Normen, Europanormen oder den entspre- chenden nationalen Normen entspricht. -
Page 9: Zum Produkt
3. ZUM PRODUKT Zum Produkt 718606603-1 Funktionen 5359503115-1 Die Druckmessumformerserie HDA 4400 mit IO-Link Schnittstelle zur Relativdruckmessung im Nieder- und Hochdruckbereich basiertauf einer sehr genauen und robusten Druckmesszelle mit Dünnfilm-DMS auf einer Edelstahlmembran. Je nach Ausführung bietet das Gerät folgende Funktionen: ●... -
Page 10: Typenschlüssel
3. ZUM PRODUKT Typenschlüssel 5359296011-1 HDA 4 4 4 6 - F31 - XXXX - 000 Anschlussart, mechanisch 4 = G1/4 A ISO 1179-2 Anschlussart, elektrisch 6 = Gerätestecker M12x1, 4-pol. (ohne Kupplungsdose) Ausgangssignal F31 = IO-Link Druckbereiche in bar 0016;... -
Page 11: Transport Und Lagerung
4. TRANSPORT UND LAGERUNG Transport und Lagerung 690459403-1 Transport 690461323-1 Das Produkt wird in einem stabilen Karton verpackt geliefert. Achten Sie bei der Annahme und beim Auspacken auf eventuelle Transportschäden und zeigen Sie diese dem Spediteur unverzüglich an. Entfernen Sie die Verpackung erst unmittelbar vor der Montage. Bewahren Sie die Verpackung auf, da diese bei erneutem Transport (z.B. -
Page 12: Montage
5. MONTAGE Montage 729919883-1 Grundlegende Vorgaben 5359719307-1 Einbau (Empfehlungen) ● Für hydraulische Anwendungen senkrecht mit dem Druckanschluss nach oben ● Für pneumatische Anwendungen senkrecht mit dem Druckanschluss nach unten. ● Bei kritischen Anwendungen (z.B. starke Vibrationen oder Schläge) oder um einer mechanischen Zer- störung vorzubeugen, empfehlen wir das Gerät mittels einer Schelle mit Elastomereinsatz zu befesti- gen, sowie den Hydraulikanschluss über eine Minimess-Leitung zu entkoppeln. -
Page 13: Erstinbetriebnahme
6. ERSTINBETRIEBNAHME Erstinbetriebnahme 18014399227189387-1 Bei Betrieb als binärer Schalter (SIO-Mode) ist Pin 4 ein Schaltausgang. Der Schaltausgang ist anwen- dungsspezifisch zu parametrieren. Im SDCI-Mode bestimmt die Parametrierung des IO-Link Masters die Funktion des Gerätes. Nähere Informationen dazu finden Sie hier: ▶Kap. 3.1.1 "Betriebsarten"... -
Page 14: Parametrierung
7. PARAMETRIERUNG Parametrierung 716814859-1 Zur Inbetriebnahme des Sensors wird eine elektronische Gerätebeschreibungsdatei benötigt, die soge- nannte „IODD“ (IO Device Description). Detaillierte Informationen zu IO-Link-Geräteparametern, Werkseinstellungen, Prozess- und Diagnoseda- ten, unterstützte Standard-Systembefehle sowie zusätzliche HYDAC geräte-spezifische Systembefehle für die verschiedenen Produktausführungen (Materialnummern) sind der entsprechenden IODD (IO Device Description) zu entnehmen. -
Page 15: Wartung Und Instandhaltung
8. WARTUNG UND INSTANDHALTUNG Wartung und Instandhaltung 717700235-1 Die Geräte werden einzeln auf rechnergesteuerten Prüfplätzen abgeglichen und einem Endtest unterzo- gen. Sie sind wartungsfrei und arbeiten beim Einsatz innerhalb der Spezifikationen einwandfrei (▶Kap. 11.1 "Technische Daten"). Falls trotzdem Fehler auftreten wenden Sie sich bitte an die HYDAC SYSTEMS & SERVICES GMBH. 670033 / Status: 2024-04-04... -
Page 16: Entsorgung
9. ENTSORGUNG Entsorgung 690485643-1 Bei der Entsorgung des Produktes nach Ablauf der Lebensdauer sind die jeweils geltenden landesspezifi- schen Vorschriften zu beachten. 670033 / Status: 2024-04-04... -
Page 17: Kundendienst / Service
10. KUNDENDIENST / SERVICE Kundendienst / Service 9007199972432267-1 Die Angaben in dieser Betriebsanleitung beziehen sich auf die beschriebenen Betriebsbedingungen und Einsatzfälle. Bei abweichenden Einsatzfällen und/oder Betriebsbedingungen wenden Sie sich bitte an die entsprechende Fachabteilung. Bei technischen Fragen, Hinweisen oder Störungen nehmen Sie bitte Kontakt mit Ihrer HYDAC-Vertretung auf. -
Page 18: Technische Spezifikation
11. TECHNISCHE SPEZIFIKATION Technische Spezifikation 716712075-1 11.1 Technische Daten 5362665355-1 Eingangskenngrößen Messbereiche 1000 Überlastbereiche 1000 1600 Berstdruck 1250 2000 2000 3000 Mechanischer Anschluss G 1/4 A ISO 1179-2, außen Anzugsdrehmoment, empfohlen 20 Nm Medienberührende Teile Anschlussstück: Edelstahl Dichtung: FKM Ausgangsgrößen Ausgangssignal IO-Link V1.1 Genauigkeit... - Page 19 11. TECHNISCHE SPEZIFIKATION IO-Link spezifische Daten IO-Link Revision V1.1 Port Class A und B Transmission Rate, Baudrate 38,4 kBaud (COM2) Minimum Cycle Time 2,5 ms Prozessdatenbreite 16 Bit (14 Messwert- + 2 Schalt-Bits) SIO Mode Supported M-Sequence Capability PREOPERATE = TYPE_1_V (8 OD-Bytes) OPERATE = TYPE_2_2 (1 OD-Byte) ISDU supported Download der IO Device Description (IODD) unter: https://ioddfinder.io-link.com/#/...
-
Page 20: Abmessungen
11. TECHNISCHE SPEZIFIKATION 11.2 Abmessungen 5362789131-1 Elastomer Profildichtring 11.3 Anschlussbelegung 5359472523-1 Ausgangssignal: F31 M12x1, 4-pol. Signal Beschreibung n.c. Q1/C Schaltausgang (SP1) / IO-Link Kommunika- tion 670033 / Status: 2024-04-04... -
Page 21: Einstellbare Parameter
11. TECHNISCHE SPEZIFIKATION 11.4 Einstellbare Parameter 5359405579-1 Einstellbare Parameter können gelesen und beschrieben werden (read write). ● Gerätezugriffssperren (Index 12) – Parameter (Schreib-)Zugriff (Subindex 1): Entsperrt (False) Gesperrt (True) – Datenhaltung (Subindex 2) Datenhaltung (Subindex 2) ist aus Kompatibilitätsgründen vorhanden und sollte immer ACHTUNG auf „False“... - Page 22 11. TECHNISCHE SPEZIFIKATION SSC → ON, wenn Messwert ≥ SP1 SSC → OFF, wenn Messwert < SP1 – Hyst Window: Im Window Mode werden die Parameter SP1, SP2 und Hyst verwendet. Liegt der Messwert innerhalb des Fensters [SP2, SP1], schaltet der SSC auf ON. Unterschreitet der Messwert die untere Fenstergrenze SP2 – ...
-
Page 23: Geräte- Und Diagnosemöglichkeiten
11. TECHNISCHE SPEZIFIKATION – Schaltverzögerung (Subindex 5): Schaltverzögerung in ms zum Schalten in den aktiven Zustand. – Rückschaltverzögerung(Subindex 6): Rückschaltverzögerung in ms zum Schalten in den inaktiven Zustand. ● Filterkonstante Druck (Index132): Zeitkonstante in ms, über die die Messwerte gemittelt werden. Zeit- konstanten unterhalb der Samplerate von 2 ms haben keinen Einfluss, bei Zeitkonstante 0 ist das Fil- ter ausgeschaltet. -
Page 24: Anhang
12. ANHANG Anhang 705850251-1 12.1 Zubehör 5362866955-1 Bei Anschluss an Port Class B darf Pin 2 nicht verwendet werden. ACHTUNG Ungeschirmt ZBE 06 (4-pol.) Kupplungsdose M12x1 abgewinkelt Kabeldurchmesser: 2,5..6,5 mm Material-Nr.: 6006788 ZBE 06-02 (4-pol.) Farbkennung Kupplungsdose M12x1 Pin 1 braun abgewinkelt Pin 2 weiß... - Page 25 HDA 4400 Drucksensor mit IO-Link-Schnittstelle Pressure sensor with IO-Link interface Modification: 000 Betriebsanleitung Operating instructions 670033 / Status: 2024-04-04...
- Page 26 Translation / original language: German © 2024 HYDAC Electronic GmbH. All rights reserved. ® All product names used may be trademarks or registered trademarks of HYDAC or the particular owner. This manual was prepared to the best of our knowledge. Nevertheless and despite the greatest care, it cannot be excluded that mistakes could have crept in.
- Page 27 TABLE OF CONTENTS Table of Contents Document information............................Content, purpose and target groups ..................... Depiction of warning signs ........................Safety information ............................Intended use ............................Obligations of the owner ........................Qualifications of personnel........................General safety instructions........................Product information............................Functions............................... 3.1.1 Operation modes........................
-
Page 28: Document Information
1. DOCUMENT INFORMATION Document information 9007199983536011-2 Thank you for choosing a HYDAC product. These instructions provide you with important information on the functionality, safety and use of your product. Read through these instructions carefully before working with the product for the first time. Observe the instructions and safety specifications for all work. - Page 29 1. DOCUMENT INFORMATION Warnings visually highlighted in boxes Warnings visually highlighted in boxes provide the following information in connection with a hazard: DANGER High electrical voltages Life-threatening injury or death! Disconnect the system from the power supply and secure it against being switched back on again.
- Page 30 1. DOCUMENT INFORMATION Warning level What this means for you Warns of dangers for people with a high risk potential. DANGER Failure to observe this warning is highly likely to result in serious injury or even death. Warns of dangers for people with a medium risk potential. WARNING Failure to observe this warning may result in serious injury or even death.
-
Page 31: Safety Information
2. SAFETY INFORMATION Safety information 708424203-2 This section gives you important information on the safe handling and use of your product. Intended use 5359187979-2 Areas of application The product is designed to measure relativpressures in the low and high-pressure range. Applications are mainly found in the mobile or industrial sector in hydraulics and pneumatics. -
Page 32: Qualifications Of Personnel
2. SAFETY INFORMATION Compliance with standards and regulations ● It is not permitted to start up the measurement system before it has been established that the system/ machine into which the measurement system is to be fitted, meets the provisions of the EC Machinery Directive, the EC EMC Directive, the harmonised standards, European standards or the corresponding national standards. -
Page 33: Product Information
Functions 5359503115-2 The pressure transmitter series HDA 4400 with IO-Link interface for the measurement of relative pres- sures in the low and high-pressure range is based on a very accurate and robust measurement cell with thin-film strain gauge on a stainless steel membrane. -
Page 34: Device And Diagnostic Data
3. PRODUCT INFORMATION 3.1.3 Device and diagnostic data 716691211-2 Detailed information on the device data and the diagnostic features can be found here: ▶Sec. 11.5 "Device and diagnostic options" Model code 5359296011-2 HDA 4 4 4 6 - F31 - XXXX - 000 Mechanical connection 4 = G1/4 A ISO 1179-2 Electrical connection... -
Page 35: Transport And Storage
4. TRANSPORT AND STORAGE Transport and storage 690459403-2 Transport 690461323-2 The product is supplied in a rugged cardboard box. When receiving and unpacking the unit, check it for any possible transport damage. Report any damage to the carrier immediately. Do not remove the packing until you are ready to install the unit. Keep the packing of the device for eventual reuse in case of transport (changing application areas) or re- storage, it provides the best protection for the product. -
Page 36: Installation
5. INSTALLATION Installation 729919883-2 Basic guidelines 5359719307-2 Installation (recommendations) ● For hydraulic applications: Vertical with the pressure connection pointing upwards ● For pneumatic applications: Vertical with the pressure connection pointing downwards ● In order to prevent mechanical damage when dealing with critical applications involving heavy vibra- tions or blows, for example, we recommend securing the unit with an elastomer clamp and decoupling the hydraulic ports via a Minimess hose. -
Page 37: Initial Commissioning
6. INITIAL COMMISSIONING Initial commissioning 18014399227189387-2 When operating the sensor as a binary switch (SIO mode), pin 4 serves as a switching output. The switching output has to be parameterised according to the application-specific requirements. In SDCI mode, the parameterisation of the IO-Link Master determines the function of the device. Detailed information, please see: ▶Sec. 3.1.1 "Operation modes"... -
Page 38: Parameter Configuration
7. PARAMETER CONFIGURATION Parameter configuration 716814859-2 For the commissioning of the sensor an electronic device description file is necessary, known as "IODD" (IO Device Description) For detailed information on IO-Link device parameters, factory defaults, process and diagnostic data, supported standard system commands as well as additional HYDAC device specific system commands for the various product versions (part numbers), please refer to the corresponding IODD (IO Device Description). -
Page 39: Maintenance And Servicing
8. MAINTENANCE AND SERVICING Maintenance and servicing 717700235-2 The devices are subjected to individual calibration and final testing on a computer operated test station. They are maintenance-free and operate perfectly when used according to the specifications (▶Sec. 11.1 "Technical data"). However, if there is a cause for complaint, please contact HYDAC SYSTEMS & SERVICES GMBH. 670033 / Status: 2024-04-04... -
Page 40: Waste Disposal
9. WASTE DISPOSAL Waste disposal 690485643-2 When the product has to be disposed after expiry of its service life, the corresponding national regulations have to be adhered to. 670033 / Status: 2024-04-04... -
Page 41: Customer Service / Service
10. CUSTOMER SERVICE / SERVICE Customer Service / service 9007199972432267-2 The information in these operating instructions relates to the operating conditions and applications described. For applications or operating conditions not described, please contact the relevant technical department. If you have any questions or suggestions or encounter any problems of a technical nature, please contact your HYDAC representative. -
Page 42: Technical Specification
11. TECHNICAL SPECIFICATION Technical Specification 716712075-2 11.1 Technical data 5362665355-2 Input data Measuring ranges 1000 Overload pressures 1000 1600 Burst pressure 1250 2000 2000 3000 Mechanical connection G 1/4 A ISO 1179-2, external thread Tightening torque, recommended 20 Nm Parts in contact with fluid Mech. - Page 43 11. TECHNICAL SPECIFICATION IO-Link specific data IO-Link revision V1.1 Port Class A and B Transmission rate, Baud rate 384 kBaud (COM2) Minimum Cycle Time 2.5 ms Process data width 16 Bit (14 measured value - + 2 switching bits) SIO Mode supported M-Sequence capability PREOPERATE = TYPE_1_V (8 OD-Bytes) OPERATE = TYPE_2_2 (1 OD-Byte)
-
Page 44: Dimensions
11. TECHNICAL SPECIFICATION 11.2 Dimensions 5362789131-2 Elastomer Profile seal ring 11.3 Pin assignment 5359472523-2 Output signal: F31 M12x1, 4 pole Signal Description n.c. Q1/C Switching output (SP1) / IO-Link communi- cation 670033 / Status: 2024-04-04... -
Page 45: Digitally Adjustable Parameters
11. TECHNICAL SPECIFICATION 11.4 Digitally adjustable parameters 5359405579-2 Adjustable parameters can be read and written onto (read write). ● Interlock avoiding unauthorised device access (Index 12) – Parameter (write) access (Subindex 1): Unlocked (False) Locked (True) – Data retention (Subindex 2) Data retention (Subindex 2) is available for compatibility reasons and should always be NOTICE set to "false"... - Page 46 11. TECHNICAL SPECIFICATION SSC → ON, if the measured value is ≥ SP1 SSC → OFF, if the measured value is < SP1 – Hyst Window: In the Window mode the parameters SP1, SP2 and Hyst are used. If the measured value stays within the window [SP2, SP1], the SSC will switch to ON. If the measured value falls below the lower window limit SP2 – ...
-
Page 47: Device And Diagnostic Options
11. TECHNICAL SPECIFICATION – Switching delay (Subindex 5): Delay in ms for switching to the active state – Switch-back delay (Subindex 6): Switch-back delay in ms for switching to the inactive state ● Filter constant pressure (Index 132): Time constant in ms, via which the measured values are averaged. - Page 48 11. TECHNICAL SPECIFICATION ● Device temperature (Index 127): Process values of the device temperature since reset. Reset is possible using the standard command 164 – Current measured value (subindex 1): Current device temperature value in °C with 1 decimal place. –...
-
Page 49: Appendix
12. APPENDIX Appendix 705850251-2 12.1 Accessories 5362866955-2 When connectting to Port Class B, Pin 2 may not be used. NOTICE unshielded ZBE 06 (4 pole) Mating connector M12x1 right-angle Cable diameter: 2.5..6.5 mm Part no.: 6006788 ZBE 06-02 (4 pole) Colour code: Mating connector M12x1 Pin 1 brown... - Page 50 670033 / Status: 2024-04-04...
- Page 51 670033 / Status: 2024-04-04...
- Page 52 HYDAC Electronic GmbH Hauptstraße 27 66128 Saarbrücken Germany Tel.: +49 6897 509-01 E-Mail: electronic@hydac.com Internet: www.hydac.com Further addresses: www.hydac.com/en/contacts...
